【XDからUnityへ】UIを変換するプラグインを使ってみた【AR・VR/UIデザイナー向け】

前回、Adobe XDで作ったUIデザインをUnityで表示してみましたが、その工程を自動的にやってくれるプラグイン（XuidUnity）があったので、使ってみました！

＊プラグインを使わずにやってみたいという方はこちら↓

今回の方法もUnity初心者の私でもトラブルなくセッティングできたので、Unityに慣れていないデザイナーの方もぜひお試しください〜

今回使うツールやPC環境

PC：iMac（macOS Catalina）
ソフト：Adobe XD、Unity2020.3.0f1
プラグイン：XuidUnity (v0.9.7 RC2)

Step 1　Unityのプロジェクトを用意

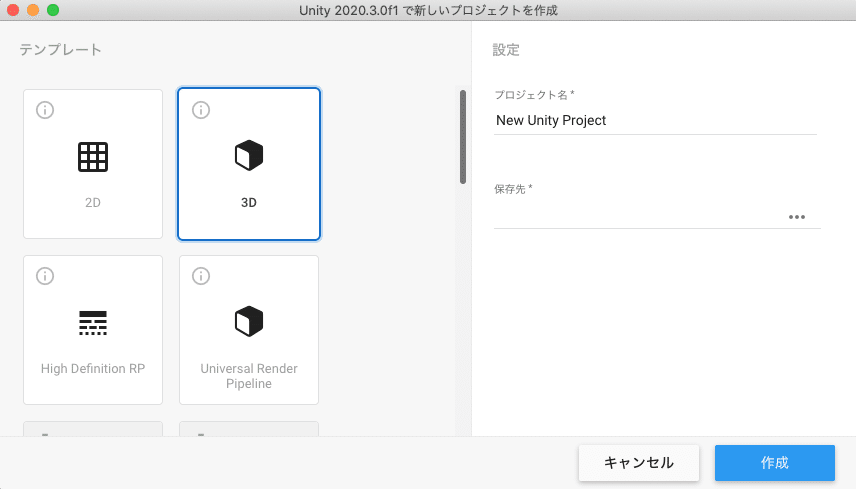

Unity Hubを開き、プロジェクトを新規で作成します。
テンプレートは「3D」、プロジェクト名と保存先は自由に設定し、「作成」をクリックします。

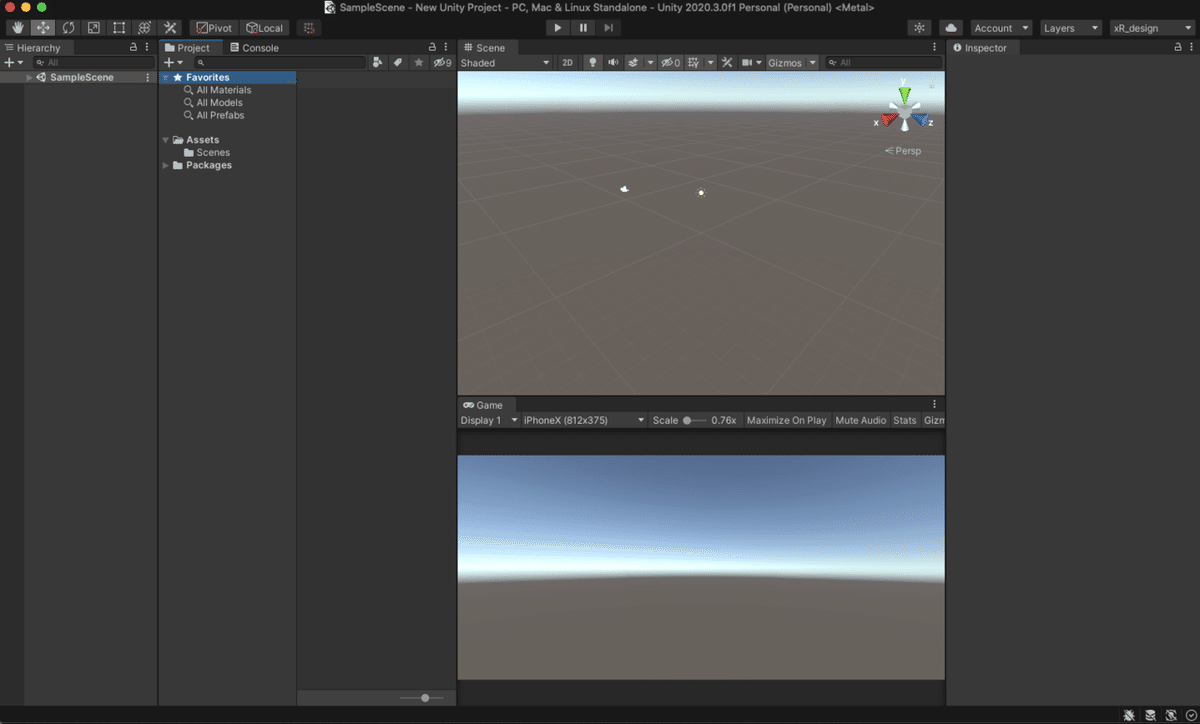

Unityが開いたら、一旦そのままにしておきます。

Step 2　プラグインをダウンロード

今回使用するプラグインは『XuidUnity』です。
以下のリンク内から最新バージョンのデータをダウンロードします。
https://github.com/itouh2-i0plus/XdUnityUI/releases
Unity用：XuidUnity.unitypackage
XD用：XuidUnityExporter.xdx

Step 3　Unityにプラグインをセット

ダウンロードされたXuidUnity.unitypackageを開きます。

するとUnityに「Import Unity Package」というウィンドウが表示されます。
全て選択された状態で、「Import」をクリックしましょう。

Assetsに「I0plus」というフォルダが作られていたらOKです。

Step4　Adobe XDにプラグインをセット

XuidUnityExporter.xdxを開きます。

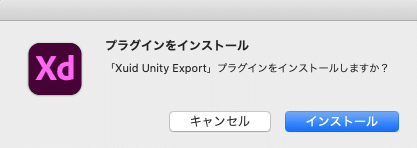

XDが立ち上がり、インストールの確認を聞かれるので、「インストール」をクリックします。

XDのメニュー「プラグイン」の中に、「Xuid Unity Expoter」があったら完了です。

Step5　XDから素材を書き出す

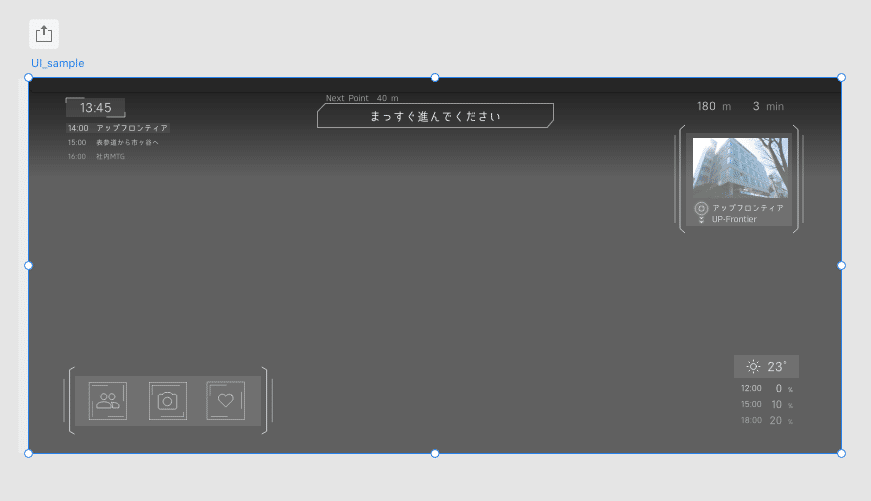

XDでUnityに移したいアートボードを選択します。

XDのメニュー「プラグイン＞Xuid Unity Expoter」を選択します。

表示されたダイアログで、選択されたアートボードの確認と保存先の設定をしたら、「Export」で書き出しましょう。

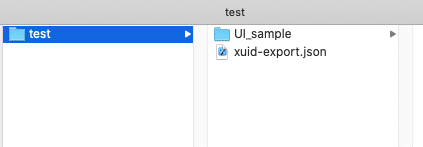

指定したフォルダ内に、アートボード名と同じフォルダが作られ、素材が書き出されています。

Step6　Unityに素材を取り込む

Unityに戻り、素材を取り込みましょう。

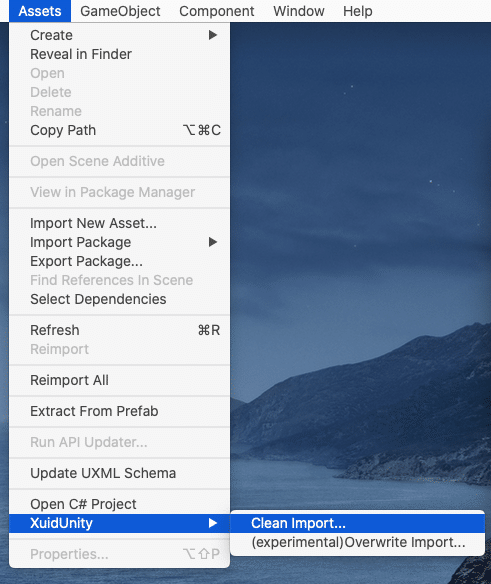

Unityメニュー「Assets＞XuidUnity＞Clean Import」を選択します。

書き出し時と同じフォルダを選びます。

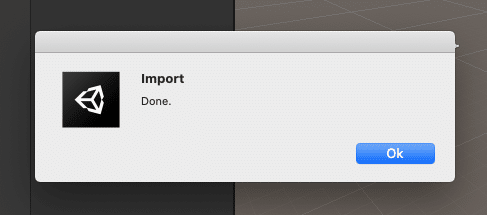

取り込まれました！

Step7　UIを表示してみる

早速Unity内に配置してみましょう。

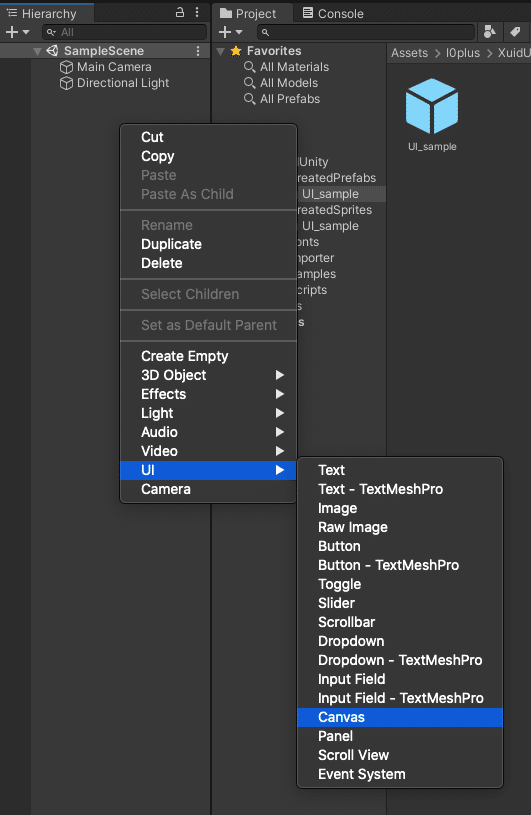

Hierarchy「右クリック＞UI＞Canvas」をクリックします。

Canvasを選択したままInspector「Canvas Scaler＞Scale with Screen Size」を設定しておきましょう。

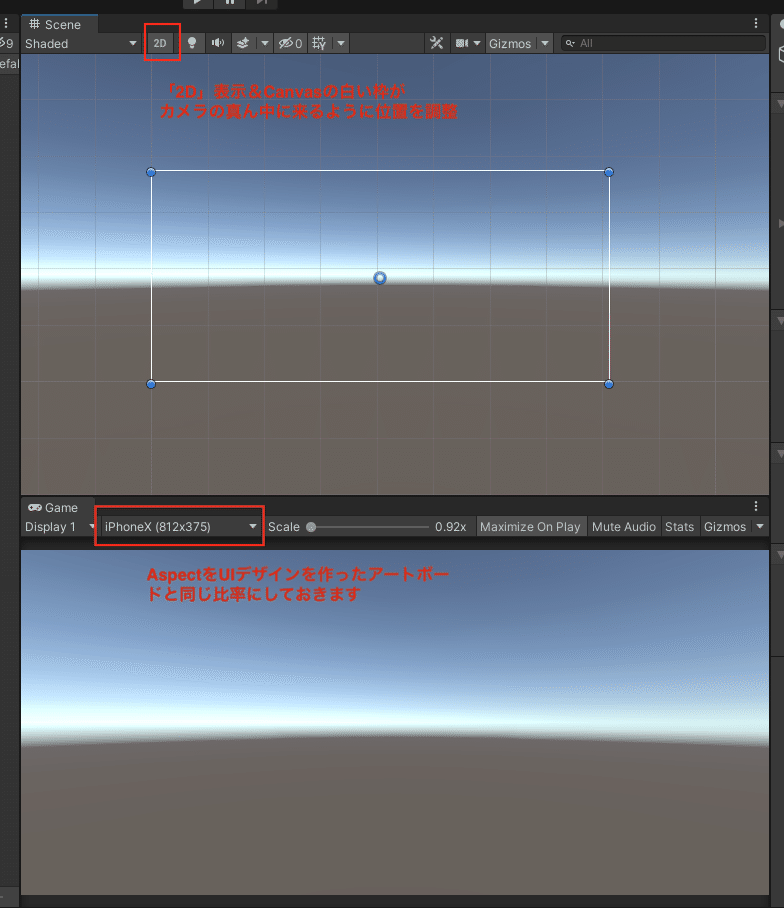

Sceneの表示を「2D」にし、Canvasの白い枠が真ん中にくるよう位置を調整します。
また、GameのAspectもデザインと同じ比率になるようカスタマイズしておきましょう。

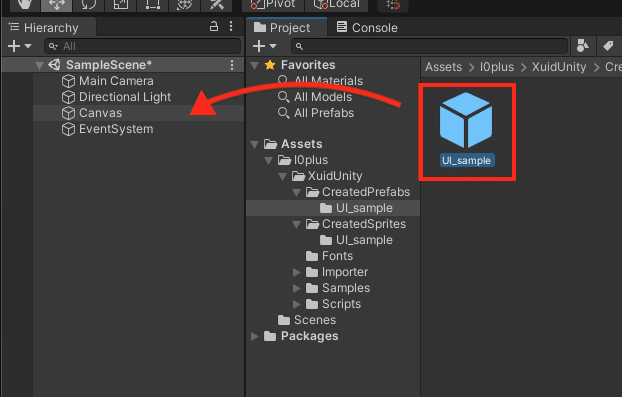

Project「Assets＞I0plus＞XuidUnity＞CreatedPrefabs」内にある「UI_sample」をHierarchyの「Canvas」内にドラッグ&ドロップします。

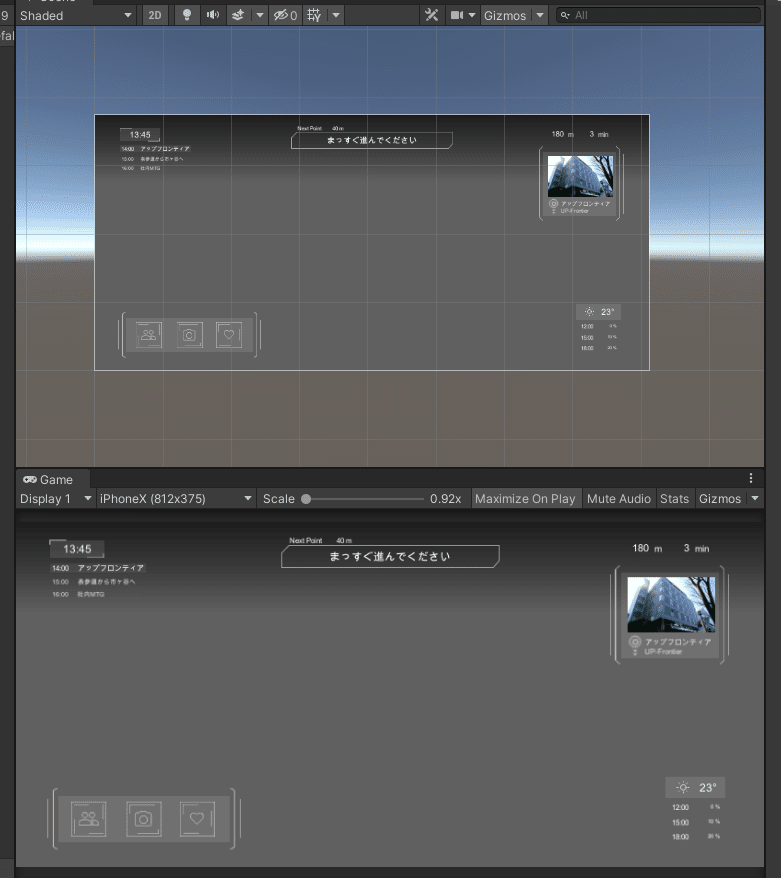

UIデザインが反映されました！

やってみてわかったこと

プラグインを使ってみて特に感じたことを3つ取り上げます。

１つ目　テキストや色のシミュレーションができる

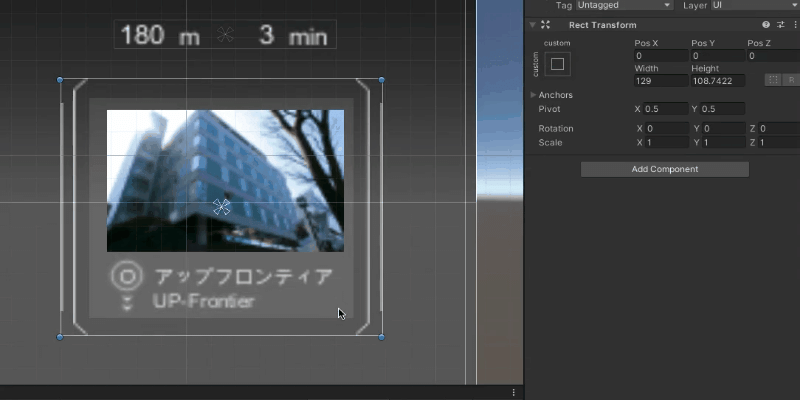

前回の画像を貼り付けるだけの方法とは違い、今回の方法ではXDのレイヤーごとに素材が切り出されます。そのため、パーツごとに編集が可能なため、テキストの内容を変えたり、背景や線などの色を変えることができます。

また、透明度や大きさを変えたり、インタラクションを加えたり、アニメーションさせたりと、できることが一段と増えるデータになっているので、より深いデザインのシミュレーションをすることができます。

２つ目　素材は上書きできるから更新しやすい

Unityでは編集せずXDで編集したい、という場合にも対応できます。
Step5とStep6の操作を繰り返すだけで、素材は上書きされていき、プレビューに編集したデザインが反映されます。

３つ目　XDのレイヤーを整理しておくと後が楽

素材はXDのレイヤーやグループごとに書き出されるので、レイヤーの整理が欠かせません。コンポーネントごとにグループ分けし、不必要なレイヤーは削除しましょう。
レイヤー名もそのまま素材名として反映されるので、わかりやすいように設定しておきましょう。

自分で組む or プラグインを使う

前回と今回で自分で座標を把握しながら一つずつ組む方法と、プラグインを使って組む方法を紹介しました。
それぞれやってみて感じたのは、
・自分で組むと、Unityの構造や機能を理解しながら作業ができる！
・プラグインを使うと、Unityに慣れていなくても短時間で作業ができる！

プラグインはとても便利で、作業効率も上がるので、実作業ではどんどん使っていく必要があると思います。
ただ、Unityを学び、自分のツールとして取得することを前提にするのであれば、まずは自分で組んでみてUnityの仕組みを理解してみることから始めるのが良いかなと感じます。
その方が、後々の自分の可能性も広がっていくと思いますし。


今回は以上です。参考になりましたでしょうか？
参考になったよ！という方はぜひ、「スキ」＆「フォロー」をお願いします！

また次回もUIデザイナー向けUnityの使い方を書いていきます〜
