《作図に役立つ》寸法線を並べて引こう①～寸法線間隔で揃えよう～AutoCAD
こんにちわ☕
今日も寸法線に関連する操作をご紹介していきます👐
寸法線をきれいに引いておくというのは、図面描きにとってマストな条件。
でも１つづつ揃えて…となると少し気を使いながらになるので
時間もかかりますよね💦
そういう時はCADの機能を使うことで
楽に描くことができるので活用しましょう😊
「寸法線間隔（DIMSPACE）」というコマンドを使って、バラバラに引いてある寸法線の高さを揃えていきます💡
注釈タブ→寸法記入パネル→寸法線間隔（アイコンが定規のマーク）を
クリック🌼
①まずは基準の寸法線を選択
②次に基準に合わせて揃えたい寸法線たちをまとめて選択
（範囲選択後にENTER）
※①と②の間ではENTER不要です！

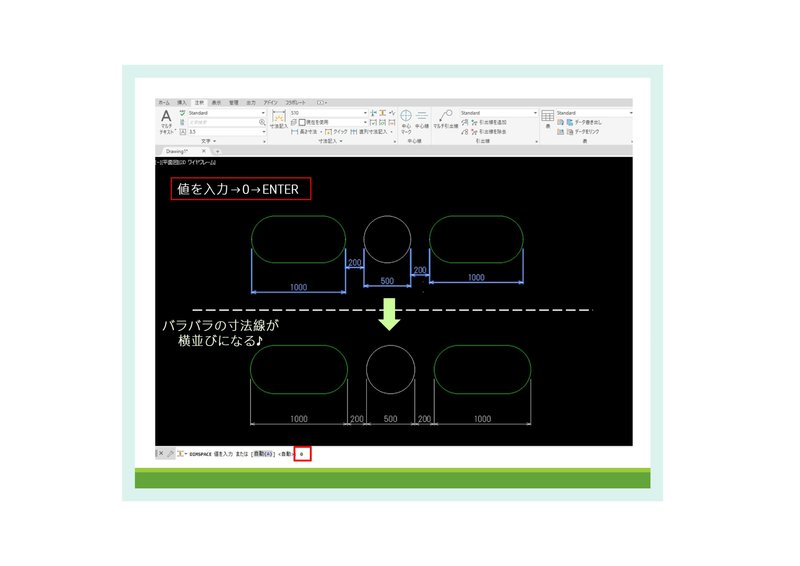

③値を入力とコマンドオプションに表示されたら「0」と入力
④ENTERで確定
そうすると、①で指定した寸法線の高さに揃いますね😄
前回投稿のクイック寸法ではとれない点（四半円点など）では
通常の寸法記入を使用するので、
ひとまず寸法線をいれてからこのコマンドで一気に揃えて
効率化していきましょう🐰
ちょっとした操作１つで楽（らく）に楽しくなるので
是非お試しください( ˊ꒳ˋ)੭
