【blender】効率的なスキニング 【実践編】
こんにちは、3DCGデザイナーの妖怪です。
世の中には様々な方法がありますが、この記事で紹介するスキニングは
頂点を選択して数値を入れる方法です。
スキニングとは
ボーンを動かしたときメッシュも動くよう設定する作業のこと。
バージョン:blender 3.6.5
【準備】
サイドバーの「Tool」を選択してください。
表示されてない場合、Nキーでサイドバーを表示できます。
OptionsからAuto NormalizeとMulti-Paintにチェックをします。
Viewport Overlaysを開きます。
下のZero Weightsを「Active」 に変更します。
ワイヤーフレームのチェックはお好みでどうぞ。
【実践】
バインド済みのモデルを用意します。
・部位ごとのボーンにウェイトを「1」割り当てる

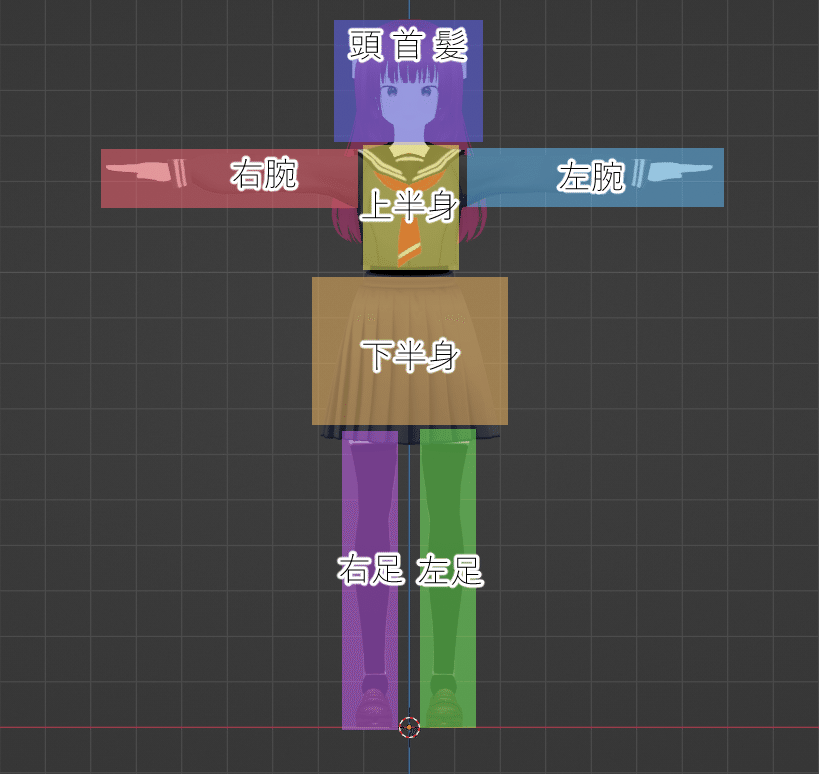

大まかに分けて、頭と胴体と四肢にウェイトを「1」割り当てます。
ウェイトペイントモードにします。頂点選択のアイコンを押します。
左欄に選択範囲が出てくるのでこれを選びましょう。
頂点をループ選択やctrl+Lなどを使い、部位全体を選択します。
ボーンのウェイトグループを選択してウェイトを「1」割り当てます。
この状態から関節部分のウェイトグループへ「1」割り当てます。
首、肘、手首、膝や足首などを指します。
・ウェイトを細かく調整する
今の状態では動きが硬い印象です。
ウェイトはボーン同士の値を分け合うことで柔らかく出来ます。
値を分けるコツは、ボーンが繋がってる箇所を中心にウェイトを「0.5」ずついれます。
ここでブラシを使います。
「頂点選択でやるんじゃないの…？」と思うかもしれないのですが、時間と手間がかかるので今回の記事では説明を省きます。
デフォルトのブラシは筆圧が加わって少し使いづらいです。
ブラシのプリセット「Constant」であれば、筆圧なしで広範囲に塗ることが可能です。
肘のウェイトを分けるとします。（画像緑丸の箇所）
ブラシを選びビューポートの上、Weight「0.5」にします。
「0.5」のウェイトを中心に数値を刻んでいきます。
ウェイトの数値が大きいほどそのボーンについてくるようになります。
関節部分はボーンを動かしてウェイトを調整するのがオススメです。
・スキニングのコツ
テクスチャが崩れないように調整することです。
関節を動かしたときテクスチャが伸びすぎたり、めり込んだりしないように調整しましょう。
もしテクスチャが崩れる場合はエッジを増やすと良いでしょう。
細かく割り当てるウェイトの数が多ければしなやかになります。
→その分データも作業量も重くなります…
実践は以上です。
【Tips】
・ボーンを動かすときの注意点
今回は頂点を選択するやり方なので手間ではありますが、
頂点選択をオフにして、ctrl+左クリックでボーンを選択できます。
（ボーンとメッシュを選択してからペイントウェイトモードにしないとボーンは操作できません）
ちなみに私は2画面で作業しています。
片方はボーンを選択、もう片方はアーマチュアを非表示にして頂点を選択しやすくしてます。
この場合でもボーンを動かすときは、頂点選択のアイコンを押す必要はあります。
・オススメのアドオン
忘却野さんのアドオンが個人的に気に入ってます。
（普段使うMayaのスキニングツールと操作感覚が似てるので助かります）
一番気に入っている部分は、頂点を選択してウェイトの値を1クリックで割り当てられるところです。（▼Set Weightの機能を指してます）
頂点の複数選択も可、自動正規化してくれてるので便利です。
他にもWeight Tableでどのボーンに値が入ってるか確認しやすいのも良いです。
今回は実作業をメインに書かせて頂きました。
なぜこの機能をチェックするのか？この操作の意味は何か？という疑問は次回の記事で解説します。
この記事を読んで、少しでもスキニングが楽になれば幸いです。
お疲れ様でした！
