Raspberry Pi Pico(GP2040)でアケコンを作る(3) アケコンの中身をGP2040に交換する

2022年6月23日 10:51

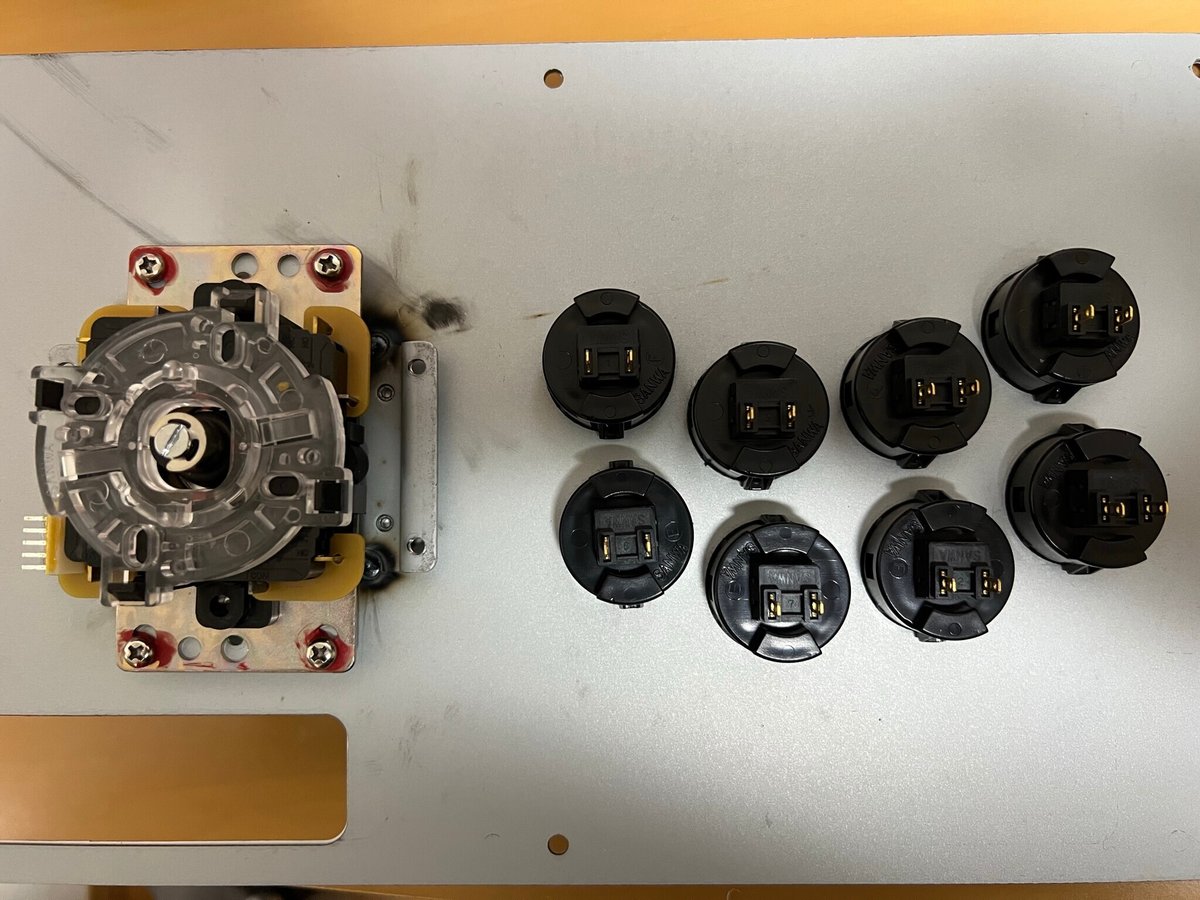

ここまでアーケードレバーとボタンを木工の天板に取り付けて、GP2040を書き込んだRaspberry Pi Picoを介してパソコンで動作することを確認しました。今回は実際のアケコンで手ごろなものを購入し、清掃ついでに分解してRaspberry Pi Picoに交換します。

◇ アケコン選び

今回アケコンを選ぶにあたり条件としたのは以下の4点です。

天板を開けて配線を容易に変更できる
5000円以下
三和製のアーケードレバー、ボタンを使用している
ボタンは山型配置
8ボタン(Select、Startボタンを合わせて10ボタン)

天板を容易に開けることができる設計になっているということは、ボタン交換を前提としているということです。配線の交換を想定しているということは、交換部分がはんだ付けではなくコネクターを使っている可能性が高いため交換作業が楽になります。また今回はアケコンのケースさえ問題なければ残りの部品はこれまでの検証で用意しているので、5000円以下で収まる中古品を探しました。三和製のアーケードレバー、ボタンと山型配置のボタン、8ボタン構成は前回までの構成と近いものにしたかったので条件に入れました。

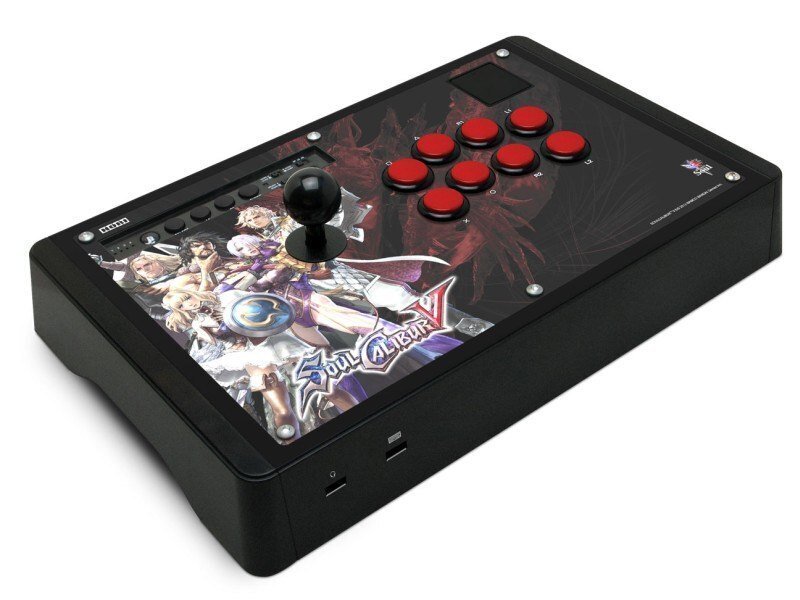

これらの条件で検索すると選択肢は2つに絞り込まれました。いずれも10年落ちのPS3時代に発売したものです。今回は中古の数が多いこと、本体サイズが小さいことからMad Catzのファイトスティックを選択しました。

MadCatZは2017年に破産(2018年にMad Catz Global Limitedが香港で設立され商標取得)しているのですが、中古は圧倒的に多いというのは相当なしくじりをして倒産したことが想像できます。

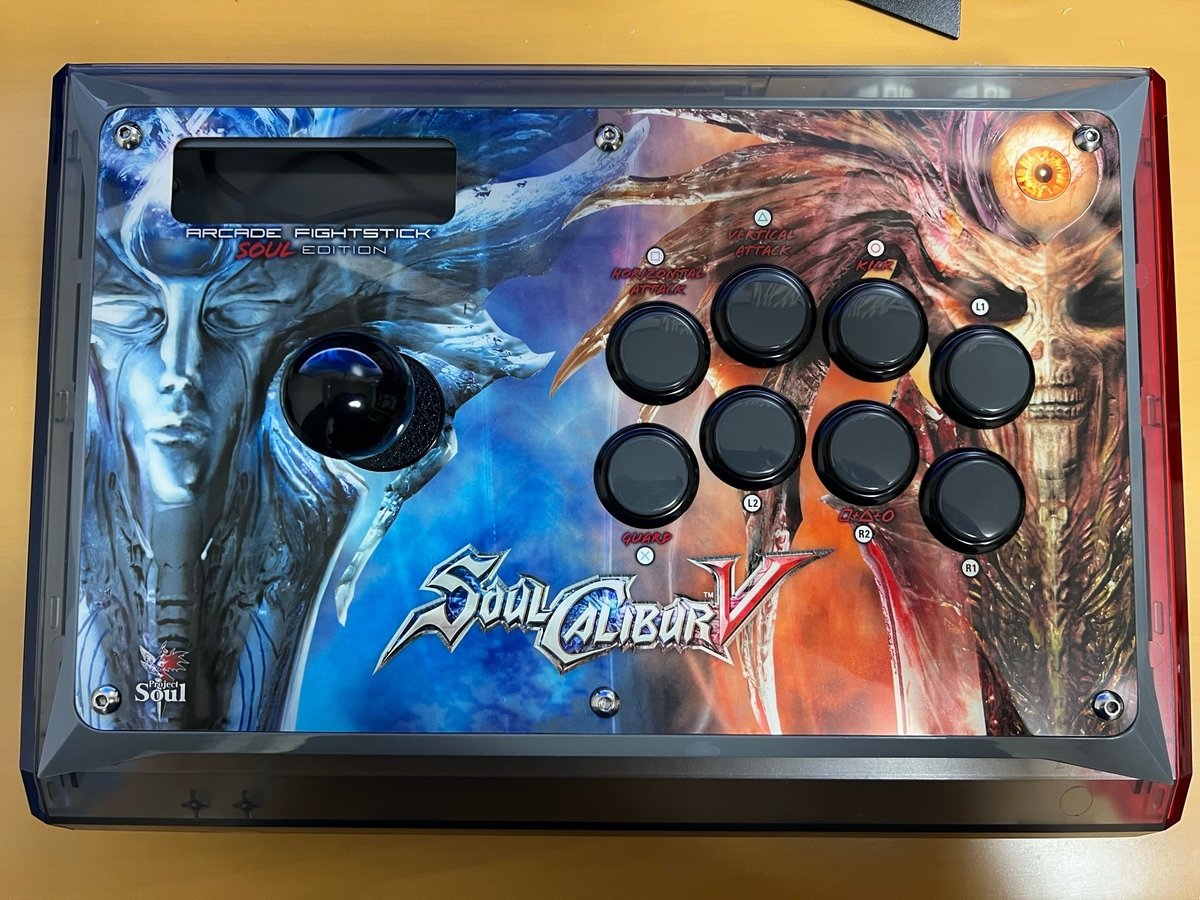

Mad Catz ソウルキャリバーV アーケードファイトスティックソウルエディション(ARCADE FIGHTSTICK TE S)

◇ 掃除と中身の確認

購入してきたものをセスキ炭酸ソーダ配合のウェットクリーナーで汚れを拭き取った結果、大変きれいになりました。セスキ炭酸ソーダに関してはこちらも見ていただけると幸いです。

一番汚れていたのは天板と本体の間に入っている下のフレームでした。ここには天板との擦れによる樹脂の粉末や前のユーザーさんの皮脂がたまっていました。なお天板表面は拭いていただいていたようで、最初からきれいでした。

早速天板を外します。天板に六角ねじが6個ありますので、これを3ｍｍの六角レンチで取り外します。数カ所ねじが緩いところがありましたので、前のユーザーさんは天板は開けたのかもしれません。

中身のジョイステックレバーとボタンはすべてコネクターで接続されていました。これを抜いてしまえばジョイステックレバーとボタンはそのまま使えます。左上の基盤がアーケードレバーやボタンの入力をUSBでPS3に情報を送るもので、右下の端子台はボタン操作を左上の基盤に送る前に情報をいったん集めるものです。いずれもGP2040に置き換えますので外します。

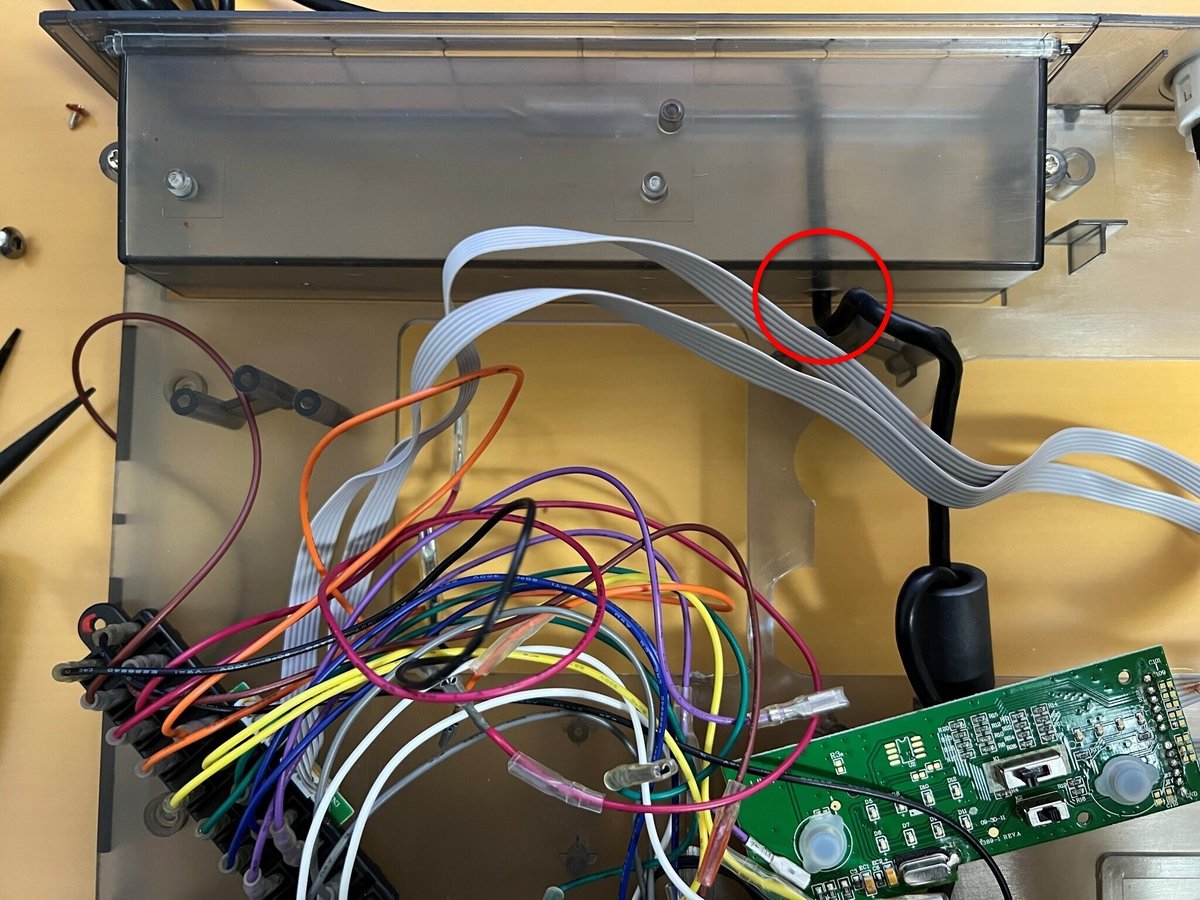

ボタンのファストン端子を抜いているときに気が付いたのですが、本体内部から出ているUSBケーブルはケーブル1本分の太さの穴からケース外に出ていることが分かりました。

このままでは不要となる基盤を取り外せないため2案を考えました。

USBケーブルを基盤から外す(切る)
USBケーブルが通っている穴を広げる

今回は「USBケーブルが通っている穴を広げる」を採用しました。なぜならばRaspberry Pi Picoをアケコン内部に入れるときにRaspberry Pi PicoのMicro-USB B端子を本体内部に通したいからです。そこで四角の穴で拡張することにしました。形にこだわりがなければドリルで穴を複数開けて、ニッパーで穴をつないで広げた穴をやすりで仕上げます。きれいな四角穴を開けるのであれば、このあたりを参考にしてください。

分解した本体は以下のように構成されていました。本体底面の封印シール内にネジが一本入っています。また本体底面カバーに白くなっている樹脂パーツがありました。はじめからなのか、ここの強度が弱いのか分かりませんが、Raspberry Pi Picoを固定するときにこのあたりには穴を開けない方が良さそうです。
