「UEFN」ペイント、ブレンド可能なランドスケープマテリアルの作り方（Part1）
※本記事で使用するテクスチャ
この記事では、ペイント、ブレンド可能なランドスケープマテリアルの作り方を紹介します。
Landscape用の新規マテリアルの作製
Materialsフォルダ内に、新規マテリアル（M_Landscape）を作り開きます。
マテリアルを開いた状態

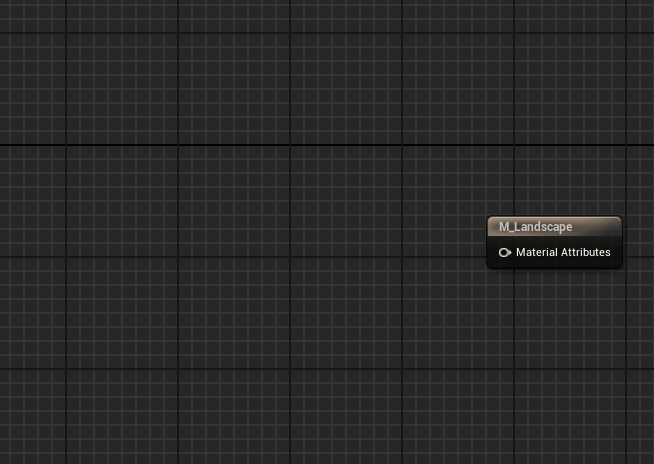

マテリアルのDetailsパネル内にあるUse Material Attributesのチェックを入れ属性化します。
続いてLandscape Layer Blendノードを、以下のように配置します。
Landscape Layer Blendノードは、Landscape（風景）のLayer（層）をBlend（混ぜる）と言うことで、複数の異なった地形を作ることができます。
例 砂漠と草原と岩など、、、
SlopeMaskノードを設置
※SlopeMaskノードはUnreal Engineからコピーが必要です。
2024/4/15現在
Unreal Engineを開き、適当に新規マテリアルを作り、それを開き以下のように「SlopeMask」と検索します。
SlopeMaskを選択してコピー（Ctrl + C）します。
SlopeMaskノードをコピー出来たら、
UEFNのM_Landscapeマテリアルに貼り付け（Ctrl + V）ます。
１層目で使用するテクスチャの追加
冒頭で紹介したテクスチャのT_Mossy_Ground_xiboabを、M_Landscape内に配置して、新たにSetMaterialAttributesノードを配置します。
SetMaterialAttributesノードは、必要なマテリアル属性（ベースカラー、メタリック、スペキュラー、、、）などを追加できます。

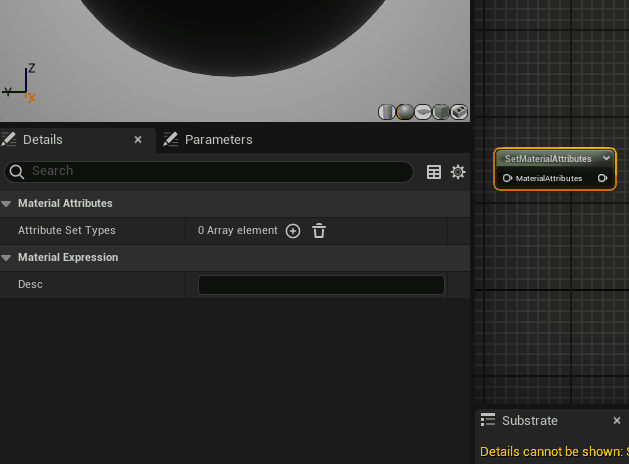

SetMaterialAttributesノードの、Detailsパネルの＋アイコンをクリックして属性を追加します。
今回は、以下の属性を追加しました。
続いてLandscapeLayerCoordsノードを追加します。
LandscapeLayerCoordsノードとは、接続したテクスチャUVのサイズ、回転、位置などを調整したいときに使用します。

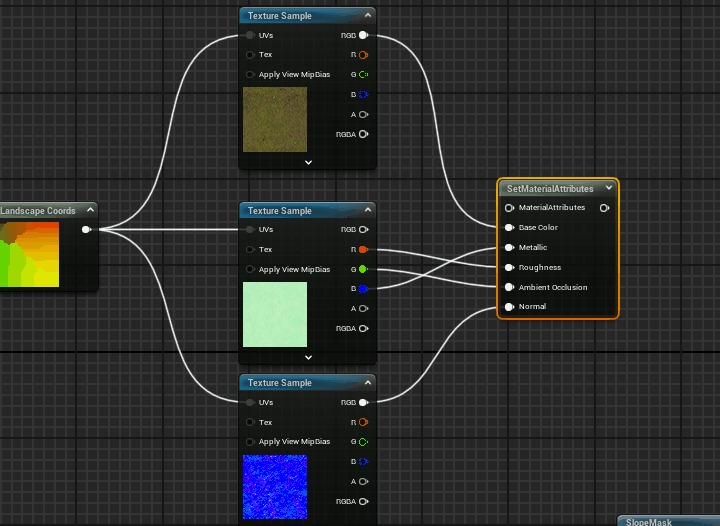

属性を追加して、LandscapeLayerCoordsノードを配置したら、以下のようにノードを繋げます。
テクスチャの接続で、一つだけRGBの出力をMetalic、Roughess、AmbientOcclusionに接続していますが、
これについて詳しく知りたい方は、以下の記事で紹介しています。
ノードを正確に繋いだらSetMaterialAttributesのプレビューを確認します。
プレビュー結果
２層目で使用するテクスチャの追加
冒頭で紹介したテクスチャのT_Rocky_Ground_wgusdfsを、M_Landscape内に配置して、既に配置しているSetMaterialAttributesとLandscapeCoordsノードをコピぺします。
以下のようにノードを繋いだら、プレビューを確認します。
これで２層のテクスチャのブレンドの準備ができました。
２つのテクスチャのブレンド
ランドスケープマテリアルで、テクスチャをブレンドするには、BlendMaterialAttributesノードを追加します。
BlendMaterialAttributesは、Aの入力ピンとBの入力ピンにブレンドさせたいテクスチャを繋ぎ、Alphaピンでブレンドの度合いなどの細かい調整をします。
今回は、AにT_Rocky_Ground_wgusdfsテクスチャを繋ぎ、
BにT_Mossy_Ground_xiboab2rテクスチャを繋ぎます。
そしてAlphaにSlopeMaskを繋ぎます。
T_Rocky_GroundとT_Mossy_Groundを接続したら、
プレビューを確認します。
２つのテクスチャが、ブレンドしている事がわかります。
SlopeMaskの調整
今回、SlopeMaskで使用する入力ピンは、以下の３つです。
SlopAngle（ブレンドする角度の調整）
FalloffPower（ブレンドの強さの調整）
CheapContrast（ブレンドの境界の調整）
SlopAngleにConstant3Vectorノードを追加します。
Constant3Vectorには３つの値（RGB）があり、これに数値を入力することでブレンドさせる角度（方向）を変更することができます。
値RGBは、順にX,Y,Z方向にブレンド角度を変更できます。
現在、Constant3VectorのRGBの値は0.0なので、全くブレンドされていません。
今回は、上方向に対してブレンドを調整したいので
Bの値（Z軸）に値1.0を入力します。
Bの数値を上げれば、T_Mossy_Groundがより濃くなります。
残りのRとGに関しては、XとY方向に向けて調整できます。
気になる方は、数値を入力して色々試して下さい。

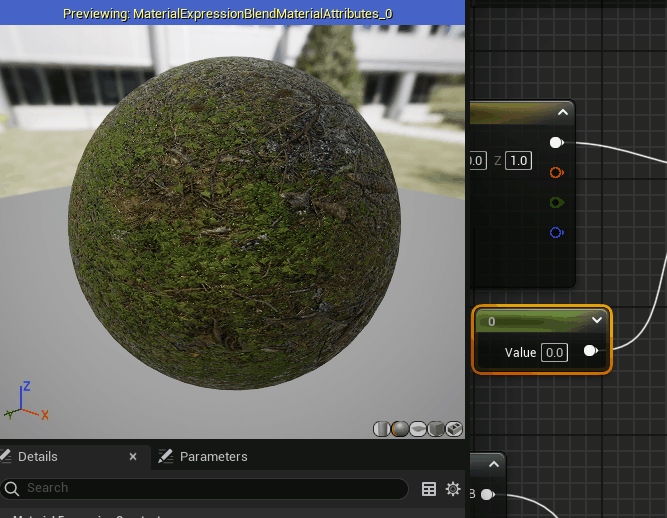

続いてFalloffPowerです。
以下のように、ConstantVectorノードを追加しFalloffPowerに繋ぎます。
現在数値が0.0なので、全てT_Mossy_Groundの見た目になっています。
数値を0.5上づつ上げていくと、T_Rocky_Groundの範囲が大きくなっていく事がわかります。
今回は0.5に設定しておきます。

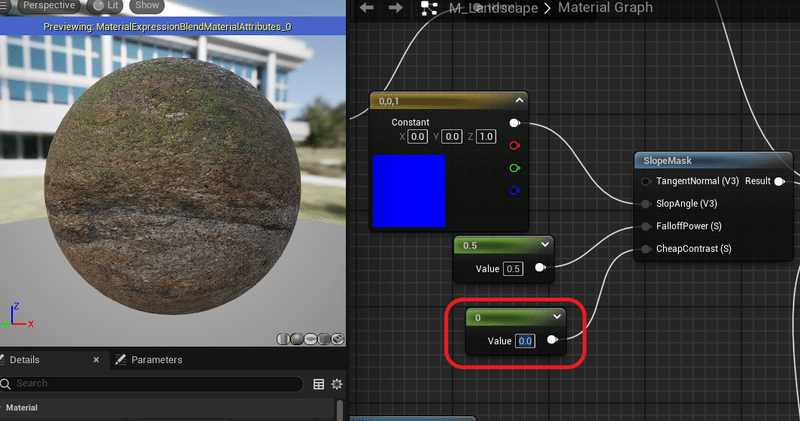

最後にCheapContrastです。
ConstantVectorノードを追加してCheapContrastに繋ぎます。
現在そこまで、プレビューに違いはありません。
ConstantVectorの数値に10.0を入力してみると、
ブレンドしたテクスチャの境界線をくっきりさせる事ができます。
現状は値を1.0に設定しておきます。

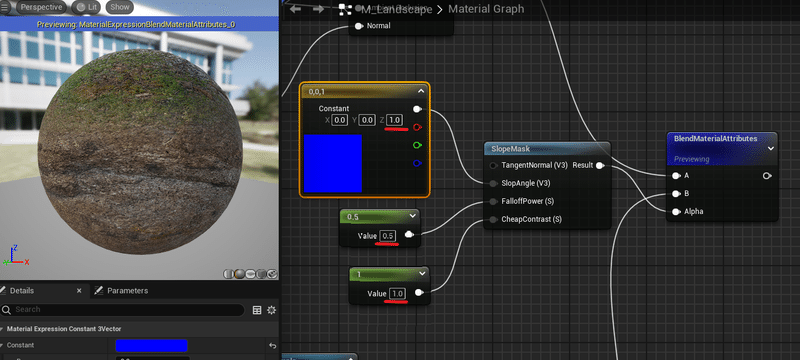

SlopeMaskの数値は、以下のようになります。
Constant3Vector R 0.0 G 0.0 B 1.0
ConstantVector(FalloffPawer) 1.5 ←画像では0.5ですが1.5にします。
ConstantVector(CheapContrast) 1.0
Landscape Layer Blendの設定
BlendMaterialAttributesで、テクスチャをブレンドしました。
そのブレンドした結果を、Landscape Layer Blendに入力ピンを作成して、ここに入力します。
今回は、T_Rocky_GroundとT_Mossy_Groundなので名前を、Mossy_Rockyにします。

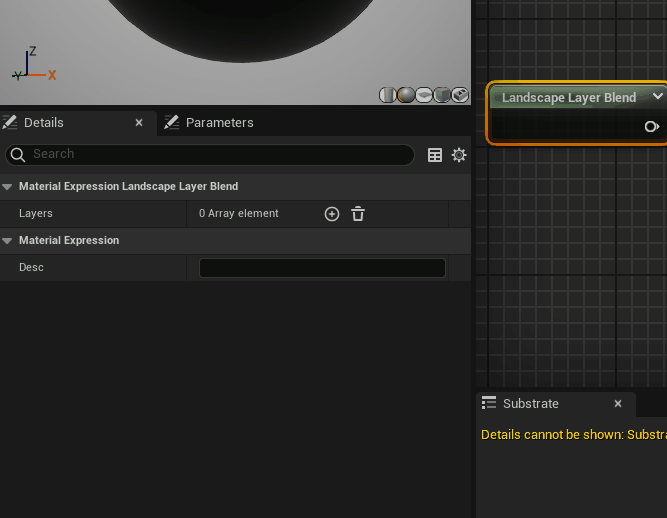

以下のように、Landscape Layer Blendを選択した状態で、Detailsパネル内のLayersの＋アイコンをクリックしてLayerを追加します。
最終結果は以下のようになります。
新規ランドスケープの作製
マテリアルの準備ができたので、ランドスケープを作ります。
現在、レベルは以下の状態です。
Slection ModeをLandscape Modeに変更します。
新規でランドスケープを作成する時に、様々な設定項目がありますが詳細は割愛します。

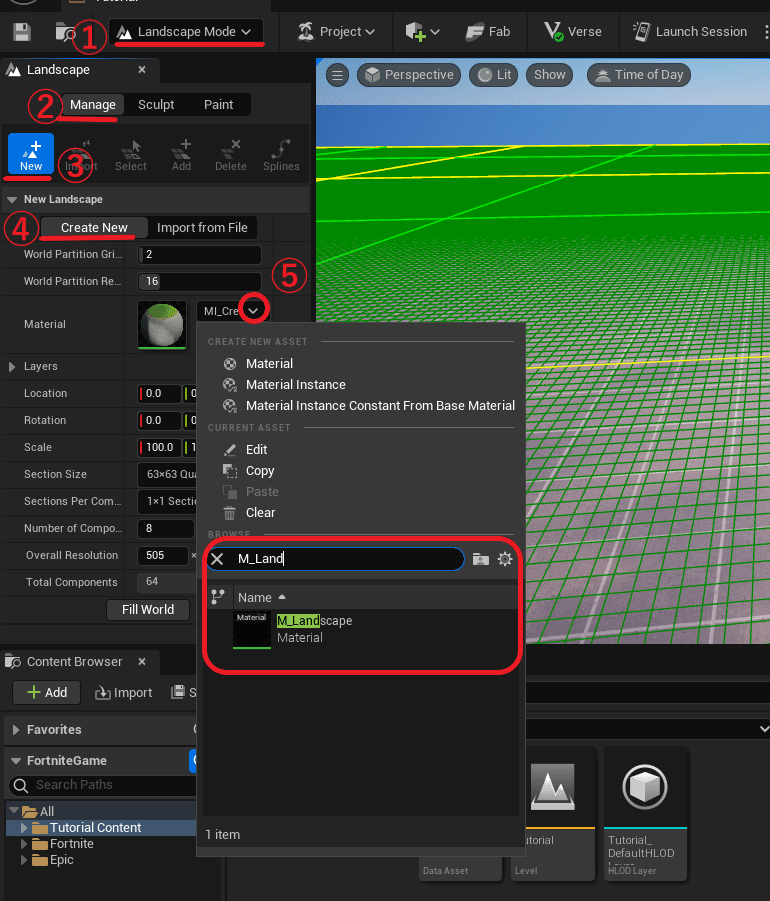

確認したい点は、以下の画像に赤色で書いてある数値の部分です。
①Landscape Mode
②Manage
③New＋
④Create New
⑤MI_Creative_Landscape_Apollo_Standard → M_Landscapeに変更
間違いなく選択できたらCreateボタンをクリックします。
ランドスケープ作成に少し時間が掛かります、、、
もし新規ランドスケープを作成時に、マテリアルをM_Landscapeに変更したにも関わらず反映されていない人は、
「ランドスケープマテリアルの確認(反映されてない時)」
に移動しましょう。
M_Landscapeが反映されている人は、
「ランドスケープのレイヤー情報の保存」
に移動しましょう。
ランドスケープマテリアルの確認(反映されてない時)
Modeを、Selection Modeに切り替えます。
切り替えるとアウトライナー内で、作成したランドスケープの選択ができます。
そこを選択して、その中のLandscapeMaterialを確認します。
ここで先ほど作成した、M_Landscapeマテリアルに変更します。
ビューポートでランドスケープを確認すると、
以下のように透明？になったと思います。
これは、WeightBlendの保存を行っていないためです。
ランドスケープのレイヤー情報の保存
WeightBlendを保存するため、Slection Mode から Landscape Modeに切り替えます。
さらにPaintタブを選択して、Layersを確認するとM_Landscapeで設定したLayer Name（Mossy_Rocky）が確認できます。
ここの＋アイコンをクリックして、Weight-BlendedLayer(normal)を選択します。
M_Landscapeマテリアルの以下で、追加したレイヤーです。
Weight-BlendedLayer(normal)をクリックすると、ポップアップメニューが表示されます。
これはランドスケープのレイヤー情報の保存場所です。
特に保存場所やファイル名に変更がなければ、
デフォルトのままSaveをクリックします。
以下のように、M_Landscapeが反映されたと思います。
PaintタブからSculptタブに変更して、ランドスケープの地形を盛り上げます。
Scluptタブに切り替えたら２つの数値を変更します。
Tool Strength 0.5
Brush Falloff 0.1

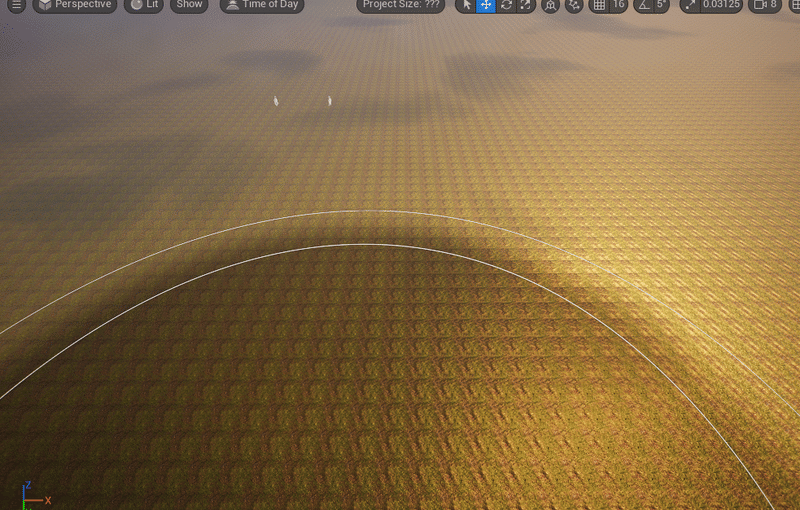

ランドスケープを盛り上げると、マテリアルで設定した方向（Z軸）で、T_Mossy_GroundとT_Rocky_Groundがブレンドされている事がわかります。
現在UVが非常に細かいですが、簡易的に調整します。
M_LandscapeのT_Mossy_GroundとT_Rocky_GroundのLandscape Coordsノードを変更します。
Mapping Scale 10.0
※もっと詳細に調整したい方は、他の項目の変更も行ってみてください。
これで２つのレイヤーのブレンドができました。
次回
次回は、作成したマテリアル（M_Landscape）に、3つ目のレイヤーを追加してペイントを行います。
