はじめに

この記事は、Magic Leap2 Advent Calendar 2022 の23日目です。
Magic Leap2 の Unity Native Plugin（ネイティブプラグイン）を作成する方法について説明します。

OnePlanet XR について

**https://1planet.co.jp/xrconsulting.html**

このブログ記事は OnePlanet XR によるものです。
OnePlanet XR は、AR/MR/VPS技術に専門特化したコンサルティングサービスです。豊富な実績を元に、AR/MR技術を活用した新たな事業の立ち上げ支援や、社内業務のデジタル化/DX推進など、貴社の必要とするイノベーションを実現いたします。

ご相談から受け付けております。ご興味ございましたらお問い合わせください。

Magic Leap2 のシステム情報取得

Magic Leap2 のシステム情報をNative Plugin（ネイティブプラグイン）経由で取得する方法を説明します。

Magic Leap 2 のシステム情報をAndroid Naitiveから取得して表示するデモ動画。
総務省技適未取得機器を用いた実験等の特例制度の開設届出済（以下、参照。）https://t.co/WB65Ab2HCP #LEAPERSJAPAN pic.twitter.com/h4ZfaycpyT
— Sadao Tokuyama (@tokufxug) December 18, 2022

Magic Leap2 の OS について

Magic Leap2 の OS は、Android OS （Android 10 (Q) API level 29）です。
Unity Editorで開発する際、Magic Leap2 はAndroidプラットフォームとなります。

Magic Leap2 について以下の記事でまとめています。

Unity の Android Native Plugin（ネイティブプラグイン）

このことから Unity の Android Native Plugin（ネイティブプラグイン）をMagic Leap2 にも組み込めることが可能です。（とはいえ、公式サポートしているわけではないと思われます。）

開発環境 / 動作環境

Unity Editor 2022.2.0b8.3023
Magic Leap SDK 1.1.0-dev2
Magic Leap Unity Package 1.2.0
Magic Leap XR Plugin 7.0.0.pre.1
Magic Leap2 OS 1.1.0-dev2 （B3E.221117.04-R.028）
Android Studio Chipmunk | 2021.2.1 Patch 2

Android Native Plugin（ネイティブプラグイン）の作成

1. No Activityプロジェクトの作成

Android Studioを起動し、Phone and TabletのテンプレートのNo Activityを選択してNextボタンをクリックします。

2. プロジェクトの作成完了

今回はJavaで開発するためLanguageをJavaとします。Magic Leap2 が Android 10 (Q) API level 29なため、Minimum SDK を API 20 Android 10.0 (Q)を選択します。NameとPackage nameを入力しFinishをクリックします。

3. モジュールの作成

File > New > New Module を選択します。

Android Library を選択し、Minimum SDK を API 29: Android 10.0 (Q)を選択。Module name と Package nameを入力し、LanguageはJavaとし、FInishiボタンをクリックします。

4. モジュールの確認

Androidを選択。

作成したモジュールの中身を確認できます。

5. 余計なファイルを削除

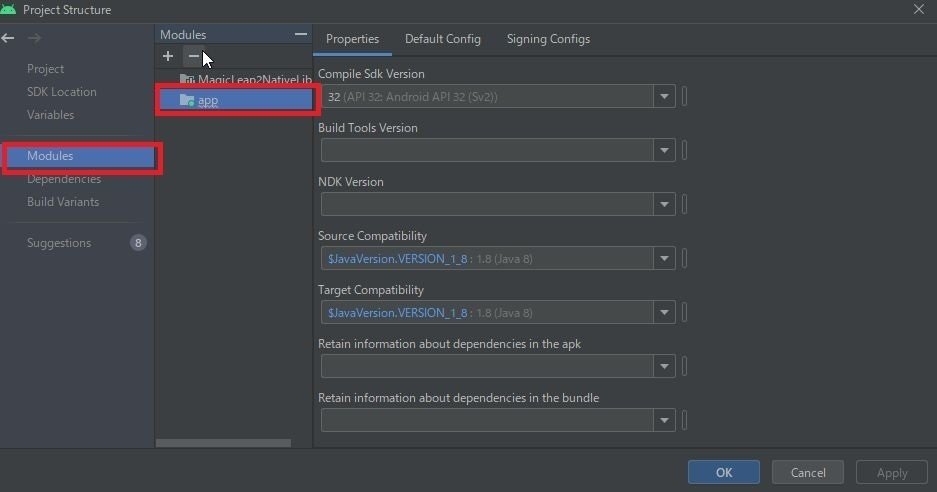

File > Project Structure…を選択。

Moduleのappを選択し、ーボタンをクリックします。その後、OKボタンをクリックします。

6. classes.jar の設定

インストールしているUnity Editorのフォルダをルートに、Editor/Data/PlaybackEngines/AndroidPlayer/Variations/il2cpp/Release/Classes配下にあるclasses.jarをモジュールフォルダ配下のlibsに配置します。

7. build.gradle の修正

モジュールフォルダ配下にあるbuild.gradleを開きます。
dependencies に先程追加したclasses.jarを含めます。

compileOnly fileTree(dir: 'libs', include: ['classes.jar'])

build.gradle 全コード

plugins {
    id 'com.android.library'
}

android {
    compileSdk 32

    defaultConfig {
        minSdk 29
        targetSdk 32

        testInstrumentationRunner "androidx.test.runner.AndroidJUnitRunner"
        consumerProguardFiles "consumer-rules.pro"
    }

    buildTypes {
        release {
            minifyEnabled false
            proguardFiles getDefaultProguardFile('proguard-android-optimize.txt'), 'proguard-rules.pro'
        }
    }
    compileOptions {
        sourceCompatibility JavaVersion.VERSION_1_8
        targetCompatibility JavaVersion.VERSION_1_8
    }
}

dependencies {
    compileOnly fileTree(dir: 'libs', include: ['classes.jar'])
    implementation 'androidx.appcompat:appcompat:1.3.0'
    implementation 'com.google.android.material:material:1.4.0'
    testImplementation 'junit:junit:4.13.2'
    androidTestImplementation 'androidx.test.ext:junit:1.1.3'
    androidTestImplementation 'androidx.test.espresso:espresso-core:3.4.0'
}

8. Native Plugin （ネイティブプラグイン）のクラス作成

Javaフォルダ配下のtestじゃない方のフォルダにネイティブ処理を行うJavaクラスを作成します。

9. Native Plugin （ネイティブプラグイン）でシステム情報を返却するクラスを作成

package jp.co.oneplanetxr.leapersjapan.magicleap2nativelibrary;

import android.os.Build;
import com.unity3d.player.UnityPlayer;

public class MagicLeap2NativeJavaClass {

    public static String getBuildData(String str)
    {
        StringBuilder sb = new StringBuilder();
        sb.append("BOOTLOADER:" + Build.BOOTLOADER+ "\n");
        sb.append("BRAND:" + Build.BRAND+ "\n");
        sb.append("DEVICE:" + Build.DEVICE+ "\n");
        sb.append("DISPLAY:" + Build.DISPLAY+ "\n");
        sb.append("FINGERPRINT:" + Build.FINGERPRINT+ "\n");
        sb.append("HARDWARE:" + Build.HARDWARE+ "\n");
        sb.append("HOST:" + Build.HOST+ "\n");
        sb.append("ID:" + Build.ID+ "\n");
        sb.append("MANUFACTURER:" + Build.MANUFACTURER+ "\n");
        sb.append("MODEL:" + Build.MODEL+ "\n");
        sb.append("PRODUCT:" + Build.PRODUCT+ "\n");
        sb.append("RADIO:" + Build.RADIO+ "\n");
        sb.append("TAGS:" + Build.TAGS+ "\n");
        sb.append("TIME:" + Build.TIME+ "\n");
        sb.append("TYPE:" + Build.TYPE+ "\n");
        sb.append("USER:" + Build.USER+ "\n");
        sb.append("VERSION.CODENAME:" + Build.VERSION.CODENAME+ "\n");
        sb.append("VERSION.INCREMENTAL:" + Build.VERSION.INCREMENTAL+ "\n");
        sb.append("VERSION.RELEASE:" + Build.VERSION.RELEASE+ "\n");
        sb.append("VERSION.SDK_INT:" + Build.VERSION.SDK_INT+ "\n");

        return sb.toString();
    }
}

Magic Leap2 のシステム情報を取得して文字列で返却します。

10. Native Plugin （ネイティブプラグイン）をリリース版に変更

Native Plugin （ネイティブプラグイン）をデバッグ版でなくリリース版に変更します。Build > Select Build Variant を選択。Active Build Variant を releaseにします。

12. Native Plugin （ネイティブプラグイン）のビルド

Build > Make Moduleを選択し、ビルドを実行します。

ビルドが完了するとモジュールフォルダ配下の build > outputs > aar配下に拡張子.aarのファイルが作成されます。

13. Unity Pluginにaarファイルを置く

Unity Editor の Assets配下にあるPlugins > Androidフォルダにaarファイルを置きます。

Android Native Plugin（ネイティブプラグイン）と連携するMagic Leap2 アプリケーションの作成

ヒエラルキー

シーンを新規作成します。Main Cameraは削除し、XR Rigのプレファブをヒエラルキーに配置します。
Game Objectを作成し、名前を Native Example にします。

Native Example

Native Example の Game Object にアタッチするNativeExampleというスクリプトを作成します。

スクリプトは以下になります。

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.InputSystem;
using UnityEngine.XR.MagicLeap;
using static MagicLeapInputs;
using TMPro;

public class NativeExample : MonoBehaviour
{
    private MagicLeapInputs mlInputs;
    private MagicLeapInputs.ControllerActions controllerActions;

    [SerializeField]
    private TextMeshProUGUI info;


    // Start is called before the first frame update
    void Start()
    {
        mlInputs = new MagicLeapInputs();
        mlInputs.Enable();
        controllerActions = new MagicLeapInputs.ControllerActions(mlInputs);
        controllerActions.Bumper.performed += HandleOnBumper;
    }

    void OnDestroy()
    {
        controllerActions.Bumper.performed -= HandleOnBumper;
        mlInputs.Dispose();
    }

    private void HandleOnBumper(InputAction.CallbackContext obj)
    {
        using (AndroidJavaClass androidJavaClass = new AndroidJavaClass("jp.co.oneplanetxr.leapersjapan.magicleap2nativelibrary.MagicLeap2NativeJavaClass"))
        {
            info.text = androidJavaClass.CallStatic<string>("getBuildData", "");
        }
    }
}

Magic Leap2 システム情報のテキスト表示

Magic Leap2 システム情報のテキスト表示用のUIを作成します。以下の記事に従って構築してください。

上記の記事で作成したText（TMP）を NativeExampleの infoフィールドに設定してください。

実行
