【QGIS×林業】森林作業道の3D表示と縦断図の作成をする(2/2)

前回は、3D表示に必要な地図データの作成までを説明しました。

今回は、その地図をQGISに表示させ、3D表示と縦断図を作成する方法を説明します。

下記の手順で説明します。

１．前回作成した地図の表示

２．ラインデータの作成

３．3D表示する方法

４．縦断図の作成方法

１．前回作成した地図の表示

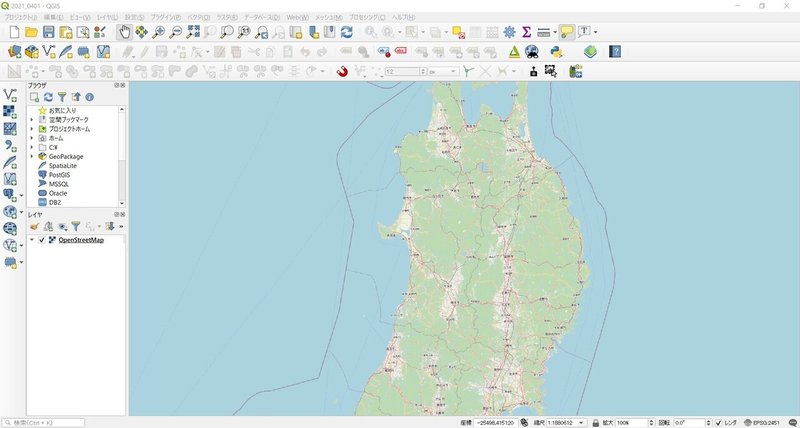

新しいQGISのプロジェクトを作成します。

背景はOpenStreetMapです。（© OpenStreetMap contributors）

プロジェクトの座標系は平面直角座標系で、私の場合はEPSG:2451（JGD2000,10系）です。

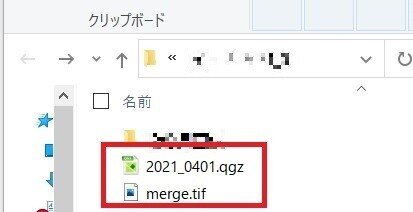

次に、このプロジェクトと同じフォルダに前回作成したデータ「merge.tif」を保存します。

QGISのプロジェクトにmerge.tifをドラッグアンドドロップして、地図を表示させます。

「merge」の下に書かれている数字は標高の上限（130.749ｍ）と下限（0ｍ）です。

以上で前回作成した地図の表示は完了です。

２．ラインデータの作成

次に森林作業道に見立てたラインデータを作成します。

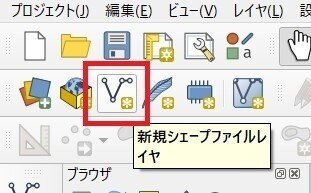

新規シェープファイルレイヤをクリック。

・ファイル名：QGISのプロジェクトと同じフォルダに保存

・エンコーディング：UTF-8のままでOK

・ジオメトリタイプ：ライン

・追加次元：なし

・CRS:プロジェクトCRS

それ以外はそのままでOKをクリック。

新しいラインレイヤが保存されました。（デフォルトで見づらい場合はスタイルの変更をします。）

ラインレイヤを右クリック>編集モード切替をクリック。

ライン地物を追加をクリック。

左クリックでラインのデータを作っていきます。

完成したら右クリック。

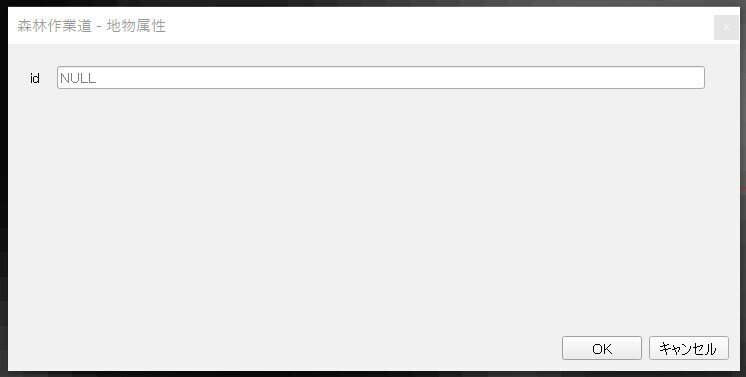

属性の入力画面が表示されますが、そのままでOKをクリック。

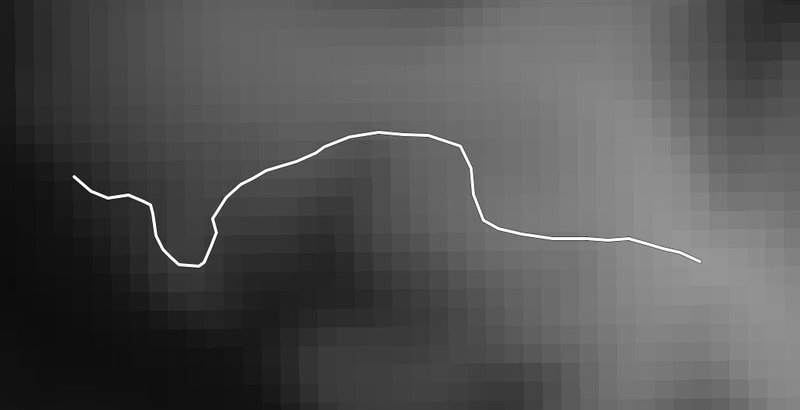

ラインレイヤが作成されました。

ここからは好みですが、標高による色を変える方法を説明します。

現在は標高が低い⇒黒、高い⇒白ですが、これを標高が低い⇒青、高い⇒赤に変えます。

mergeを右クリック>プロパティをクリック。

シンポロジ>レンダリングタイプ>単バンド疑似カラーを選択。

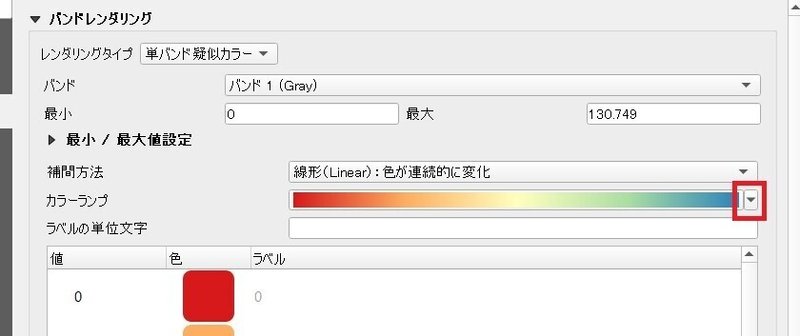

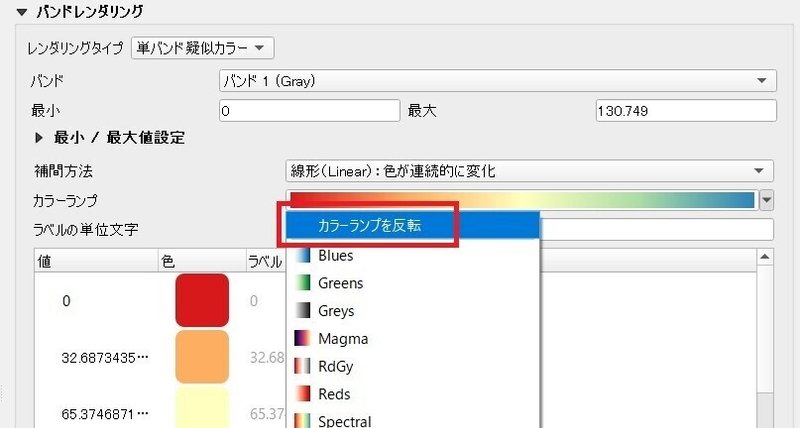

カラーランプの右にある「▼」をクリック。

カラーランプを反転をクリックしたら、適用>OKをクリック。

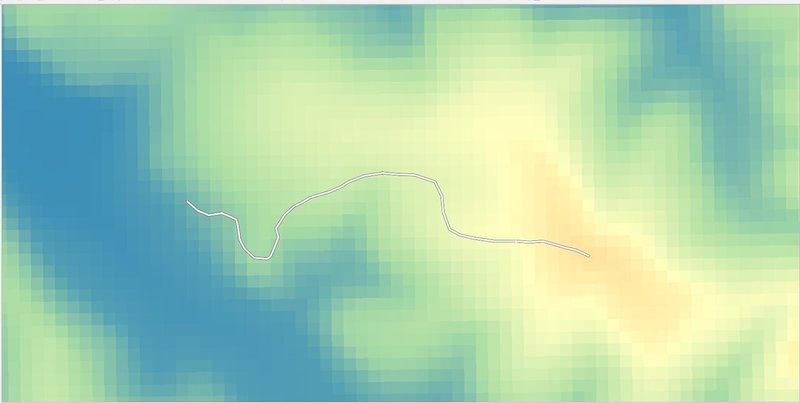

色が変更されました。

以上でラインデータの作成は完了です。

３．3D表示する方法

次に3D表示する方法を説明します。

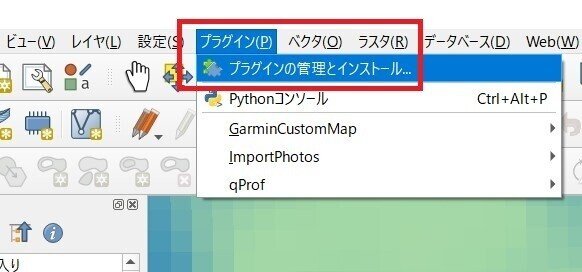

プラグイン>プラグインの管理とインストールをクリック。

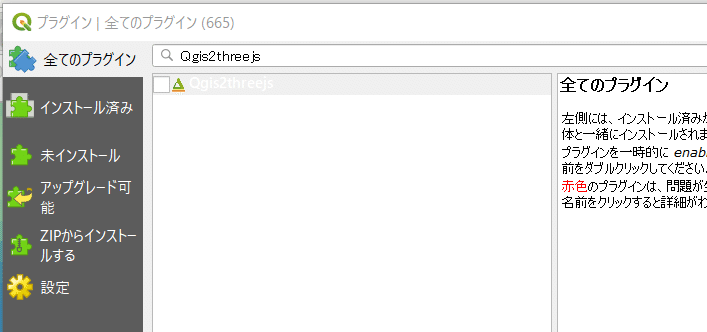

全てのプラグインのタブを選択して「Qgis2threejs」と検索。

Qgis2threejsのプラグインを選択し、インストールをクリック。

インストールが完了したら、キャンバスを表示させたい範囲に合わせます。

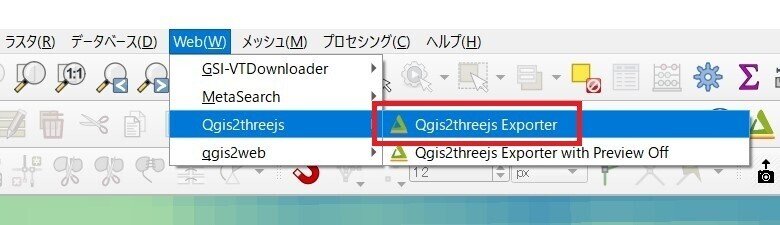

Web>Qgis2threejs>Qgis2threejs Exporterをクリック。

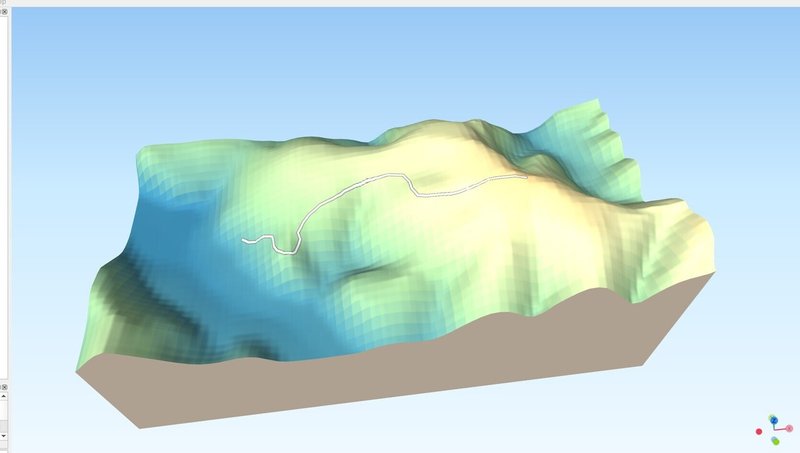

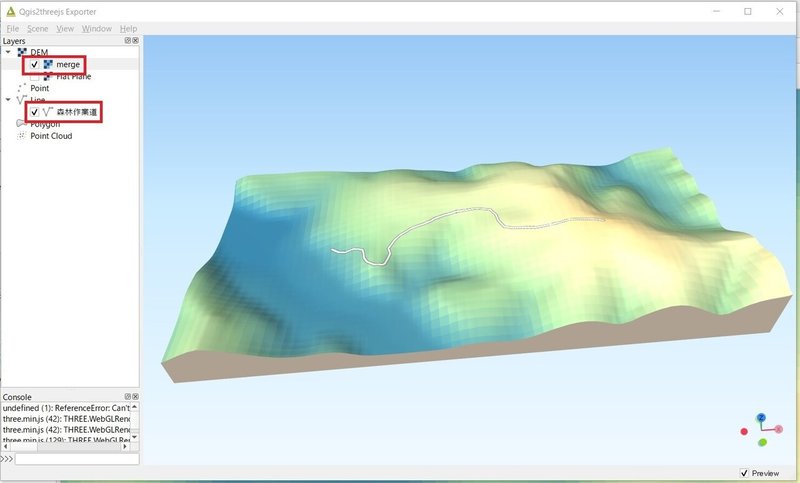

mergeと森林作業道にチェックを入れると3D表示されます。

左クリック：回転

右クリック：平行移動

スクロール：ズームアップ・ダウン

標高を強調すると、より高低差がわかりやすくなります。

Scene>Scene Settingをクリック。

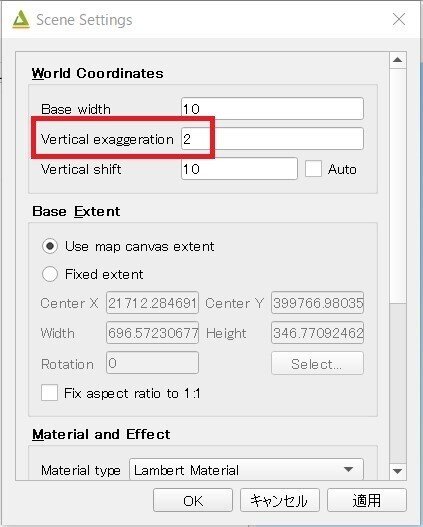

Vertical exaggerationを1から2に変更して適用をクリック。

標高を強調して表示されました。

以上で3D表示する方法の説明は終了です。

４．縦断図の作成方法

次にラインデータの縦断図を作成する方法を説明します。

プラグイン>プラグインの管理とインストールをクリック。

全てのプラグインのタブを選択して「qProf」と検索し、インストールをクリック。

プラグイン>qProf>qProfをクリック。

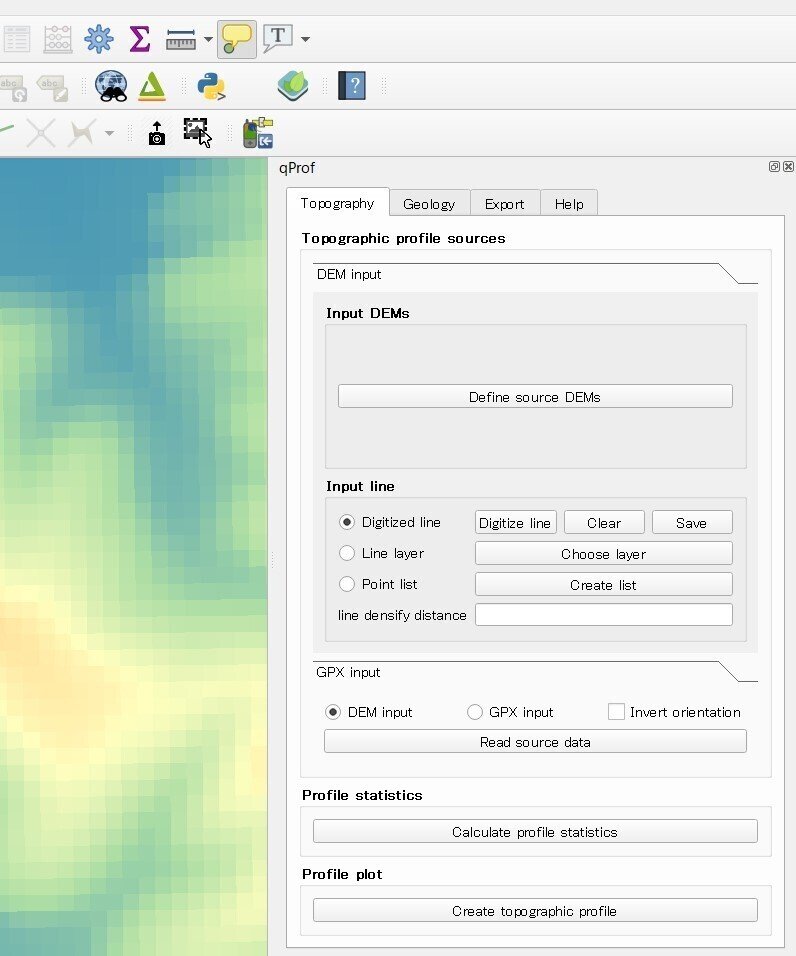

qProfのパネルが表示されます。

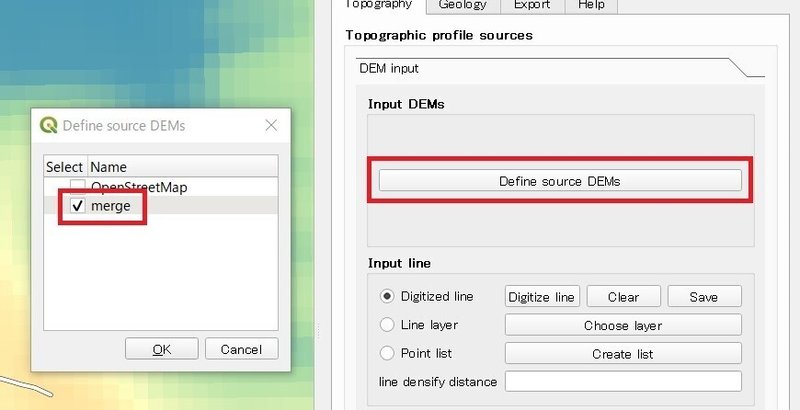

Input DEMs>Define source DEMsをクリックし、使用するDEM（merge）にチェックを入れてOKをクリック。

Line layreをチェック>Choose layerをクリックし、Input line layerで表示させるラインレイヤを選択。

その他はそのままでOKをクリック。

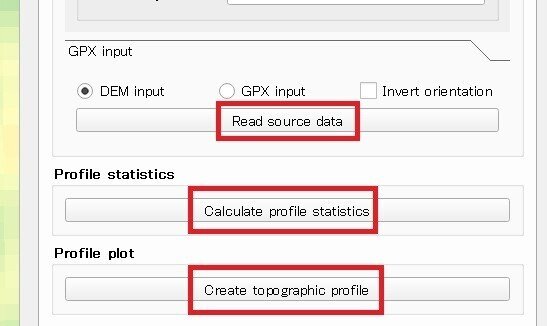

Read source data, Calculate profile statistics, Create topographic profileを上から順番にクリック。

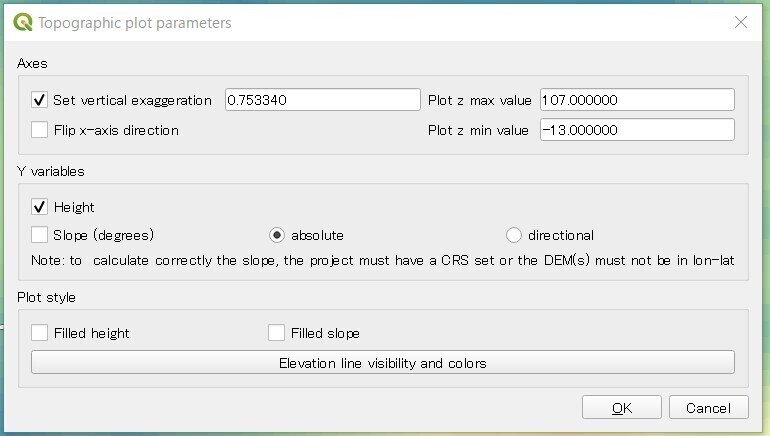

新しいウィンドウが表示されるので、そのままでOKをクリック。

縦断図が表示されます。

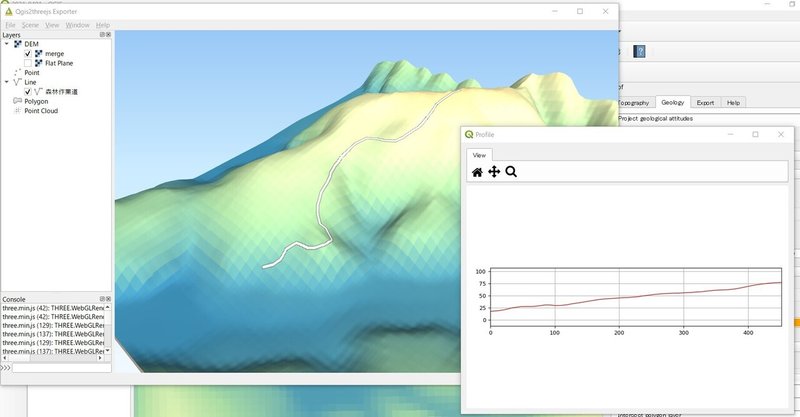

3Dの図面と一緒に表示させることもできます。

以上で説明は終了です。
