手書き風パースの制作過程@立面&断面コラージュ表現
私が建築学生時代に多用していた「立面&断面コラージュ表現」の制作過程をまとめました。
さて皆さん、プレボを作るとき「ファサード(立面)」と「建築の中身(断面)」両方見せて表現したいときありませんか?
立面と断面をコラージュさせて表現したら、建築全体の仕組みを映える絵で伝えられるのではないか?と考え、「立面&断面コラージュ表現」を編み出しました。
ぜひ、みなさんのやり方の中に取り入れてみて下さい。
※Rhino/Enscape⇔Photoshop(ときどきクリスタ)を使います。
1.立面と断面の画像をレンダリング

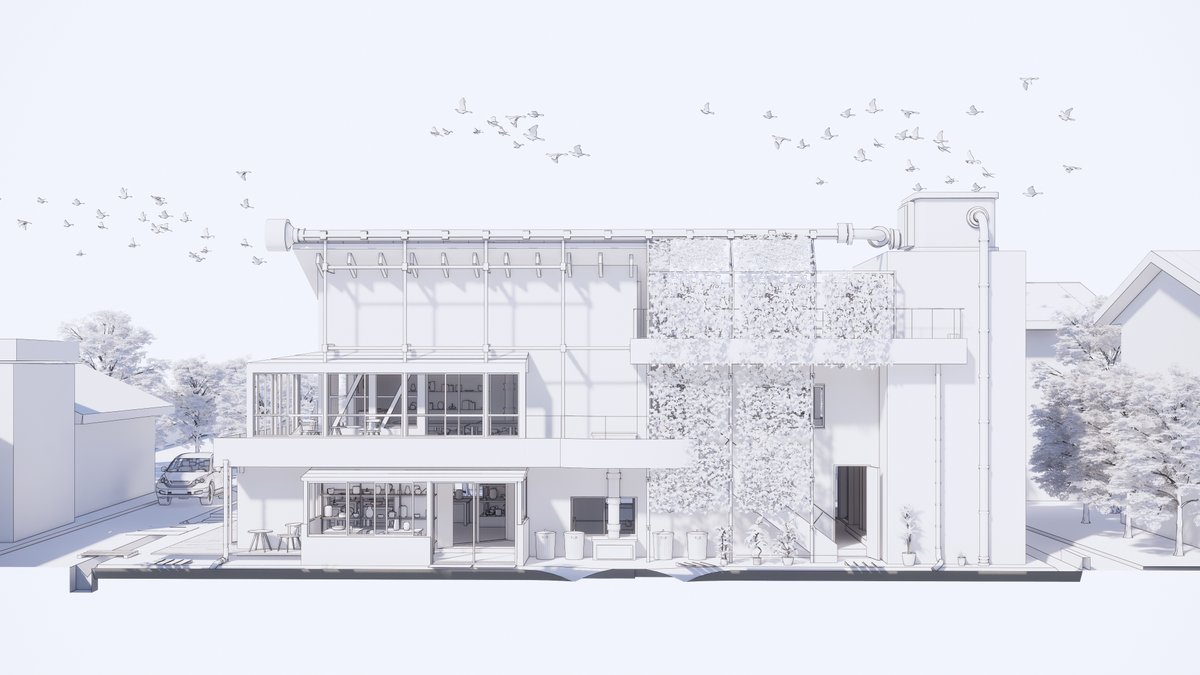

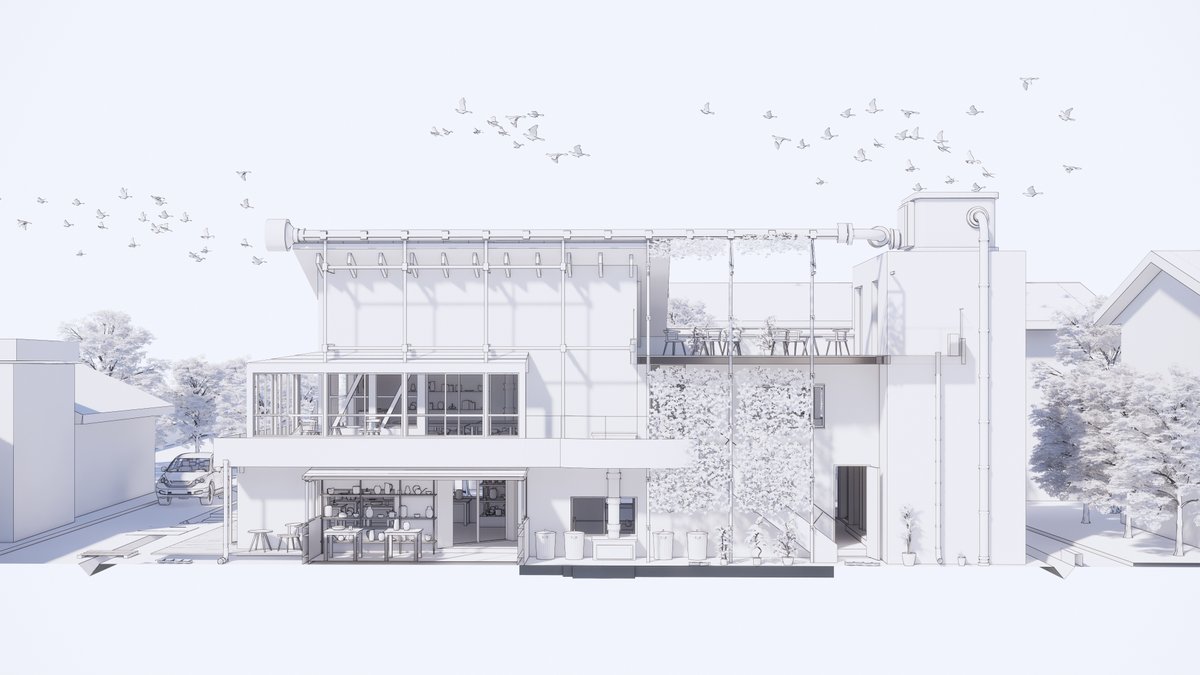

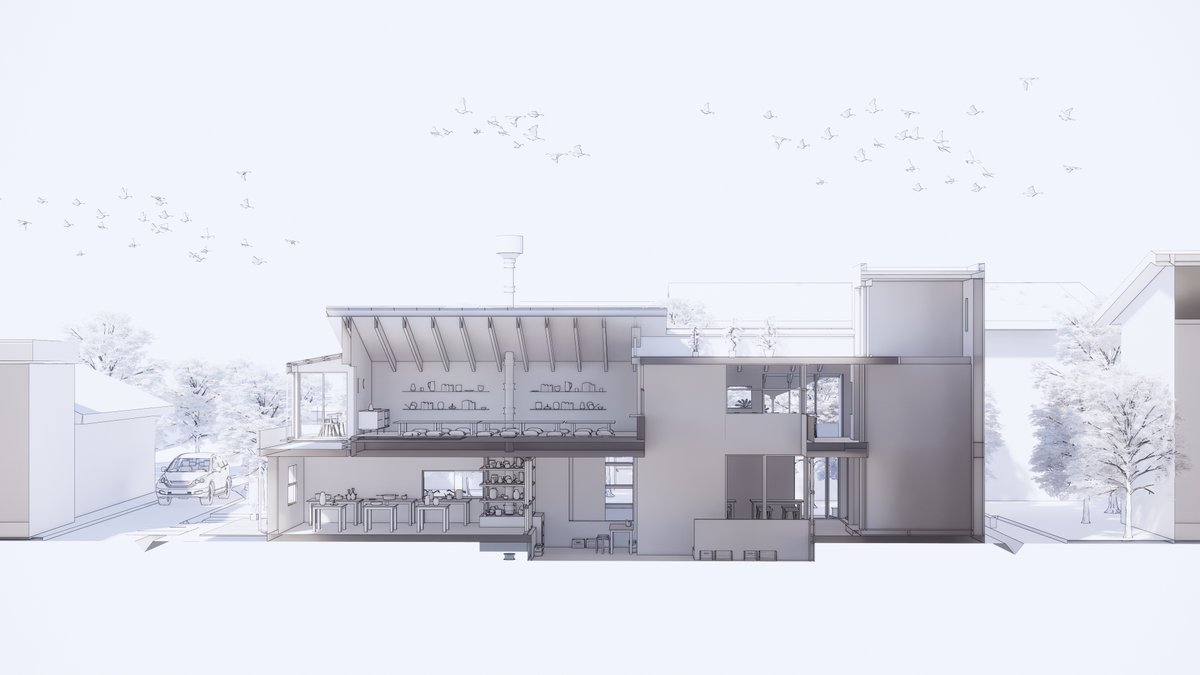

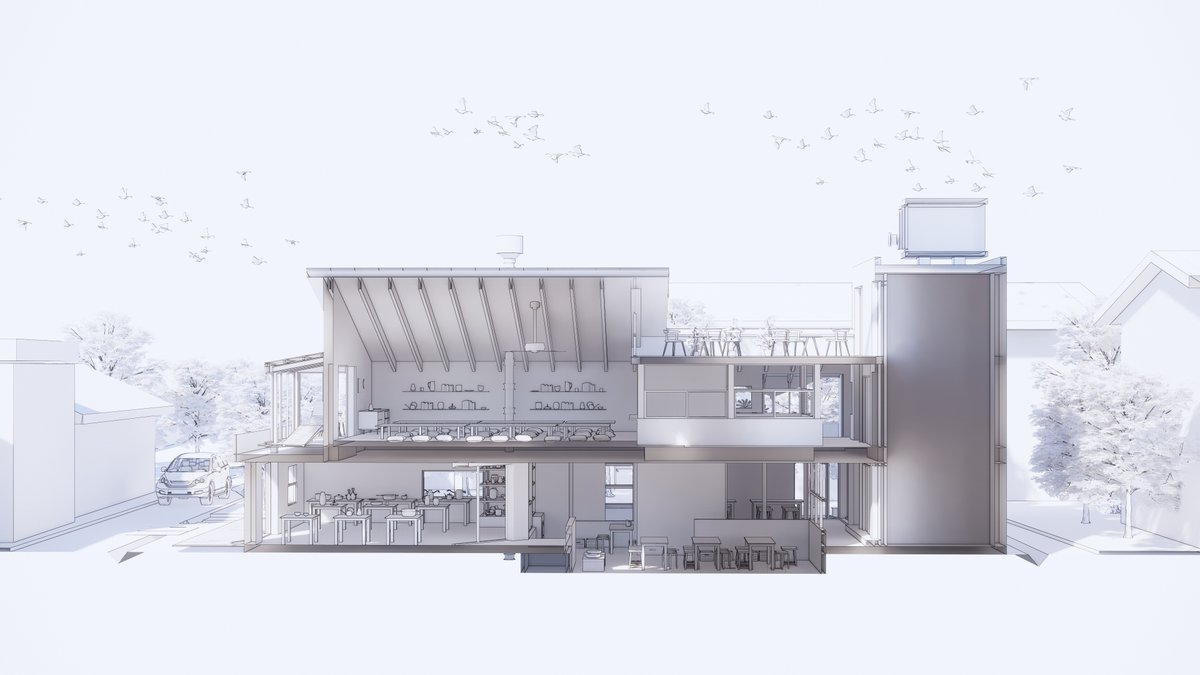

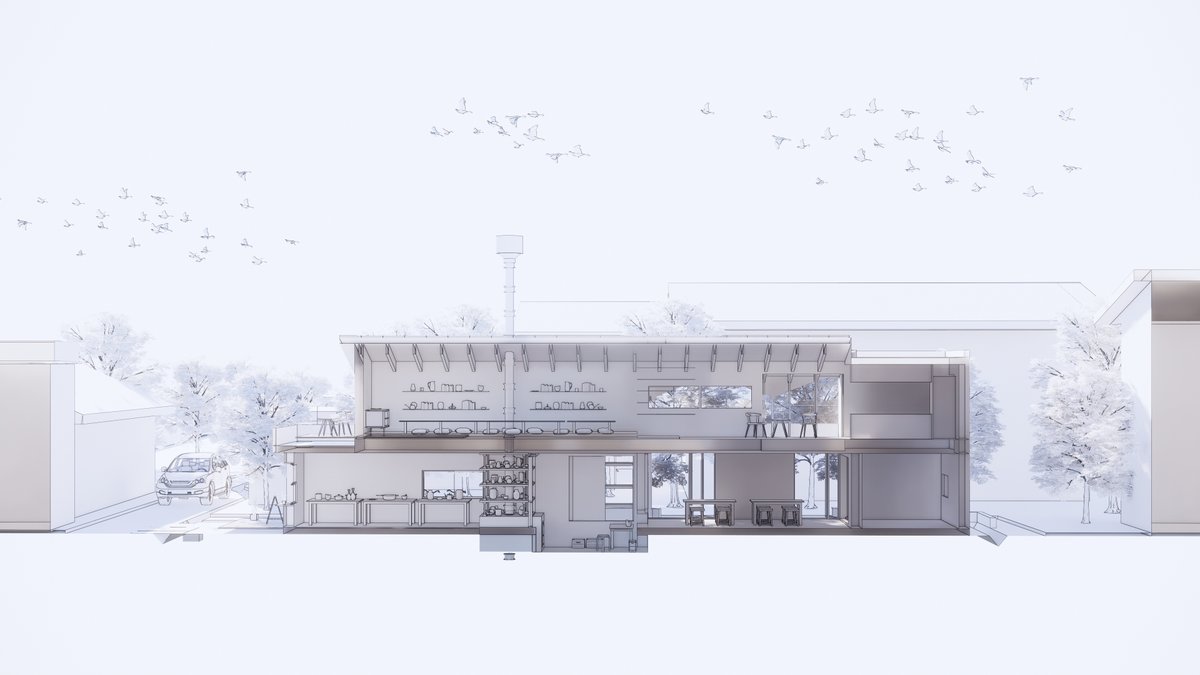

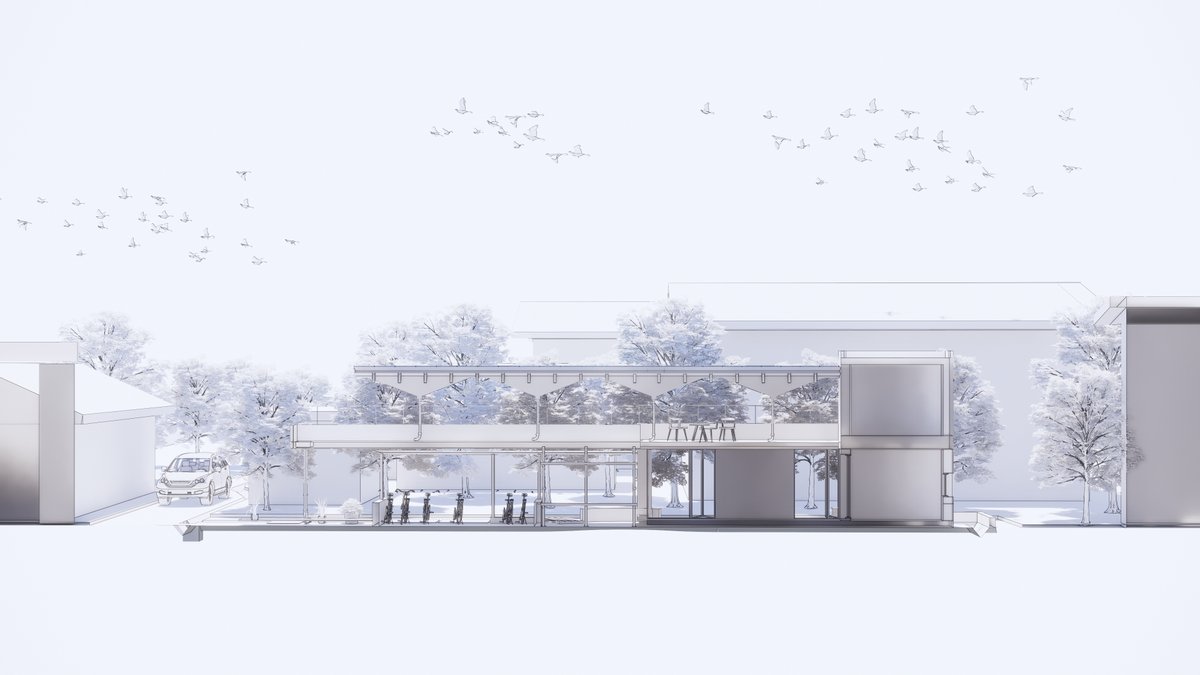

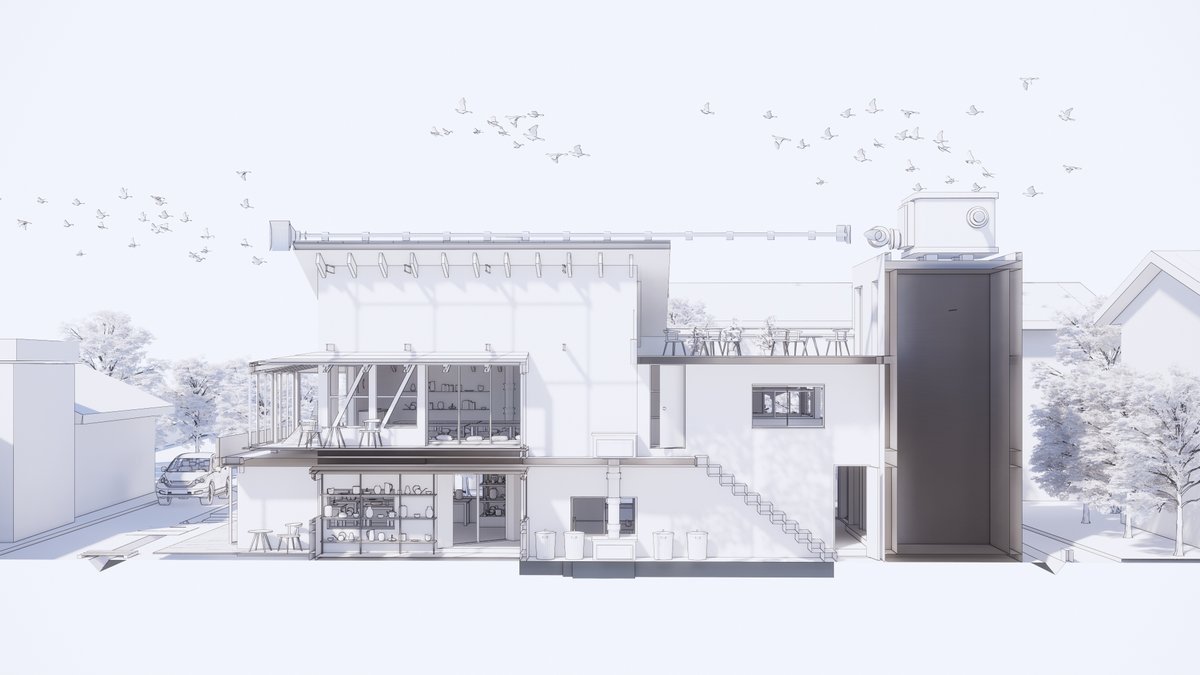

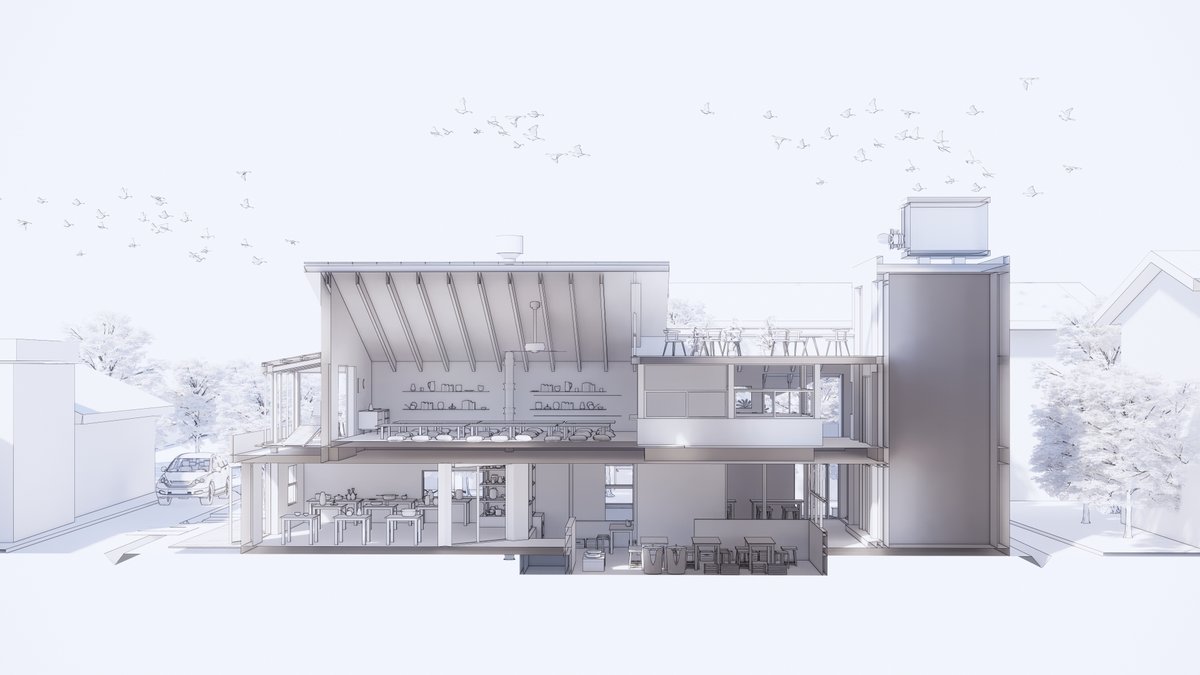

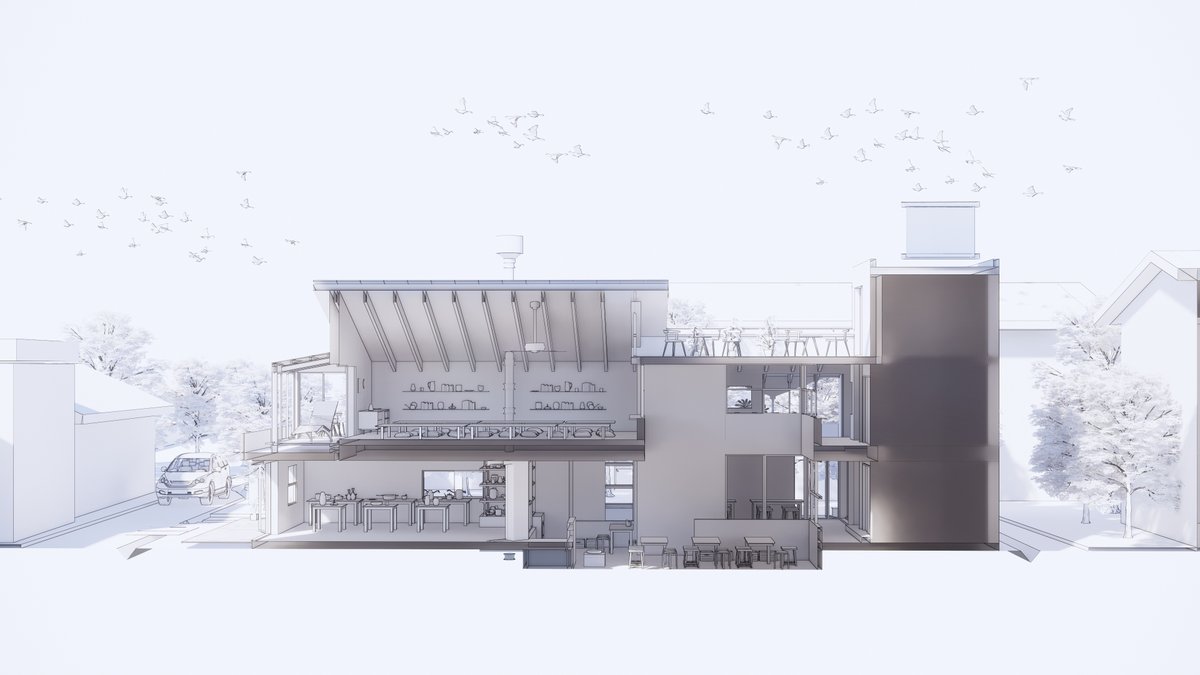

表現したい建築の立面と断面の写真を撮ります。
画角・視点を固定、そして断面が切れるようにソフト・3Dモデルを設定し、元画像を取ります。
![](https://assets.st-note.com/img/1671076252947-h2Y2Ig6Xd2.jpg?width=1200)
![](https://assets.st-note.com/img/1671076341275-u3eP1xxzU8.jpg?width=1200)
![](https://assets.st-note.com/img/1671076341433-KBCjPLJrW9.jpg?width=1200)
![](https://assets.st-note.com/img/1671076341953-EAYpcMK5IA.jpg?width=1200)
![](https://assets.st-note.com/img/1671076342257-Vf9fGaBWX7.jpg?width=1200)
![](https://assets.st-note.com/img/1671076342621-x6cDfItaLJ.jpg?width=1200)
![](https://assets.st-note.com/img/1671076343230-nIx6JP7UGU.jpg?width=1200)
![](https://assets.st-note.com/img/1671076343509-3RPp6YxBFF.jpg?width=1200)
![](https://assets.st-note.com/img/1671076343660-SHmITbqGvo.jpg?width=1200)
![](https://assets.st-note.com/img/1671076344394-y9TZvuhcPG.jpg?width=1200)
![](https://assets.st-note.com/img/1671076344927-behG6Z1f0u.jpg?width=1200)
![](https://assets.st-note.com/img/1671076344336-7K5CXTJdy4.jpg?width=1200)
コツは
①撮り漏らすと後悔する
②壁などまっすぐになる補正があるソフトがいい(Enscapeなど)
Enscapeはアウトラインが柔らかく、太さが自由に表現出来て良いです。
rhinoの断面のパースが簡単に取れるのも良いです。
2.画像編集ソフトでコラージュ
![](https://assets.st-note.com/img/1671077040691-g8n9GyXIYi.png?width=1200)
フォトショなどで、コラージュします。気を付けるポイントは、
①背面から前面を重ねていくレイヤー構成
②断面の見せたいポイントを切り抜いて重ねてゆく
![](https://assets.st-note.com/img/1671079071176-z3jRj90US0.jpg?width=1200)
①背面から前面を重ねていくレイヤー構成ですがPhotoshopはこんな感じで、背面を下のレイヤーにし、前面をどんどん重ねていきます。
②断面の見せたいポイントを切り抜いて重ねてゆくことで、最終的に立面を重ねていくイメージです。
重ねてコラージュする過程を見てみましょう。
![](https://assets.st-note.com/img/1671079841045-Wo3IhJpROs.png?width=1200)

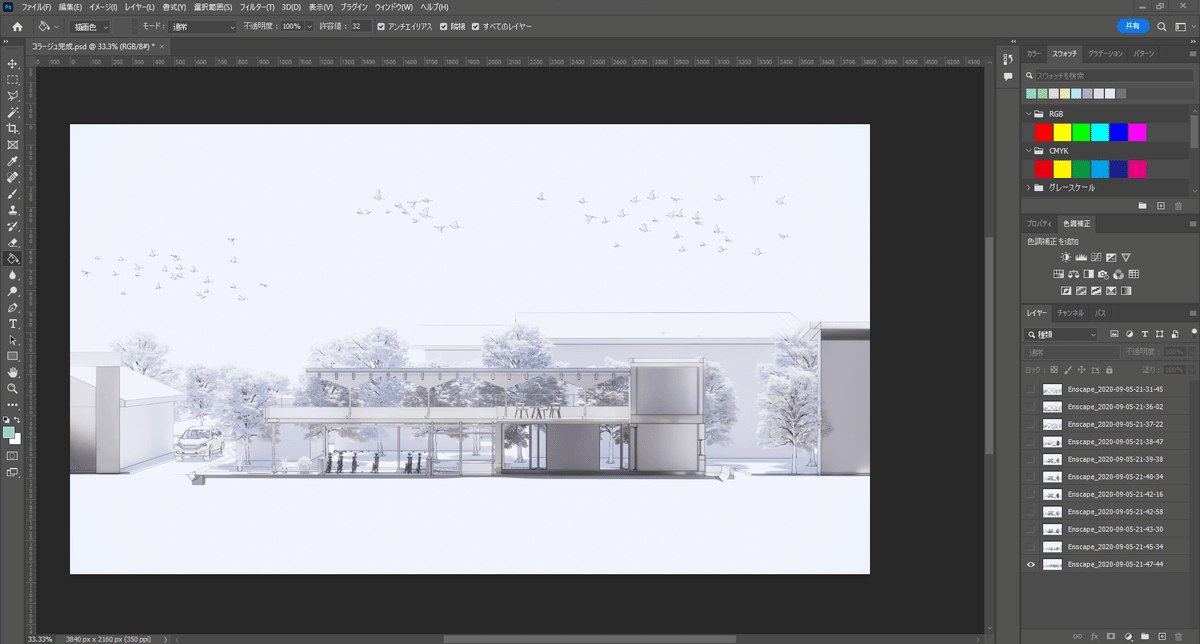

この最背面のパースで、コンセントを伝えるために残したい所を決めていきます。
![](https://assets.st-note.com/img/1671079727998-2wbNS2SSst.png?width=1200)

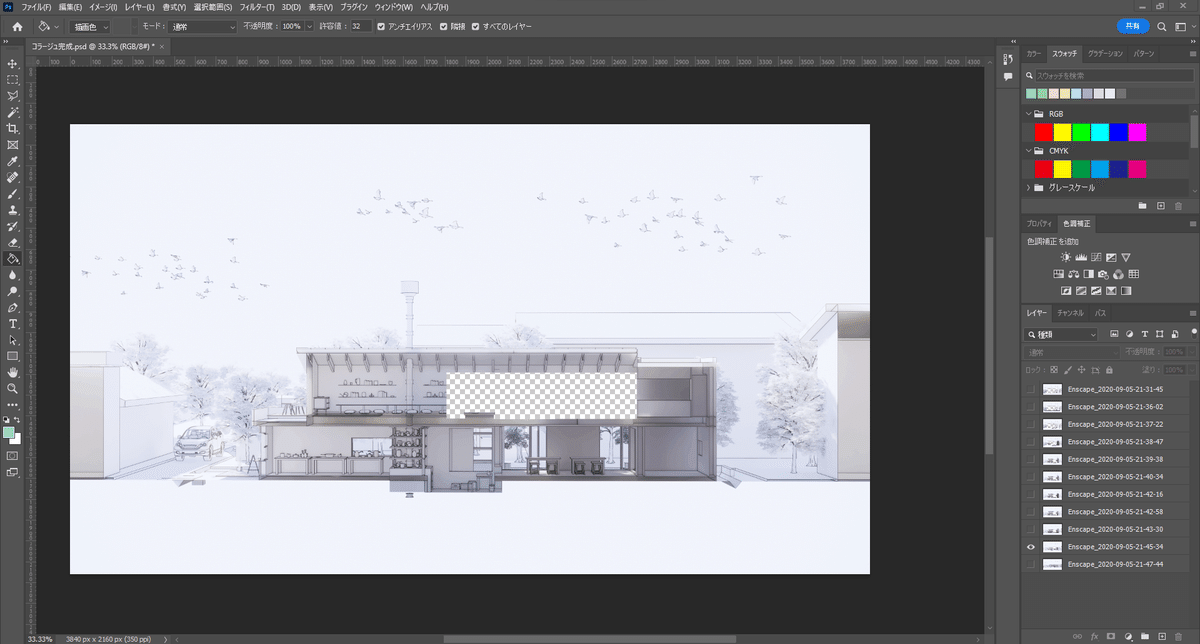

最背面の手前
1つ手前のパースを見て、いらないところをくりぬいていきます。逆にいるところは残していきます。
![](https://assets.st-note.com/img/1671079728585-PoimKBkrS5.png?width=1200)

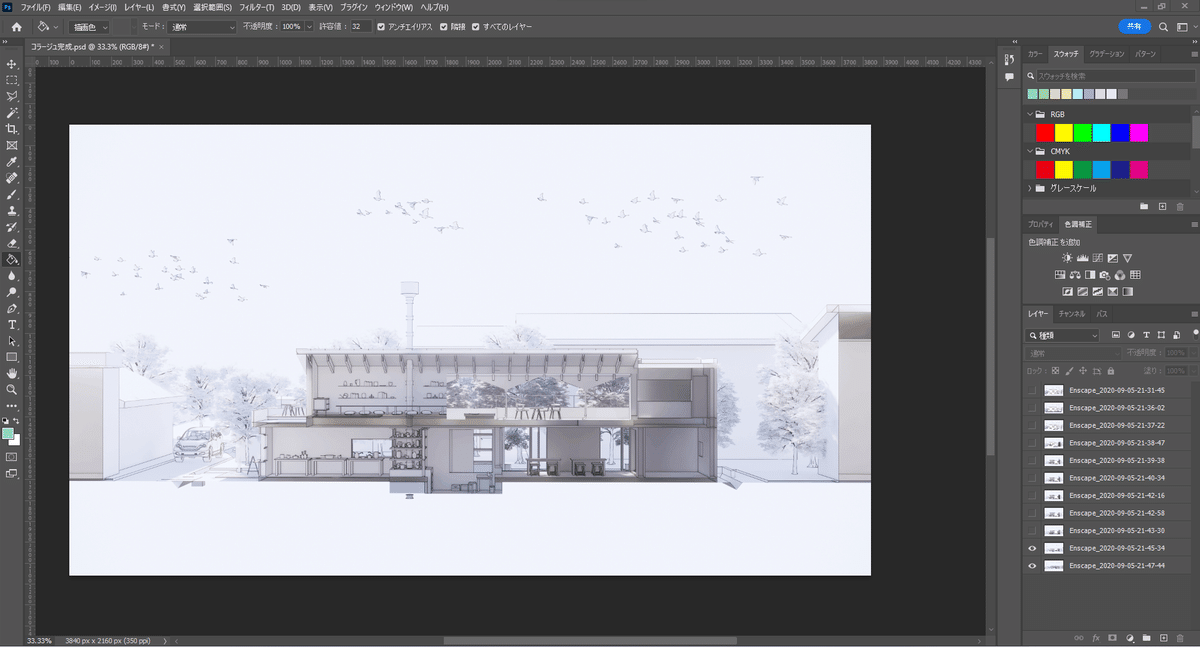

重ねるとこんな感じになり、断面が2つ重ることで、見せたい部分の空間が1枚の絵でまとまります。

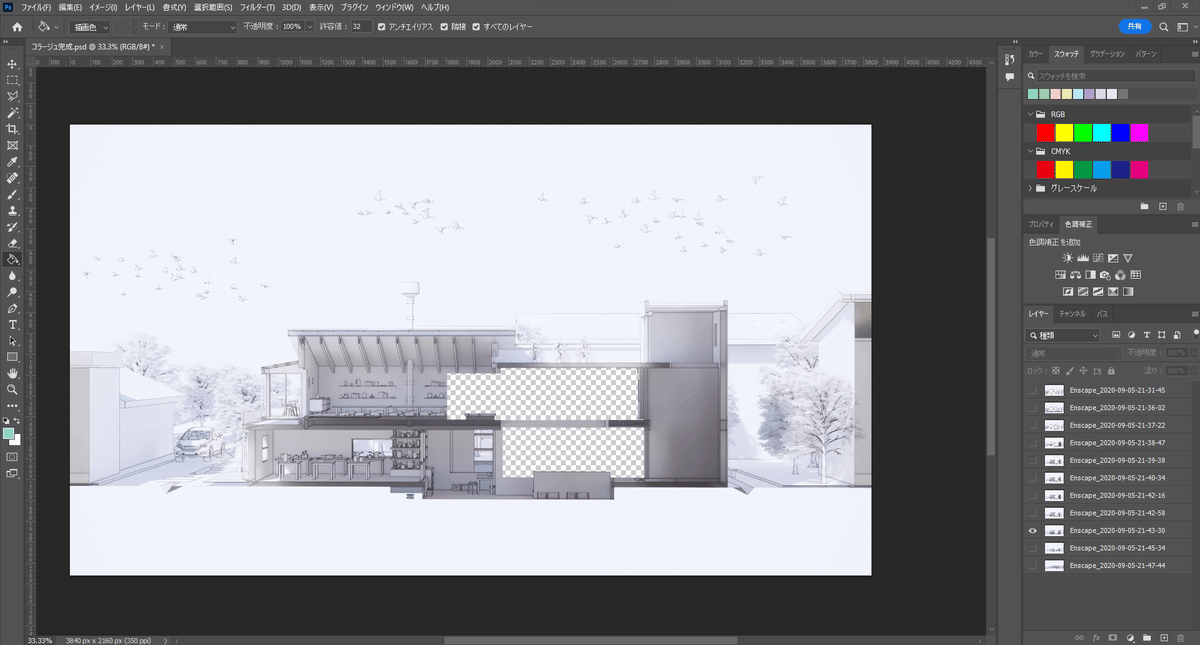

そんな要領でもう一枚を重ねましょう。
![](https://assets.st-note.com/img/1671079729686-q1HaST2Jve.png?width=1200)
![](https://assets.st-note.com/img/1671079729172-LcnmELMvbu.png?width=1200)

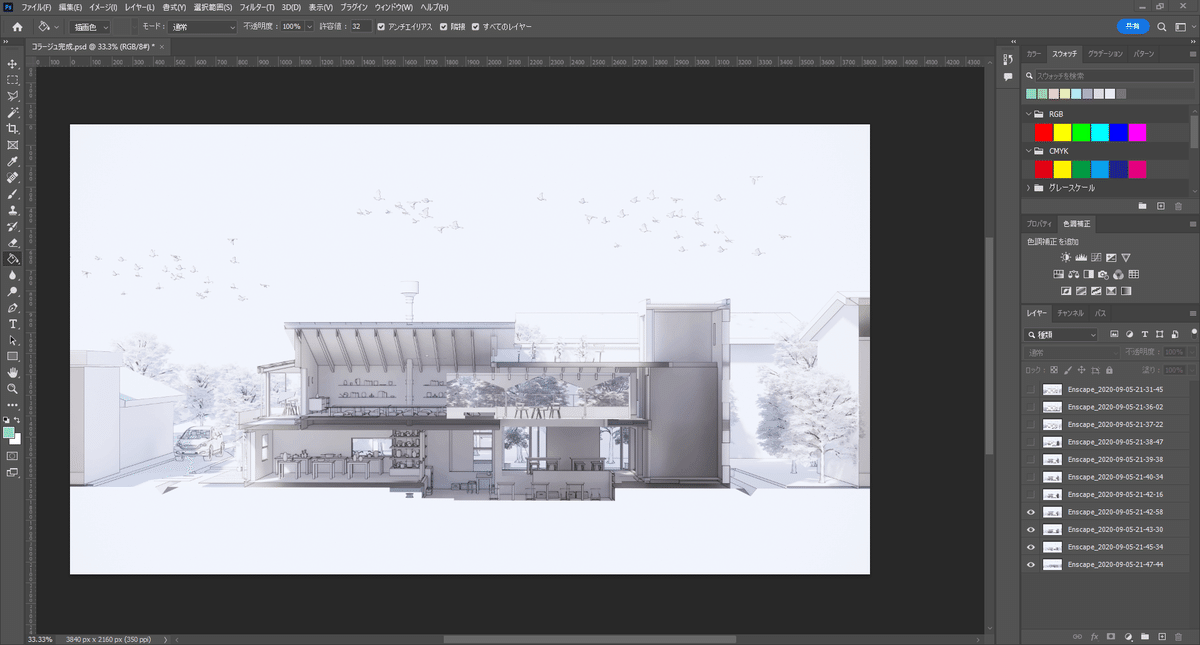

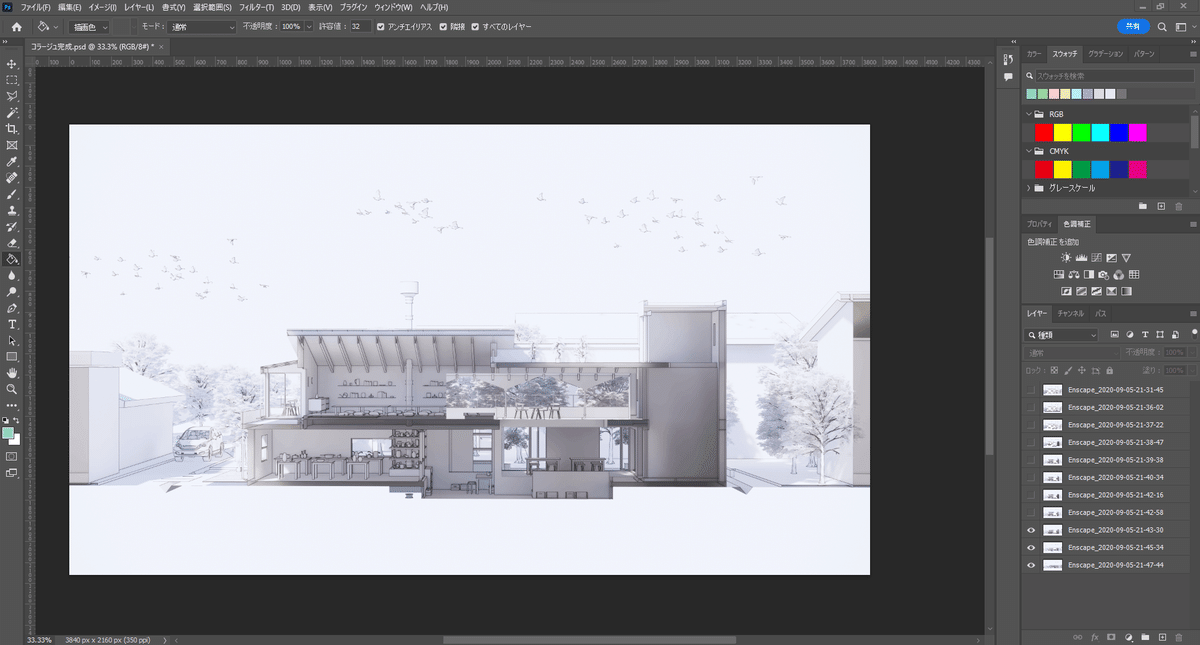

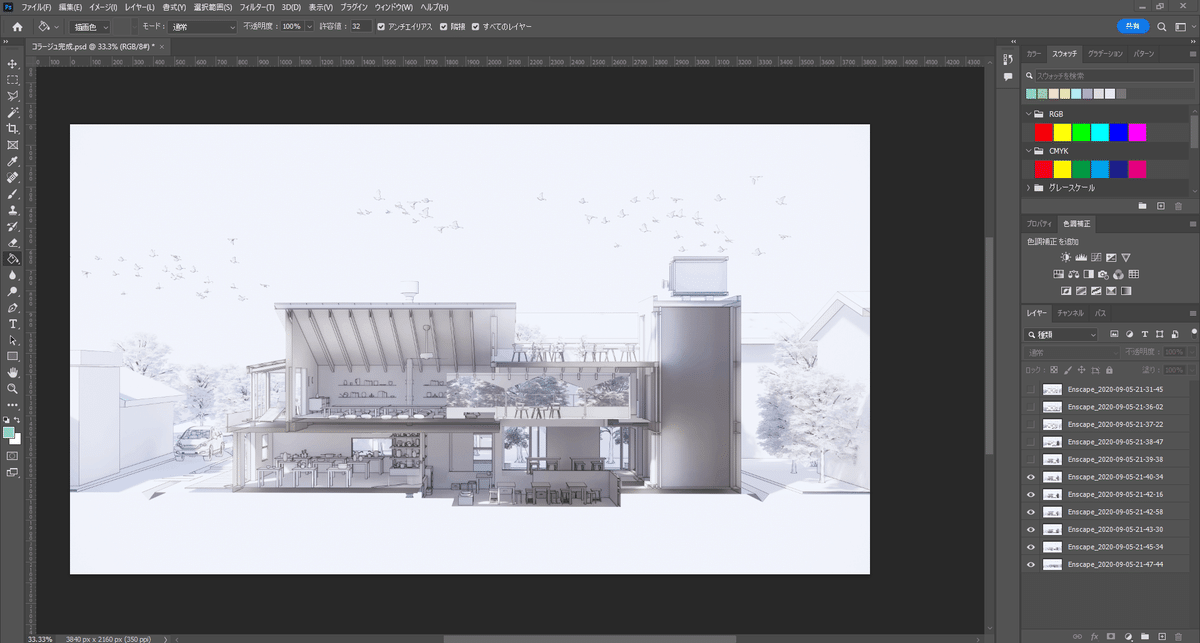

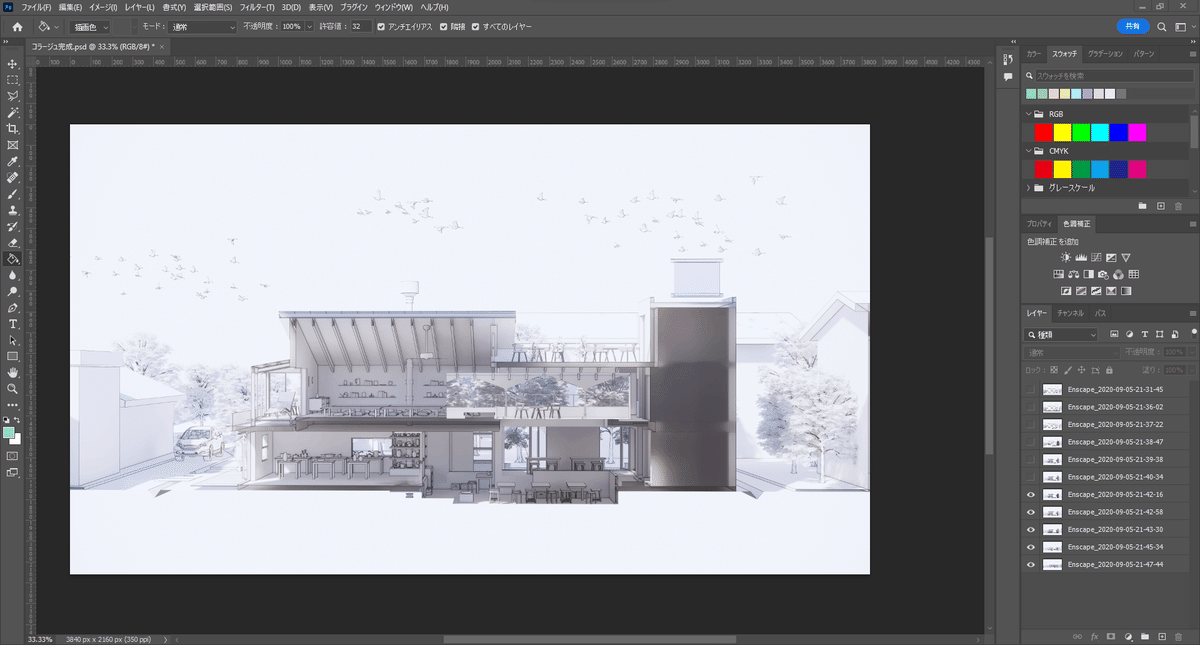

表現に大事な空間や形を残しながら、一番効果的に見せられる断面を探しながら重ねていきましょう。この繰り返しです。
![](https://assets.st-note.com/img/1671079730282-P7OFdGA3Em.png?width=1200)
![](https://assets.st-note.com/img/1671079730867-jG3WzGAYN1.png?width=1200)
![](https://assets.st-note.com/img/1671079731449-ZUT19RpQ0l.png?width=1200)
![](https://assets.st-note.com/img/1671079732032-EG79x8GOij.png?width=1200)
![](https://assets.st-note.com/img/1671079732627-3h3GVD35kj.png?width=1200)
![](https://assets.st-note.com/img/1671079733169-IL7ThBQodt.png?width=1200)
![](https://assets.st-note.com/img/1671079733661-KzYBLe2HLk.png?width=1200)

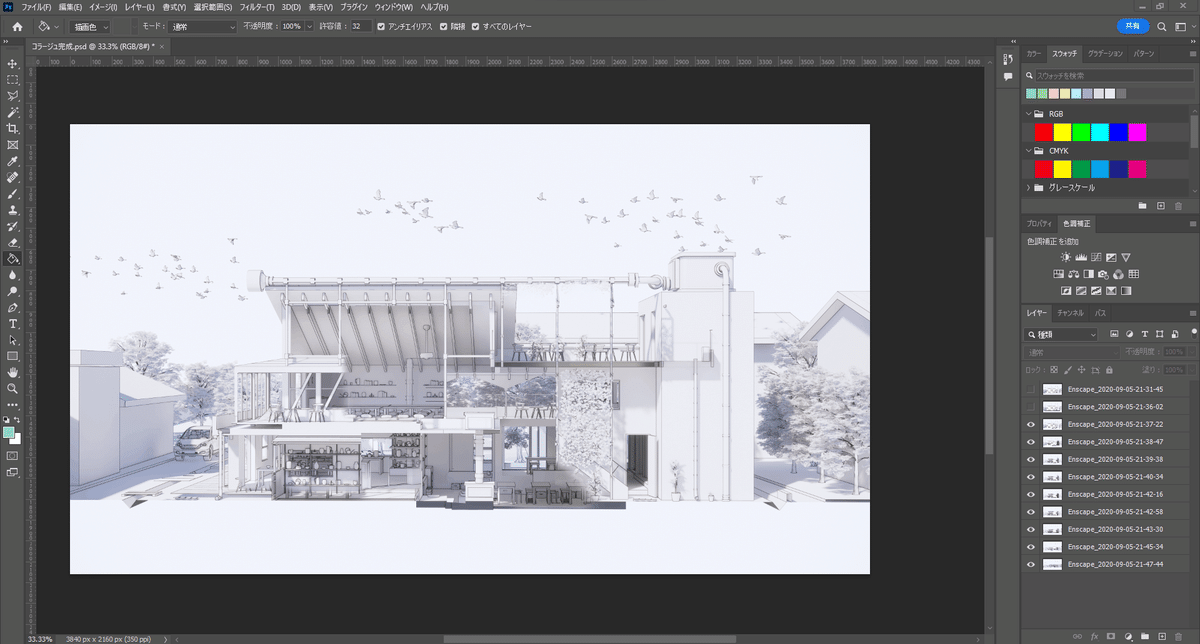

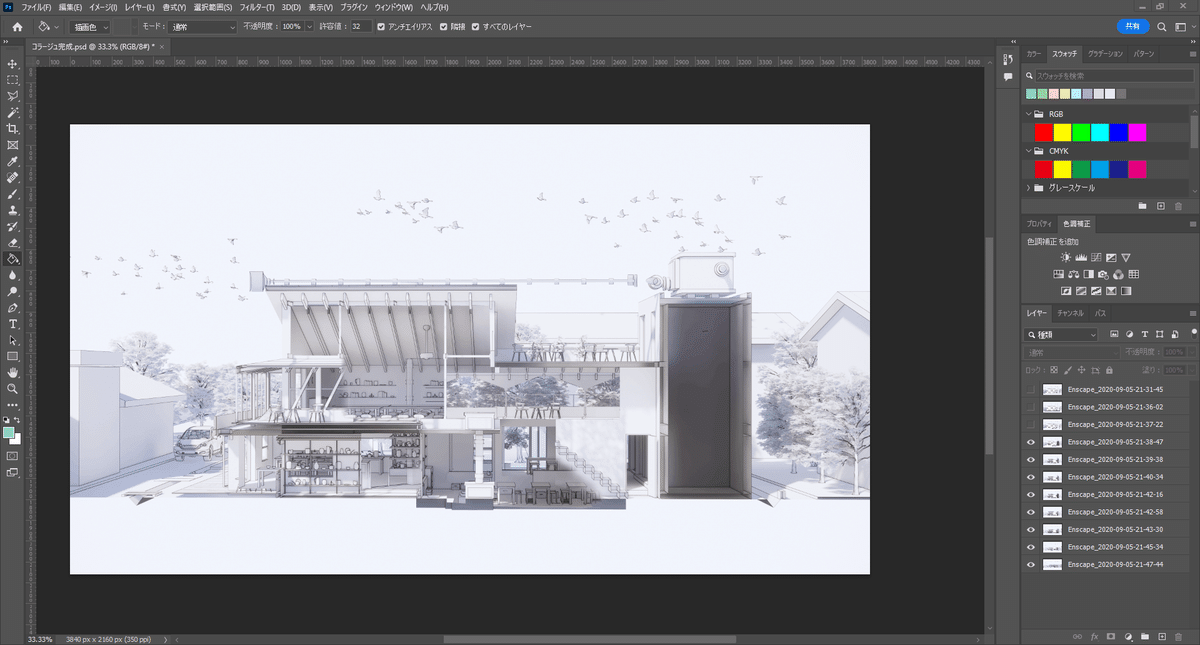

繰り返すとこんな感じです。すでに立面の情報も映ったパースがかさなっていますが、最後に一番手前の立面を重ねます。
![](https://assets.st-note.com/img/1671079734168-ScUMTm0QRa.png?width=1200)
立面と、中に見せたいもの絵をくりぬいてかさねます。
![](https://assets.st-note.com/img/1671077040691-g8n9GyXIYi.png?width=1200)

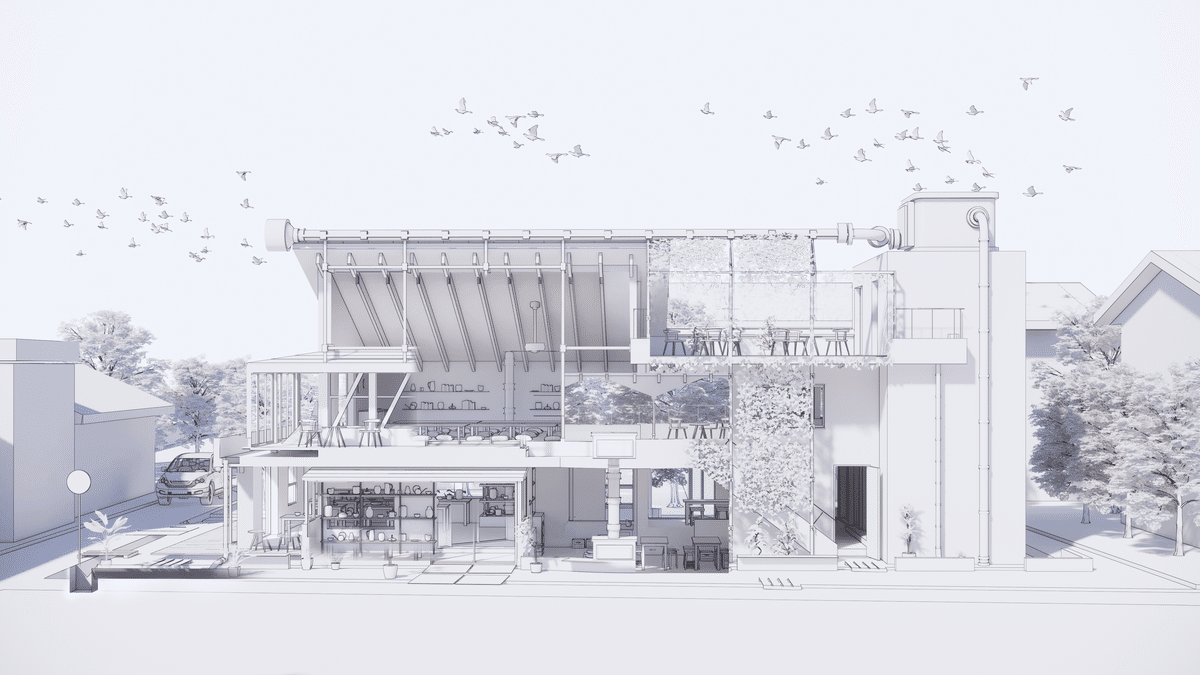

下絵が完成しました。
テクチャー・線についても紹介します。
3.画像加工

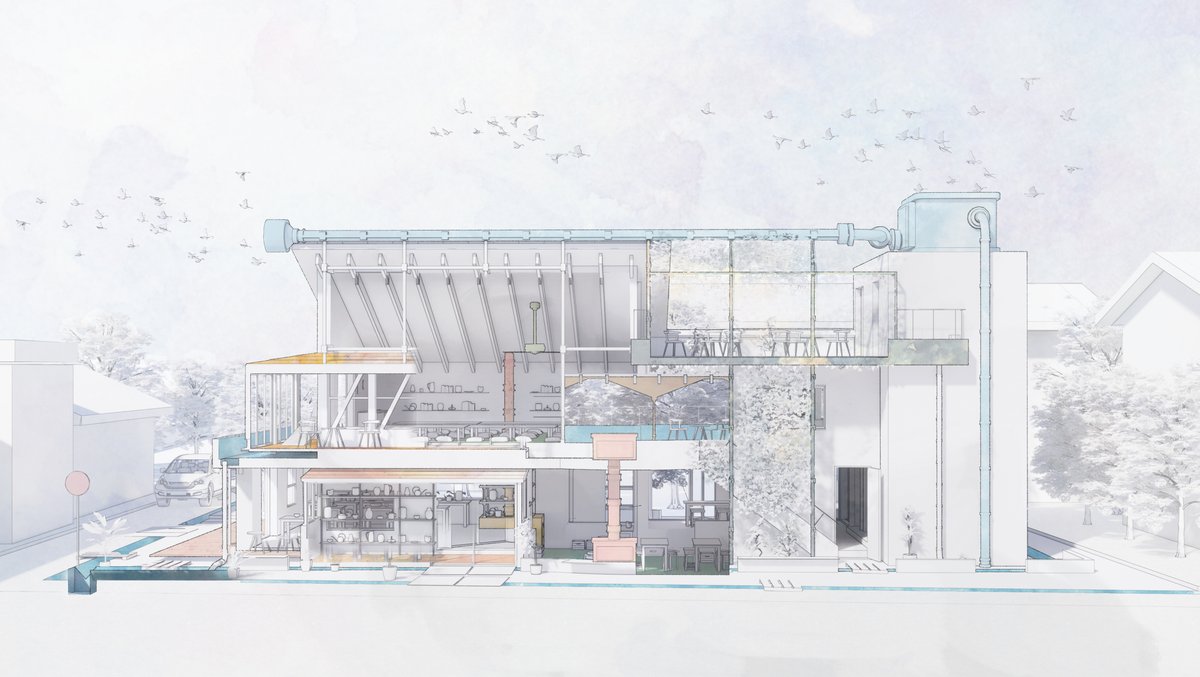

![](https://assets.st-note.com/img/1671081389562-RWZmJXfBFH.jpg?width=1200)
この画像のコツですが
①線の太さをランダムにして、表現したい部分のアウトラインをなぞる
②テクチャーを貼る(好み・案・コンペの戦略に依る)
いろんな空間や形を重ねたら、どこを目立たせたいかをはっきりさせる
ことで、より伝わり、映える一枚絵に仕上がります。
例えば下の部分
![](https://assets.st-note.com/img/1671082237091-KEkR41zkqJ.png?width=1200)
![](https://assets.st-note.com/img/1671082224268-tUtq130IUW.jpg?width=1200)

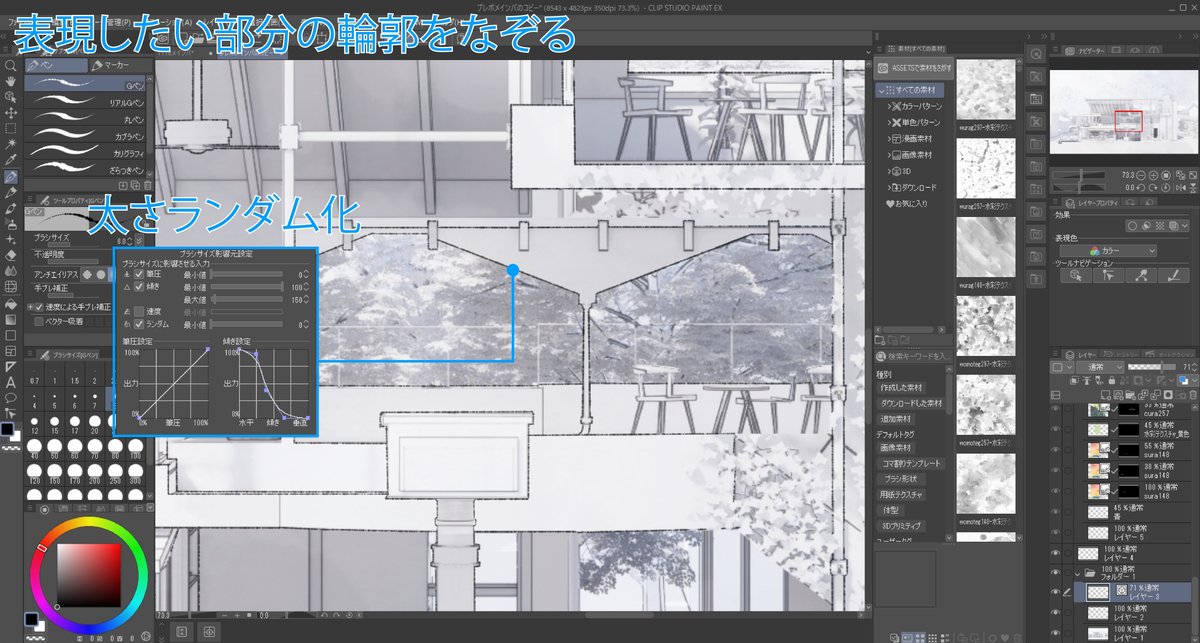

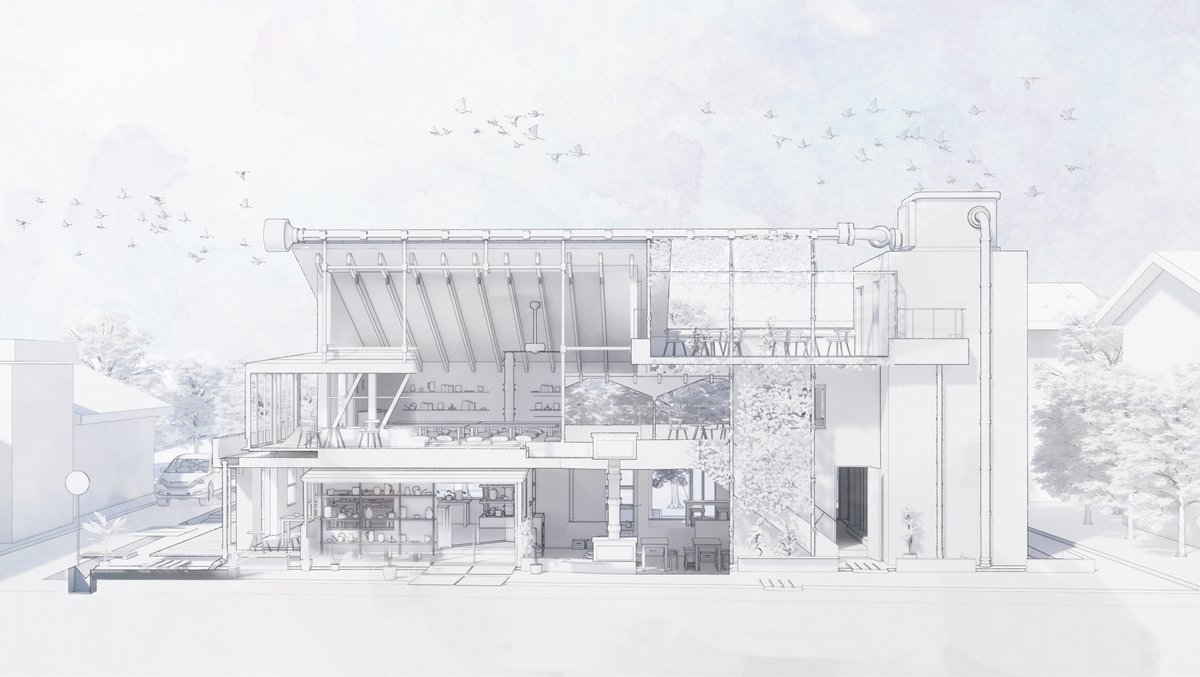

画像にも書きましたが、太さをランダムに設定しておくと、
手書きっぽさが出ます。線を描くとこんな感じです。
![](https://assets.st-note.com/img/1671082625554-sDTf00ewuU.jpg?width=1200)
テクチャーは白レンダリングに線を描いてるので簡単に貼れると思います。
下の絵は、水、緑、温熱環境がテーマだったので、そのアイデアに沿った色のテクスチャーを貼っていきました。
![](https://assets.st-note.com/img/1671081389562-RWZmJXfBFH.jpg?width=1200)
4.添景、そしておわりに
![](https://assets.st-note.com/img/1671083374326-piKuBJb3PI.jpg?width=1200)
添景を描いて入れて完成です。
以上がこのパースの制作過程です。
4.おわりに
建築は中身も外観も一貫したアイデアで見せて、
プレゼンしたい時がありますよね。
メインパースと、断面図を分けて作ることが多いと思いますが、
中も外もいっぺんにまとめて一枚絵に出来たら、
一貫性のあるストーリーに見え、プレゼンもより良くなると思います。
制作過程としてまとめました。皆さん制作に役立てたら幸いです。
