〈Blender〉モデリング初心者が女の子を作って動かすまでの備忘録 #10【リギング2】

こあろ

2020年11月7日 13:52

今回はウェイトペイントを行なっていきます。
初心者が「多分そうだろう」と憶測で書いている部分もあるので、間違っていたらごめんなさい！

前回の説明

まず#9で行ったペアレントの「自動のウェイトで」がそもそもどういう挙動か。

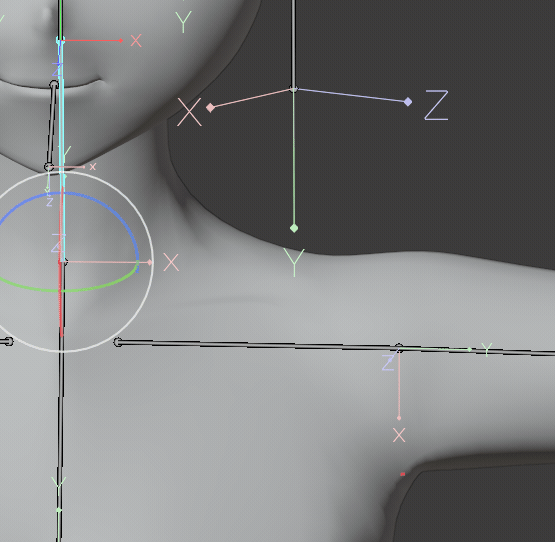

白い塔：ボーン　円：ウェイトペイント

視覚化するとこう（らしいです）。真ん中からじわ～っと伝わっていきます。

「自動のウェイトで」はこれを全てのボーンが一斉にモデルに対して行い、ウェイトが自動で均等に塗られることでモデルが動作するようになります。

ではそのウェイトとは何か？

ウェイトとは

ウェイトとは各頂点ごとに割り振られる「移動度合い」です。
頂点とボーンは#9で行ったペアレントで紐付けられるのですが、「紐付けられたボーンが動いた時、どの程度そのボーンに付いていくか」を数値で表します。その量がウェイトで表されます。

ウェイト値は0~1.0の間で設定でき、数字が大きいほどボーンに強く付いていきます。

キャラクターモデルはボーンに沿って頂点が大量に動き、体が動いて見えるといった仕組みです。

【ウェイト値の上限】

1つの頂点に複数ボーンのウェイト情報を格納させることができます。
ですが、ウェイトは各頂点で上限1.0 までで、それを超えると正常に動作しません。

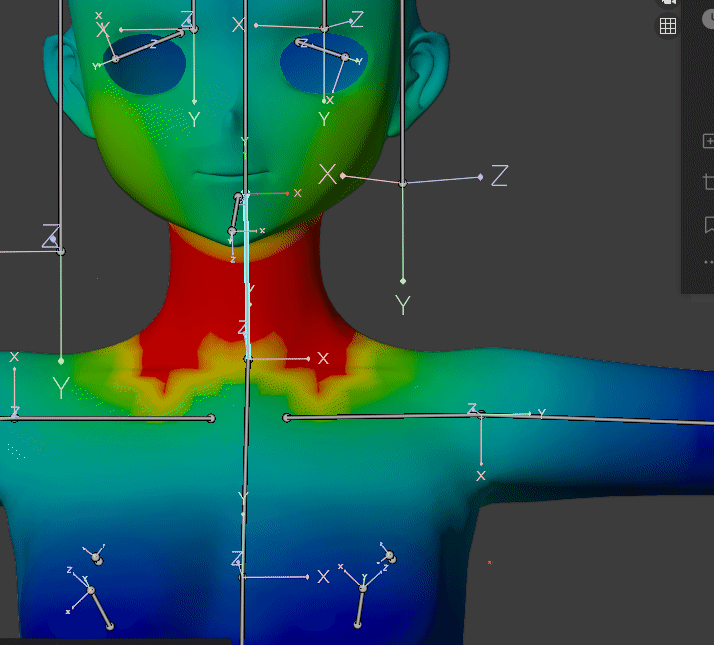

「自動のウェイトで」はじんわり各ボーンからウェイトが各頂点に伝わっていくため、1.0を保ちながら且つ綺麗にウェイトが全身に塗られます。

〈ウェイトの上限例〉肩ボーン+肩の補助ボーン+上腕ボーン＝必ずウェイト1.0以内に

#9で追加した補助ボーンは、意図的に動いてほしくないところに置くことで、優先的に補助ボーンに高い値が振られる仕組みを利用しているって感じですね。

ウェイトペイントで微調整

ボーン＞ボディの順に選択し、ウェイトペイントモードにします。

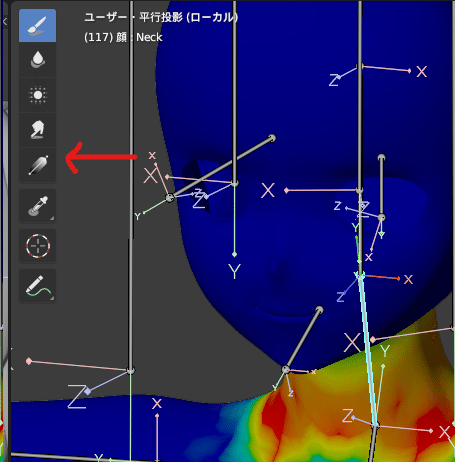

そうすると「Ctrl+左クリック」でボーンを選んだり回転させながらウェイトを調整することができます。

【各頂点とボーンの紐付けられ方】

各頂点のウェイト情報は「頂点グループ」に格納され、いくつでも作ることが可能です。

「頂点1個ずつになんのボーンが紐づいているか」と言う見方ではなく、「そのボーンにどこの頂点が割り振られているか」と管理するのが頂点グループです。
頂点グループとボーンの名前を一緒にすることで、各ボーンと同名の頂点グループに格納されている頂点が連動し動きます。
「自動のウェイトで」ではウェイト塗り、頂点グループの生成までを自動で行ってくれます。

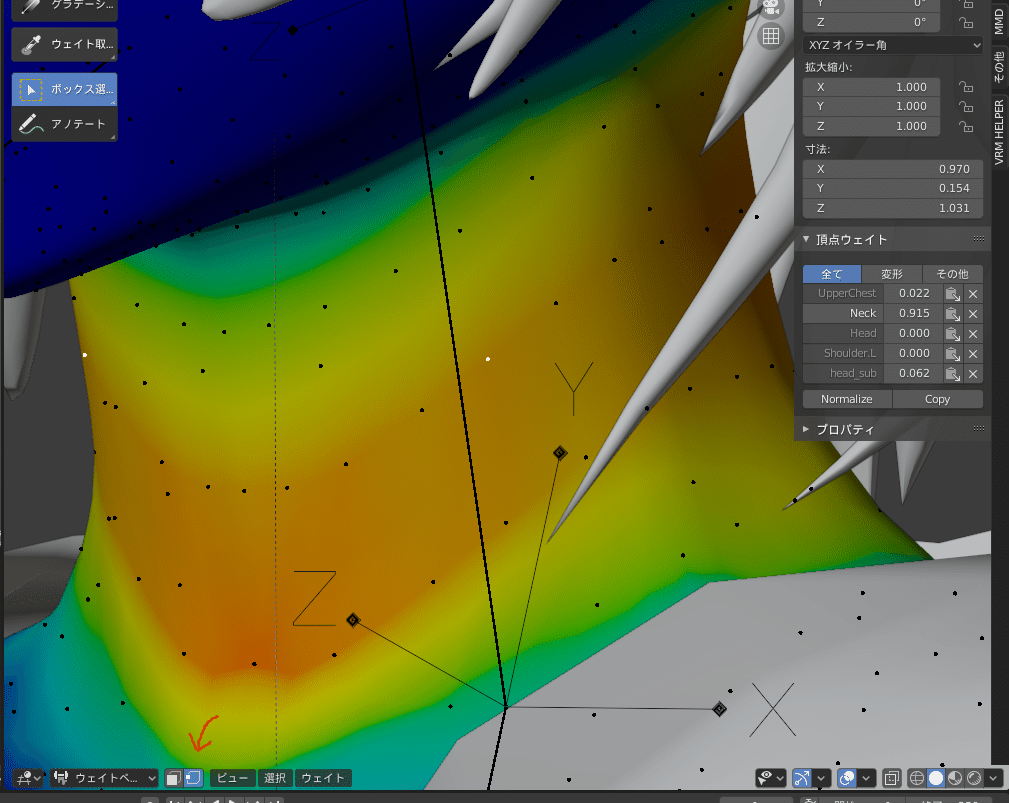

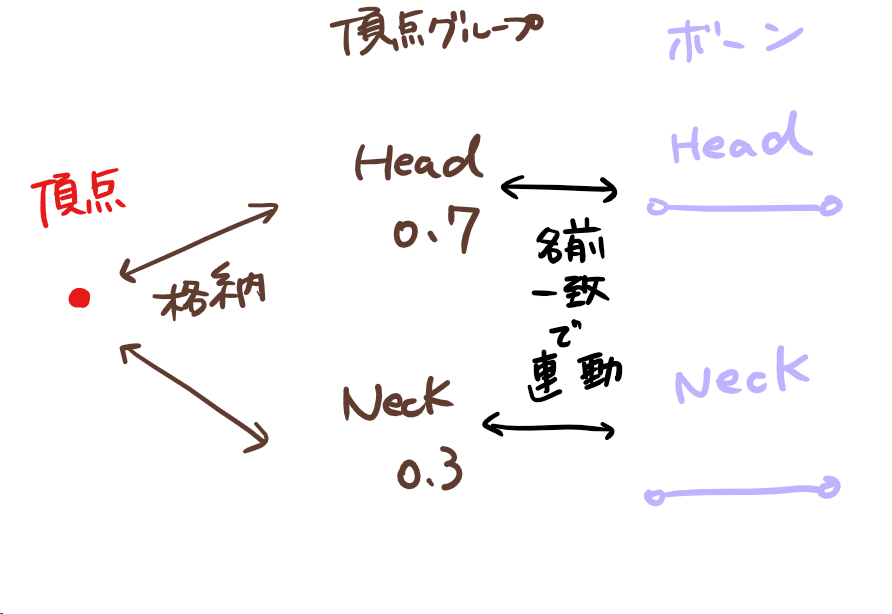

ある頂点→Head頂点グループに0.7、Neck頂点グループに0.3ウェイトが格納されている→Headボーンが動いたら0.7分ついて行く

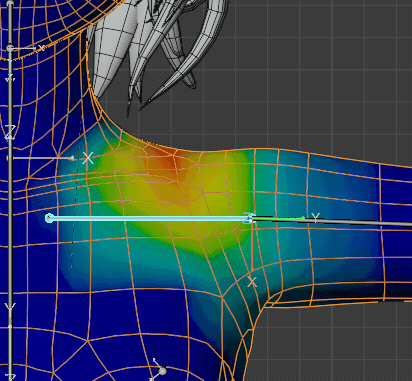

例えばShoulder.L頂点グループを選択すると以下のように変色します。Shoulder.Lボーンが動いたら動く頂点がここにありますよ、と色情報で表示されます。
頂点ではなく滑らかなグラデーションで表現されるため、あたかも面にウェイトが振られているように見えますが、あくまでも頂点1つ1つにウェイトは割り振られているため、頂点が変色していると見た方が良いと思います。
影響度が視覚化しやすいよう、滑らかにグラデーションが掛かっているだけです。(多分)

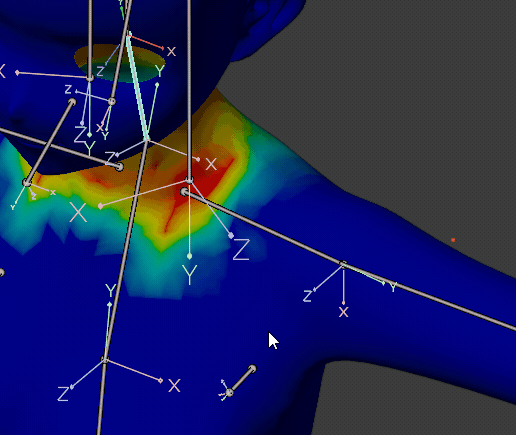

なので以下画像のように、変色した部分にある頂点はShoulder.Lボーンが動くと一緒について行く=体が変形するといったイメージ感じです。
