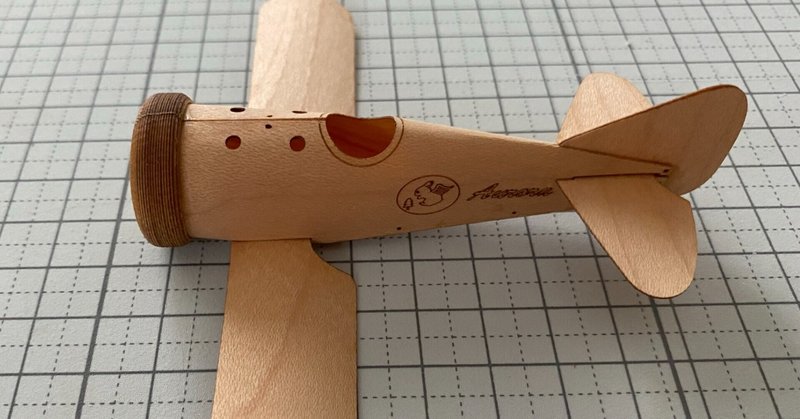

Aurora mk2(Biplane Type EF1ES mk2)を作ってみよう!-vol.02:BODY組み立て編-

~☆
今回の記事は初めて作る人の目線でアシスタントのキペコが「Kipera craft」に頑張って挑戦するお話しです。
☆~☆~☆~☆~☆~☆~☆

今までよりきれいにエンジンも完成したのでBODYづくりに励むペコ。

使用する説明書はこちら▽

画像2

画像3

BODYの制作に使用する部材シート2枚▽

画像4


1:部材シートからパーツをデザインカッターで切り離し、②上主翼と③下主翼に水を含ませる(説明書 1/画像 1.2)

画像5

片面だけ水を塗るペコ。すると、自然に曲線ができますペコ。

画像6


2:⑥胴体と⑩胴体下部材セットフレームを接着(説明書 2.3/画像 3)
配置はこんな感じペコ。

画像7

ピンでずれないように固定して接着するペコ。

画像8

画像9

接着部分が乾いたら、⑥胴体の表面に水を含ませて自然に⑥胴体が曲がるペコ。


3:⑨胴体上部繋ぎ材を接着する(説明書 4/画像 4)
⑨胴体上部繋ぎ材の表面に水を含ませて

画像10

⑥胴体の前部の裏に接着。(絵柄のないほうが裏です。)小さい穴にピンをさして接着するとずれが防げるペコよ~。

画像11

片方だけ接着。⑥の胴体の接合部分にさらに水を含ませましたペコ。

画像12

画像13

接着時は指先かピンセットでしっかり固定して乾くのを待つペコ。⑥の胴体に水を含ませていても、⑥の胴体の離れている部分が左右に反発する力のほうが強いので、パーツが割れないように気を付けるペコよ~。


4:⑤垂直尾翼を2枚張り合わせて、④水平尾翼と⑤垂直尾翼を⑥胴体後部に接着する(説明書 5/画像 5)
接着剤を面にして塗るペコ。ずれないように気を付けるペコよ~。

画像14

画像15

④水平尾翼を⑥胴体にはめ込み、⑤垂直尾翼をはめ込むペコ。接着するまえに、⑥胴体と⑤垂直尾翼の緑の〇にピンをさして位置を合わせて、接着しますペコ。接着時は、⑥胴体と⑤垂直尾翼をピンセットで固定して乾くまで待つペコ。(説明書画像:5参照)
この時も⑥胴体の曲がる部分にすこーーし水を含ませておくよいですペコ。


5:③下主翼2枚を⑥胴体に接続する(説明書 6.7/画像 6.7)
③下主翼は、1で水を含ませているので、⑥胴体のカーブの穴にきれいにはまるペコよ。

画像16

画像17

画像18

⑥胴体をひっくり返して、⑧下主翼繋ぎ材を片方の小さい穴にピンをさして固定、問題なければ接着、ピンセットで固定して乾かしますペコ。

画像19

片面が乾いたら、ピンを抜いて、もう片方の穴にピンをさして位置を決めたら接着して固定。⑤下主翼同士がつながったペコ◎


7:⑦胴体下部材を⑥胴体に接着する(説明書 8.9.10/画像 8.9.10)
⑦胴体下部材の凹⑩胴体下部材セットフレーム凸を合わせて位置を合わせ、後方部分のみ先に接着し乾かしますペコ。

画像21

乾いたら⑥胴体前方の⑧下主翼繋ぎ材とを接着するため、⑬下主翼繋ぎ材取付用治具を長方形の切込みに差し込み、⑦胴体下部材を接着するペコ。

画像21

小さな4つの穴にピンをさして固定すると更なるズレ防止になるペコ。
(⑬下主翼繋ぎ材取付用治具は、不要なため取り外しますので、接着しないように要注意!)

接着が乾いたら、⑬下主翼繋ぎ材取付用治具を取り外して⑥胴体の前方のヒラヒラに水を含ませて曲げやすくするペコ。
⑥胴体の前方のヒラヒラを内側に曲げて、ピンで⑥胴体の前方のヒラヒラ+⑦胴体下部材+⑧下主翼繋ぎ材の小さな穴4つをピンで通す。串刺し状態ペコな~。

画像22

位置が決まったら接着するペコ。

画像23

ピンセットでしっかり固定。

画像24

⑥胴体の中はこんな感じペコ~♪

BODYづくりも動画があるので、参考にしてくださいね!
Aurora mk2のBODY組み立て動画▼

画像25

---------

ボディーができたので、主翼もう1枚の主翼を付けて完成まで進めるペコ!
「Aurora mk2(Biplane Type EF1ES mk2)を作ってみよう!-vol.03:プロペラつけて完成編-」です。お楽しみに!

---------
