初心者がUnreal Engine 5でPCゲームを作る Day4 ~ SpineモデルをUEで動かす

Day4まとめ

  • プロジェクトを立て直すのはこれぐらいにしておこうな

  • SpineのAnimation関数完全に理解した

    • Set Animation関数で強制的に指定したアニメーションに設定

    • Add Animation関数で指定したアニメーションを次に再生

      • 再生の塩梅はDelayで調整する

    • Add / Set Empty Animation

    • トラック(レイヤー)で重ねて再生できる

      • 0番が一番下

未来のことを考えた開発

ディレクトリ整理

Unrealはディレクトリ構造を後から動かすのがとても苦手らしい。
とはいえ、どのようなファイルが生成されていくのかよくわかっていないので、今は一旦以下のみ行った。

  • プロジェクト名のフォルダを親にする

  • SpineデータをCharactersフォルダ以下にキャラ名を添えて整理

  • Coreフォルダにブループリントをまとめる

  • Spineのデータをリネーム

    • SPINE_skeltonname


BPのみに依存するなかれ

BPは結構重くなってくるらしい。
C++でできることはC++でやった方がいいみたい。
特に変数を扱う場合はC++のがいいそうなので、ゲーム処理を書くときはC++を使うことを検討した方がいいかも。

Spineキャラを動かしたい

Day1でインポートまで済ませたキャラクターを動かしたい。

待機中

インポート後の対応について公式の使い方動画があった。

Actorに対してBPを設定。
イベントグラフにSet Animation関数を配置。
EventBeginPlayから実行で指定。
AnimationNameにidleを指定しLoopにチェック。

これで完璧に動くはず! とくと見よ!

デッケ~足

カメラがおバグりになられていた。
なんか上下に動いているので多分アニメーション自体は無事できている。

ブランクプロジェクトからやり直す

Day3でやった通り、ActorにSpringArmを取り付けカメラを設置しているが、それとは関係のないカメラが使用されている模様。

設定したカメラの視点

保存しようとしたときにプロジェクトにもともと入っているマップデータがバグって保存できないという事象も発生。
問題を手元でコントロールできる範囲にとどめるため、ブランクプロジェクトからやり直す。

やみのなかにいる

カメラの再設定

ActorじゃなくてCharacterで作り直せばいいのでは

CharacterにすればGamemodeから主人公として設定することができ、
そうするとカメラも機能する気がする。

機能した。
Gamemodeを新規に作ってデフォルトのポーンクラスに設定したら無事出た。きのうのチュートリアルが早速生きてうれしいね。

境界線描写をなくしたい

口の周りや目の周りなど、パーツの境界線に描写が追加されている。

上記症例はUnityでの報告だが、エクスポートの設定で問題が起きているようなのでUnrealでも同じ現象のはずだ。

公式ドキュメントも確認してみると、
「Spine-UEは乗算済みアルファをサポートしていません」
とのこと。書き出しで乗算済みアルファを外して再度インポートする。

クラッシュした。

おいふざけんなよ。

プロジェクトをみだりにクローンするなかれ

  • 一度Spriteとboneを削除して再読み込み

    • クラッシュした

      • インポートそれ自体に何か問題がある

  • テキトーなpngファイルだけインポート

    • 何も問題なかったので、Spine-UEの問題っぽい。

  • .atlasをインポート

    • 問題なくインポートできた

    • .jsonをインポートしようとして死んでいる。

とりあえずここまで特定した。

前回エラーを特定したときのように再度ビルドをかけようとフォルダ内を検索してみると、プロジェクト名がクローン前のままのファイルがめちゃくちゃたくさん残っている。
Unrealではプロジェクトの名称変更はサポートされていませんと言われたがこういうことか。
おとなしくファイル全消ししてゼロからプロジェクトを立て直すことにする。

立て直してみた。


おい。

マジすか?
一旦Spine-UEの最新をpullして再度導入してみる。


あっさり成功した。
プロジェクト作り直しまくってるうちに何か間違えてたのだろう。
予想だがSpine-UEのプラグインフォルダを別プロジェクトからコピペしたのがおそらくよくなかった。プロジェクトごとに何かファイルを生成しているっぽいので、そいつの参照がイカれたのではなかろうか。

気を取り直してインポートしたファイルを確認。

レンダリング設定を変更したら境界線はちゃんと消えた。よし!

アニメーション設定

モーションさせると残像が残って見えるのをなんとかする

  • モーションブラー削除

    • 変わらず。

  • アンチエイリアスのモードをFXAAに変更

    • いい感じになった!

キー入力に反応して動かす

  • ADキーで左右移動

  • WSキーで上下移動

    • 組み合わせて斜め移動もできるように

  • 左クリックで杖を振る

  • 右クリックで本を開く

    • 後々、再度右クリックで本を閉じられるようにする

という動作を仕込んでみる。
対応するInput Systemを用意した。

WASDでの移動

まずはDay3でやったチュートリアルの通りに組む。

XYで2つ用意。座標反転は一旦入れないでおく

今のカメラが真横から見ているので、このままではY軸動作がよくわからんはず。
カメラ視点を変更する。

ナナメから見下ろす

動いているのがわかるように、Planeと目印になるCubeを何個か配置し、マテリアルを設定する。
マテリアルの配置場所はこれに倣って以下とする。

  • Project

    • Material Library

      • Debug

デバッグ用のマテリアルが製品に入らないように整理できるね、ということらしい。

サイズ確認用のハリボテActorと、CubeとPlaneを照らすDirectional Lightを設置する。

デバッグフィールド完成

そしていざ再生すると……動けない。

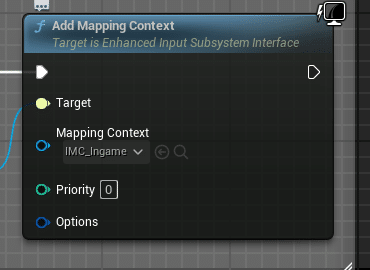

一応仕込んだクリックでのアニメーションも発動しないと思ったらキーマップをAdd Mapping Contextにアサインし忘れていた。

こういうポカミス、無限にやってしまう

怪しすぎる動きの修正

とりあえず動けた。

左右反転とか移動速度とか、Cubeの陰影とかその辺は置いておいて、

  • 杖、本

    • クリックしっぱなしでタメが発生

  • ダッシュ

    • アニメーションが移動中ずっと再生になってない

のを修正する。
杖、本は発火をTriggeredからStartedにしたらいけた。
タメれるものはTriggered、タメれないものはStartedとしよう。

ダッシュはできるかな~と思って座標移動の後にルーティングさせてたけどダメそうなのでおとなしくチュートリアル通りのTick処理に書き換える。

いやまてよ。TickごとにIdleになるようになんて設定したら杖振るモーションとか上書きされないか。
まあ一回実装してみるか。

アニメーション管理方法を探る

Tick + Set Animationでの実装による不都合

  • idleにしてもDashにしても毎Tickやろうとする

    • 1コマ目しか出てくれない

    • 他のアニメーションを再生できない

先ほどの動画の続きで解決法が指示されていたので確認する。

  • アニメーションはTrackという概念で管理されている

    • 絵で言うレイヤーのようなもん

      • Track0が一番下

      • 数字が大きいアニメーションが上

    • Track0にIdleを設定

    • Track1にアクションを設定

      • アクションが終わったらTrack1を消す

        • Add Empty Animation 1回全部再生させたい場合

        • Set Empty Animation キーを離したらソッコー元に戻したい場合

      • すると下でずっと回っていたIdleが現れてくれる

    • Track0にダッシュを設定

      • キーを離したらTrack0でまたIdleを再生し始めるように

という感じで処理するみたい。

Dashの処理

一旦できた。

発狂しそうな絡まり方だ……

XYを別々で扱うからこんなことになる。
アニメーションも割愛するがバグっていて、ナナメ移動の後一方向移動に戻るとIdleになる。
処理を簡易にするためにInputをVector2Dにする。

デフォルトでX軸に1とされるため、
Y軸にする場合は「スイズル入力軸値」を設定する模様。
これとNegateを組み合わせて入力方向を指定するというわけだ。

だいぶコンパクトにまとまった

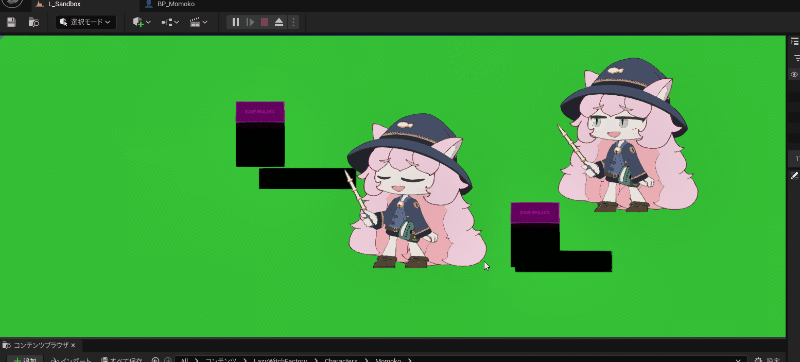

うごいた~~~

これ、本がフワっと追従してくるようにとかできたらアツいな。
Todoに追加しておこう。

明日以降はアニメーション遷移をさらに突き詰めていく。
具体的には、開いた本を閉じるアニメーションを追加する。
条件式をうまく使わないといけなさそう。
