Revitで床に勾配をつける方法
Revit初心者さんから、「床に勾配をつけるにはどうしたらよいですか？」
という質問を頂きましたので解説をしたいと思います。
０．準備
形状が複雑な場合は、下書きをしておきます。このとき、曲線は参照面で作成ができないので「建築」タブの【モデル線分】を使うと良いです。
１．平面図ビューを開きます。
２．「建築」タブの『構築』パネルの〔床〕の【床意匠】をクリックします。
３．「修正｜床の境界を作成」タブの『描画』パネルのコマンドで平面形状を描きます。下書きを描いた場合は【選択】（下図の赤丸のコマンド）をクリックすると下書き線をクリックできます。
４．「修正｜床の境界を作成」タブの『描画』パネルの【勾配矢印】をクリックします。
①勾配の開始点をクリックし、②終点をクリックします。アールの形状の場合は下図のような形です。
５.
始点と終点の高さが決まっている場合
「プロパティの」
矢尻レベルオフセット に ①始点の位置の高さ
矢先レベルオフセット に ②終点の位置の高さ を入力します。
勾配が決まっている場合
「プロパティの」拘束の「指定」の勾配端部をクリックし、「勾配」に切り換えます。
勾配を入力します
６．「編集モードを終了」をクリックします
完成しました。
3Dビューで見てみましょう
修正したい時は、床を選択し、「修正｜床」タブの『モード』パネルの【境界の編集】をクリックすると修正ができます。
お知らせ
Revit＋TwinmotionではじめるBIM＋建築ビジュアライゼーション
こちらの書籍ですが、出版社のご協力により、こちらのQRコードよりご購入頂くと２つの特典をご用意しました！
1. １割引き＆送料無料お届け
2. ２章の基本操作のRevit2024の動画解説視聴ができます。
（書籍は2023バージョンで執筆しています）

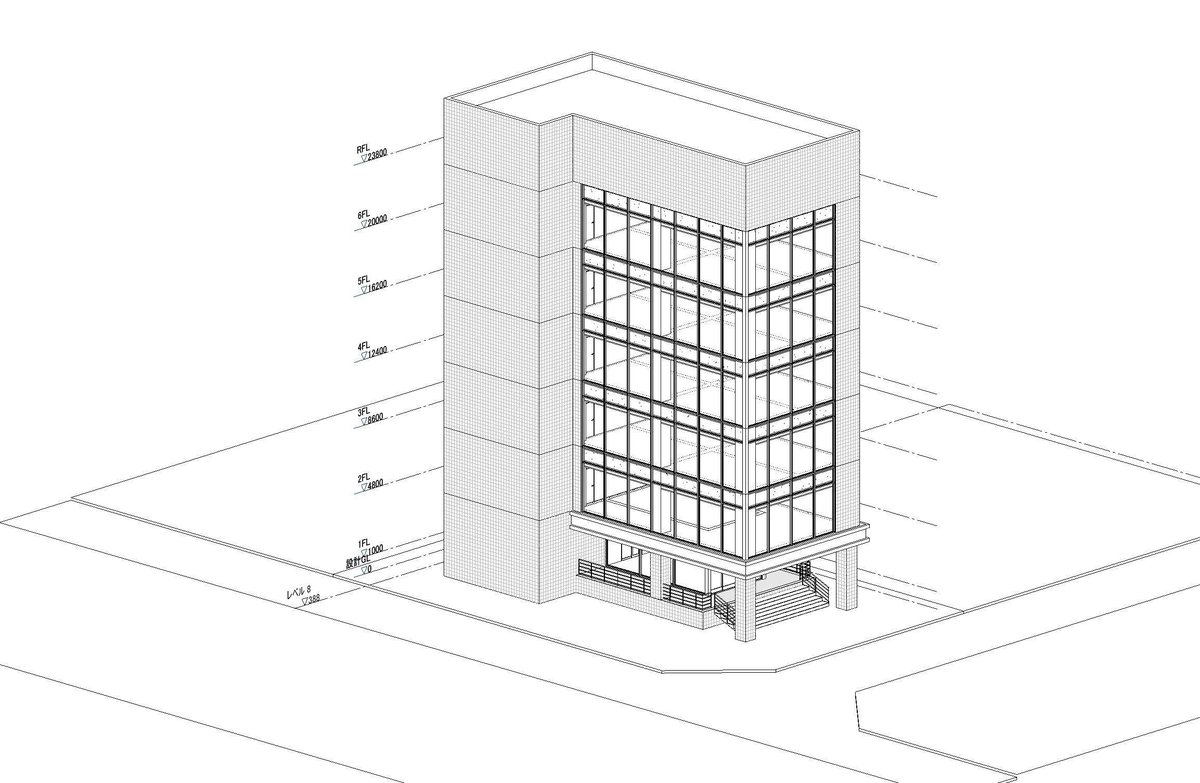

書籍ではLumionの本では下記のモデリングを行います。基準階を作成し、１Fと最上階のデータをリンクで合成して完成させます。

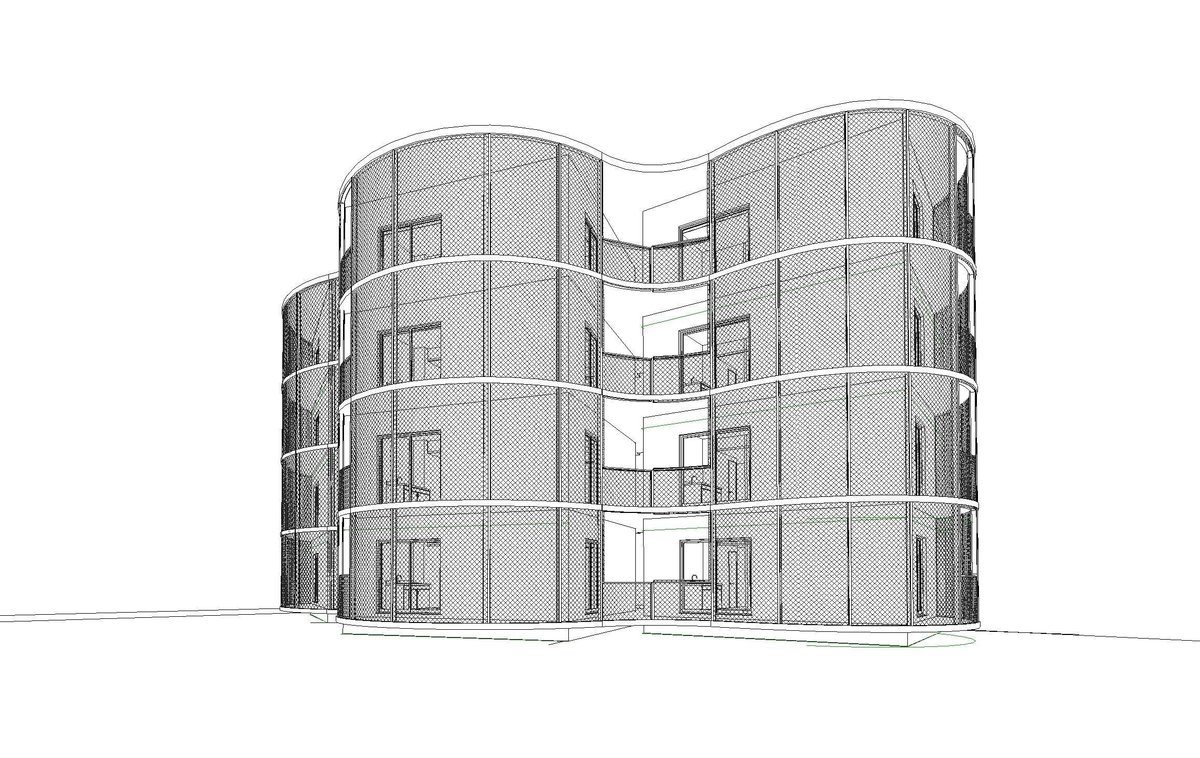

Twinmotionの本では下記のモデリングを行います。基準階を作成し、外部のアールの形状の床とスクリーンデータをリンクして合成させて完成させます。
