第2種電工・技能 【ゾーン式複線図】 <連用取付枠は複線図不要 No.1の結線手順>

nishi_morinaga

埋込連用取付枠の結線手順(複線図なし) No.1

候補問題No.1に登場する埋込連用取付枠への結線を単線図から直接行う手順を説明します。

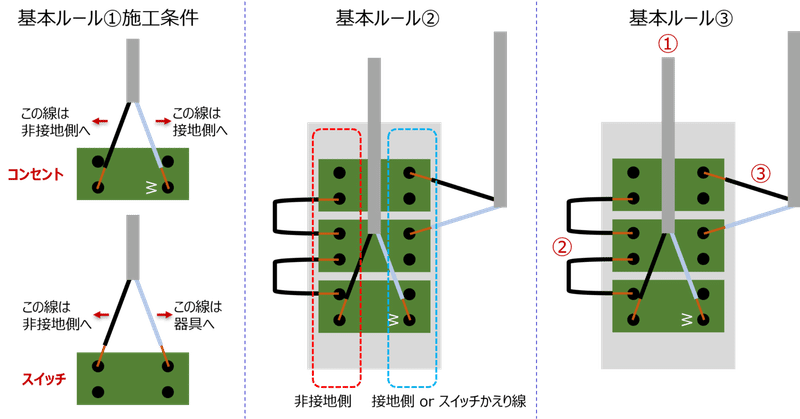

基本的なルールについては、以下をご覧ください。

候補問題No.1の埋込連用取付枠の単線図

この単線図(埋込連用取付枠部分)を見たら、次のことをイメージします。
 ・スイッチがあるので、非接地側用に芯線が1本
 ・スイッチが3個なので、スイッチかえり線が3本
 ・つまり、ケーブルが2本必要
 ・黒のわたり線が2本必要

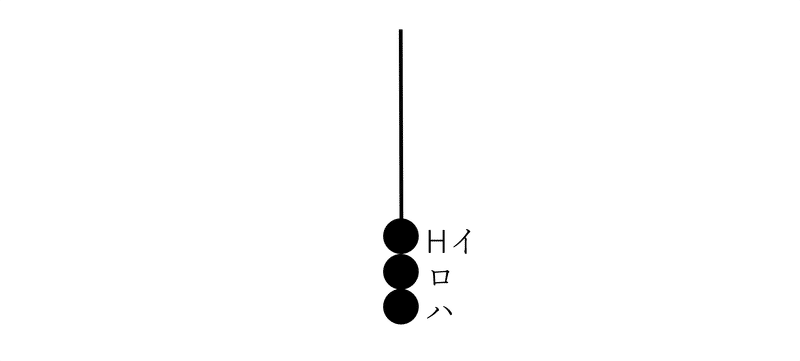

単線図(埋込連用取付枠部分)

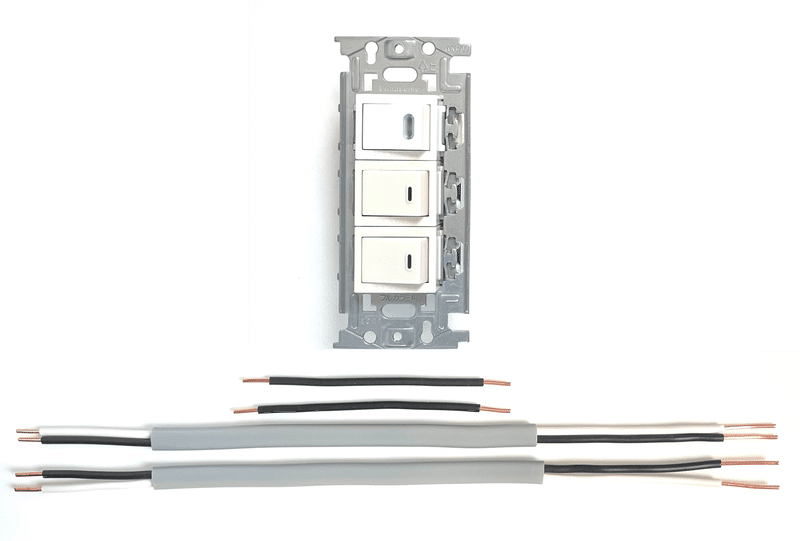

使用する材料

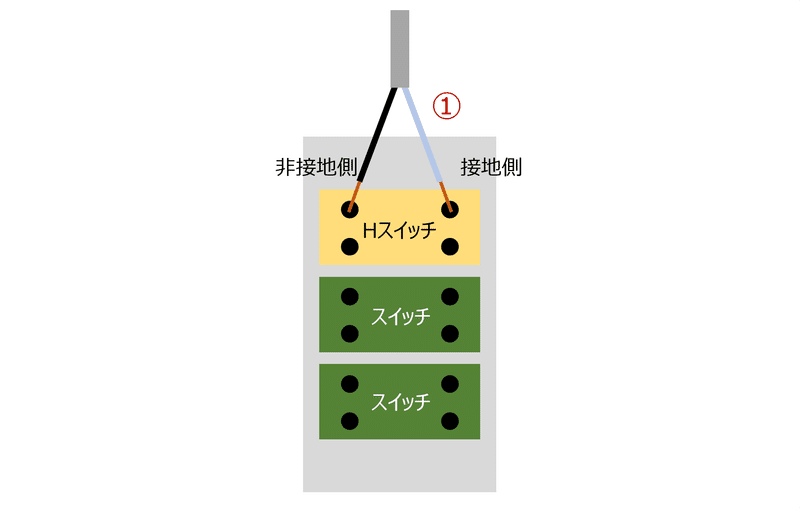

手順①

・上段のスイッチ(位置表示灯内蔵)に結線
  ・左側に非接地側(黒)
  ・右側にスイッチかえり線(白)

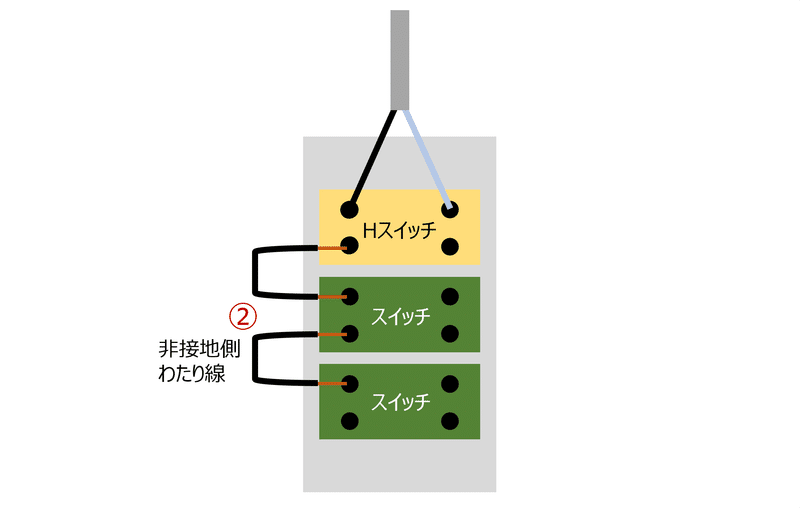

手順②

・中段、下段のスイッチへのわたり線(黒)をつなぐ

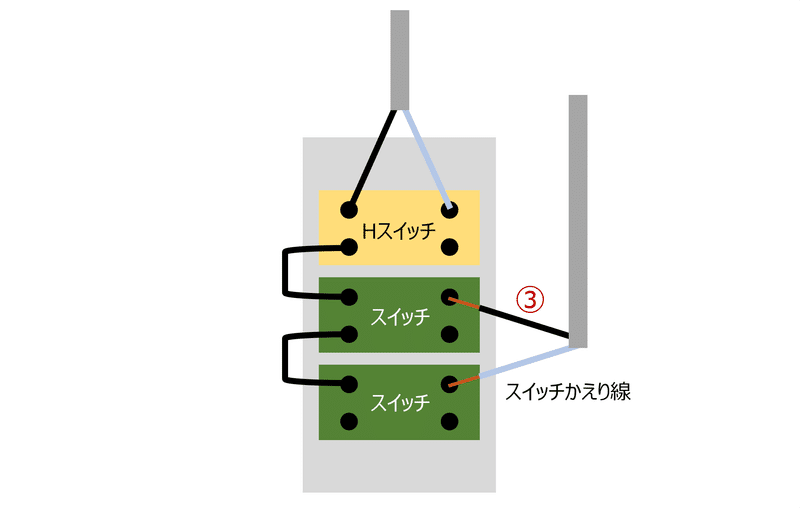

手順③

・中段、下段のスイッチにスイッチかえり線をつなぐ
  ・中段に黒の線
  ・下段に白の線
 →色はどちらでもいいのですが、2芯ケーブルをスイッチかえり線に使う際には、上のスイッチから黒白の順に統一しておきます

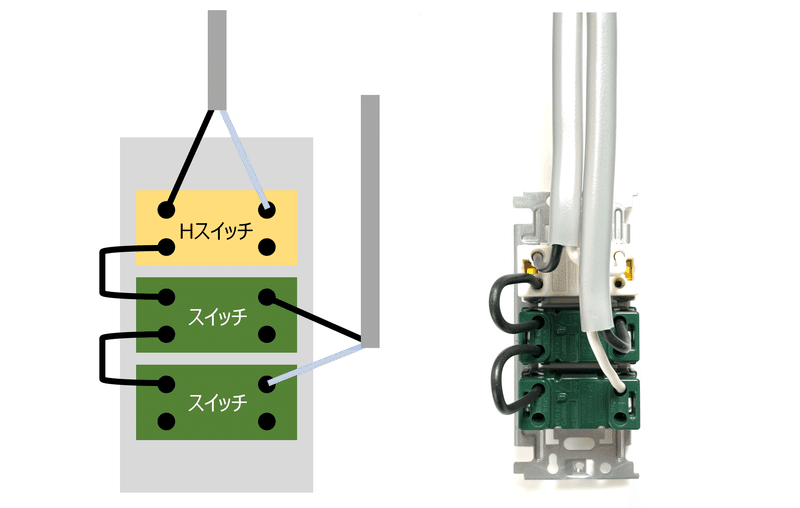

完成です。
