第2種電工・技能 【ゾーン式複線図】 <連用取付枠は複線図不要 No.2の結線手順>
埋込連用取付枠の結線手順(複線図なし) No.2
候補問題No.1に登場する埋込連用取付枠への結線を単線図から直接行う手順を説明します。

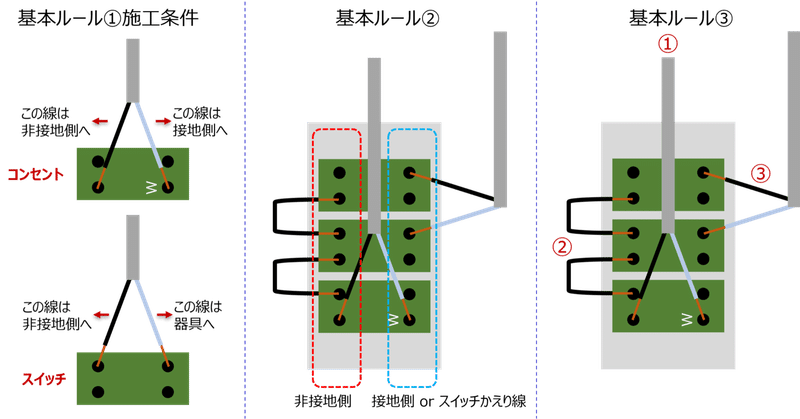

基本的なルールについては、以下をご覧ください。

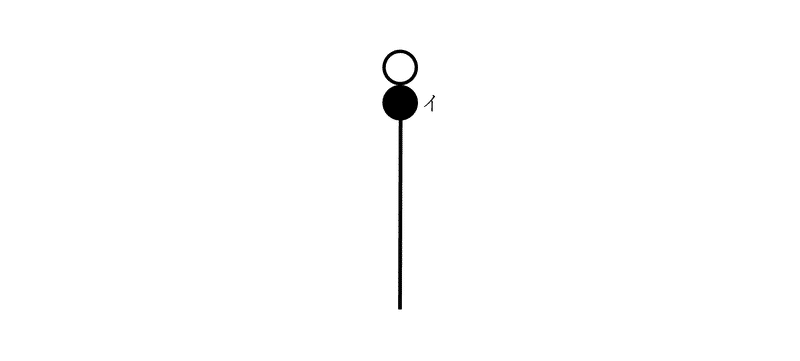

候補問題No.1の埋込連用取付枠の単線図

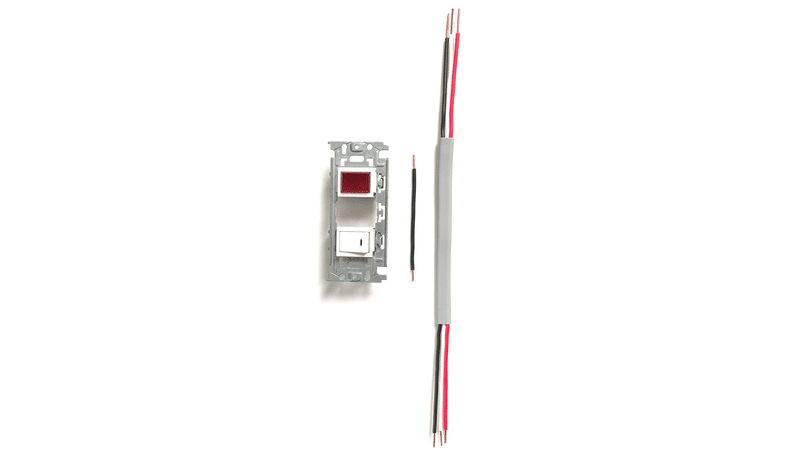

この単線図(埋込連用取付枠部分)を見たら、次のことをイメージします。
・スイッチがあるので、非接地側用に芯線が1本
・パイロットランプがあるので、接地側用に芯線が1本
・スイッチかえり線が1本
・つまり、3芯ケーブルが必要
・パイロットランプが常時接続なので、黒のわたり線が1本必要
![](https://assets.st-note.com/img/1655418188952-YZ8SbxhwOT.png?width=1200)
![](https://assets.st-note.com/img/1655418197519-jbCx8DjMHU.png?width=1200)

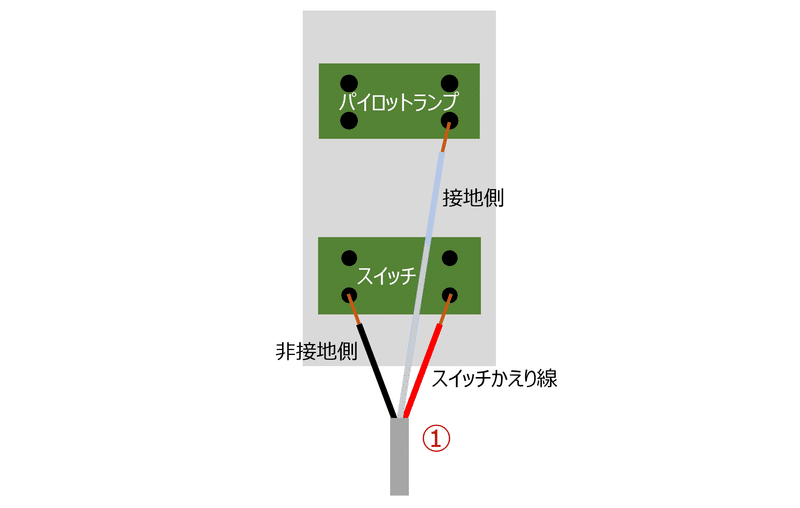

手順①
・3芯ケーブルを結線
・下段のスイッチの左側に非接地側線(黒)
・パイロットランプの右側に接地側線(白)
・スイッチの右側にスイッチかえり線(赤)
![](https://assets.st-note.com/img/1655419156634-n60LSS8C6a.png?width=1200)

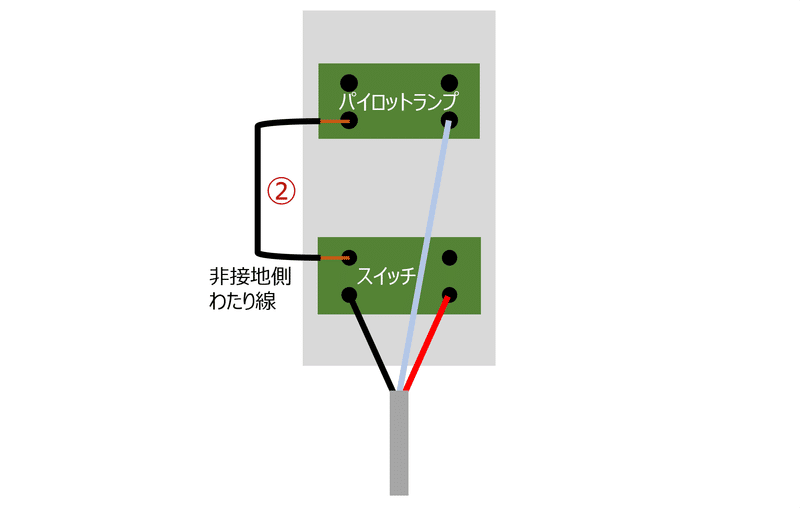

手順②
・スイッチからパイロットランプへのわたり線(黒)をつなぐ
![](https://assets.st-note.com/img/1656477193203-aZXVfUXrZG.png?width=1200)

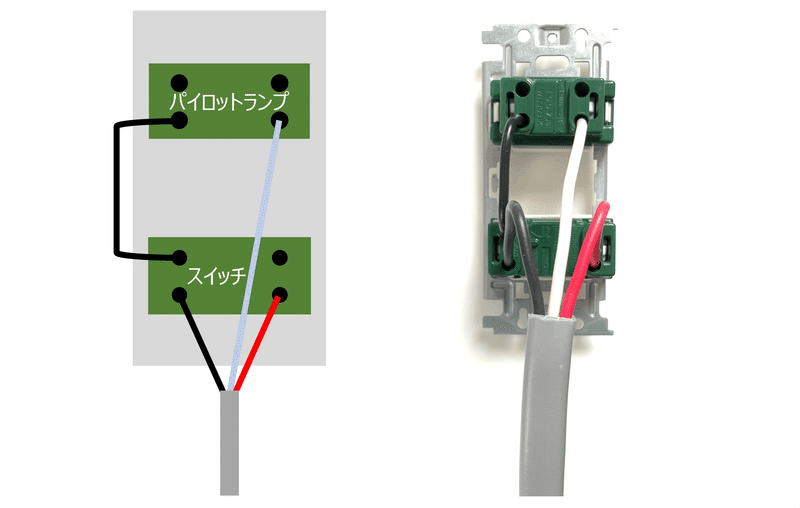

完成です。
![](https://assets.st-note.com/img/1656477212106-gahQFQBQXE.png?width=1200)
