朝の１０分プログラミング（20日目、2024年6月28日）解説

本日の課題、おつかれさまでした。

六角形を描くプログラムはうまく動いたでしょうか。

実行例

Processing の開発環境ウィンドウを立ち上げて、そのテキストエディタ部分に六角形を描くプログラム（ソースコード1）を書き写した状態が以下のようになります。

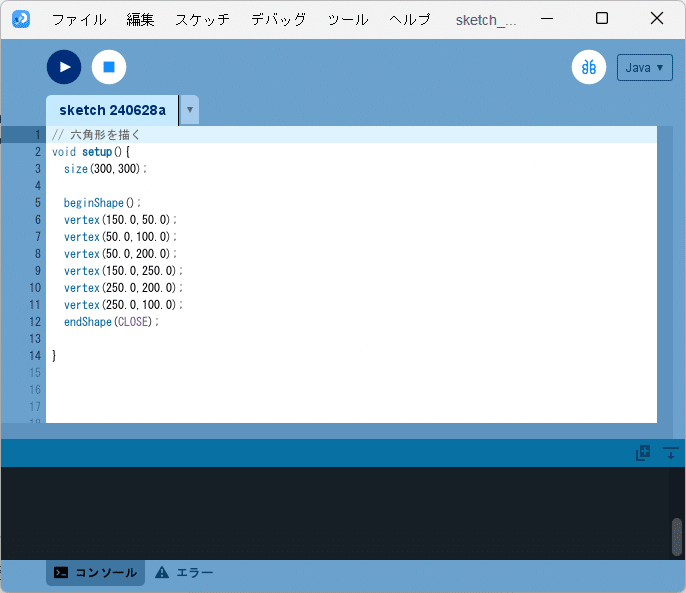

図1　テキストエディタ部分に六角形を描くプログラムを書き写す

そして、実行ボタン（左上の ▶ ボタン）を押すと、実行ウィンドウに、六角形が描かれます。

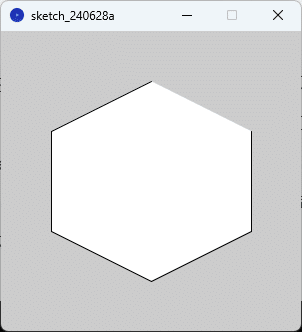

図2　六角形が描かれる

解説

多角形を描く方法は比較的簡単です。ソースコード1に見るように、beginShape 関数と endShape 関数との間に、描きたい多角形の頂点の座標位置を vertex 関数を用いて順に指定していくことで描くことができます。
なお、endShape 関数の引数に CLOSE と指定すると、多角形の輪郭が閉じた形で描かれます。CLOSEを指定せず、

endShape();

と、引数を与えなければ、図形の輪郭は開いた状態になります（図3）。

図3　CLOSEを指定しない場合

色を付けてみる

あと、この多角形に色を付けてみます。今回は、輪郭の色を赤色、中身の色を青色にしてみます。これは昨日（第19回）で学んだ stroke 関数や fill 関数を利用することで実現できます。

// 六角形を描く
void setup(){
  size(300,300);

  stroke(255,0,0); // 輪郭を赤色にする
  fill(0,0,255); // 中身を青色にする

  beginShape();
  vertex(150.0,50.0);
  vertex(50.0,100.0);
  vertex(50.0,200.0);
  vertex(150.0,250.0);
  vertex(250.0,200.0);
  vertex(250.0,100.0);
  endShape(CLOSE);

}

ソースコード2　六角形に色を付けて描くプログラムの例

ソースコード1をソースコード2に書き換えて、実行ボタン（左上の ▶ ボタン）を押すと、実行ウィンドウに、輪郭と中身に指定した色がついた六角形が描かれます。

図4　輪郭が赤色、中身が青色の六角形

今回の課題については、記事『高校数学をプログラミングで解く（準備編）「2-3 Processingで多角形を描く」』にもう少し詳しい解説を載せていますので、そちらもご覧ください。

今週は、以上になります。
来週は、最初にプログラミングを行う上で重要となる「配列」について学んだあと、「図形の性質」に関連する課題にチャレンジしてもらおうと思っています。

来週もよろしくお願いします。

MK’s papa
