キーボードジョイスティックのプログラム書き換え方法

Masayoshi Iwata

2023年4月4日 15:25

どうも、マサヨシと言います。
キーボードジョイスティックというデバイスを売っています。

海外のGMKというメーカーが作っているデバイスにインスピレーションを受けて作ったものです。
メルカリや、Boothで販売しています。

よくある要望で、ボタンの割り当てを変えたいというものがあります。
しかしながら、簡単ではない上、あまり公開したいものではないので、販売することにしました。

1,お約束

プログラムソースは商用不可、流出厳禁でお願いします。
売れなくなったらつまらなくなっちゃうので。

2,分解の手順

書き換えるためには、基板を取り出す必要があります。

2-1,必要な道具

幅が2.5㎜の六角レンチとパソコンが必要になります。
(たぶん下記でいけると思います)
パソコンのスペックは高い必要はありません。

2-2,分解手順

まず弊デバイスを裏返して、下の赤丸の部分のネジを六角レンチで緩めます。
(バージョンによっては2か所以上ネジがあります。)

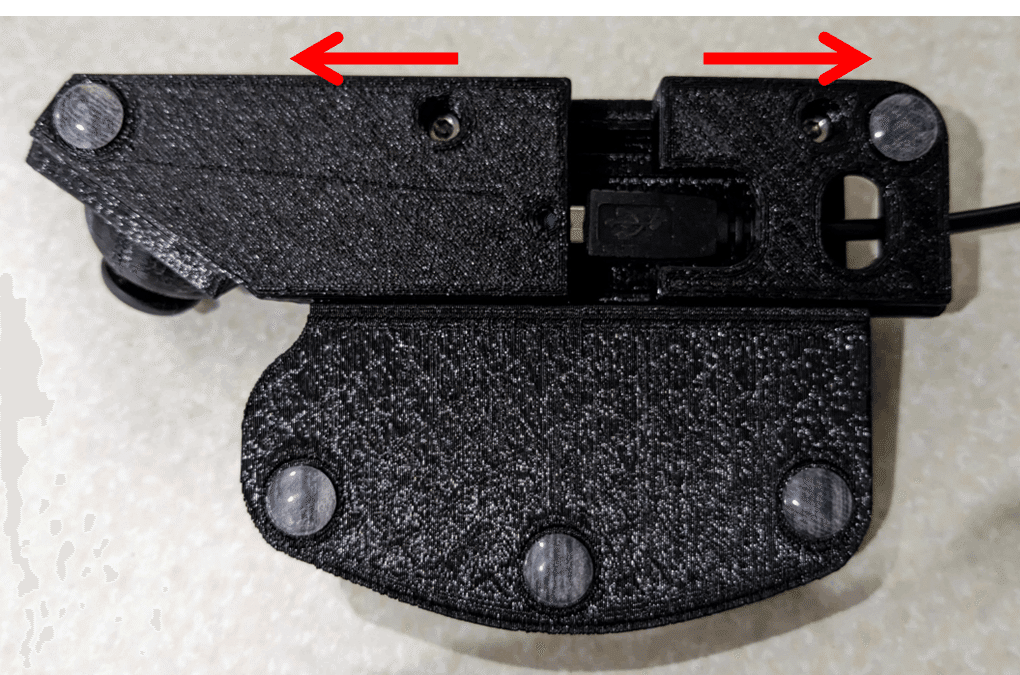

その後、パームレストをもって、パーツをスライドさせます。

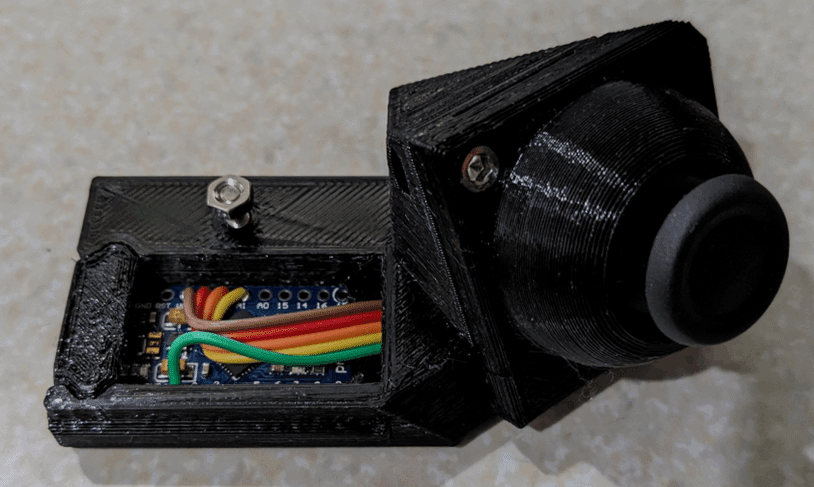

この状態になったらOKです。
戻したいときは逆の手順を行ってください。

3,開発環境構築

パソコンにプログラムを書き換えるための開発環境をインストールしていきます。

3-1,Arduino IDEのインストール

弊デバイスはArduino互換機を使用して作っています。
ですので、Arduino用の開発環境を作る必要があります。
まず下記のページにアクセスします。

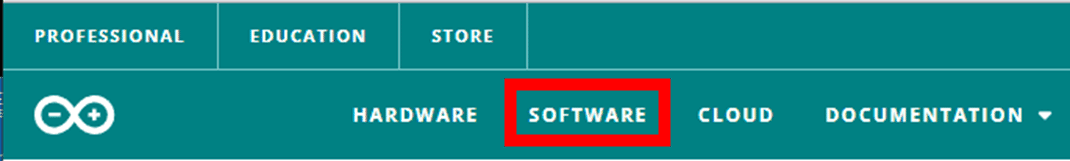

『SOFTWARE』を押します。

PCの種類を選択します。(大半の人はおよそwindows10だと思います。)

寄付をお願いされます。寄付をしたい場合は金額を、しない場合は『JAST DOWNLOAD』を押します。

ダウンロードしたものをクリックすると下記のような画面になるので、問題がなければ『同意する』を押してください。

インストールするユーザーを聞いてきますので、どちらか好きなほうを選択し、『次へ』を押してください。

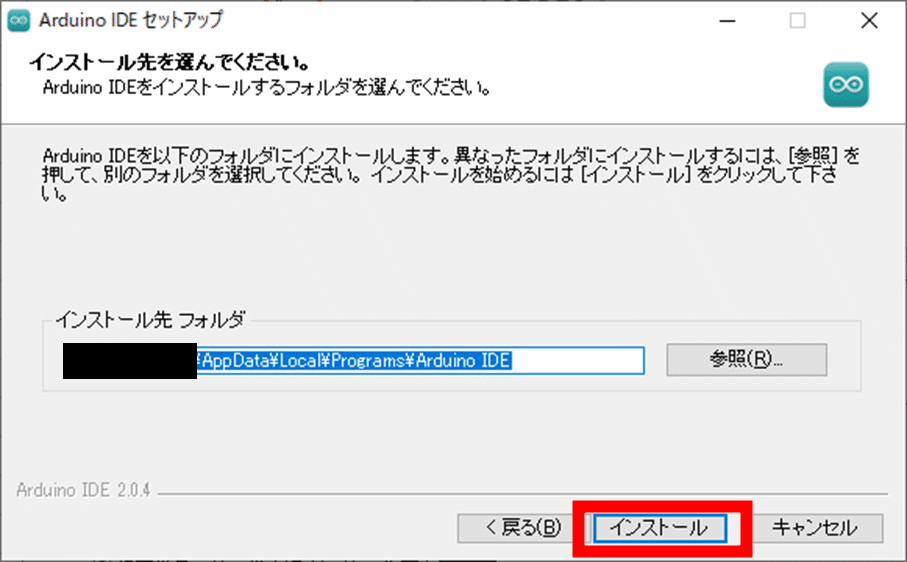

インストール先がここで良いかを確認し、『インストール』を押してください。

3-2,Arduino IDEの設定日本語化

起動するといろいろインストールするか聞かれるのでOKを押します。
日本語化するために『Fire』→『Prefernses』を押します。

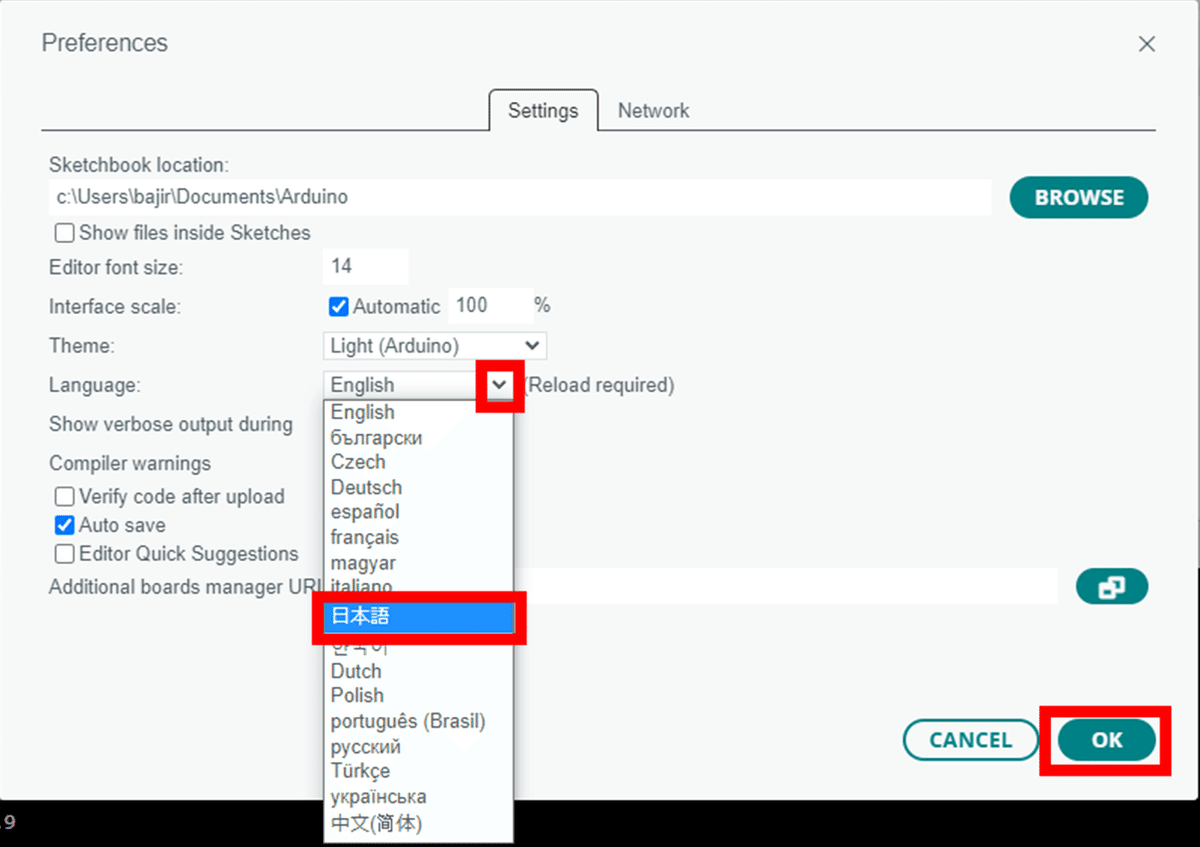

『Language』で『日本語』を選択して『OK』を押します。

3-3,Arduino IDEの設定ライブラリの追加

必要なライブラリを追加するために、『スケッチ』→『ライブラリヲインクルード』→『ライブラリを管理』を押します。

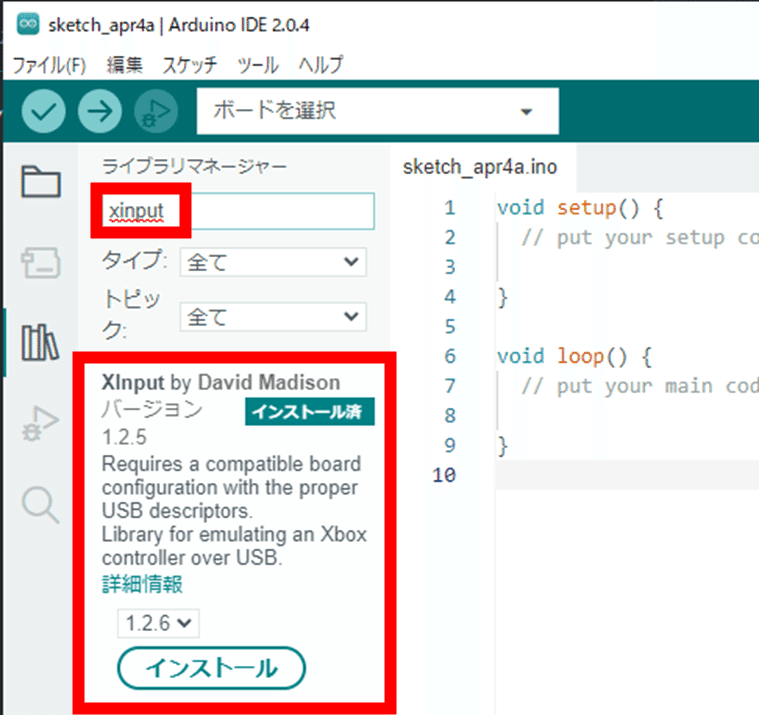

一番上のテキストボックスに「xinput」と入力し、『Xinput by David Madison』の『インストール』を押します。

3-4,Arduino IDEの設定ボードの追加

Xinputライブラリ専用のボードを追加します。
『ファイル』→『基本設定』を押します。

『追加のボードマネージャのURL』のテキストボックスに下記のURLを入力し、後々必要になるのでついでに『より詳細な情報を表示する』の2つのチェックボックスにチェックします。『OK』を押します。

https://raw.githubusercontent.com/dmadison/ArduinoXInput_Boards/master/package_dmadison_xinput_index.json

『ツール』→『ボード』→『ボードマネージャ』を押します。

一番上のテキストボックスに「xinput」と入力し、『Xinput AVR Boards by David Madison』の『インストール』を押します。

これで開発環境の構築は終了です。

4,Pro Microの書き換え方

4-1,Pro Microの初期化

一度コントローラーとして書き込むと、プログラムを簡単に書き換えることができなくなっています。
一度初期化の状態にすることで、書き換えタイミングが簡単になります。
少し複雑な手順ですので気を付けてください。

名前を付けて保存で、適当な場所にファイルを保存します。

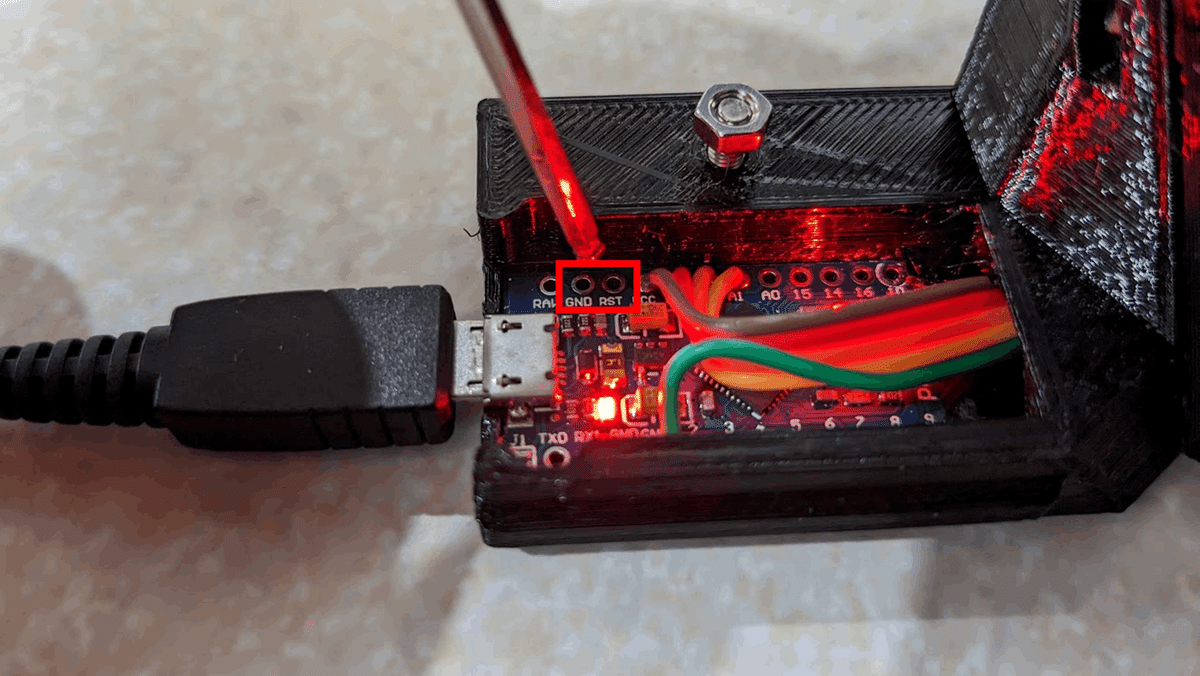

キーボードジョイスティックをパソコンに接続してから、GNDとRSTと書いた部分を金属の棒などで触って導通させます。これをリセットすると呼称します。

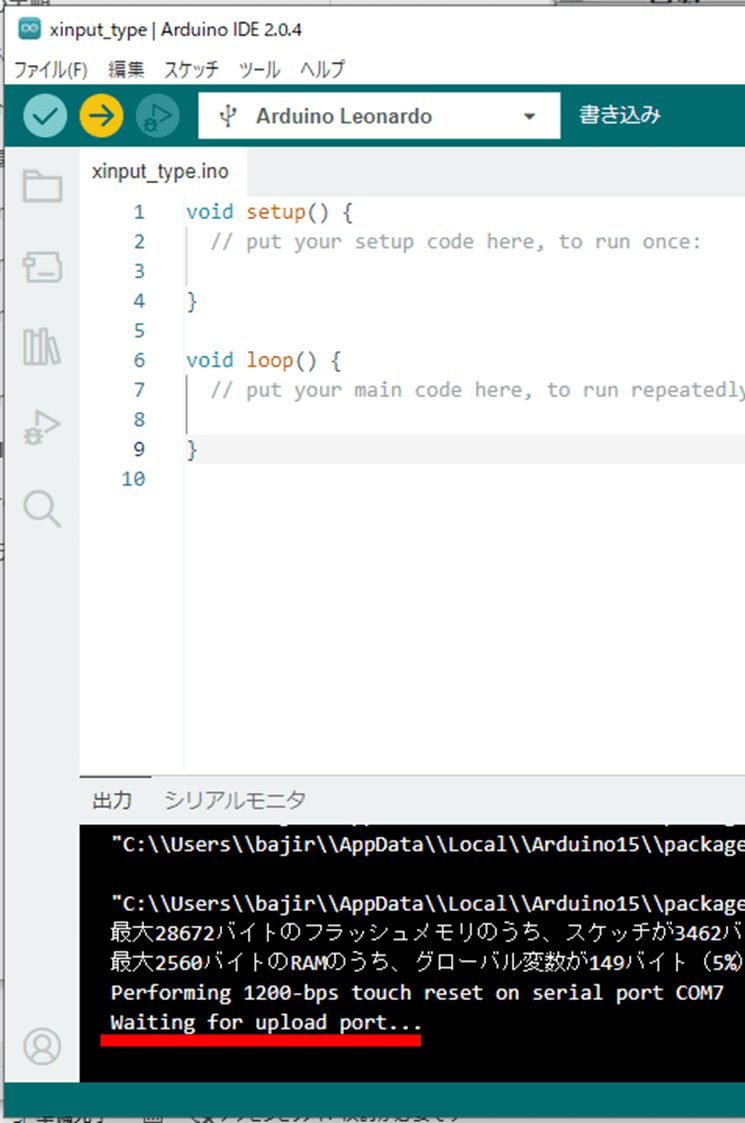

リセットして、7～8秒以内に『Arduino Leonardo』と表示される部分からポートを選択します。(ポート番号は環境によって異なります。名前で選択してください。)
