【Revit】部屋とは② / 部屋の表示、カラースキーム
前回は部屋とは、部屋の作り方について説明しましたね。
皆さん、実際に部屋を作成してみてくれましたか？
1．部屋の表示
作成してくれた人なら分かるのですが、
「部屋が青く表示されないじゃないか！」と思っていませんか？

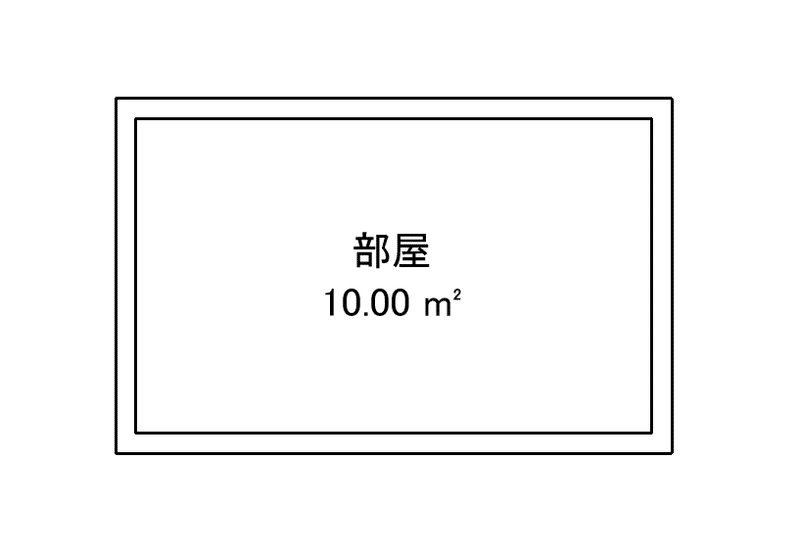

部屋は特に設定を行わなければ、下の図のように部屋タグが表示されるだけです。
それではどのように変更していくのでしょうか…
画面上のビューの表示を変えるには……そう！［表示/グラフィックス］で変更を行っていくのです！
［表示］タブ＞［グラフィックス］パネル＞［表示/グラフィックス］を選択して、［モデルカテゴリ］の下にスクロールしていくと［部屋］の項目があります。
Revitでプロジェクト新規作成を行って建築・建設・機械テンプレートを選択したのであれば、画像のような設定になっていると思います。（構造テンプレートのみ3項目すべてOFF）

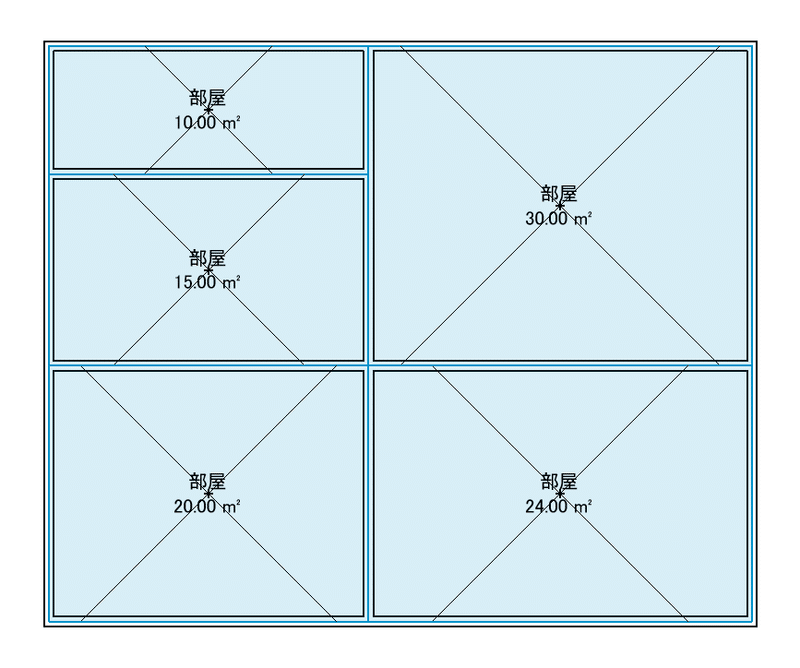

［パターン塗りつぶし］、［参照］、［色塗りつぶし］と３項目ありますが、単体だけ反映させた場合の部屋の表示はこうなります。
あれ？色塗りつぶしは？何も変わってないですね。
この［色塗り潰し］はカラースキームに色を設定している時に反映されます。カラースキームはデフォルトで何も設定されていませんので、ここでは変化はないのです。
部屋を作成しているかどうか、またどの範囲を指定しているか確認する際に便利ですね。
2．カラースキーム
では、色塗り潰しが反映されるカラースキームとは何でしょう？
下図の部屋を使用して実際に見てみましょう。
カラースキームは［建築］タブ＞［部屋/エリア］パネルをドロップダウンすると［カラースキーム］が選択できます。

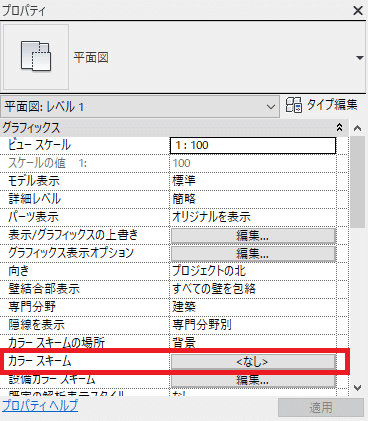

プロパティパレットからも選択できます！
［カラースキームを編集］という画面がでてきたら、
①カテゴリを［部屋］に変更
②既存の「部屋別」を複製（選択中に右クリックでもＯＫ）
これで準備完了！
今回は面積のパラメータを利用して、定義していきます。
複製後の名前、タイトルを「部屋_面積」に変更して、パラメータを［面積］に変更します。
変更する際に「色付けするパラメータを変更するときは色は保持されません。……(以下省略)」とメッセージがでてきます。一度作成したデータは変更すると消えるので、別案として残したい場合は複製しましょう。
変更を終えると、今ある面積が一覧になって自動で色が割り当てられています。デフォルトでは［値で指定］となっていますが、［範囲で指定］することも可能です。
今回はこのままでOKします。

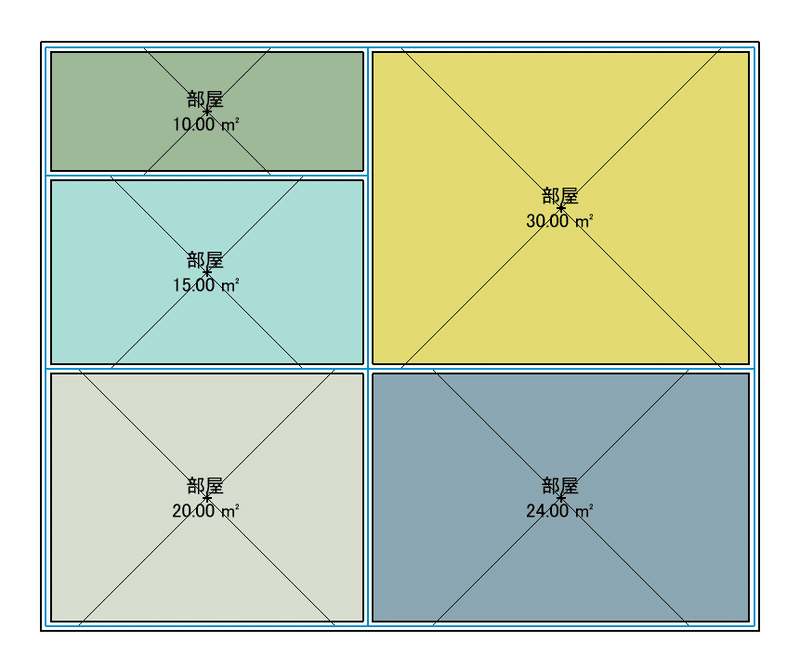

確認すると、色が適用されていますね。
カラースキームでは一つのパラメータに対しての色分けになります。
ですので複数の条件を組み合わせた色分けるなると、
フィルタを活用して行うのが良いでしょう！
