ORK Framework 3を使ってみよう！（９）〜ステータス画面を追加する〜

Zephilie

ORK Framework 3を使ってみるシリーズ。
基本情報と目次は以下。


パーティ選択画面を設定する

  • 前回、メニュー画面にパーティメンバーの一覧ウィンドウを追加した

  • ツクールとかだと、装備やスキルの項目を選択すると、このウィンドウにフォーカスが移ってキャラを選択できる

  • ORKでも設定は可能

初期状態だと別のウィンドウが表示されてしまう

  • 設定はUIのMenu Screenの0: Defaultから

    • （８）でメニューのレイアウトを変えたところ

  • Button List 0 > Menu Item 1: EquipmentのUse Combatant Partを有効化

    • Menu PartにCombatantが追加されてる場合、それを選択画面として使うという設定

  • これでパーティ一覧が選択ウィンドウを兼任するようになる

ここをチェックすると
パーティ一覧を使ってくれる

LRでページ切り替えできるようにする

  • 装備画面やスキル画面を開いたからにはページ切り替えをしたい

  • 上記と同じく設定はUIのMenu Screenから

  • 今度は1: Equipmentと2: Abilitiesで

  • Menu Screen Settings > Combatant SettingsのAllow User Changeを有効化

  • Input KeyからそれぞれLRを選択

    • LRは正負で設定済みなので分けなくていい

    • ついでにAudioTypeも適当に設定しておく

      • 効果音の設定の詳細はいずれ

Abilitiesの設定も忘れず

ステータス画面を追加する

  • キャラクターの詳細なステータスが見られる画面が欲しい

    • ツクールだと標準だし

ステータス画面用のUI BoxとHUDを作る

  • 既存のUI Boxを使ってもいいが一応新しく作る

    • 一番シンプルなUI Box (TextMeshPro)で十分

    • 詳細は（８）で

    • あまりカスタマイズは必要なさそう

とりあえず800 x 800 サイズで設置

  • 各種ステータスの表示はHUDで設定する

  • とりあえずツクールを参考に、キャラの名前、職業、二つ名、顔グラ、レベル、HPMP、現在とレベルアップまでの経験値、状態異常アイコン一覧、各種ステータス値、装備、プロフィールを並べる

    • 名称系には、ORK Framework > HUD > ContentからStatus Text Content (TextMeshPro)を追加

      • キャラ名、職業、肩書き、レベル、プロフィール用に５つ作る

        • レイアウト次第では１つにまとめてもいい

    • 顔グラには、ORK Framework > HUD > ContentからStatus Icon Content (TextMeshPro)を追加

    • HP等の能力値一覧には、ORK Framework > HUD > Status ValueからStatus Value List (Vertical Layout)を追加

      • HPMPの消耗ステータス、攻撃力等の固定ステータス用に２つ作る

    • 状態異常アイコン一覧には、ORK Framework > HUD > Status EffectからStatus Effect List (Grid Layout)を追加

    • 装備一覧には、ORK Framework > HUD > EquipmentからEquipment List (Vertical Layout)を追加

    • 経験値の表示には、ORK Framework > HUD > Status ValueからStatus Value - Name + Value (single)を追加

      • 現在の経験値とレベルアップまでの経験値用に２つ作る

あれこれ追加直後
ここから整頓していく

  • 前回同様、セル分割の容量で整列させる

    • 1段目は名前、職業、肩書き
      2段目は顔グラ、レベル、HPMP、経験値
      3段目は各能力値と装備一覧
      4段目にプロフィールを配置する

  • まずはHUD親オブジェクトにVertical Layout Contentコンポーネントを追加

    • Padding上下左右とSpacingをそれぞれ５ぐらいに設定

      • 隙間なく並べると見づらいので

    • Control Child SizeもWidth、Height両方を有効化

  • Content Size FitterコンポーネントをつけてHorizontal Fit、Vertical Fitを両方Preffered Sizeにしておく

    • ウィンドウからはみ出る可能性もあるので、750x750くらいに直接してもいい

とりあえず全部縦に並んだ

  • 1段目の項目グループ用に空オブジェクトを作成

  • Horizontal Layout Contentコンポーネントを追加

  • 先ほど作ったStatus Text Content３つを子オブジェクトに設定

1段目でテキスト３つが横並びに

  • Status Text ContentのコンポーネントにはKeyを使って表示するステータスを指定できる

    • コンポーネント内に細々とKeyの一覧が書かれている

  • デフォルトでは<name>と入っていてキャラ名が表示される

Status typeで指定したものによって参照できるデータが異なる

  • <classname>で職業が表示される

    • 初期状態では職業が設定されてないので空っぽになるけど一旦よし

  • <shortname>で短縮名が表示される

    • 同じく未設定

    • <name>にフルネームを設定した場合に、ファーストネームかニックネームを設定するとかの想定っぽい

    • 肩書き代わりにしてもいい

  • <typename>でタイプ名が表示される

    • メンバーの並び替えやフィルタリング用に設定するタイプらしい

    • 用途がよくわからないので下手に使わないほうがいいかも

  • <customcontent=KEY>でカスタム文が表示される

    • Makinomで名前の種類を追加できるので、それを表示する

    • ニックネームや二つ名を色々と付けたい時には活用

      • 例えば、KEYをanothernameにした場合、<customcontent=anothername>と入力すると表示される

Makinomでの設定画面

  • 今回は<name><classname><customcontent=anothername>の３つでやる

オブジェクト名も変えて分かりやすく

  • 次に2段目の空オブジェクトを同様に作成

  • Status Icon Content、Status Text Contentを１つ、Status Value listを１つ、Status Valueを２つ、Status Effect Listを子オブジェクトに設定する

全部で６つ入れる

  • Status Icon ContentはLayout Elementコンポーネントを追加してサイズを設定

  • Status Text Contentにはレベルを表記

    • 前述の通り、レベルもキーで表示できる

    • Level <level>　と表記

    • <level>だけだと数字しか表示されないので注意

  • Status Value ListはList Status ValueからDefinedを選択し、HPとMPを追加

    • ConsumableにするとTPも表示される

ここまでの設定

  • Status Valueでそれぞれ経験値を表示させる

  • Status Valueの子オブジェクトには、ステータス値の名称を表示するNameオブジェクトと、実際のステータス値を表示するValueオブジェクトが入っている

    • それぞれさらにアイコン用のImageオブジェクト、テキスト用のTextオブジェクトが入っている

    • アイコンは使わないので削除しちゃってもいい

  • まず、Status ValueオブジェクトのHUD Status Value (Content Provider)コンポーネントのStatus ValueからEXPを選択しておく

２つ目のStatus Valueの設定も忘れずに

  • NameとValueオブジェクトはStatus Text Contentと同じ

    • Nameには<name>、Valueには<value>がデフォルトで入っている

    • EXPの場合、<name>はEXPと表示、<value>には現在のレベルに上がってからの経験値、<valuemax>で次のレベルに上がるのに必要な経験値、<tomax>で現在の経験値から次のレベルに上がるまでの値を表示する

  • １つ目のStatus Value Contentオブジェクトは、Valueに<value> / <valuemax>を表記

  • ２つ目のStatus Value ContentオブジェクトはNameに「次のレベルまで」的な文言を、Valueに<tomax>を表記

オブジェクトの名前も変えておく

  • Status Effect Listも（８）同様に調整

  • 項目が多いので、2段目の中でアイコン以外を更に縦並びにする

  • 縦並び用のオブジェクトを２つ追加

    • １つにレベルとStatus Effect ListとHP MPリストを入れる

    • もう１つに経験値２つを入れる

  • 経験値オブジェクトもNameとValueを整列させたい

    • 今回はVertical Layout Groupで縦並びに

アイコンが縦長になっちゃったけど多分大丈夫

  • 3段目の空オブジェクトを同様に作成

  • Status Value ListとEquipment Listを子オブジェクトに設定

  • Status Value ListのHUD Status Value ListコンポーネントのStatus Value TypeからNormalを選択

    • 表示項目が多いので調整は後で

  • Equipment Listのカスタマイズはなし

    • 本当は必要だが、これも後で

プレビューで潰れちゃってるけど一旦スルー

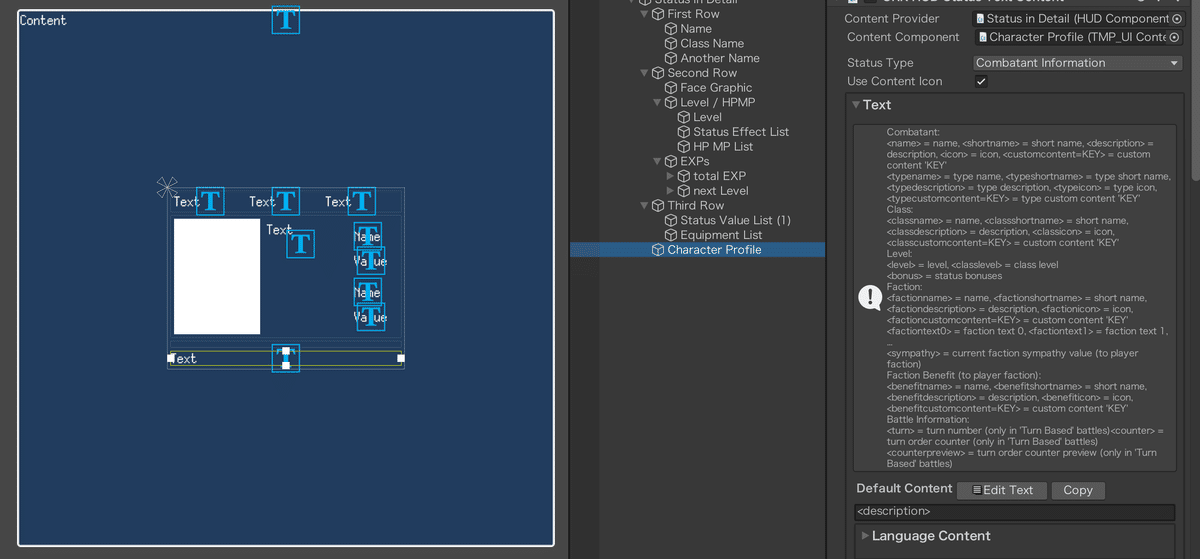

  • 最後に残ったStatus Text Contentに<description>を表記したら完成

  • UI BoxとHUDをプレハブ化して削除しておく

後少し

ステータス画面をメニュー画面に設定

  • Makinomで作成したUI BoxとHUDをステータス画面として使えるように設定

  • まずはUI Boxを登録

設定項目少ない

  • 次にHUDを登録

  • 前回作ったCombatant Informationが使い回せる

  • Copyボタンで複製し、名前とHUDプレハブを変えるだけ

基本は同じなので

  • 次にMenu Screensでウィンドウを設定

    • Addボタンで新しいスクリーンを追加する

    • 名前を変更

    • Pause Notificationsを有効化

    • Block Notificationsを有効化

    • Block Flying Textsを有効化

    • Pause Gameを有効化

    • Freeze Pauseを有効化

他のスクリーン設定を真似

  • Close Screen Keyを有効化しておく

  • Input Keyで任意のキーを選択する

    • 装備やスキル画面では選択操作が入るため、デフォルトでキャンセルキーでメインメニューに戻れる模様

    • ステータス画面は操作がないのでこれで設定しないとメインメニューに戻れなくなる

  • Combatant Setting > Allow Use Changesを有効化してページ切り替えも設定しておく

これやらないと詰む
ページ切り替えも設定しておく

  • ページ下部のAdd Menu PartボタンからCombatantを追加

  • Show Selected Combatantを有効化

  • UI Boxに新しく登録したステータスウィンドウを設定

  • Entry Page 0のAdd HUDを有効化し、登録したHUDを設定

UI Boxを設定
HUDも設定

  • 最後にメニュー画面にステータス項目を追加する

  • 0:Overview > Button List 0でAdd Menu Itemボタンから項目を追加

    • Menu Screenから先程作成したステータス画面を選択

    • Select Combatantを有効化

    • Use Combatant Partを有効化

    • Button ContentのTextを適当な名前に変更

    • ついでにMove Upボタンを押して項目の位置を変える

      • Saveより上がいいかも

  • Saveしたら完成

追加して
設定できたら完成

  • 顔グラとかを仮置きして、テストプレイで確認

  • 概ね表示されている…が

    • ステータス値に不要なものがあるので減らしたい

      • これはすぐできる

    • バー表示されてるのもなんか変

    • 装備品一覧も表示されてない

  • バー表示の調整と装備品一覧の表示はまた次回

一旦休憩
