ARCHICADの図面のデータをIllustratorに移動させる！

ぷもん

こんにちは！

ぷもんです。


最新版を投稿しました！！

このnoteを書いて、しばらく経ったので
最新版をこちらに投稿しています。

・色の変更
・レイヤーの変更
・同じ色のオブジェクト一括選択
などについて加筆しているので
よりわかりやすくなっています。おすすめです。
こちらのリンク↓からとんでみてください。


ARCHICADの図面のデータを
Illustratorに移動させる！

ARCHICADで図面をかけるようになってきたので

図面のデータをIllustratorに入れてみようと思います。


Illustratorに入れれるとその後に線を調整したりできるので

シートにする時に便利です。


やっていきます！


まず、ARCHICADの図面を開いて（今回は南立面図にします。）

ファイル→名前をつけて保存をクリックします。

画像1


ファイル名、保存場所を決めて
ファイルの形式がDXFファイルになっていることを確認して保存します。

画像2

DXFファイルの形式は線データの場合の形式で、Illustratorの他にもいくつかの２DCADでDXFファイルを扱えるものでは編集できます。
もし、Illustrator以外のソフトで図面データを編集したいと考えている場合は、扱える形式にDXFファイルがないか確認してみると良いです。


ARCHICAD内で特殊な設定にしていたり、自分で縮小してモデルを作成していない場合、ARCHICADから出力したDXFファイルは原寸大で出力されています。


Illustratorに移動して

ファイル→開くをクリックします。

画像3


すると下の画像のような画面が出てくるので
拡大・縮小率のところをチェックして
今回は１／100の図面にするので１％に変更してOKを押します。

画像4

ここで、アートワークの倍率を「元のサイズ」にすると、
ARCHICADから出力したDXFファイルは原寸大で出力されているので、
Illustratorで描写できる範囲を超えてしまって、
開けるかも知れませんが、建築図面の場合大きすぎておかしくなります。
印刷できる紙のサイズにも収まりません。

「アートボードに合わせて拡大・縮小」にチェックを入れると
用紙に収まるように自動で調整してくれますが
建築の図面の場合、縮尺がしっかりあっているものが、
求められるので使い勝手が悪いです。
ダイアグラムなど縮尺が関係ない場合は、「アートボードに合わせて拡大・縮小」でも良いかも知れません。



フォントの問題が出てきますがとりあえずOKを押しておけば大丈夫です。

画像5

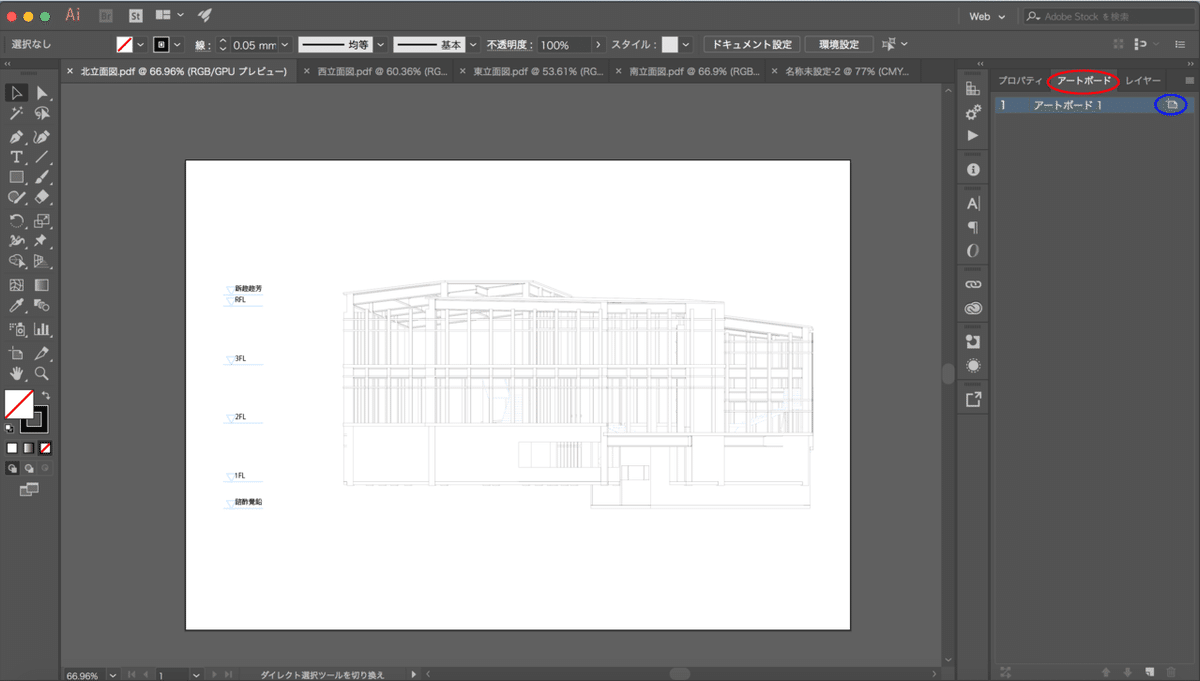

印刷するサイズを変えたい場合

下の画像で赤い丸がされているアートボードをクリックして

あおい丸がされているところをクリックします。

画像6


アートボードの設定ができるので

プリセットから用紙のサイズを選択します。

今回はA3にしました。

画像7

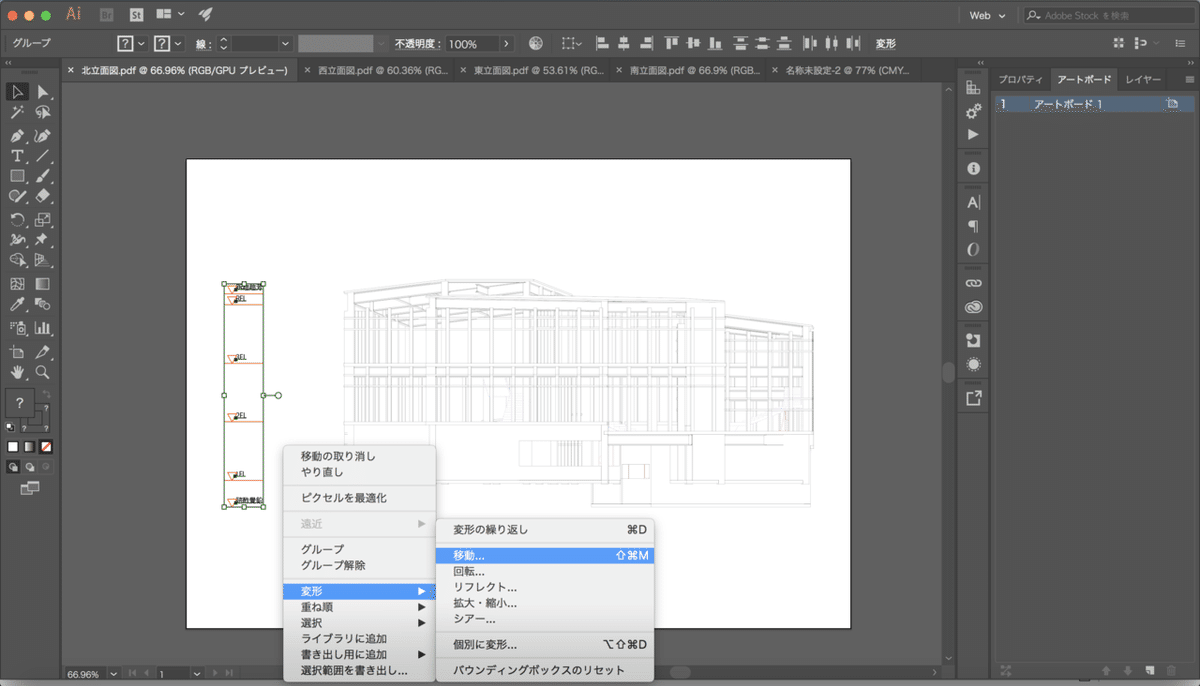

他にも図面を移動させたい場合は

移動させたい線を選択して

右クリック→変形→移動をクリックします。

画像8


位置をどれくらいずらすかを入力すれば図面を移動できます。

画像9


これをPDFにして保存すればコンビニなどで印刷できます。


パソコンで図面が書けるようになってきたので

シートの表現を分析して作って見たりしてみたいなーとも思っています。


今回はARCHICADの図面のデータをIllustratorに入れる方法について書きました。
