MakeovermondayのWeek18（２０２１）でUnit Chart をつくってみました。

データはこちら、完成品はこちらです。　今回のお題はCEOの平均年収と一般社員との差の推移です。　１９７０年（実際のデータは１９６５年からあります）には、２４倍程度だったものが、２０１９年には、３２０倍まで膨れ上がっています。　このデータを、CEOが一般社員３２０人分もらっているという形で表したかったので、一般社員一人分の年収を１Unit（Dot）としてみました。　参考にしたのは@ek_data さんのこちらのVizです。

Step１：Densification Fileをつくる

ワッフルチャートと同様に、Excel などで、Unitを配置する計算に使う、Densification Fileをつくります。と、いってもColumn を一行つくるだけです。適当に名前をつけて、１から３８０くらいまで数字を入れていきます。ファイルを保存しておきます。

Step２：データをブレンドする

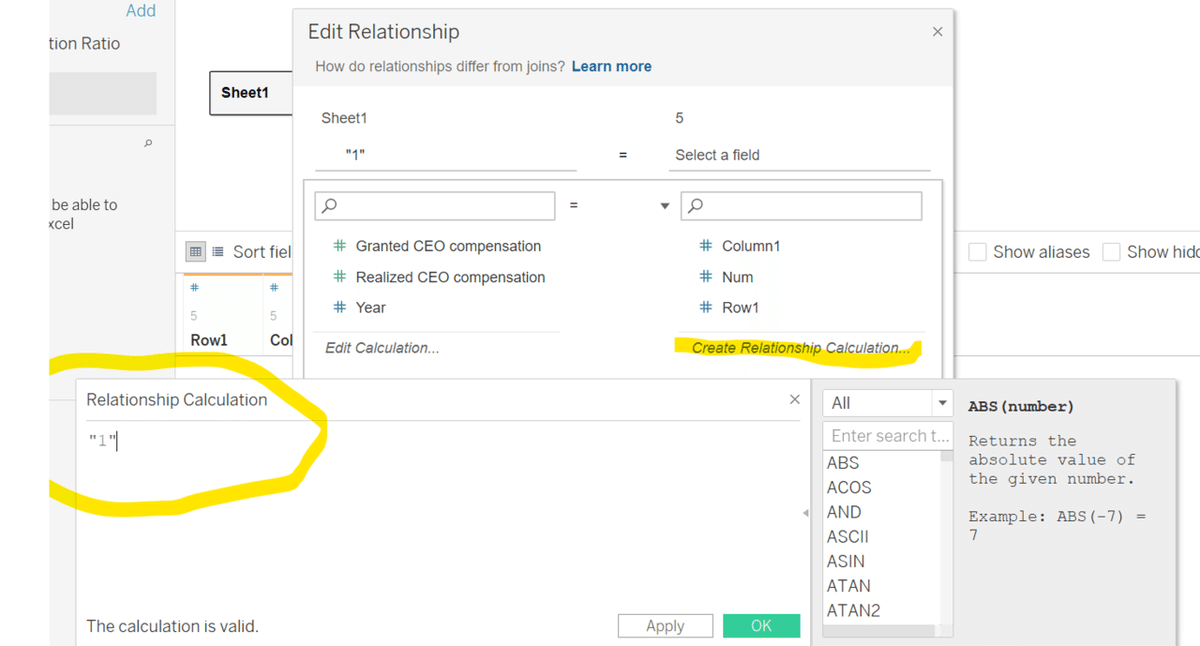

データファイルとStep1でつくった、Densification Fileを開きブレンドします。共有するデータField はないので、Create　Calculationをクリックし、ダミーで”１”と両方のデータにいれて、結合させます。

Step3：Unit Chartの外枠をつくる

ワッフルチャートのように、外枠をつくり、Valueの分（この場合、”Realized CEO Compensation”）だけ色を塗っていきます。

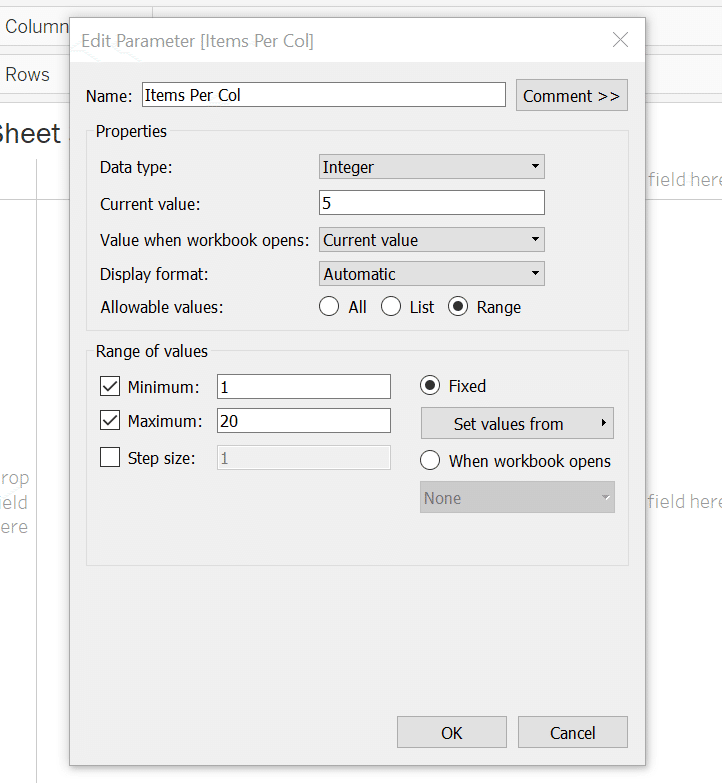

”Create Parameter”をクリックし、計算につかうParameter をつくります。この場合、縦を”５”ずつのUnit Chart を作りたいので、Data Type を”Integer”、Current Valueを”５”として適当に名前をつけてください（E.g. ”Items Per Col”）

ColumnとRow のCalculationField をつくります。　”Create Calculation Field”をクリックし、Colの計算、（「Num」はDensification FileのColumn、１～３８０です。「Items Per Col]はつくったParameter です。）

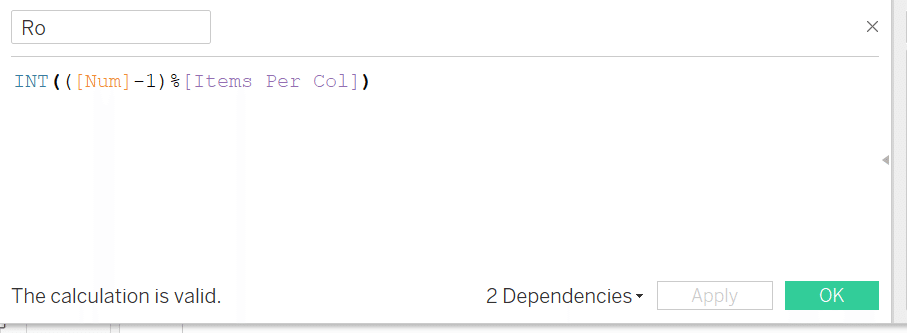

Rowの計算を以下のようにつくっておきます。

ColをColumns、RoをRowsにドラグします。”Dimension”、”Continuous”にしておきます。

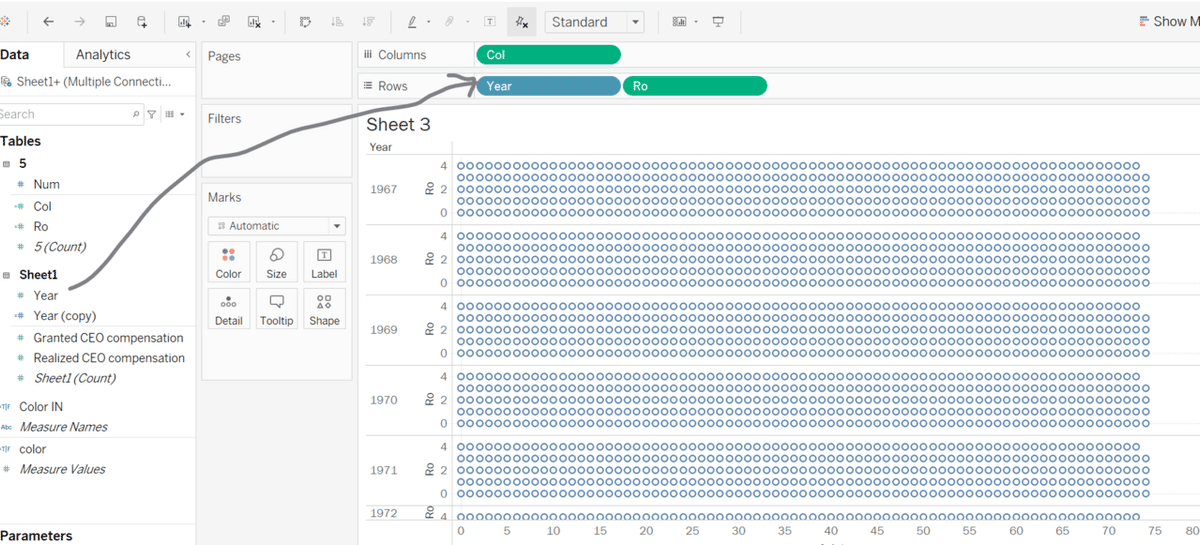

”Year”（Discreteにして）をRowsにドラグし、外枠の完成です。

Step4：Valueを反映させる

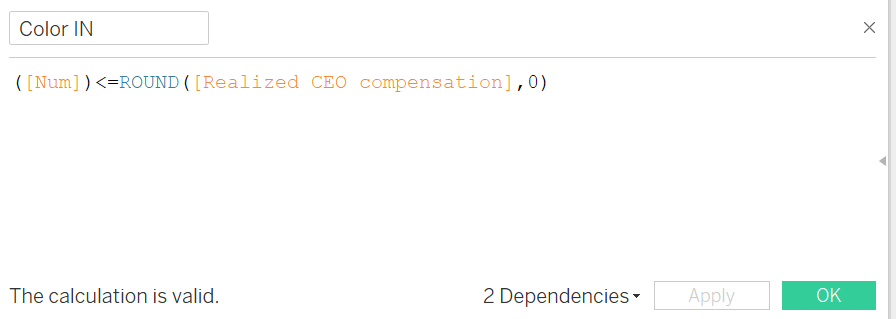

今回は、”Realized CEO compensation”（ストックオプションなどを含めた、CEOの年収をもとにした一般社員との比率）をValueとして使ったので、Densification Fileでつくった値（１～３８０）が”Realized CEO compensation”より小さい場合Trueとなる計算式を作ります。”Create Calculation Field”をクリックして、

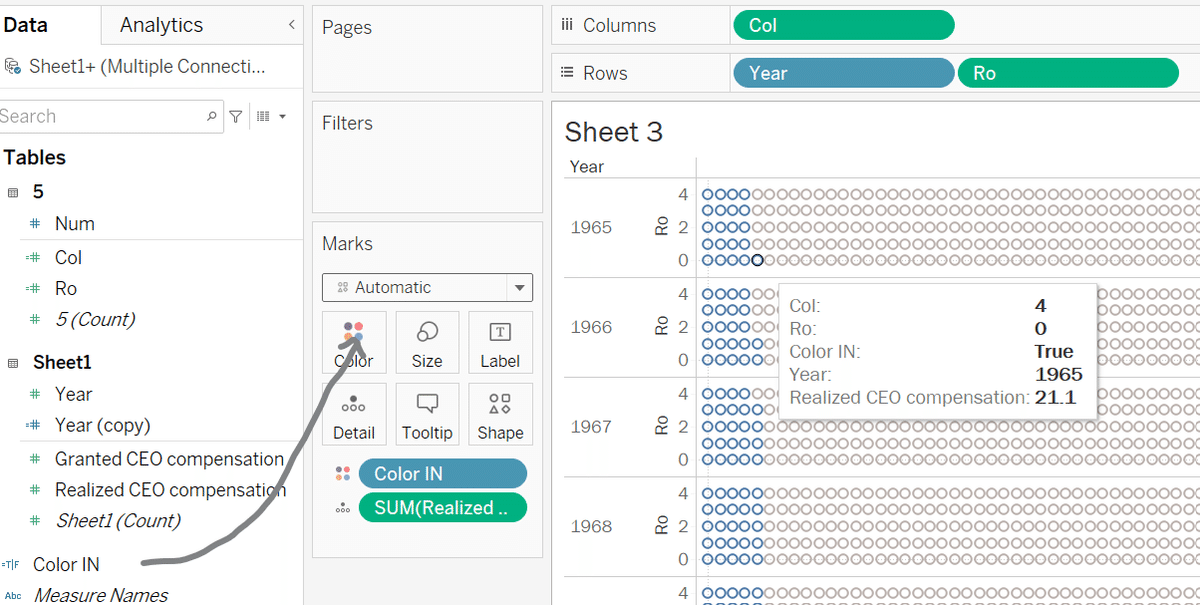

といれます。つくった”Calculation Field”をColorにドラグします。１９６５年の場合、Valueが２１．１なので、２１Unitぶん”True”になり色が変わります。

Step5：Format

Formatしていきます。今回はValueのみを残したかったので、”Color IN”をFilter にドラグし、”True”のみを選択します。　”Year”も１０年ごとのみ表示したかったので、”Year”もFilterします。

ColとRoの”Show Header”をUnclickし、”Shape”に変えます。

Grid Line,　Row, Column Divider, Zero Lines 等を”None”にし、”Title”、”Field Header" を”Hide”にします。

今回は、X100,　X200、X300のReference Line を入れたかったので、”Analytics”の”Reference Line”を使いました。それぞれ、Valueが２０（X100）４０（X200）６０（X300）です。

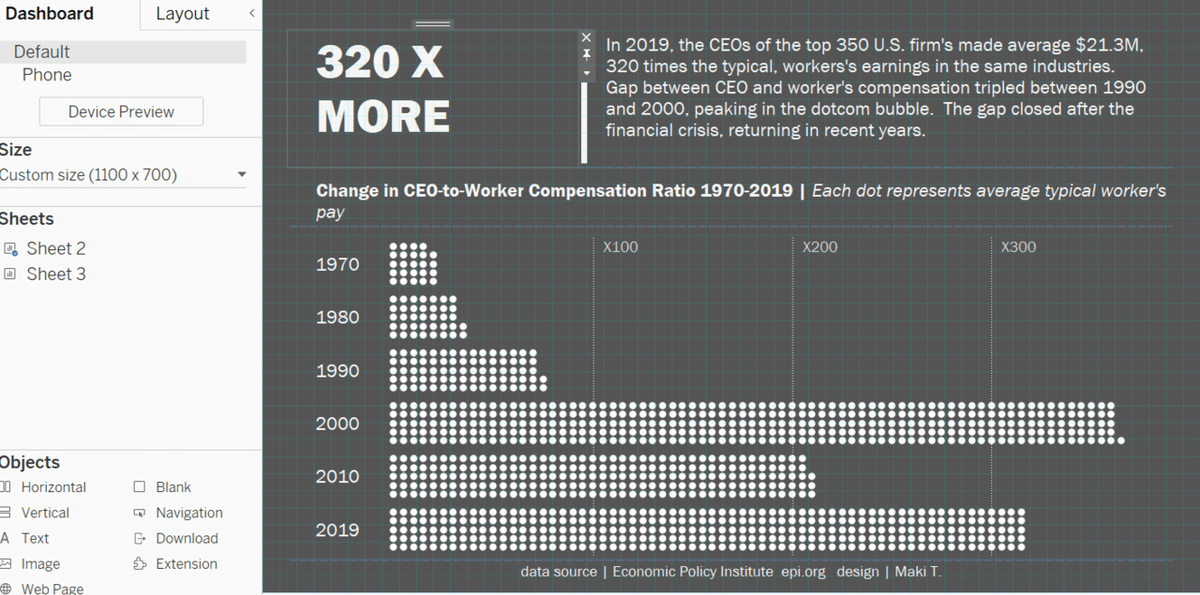

あとは、Tooltip、配色等を整えて、Dashboardに配置すれば完成です。

お疲れ様でした。　しかし、３２０倍の給与って．．．
