M5StickC
電子工作メモ
連休最終日に、電子工作のめも
久々に部品を繋いで、プログラミング
この夏の記録を残そう
次のチャレンジは。https://beebotte.com/で、可視化をめざす。
それとRaspberry Piを利用する
そうそう、Node-Readで可視化も…。

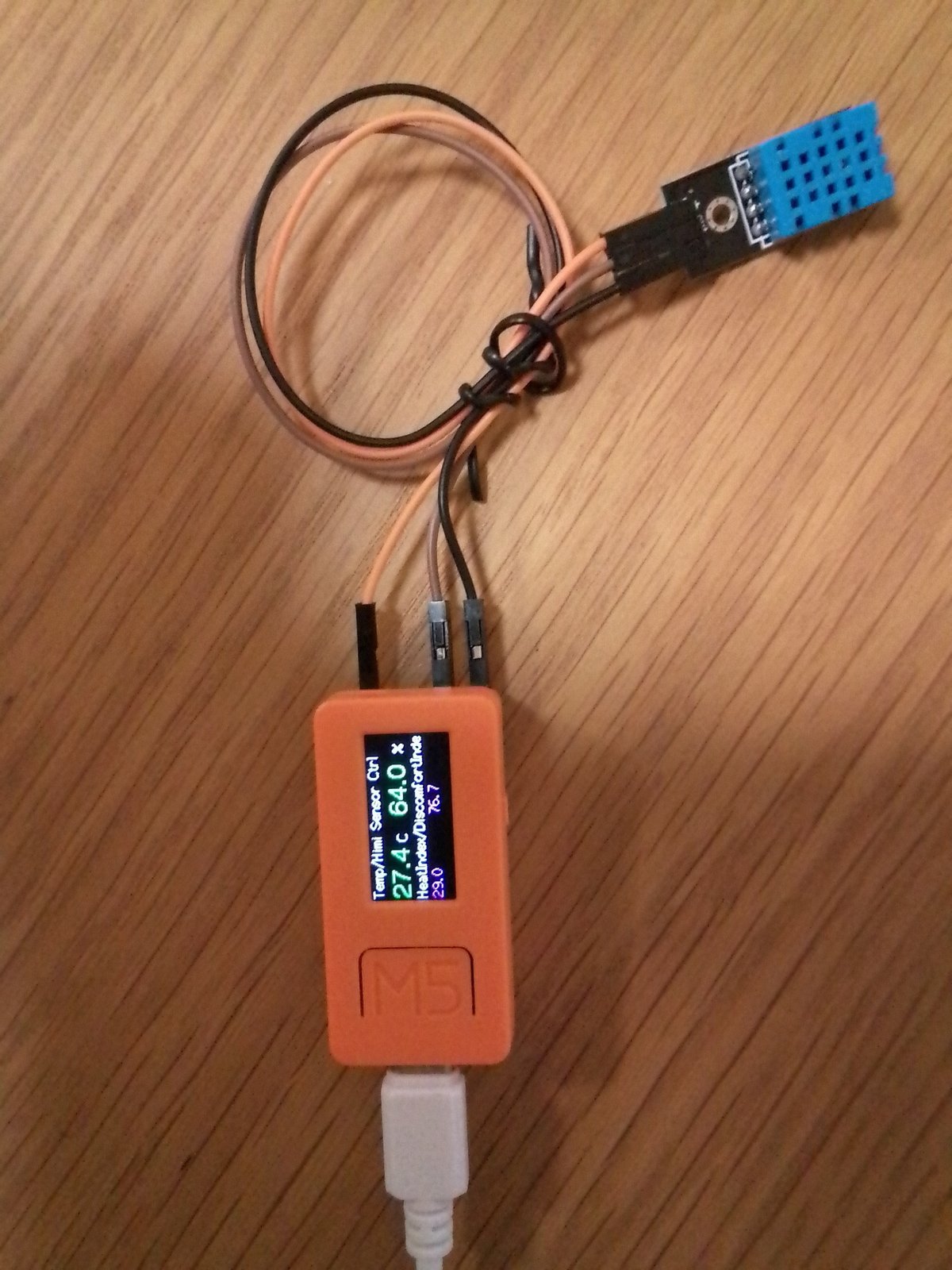

DHT11
M5StickC
//--------------------------------------------------------------------------------
// M5StickC 温湿度センサー制御 テストプログラム
// M5StickC temperature / humidity sensor control test program.
//
// ボタン制御：なし
//
// 表示制御
// 温度、湿度を26ピクセルASCIIフォントで表示する
//
//--------------------------------------------------------------------------------
// ------------------------------------------------------------
// ライブラリインクルード部 Library include section.
// ------------------------------------------------------------ #include <M5StickC.h> // M5StickC 用ライブラリ #include <DHT.h> // DHTxx（温度センサー）制御用ライブラリ
// ------------------------------------------------------------
// 定数/変数 定義部 Constant / variable definition section.
// ------------------------------------------------------------
const uint8_t TEMP_MEAN = 26; // 温度測定結果の取得 Acquisition of temperature measurement results.
const int DHT_TYPE = DHT11; // センサーのタイプを定義
DHT dht(TEMP_MEAN, DHT_TYPE); // センサー初期化
float temp_val = 0.0f; // 温度（℃）格納用
float himi_val = 0.0f; // 湿度（％）格納用
float heatIndex = 0.0f; // heatIndex
float discomfortIndex = 0.0f; // discomfortIndex
// ------------------------------------------------------------
// 温度測定の関数 Temperature measurement function.
// Check_TEMP()
// ------------------------------------------------------------
void Check_TEMP() {
delay(3000);
bool isFahrenheit = true;
float percentHumidity = dht.readHumidity(); // 湿度の取得
float temperature = dht.readTemperature(); // 温度の取得
// 温度と湿度どちらかの値が不正である場合はエラーをシリアルモニタへ出力
if (isnan(percentHumidity) || isnan(temperature)) {
Serial.println("Failed to read from DHT sensor!");
return;
}
// 温度（℃）の変換
temp_val = temperature; // 温度（℃）の格納
himi_val = percentHumidity; // 湿度（％）の格納
// 温度(セ氏)と湿度(%)から Heat Index の算出
// Heat Index とはアメリカ海洋大気庁(NOAA)が出している熱中症に関連する指標のようです。
// see https://en.wikipedia.org/wiki/Heat_index
heatIndex = dht.computeHeatIndex(temperature, percentHumidity, false);
// 不快指数
// discomfortIndex = computeDiscomfortIndex(temperature, percentHumidity);
discomfortIndex = 0.81 * temp_val + 0.01 * himi_val * (0.99 * temp_val - 14.3) + 46.3; //不快指数の算出
}
// ------------------------------------------------------------
// ディスプレイ出力用の関数 Function for Display output.
// display_output()
// ------------------------------------------------------------
void display_output(){
// プログラムタイトル表示部分
M5.Lcd.setTextSize(1); // テキストサイズの指定
M5.Lcd.fillScreen(BLACK); // 画面の塗りつぶし Screen fill.
M5.Lcd.setTextColor(WHITE, BLACK); // テキストカラーの設定
M5.Lcd.setCursor(0, 0, 2); // カーソル位置とフォントの設定
M5.Lcd.print("Temp/Himi Sensor Ctrl"); // ディスプレイに表示（プログラム名）
M5.Lcd.setTextColor(GREEN, BLACK); // テキストカラーの指定
M5.Lcd.setCursor(0, 20, 4); // カーソル位置とフォントカラーの設定
M5.Lcd.print(String(temp_val, 1)); // ディスプレイに表示（温度）
M5.Lcd.setTextColor(WHITE, BLACK); // テキストカラーの指定
M5.Lcd.setCursor(55, 25, 2); // カーソル位置とフォントカラーの設定
M5.Lcd.print("C"); // ディスプレイに表示（温度）
M5.Lcd.setTextColor(GREEN, BLACK); // テキストカラーの指定
M5.Lcd.setCursor(80, 20, 4); // カーソル位置とフォントカラーの設定
M5.Lcd.print(String(himi_val, 1)); // ディスプレイに表示（湿度）
M5.Lcd.setTextColor(WHITE, BLACK); // テキストカラーの指定
M5.Lcd.setCursor(140, 25, 2); // カーソル位置とフォントカラーの設定
M5.Lcd.print("%"); // ディスプレイに表示（湿度）
M5.Lcd.setTextColor(WHITE, BLACK); // テキストカラーの設定
M5.Lcd.setCursor(0, 42, 2); // カーソル位置とフォントの設定
M5.Lcd.print("HeatIndex/DiscomfortIndex"); // ディスプレイに表示（プログラム名）
M5.Lcd.setTextColor(MAGENTA, BLACK); // テキストカラーの設定
M5.Lcd.setCursor(0, 57, 2); // カーソル位置とフォントカラーの設定
M5.Lcd.print(String(heatIndex, 1)); // ディスプレイに表示（湿度）
M5.Lcd.setCursor(80, 57, 2); // カーソル位置とフォントカラーの設定
M5.Lcd.print(String(discomfortIndex, 1)); // ディスプレイに表示（湿度）
}
void setup() {
// --------------------------------------------------
// 初期化 Initialize
// --------------------------------------------------
// M5StickCの初期化と動作設定 Initialization and operation settings of M5StickC.
M5.begin(); // 開始
M5.Lcd.setRotation(3); // 画面の向きを変更（右横向き）Change screen orientation (left landscape orientation).
M5.Axp.ScreenBreath(9); // 液晶バックライト電圧設定 LCD backlight voltage setting.
M5.Lcd.fillScreen(BLACK); // 画面の塗りつぶし Screen fill.
// シリアルコンソールの開始 Start serial console.
Serial.begin(115200);
delay(500);
dht.begin(); //温湿度センサー開始
}
void loop() {
delay(2000); // 遅延（2秒）
Check_TEMP(); // 温度・湿度の取得
display_output(); // ディスプレイ表示更新
}この記事が気に入ったらサポートをしてみませんか？
