【Blender】オブジェクトを円形に配置（モディファイアー＞配列）

2021年2月14日 07:30

モディファイアー＞配列　を利用してオブジェクトを円形に配置する方法をメモ。※行き詰ったり、試行錯誤する点も補足。

＜Blender 2.91.2＞

■前提

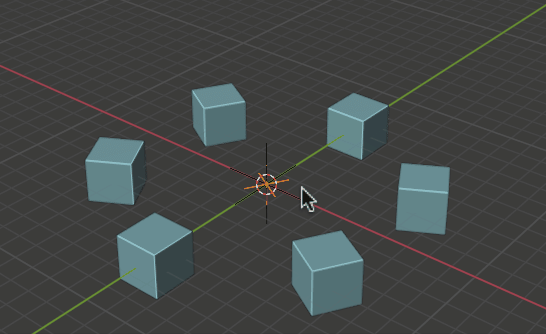

・配列全体の回転の中心軸は、原点に影響される。
・オブジェクトの配置角度は、エンプティの回転角度に影響される。

■調整時のコツ

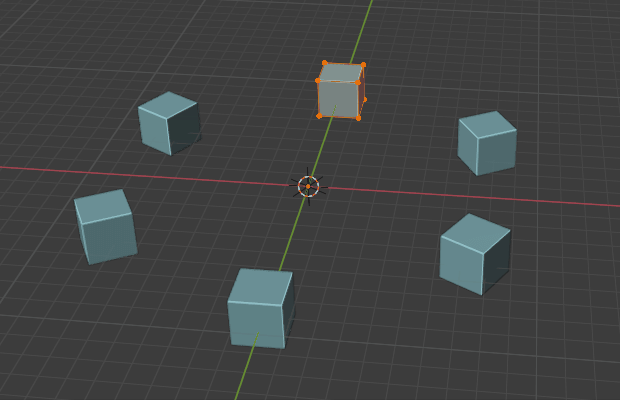

・編集モードでオブジェクトを移動すると原点は移動しない。
　一方、オブジェクトモードで移動すると原点は移動する。

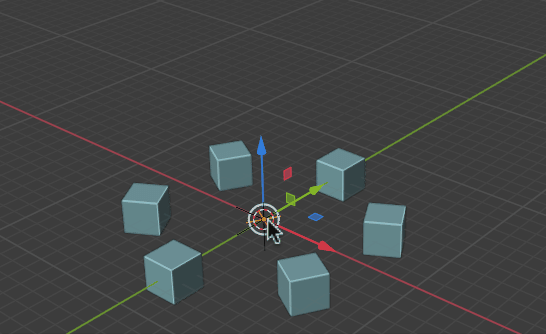

・親子関係を作っておくと配列前提を移動することができる。
　＜親子関係＞　
　　　+- エンプティ（配列全体の移動用）
　　　　　+- エンプティ（配列の回転角度用）
　　　　　+- オブジェクト（配列用オブジェクト）

■手順

まず、立方体オブジェクトとエンプティを作成する。

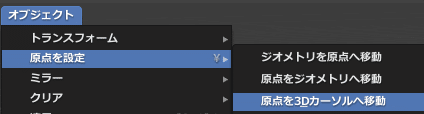

立方体オブジェクトを離れたところへ移動した後、原点をワールド座標の中心に合わせる。オブジェクト＞原点を設定＞原点を3Dカーソルへ移動　を実行。
※この手順が面倒な場合は、編集モードで立方体を移動してもよい。（原点が移動しないので）

立方体は、トランスフォームを初期化しておく。

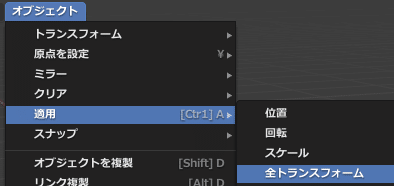

オブジェクト＞適用＞全トランスフォーム　を実行。
※これは、配列時に影響してしまうため。（値の初期化）

立方体オブジェクトを選択して、モディファイアー＞整列　を適用。
オフセット(OBJ)＞オブジェクト＞エンプティ　を選択。
次の２つのオフセットは、無効にしておく。
（オフセット（倍率）、一定のオフセット）
適合する種類＞定数で指定。数を6にする。

エンプティ選択して回転する。回転値は、Z：60度。

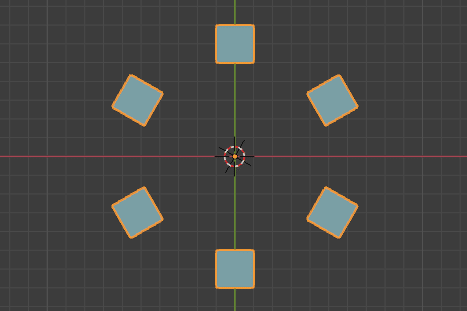

すると立方体オブジェクトの配置が下図のようになる。（上面図）

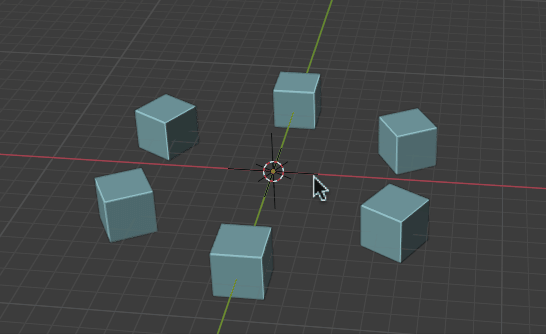

なお、オブジェクトの移動や変形等の調整は、必ず編集モードで行う。
編集モードでは、各立方体の中心で均等な距離で移動させたり、均等に変形・回転ができる。

■ペアレントで親子関係構築

配列全体を移動させたい時は、全選択（Cubeとエンプティ）して移動すれば可能だが、面倒なのとミス防止するため親子関係を構築しておく。

新規にエンプティを作成して、エンプティ_rigと命名。
そして、立方体のCubeとエンプティ選択し、最後にエンプティ_rigを選択した後、ペアレントして親子にする。
（※オブジェクト＞ペアレント＞オブジェクト　で、ペアレントする）

※注意点：
親子関係を構築しない状態では、Cubeを移動しても、エンプティを移動しても、配列状態が変わるだけで全体をうまく移動する事ができない。

■おまけ

◇【応用例】エンプティの影響とオフセット値について

モデファイアーのオフセット（OBJ）に設定したエンプティは、配置時の回転値を参照しているだけと予想していたが、位置やサイズも参照している。

あと、エンプティを動かさず、オフセットを変更したい場合は、モディファイアー＞一定のオフセットでも同様のことが可能だった。オフセット(OBJ)を設定した場合は、一定のオフセットとペアで使用するとよい。

◇【応用例】螺旋階段のモデリング

あと、今回のやり方を応用すると簡単に螺旋階段をモデリングできる。
やり方のコツは、編集モードで手すりと手すりの支柱を作成すること。

手すりは、平面で調整するとやりやすい。手すり同士の接合部をマージする時は、配列モデファイアーのマージを有効にして距離値で接合具合を調整。
※手すりの接合部の面は削除しておく方が、きれいに一体化できる。
※平面の押し出しは、モデファイアー＞ソリッド化で代用可能。

手すりは、平面でサイズと角度調整し、
境界部分は、マージ設定で一体化する。（編集モード）

■【別のやり方】オブジェクトを円形に配置

別のやり方もあったので、ついでにメモしておく。
目的や用途によっては、この方法も使い勝手は、良さそうな気がする。

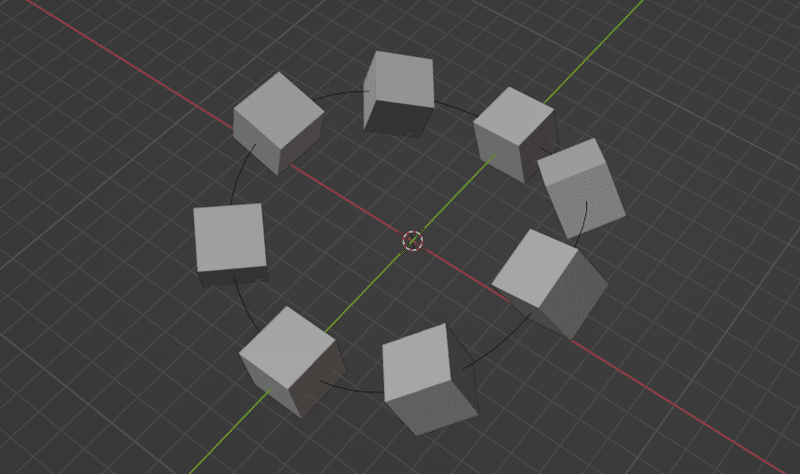

これは、円のパスを作成し、それに立方体を並べるやり方。ただし、素直なやり方で配置すると立方体が変形してしまうので、ひと工夫必要。

ひと工夫とは、下記の過去記事の応用になる。インスタンス化機能とペアレント機能（親子関係）を利用するのがコツ。

下準備として、平面とベジェ円を作成する。
追加＞メッシュ＞平面、追加＞カーブ＞ベジェ円。

ベジェ円に沿って、８個の平面を整列させる。（個数はモデファイアーで指定）

＜平面にモデファイアーを適用する＞
・平面にモデファイアー＞整列　を適用。
・追加で、モデファイアー＞カーブ　を適用して、ベジェ円を指定する。

中央に立方体を作成する。
それから、平面（親）、立方体（子）にしてペアレントする。

※アウトライナーでペアレントするのが楽。Shiftを押しながら子を親にDrag & Dropする。また、コマンドでペアレントするには、立方体を先に選択し、次に平面を選択して、オブジェクト＞ペアレント＞オブジェクトで、ペアレントする。（Ctrl+P）

オブジェクトモードで、平面を選択して、オブジェクトプロパティ＞インスタンス化＞面　を選択する。
