【ごまかんぱちの挑戦】エクセルでAutoCADの自動作図（その6）

こんにちは。ごまかんぱちです。🐟

AutoCADの自動作図を目指して奮闘しています。
第6回の題材は 斜比を表すあの三角形です。

6-1. 斜比の図形を描く

斜比を表す こんな図形がありますよね。
エクセルに角度を入力するだけで この図を自動で描けるようにしましょう。

まずは、エクセルにこのように入力します。

大事なのは、セルB2 に入力した角度（斜角）。
セルE5、F8、G5 には、緑四角の式を入力しましょう。

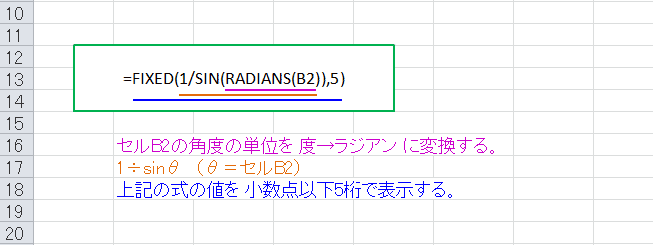

式の解説です。

コードはこうなります。

Print #1, "clayer Layer1"       '画層の指定

'外形
Print #1, "line " & 0 & "," & 0 & " " & 0 & "," & Range("G5") & " "
Print #1, "line " & 0 & "," & 0 & " " & -Range("F8") & "," & 0 & " "
Print #1, "line " & -Range("F8") & "," & 0 & " " & 0 & "," & Range("G5") & " "

Print #1, "clayer Layer2"       '画層の指定

'文字
Print #1, "text j ML " & 0 & "," & Range("G5") / 2 & " " & 0.1 & " " & 0 & " " & Range("G5") & ""
Print #1, "text j TC " & -Range("F8") / 2 & "," & 0 & " " & 0.1 & " " & 0 & " " & Range("F8") & ""
Print #1, "text j MR " & -Range("F8") / 2 & "," & Range("G5") / 2 & " " & 0.1 & " " & 0 & " " & Range("E5") & ""

文字の解説です。

実行すると こうなります。

順調ですね。😊
あと少し 付け加えましょう。

Print #1, "text j BL " & -Range("F8") + 0.1 & "," & 0 & " " & 0.1 & " " & 0 & " " & "θ"
Print #1, "text j BC " & -Range("F8") / 2 & "," & -0.5 & " " & 0.1 & " " & 0 & " " & " θ=" & Range("B2") & "°"
Print #1, "text j BC " & -Range("F8") / 2 & "," & Range("G5") + 0.25 & " " & 0.1 & " " & 0 & " " & "斜比"

できました。立派な斜比の図です。😊

セルB2に いろいろな角度を入力すると、三角形の形が変わることがわかります。
試してみましょう。

さらに 完成度を上げていきましょう。

・倍率を指定できるようにする
・指定倍率に合わせて 文字サイズが変わるようにする
・角度の入力を 度分秒に対応できるようにする
・辺の傾きに合わせて 角度の数字を回転させる
・必要に応じて 三角形を左右反転させる

たくさんありますね。
ぜひ 続きも読んでください。

6-2. アドバンス

さあ、どんどん 機能を追加していきましょう。

・倍率を指定できるようにする

セルB4に 倍率を入力できるようにします。
ここで言う倍率とは、セルG5の「1.00000」の図面上での実際の長さを指します。
