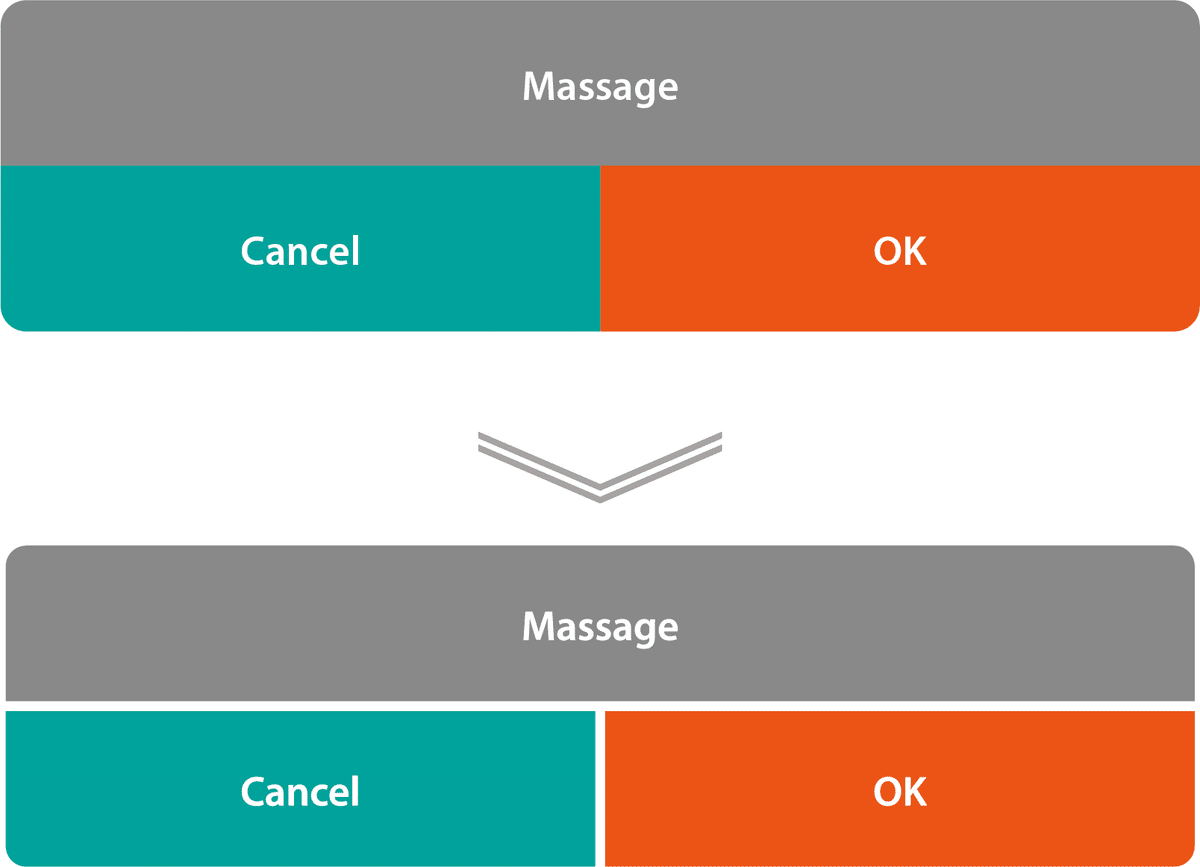

iOSのアラートボックスのようなパーツ制作

iOSのアラートボックスのようなパーツのような角丸処理にライブコーナーを使ってもよいのですが、後から変更したい場合、ほかのパーツと連携して更新には対応できません。

追記：手順Aを追加しました。個別のカラー変更が不要であれば、こちらがハンドリングがよいです。

手順A

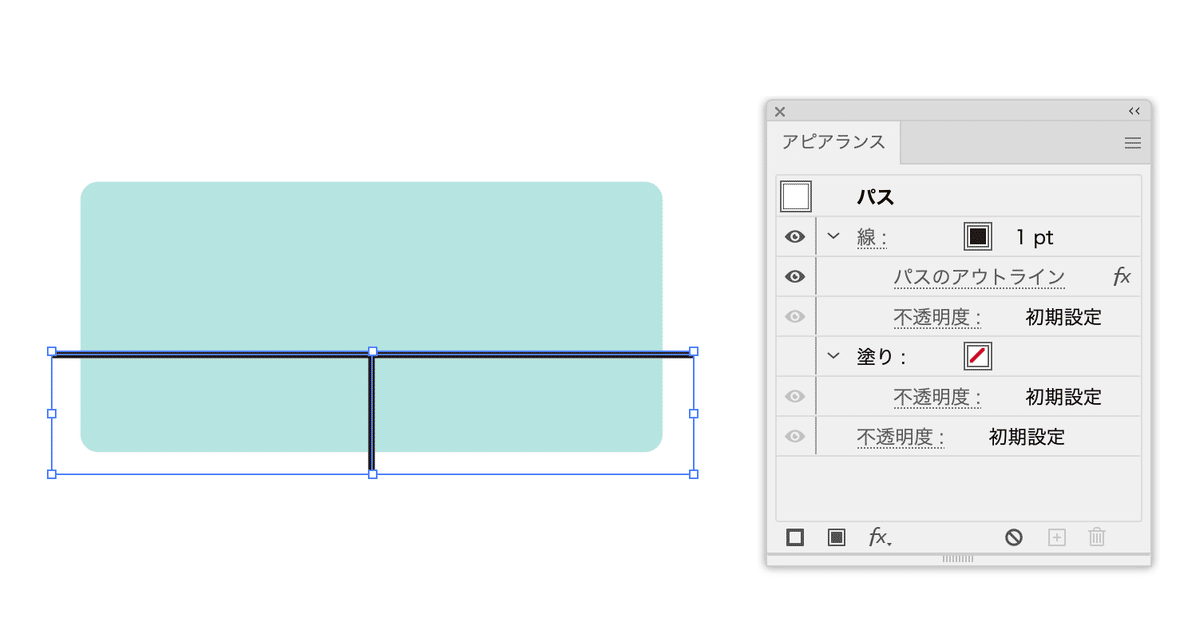

• 長方形を描き、［角を丸くする］効果を適用する

• 分割用の線を2本描き、［パスのアウトライン］効果を適用する

グループ化し、［パスファインダー（前面オブジェクトで型抜き）］効果を適用する

線を移動したり、複製するなど、調整がラクです。

手順B

• 長方形をひとつ、分割用の線を2本描く

• 3つのオブジェクトを選択し、［パスファインダー］パネルの［分割］ボタンをクリック

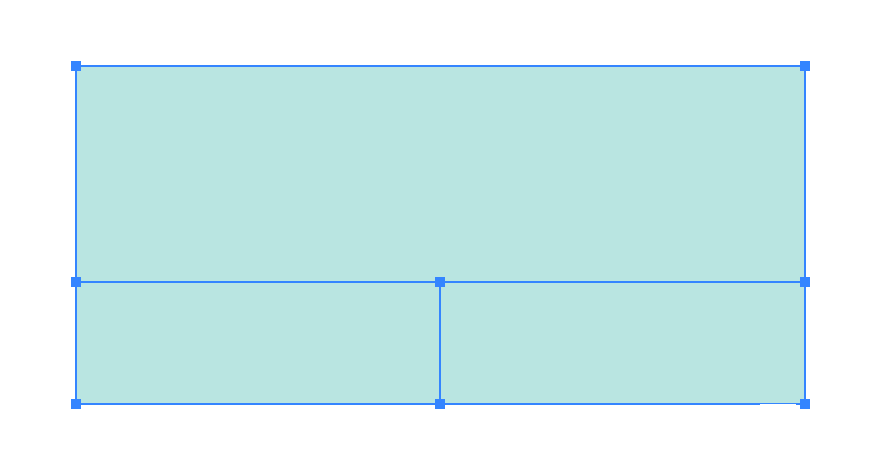

• 3つの長方形に分割される（グループ化された状態）

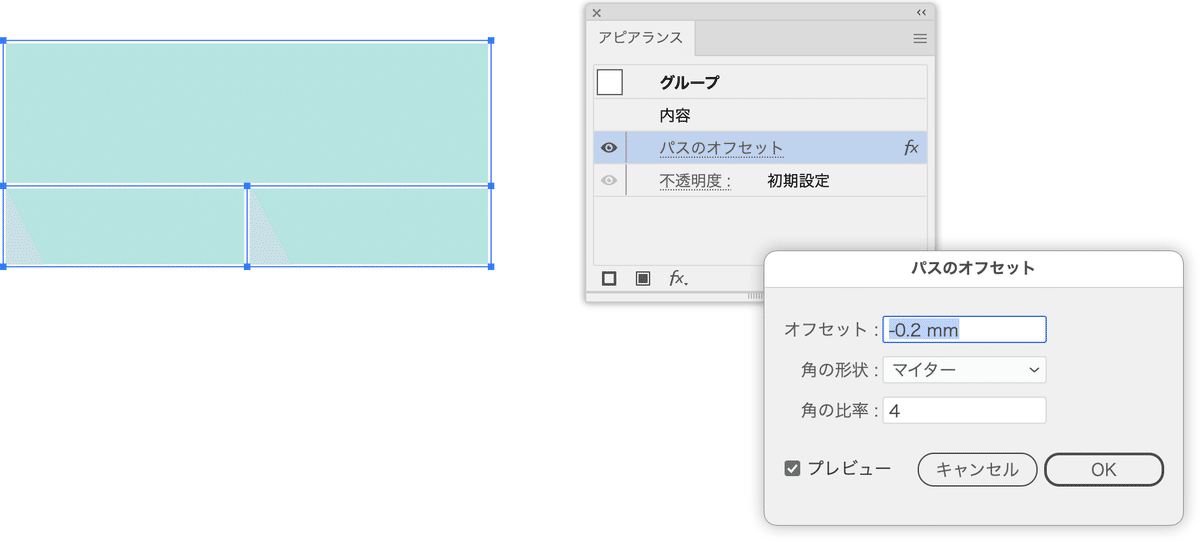

• 〈内容〉の下に［パスのオフセット］効果を適用し、負の値を設定すると、それぞれの長方形が“小さく”なる

• 線属性を追加し、合体後に［角を丸くする］効果を適用

• 〈内容〉のさらに下に［パスファインダー（切り抜き）］効果を適用すると、全体の四隅に角丸が適用される

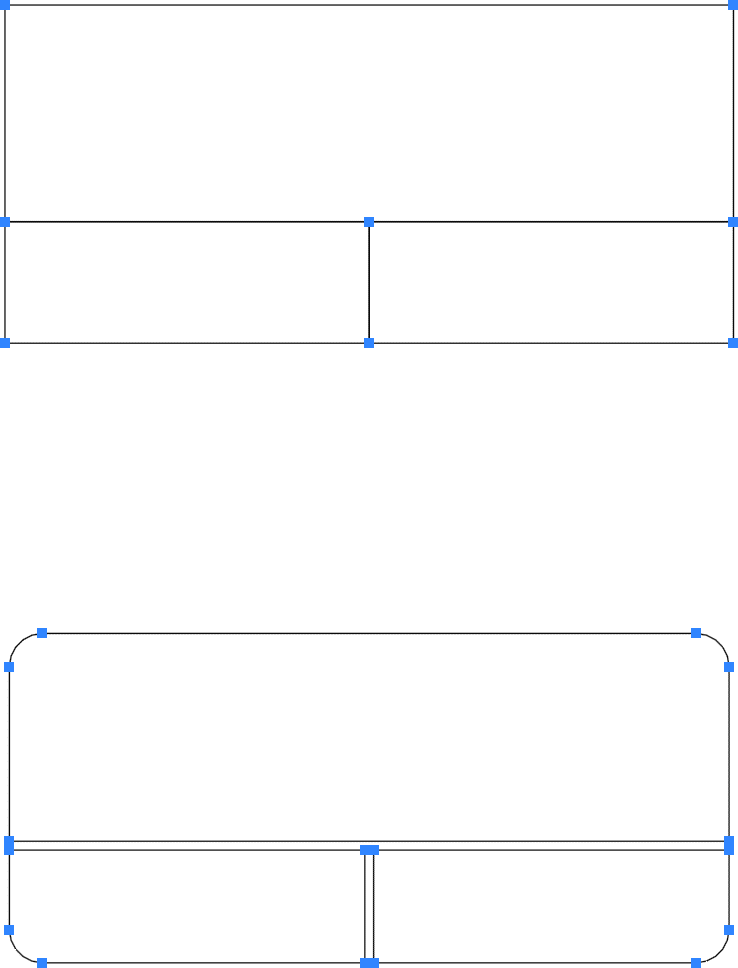

アピアランスを分割すると、見た目のとおりの図形になります。

グループ化する前のオブジェクトのカラーを引き継ぎますので、個別にカラー変更をすることが可能です。

エリア内文字の場合

個別に角丸処理し、グループ化後にオフセット処理します。

右下だけ角丸にするアピアランスです。

ロジックは次のとおり。

ダウンロード
