キレイに交差するドット点線のカギ括弧

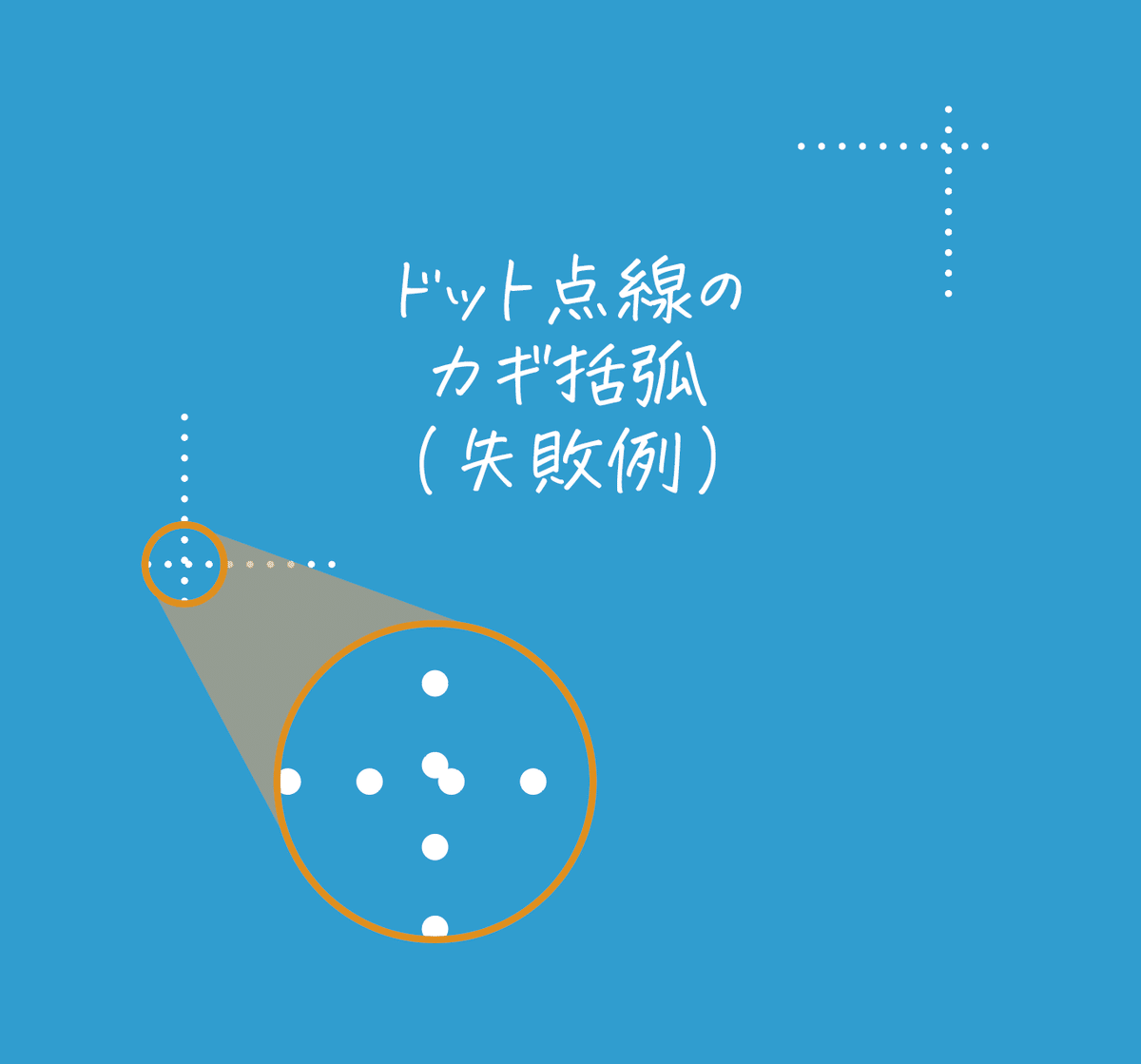

“はみ出す”系というか、それぞれの括弧が十字状になっているカギ括弧。実線ならまだしも、ドット点線の場合、交差点がキレイに揃いません。

そこで、hamkoさん、高橋としゆきさんが発見したテクニックで実現します。

hamkoさんのこれ何気にすごいな。交点にパスが重なることを除けば基本どんな形にしても線端がきれいに揃う https://t.co/pMqgfQwow6 pic.twitter.com/CVvt8wy2Dm

— 高橋としゆき (@gautt) May 9, 2019

手順

まずは、実線バージョンを作ります。
便宜上、四角形に塗りを設定していますが、実際には非表示にしておきます（非表示にしないと、意図通りの結果になりません）。

グループ化し、次のように設定します。

• ［パスファインダー（アウトライン）］効果
   → グループ化前の線の設定は消え、透明になります。

• 線アピアランスを追加し、点線を設定

カギ括弧のパーツを作る

次のように長さを指定しながら、はみだし距離を指定します。

このままだと四角形のパスと作成したパスの中心が合わず、また、線端形状を丸めることができません。

そこで、［パスのアウトライン］効果を適用してオープンパス化します。ただ、加えただけではオープンパスにならないので順番設定がキモです。

制限

• エリア内テキストに対して設定したいところですがムリです。

• カギ括弧と同時に背景色を付けるのも厳しいです。

各辺が少しはみ出るドット点線

各辺が少しはみ出るようにするには、グループ化前に［パスのアウトライン］効果をひとつはさみます。

［パスのアウトライン］効果をOFFにすれば、実線になります。

また、エリア内文字に対しても設定できます。

ダウンロード

アップデートしました（23:55）。
