Makeover Mondayやってみた～ワッフルチャートの作り方～

2023年8月18日 03:45

１．Makeover Mondayに初挑戦

WOWにも少し慣れてきたので、Makeover Mondayに挑戦してみました！
Makeover Mondayは、既に作成されているビジュアライズ結果と同様のデータを使用して「もっと良くなるように作り直してみよう！」というチャレンジです。
Workout Wednesdayと違って正解(見本のViz)がないため、自分でどのように可視化したら有益なVizになるか考えながら作成していく必要があります。

選択した問題

今回は、MOM2023 Week7 「世界のEV市場シェア」(Global Electric Vehicle Market Share, Q2 2021 – Q1 2023 (counterpointresearch.com))を選択しました。元のVizやデータセットが非常にシンプルで情報量も少ないため、ここからどう違う表現ができるかを考えるのが難しかったです。

挑戦結果

私がMOM2023 Week7に挑戦した結果がこちらです。
拙いVizなのですが、ワッフルチャートとランクチャートを使用してEVシェアの推移を表現してみました。
今回ワッフルチャートを初めて作成してみて少し苦戦したので、作成方法をNoteにまとめておこうと思います。

２．ワッフルチャート作成方法

まずは基本形の以下ワッフルチャートを作ってみたいと思います。

①ワッフルチャート用データの作成

元データだけではワッフルチャートを作成できないため、ワッフルチャート用のデータをExcelで作成します。
10×10で100個の■を作成するために、以下のような3列100行（Percentage100%まで）のデータを作成しましょう。

②Tableauでデータ接続

TableauでGlobal Electric Vehicle Market Shareのデータと①で作成したワッフルチャート用データを接続します。
そのままだとエラーが出てしまいますが、フィールドの選択から「関係の計算を作成」でどちらにも"1"を設定するとリレーションが構築できます。

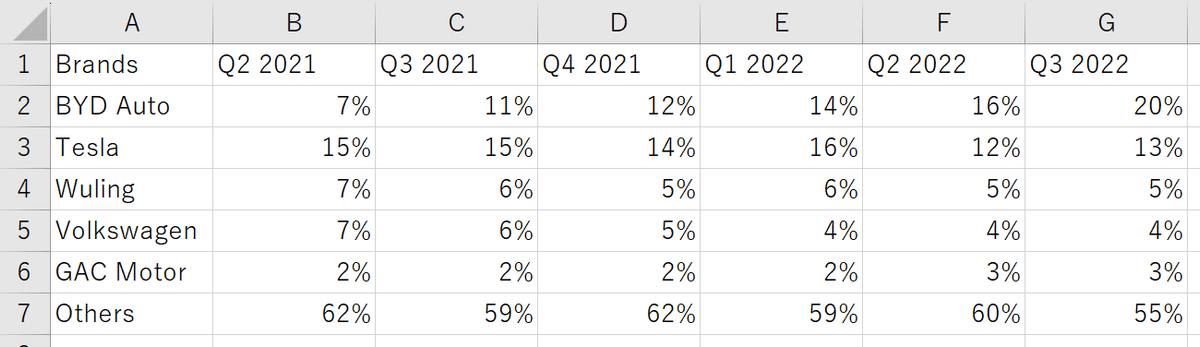

※Global Electric Vehicle Market Shareのデータは事前にピポットでデータ整形済みです。

③ワッフルチャートのベースを作成

列に「Column」、行に「Row」を入れ、右クリックで「ディメンション」に変更します。

その後、マークを四角に設定すると以下のようになります。これでベースの完成です。（今回は分かりやすいように「Percentage」をラベルに入れています）

④色付け

今回はEVブランド「Tesla」の市場シェアを可視化したいため、Teslaの市場シェアを表す以下のような計算フィールドを作成します。

次に、Tesla Share分を色付けするための以下計算フィールドを作成します。Tesla Shareの%よりも小さいPercentageの■を色付けする、というイメージです。

これをマークカード「色」に入れると、Tesla Shareの%で色付けがされます。

※Percentageの数字が1%のところから色が塗られていくため、色付けのスタート位置を変えたい場合は軸の編集で軸を反転させるとよいです。

最後に細かい修正を行えば完成です！
・色の変更
・サイズの調整
・グリッド線等を削除
・軸ヘッダーの非表示　など…

３．複数の色を付けるには？

今回わからず苦戦したのはこの部分です。
世界のEVシェアを100%として、使用データにある5ブランド＋Othersを色分けして一つのワッフルチャートで表現したかったのです。
その方法をご紹介します。

（補足）ワッフルチャートも円グラフと同様、多くの色を使うことは推奨されません。2，3色にとどめた方がよさそうです。

①市場シェア計算フィールドの作成(ブランド数分)

２．④で作成した「Tesla」の市場シェアを表す計算フィールドを複製し、5ブランド分作成します。（Othersは不要です）

②色分け用計算フィールドの作成

次に、色を分けるための以下計算フィールドを作成します。
計算フィールドで定義するブランドの順番に気を付けてください。このままの順番で色付けされていきます。

IF SUM([Percentage]) <= [BYD Auto Share] THEN "BYD Auto"
ELSEIF SUM([Percentage]) <= [BYD Auto Share] + [Tesla Share] THEN "Tesla"
ELSEIF SUM([Percentage]) <= [BYD Auto Share] + [Tesla Share] + [Wuling Share] THEN "Wuling"
ELSEIF SUM([Percentage]) <= [BYD Auto Share] + [Tesla Share] + [Wuling Share] + [Volkswagen Share] THEN "Volkswagen"
ELSEIF SUM([Percentage]) <= [BYD Auto Share] + [Tesla Share] + [Wuling Share] + [Volkswagen Share] + [GAC Motor Share] THEN "GAC Motor"
ELSE "Others" END

③マークカード「色」に追加

最後に、作成したBrands Colorをマークカード「色」に入れると色の出し分けができました！

４．おまけ～好きな図形を使おう～

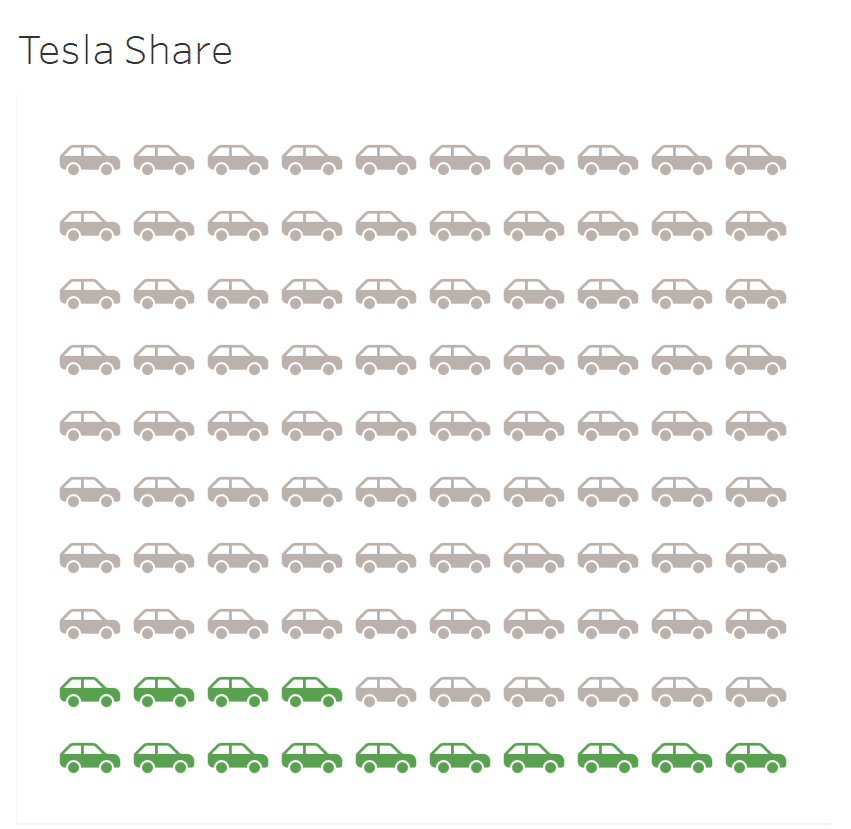

以下のように、好きな画像を使用してワッフルチャートを作成することもできます！

エクスプローラーを開いて、ドキュメント - マイTableauリポジトリまで行くと「形状」というフォルダがあります。ここに表示したい画像を格納してください。色を塗るため、背景は透明であることが望ましいです。

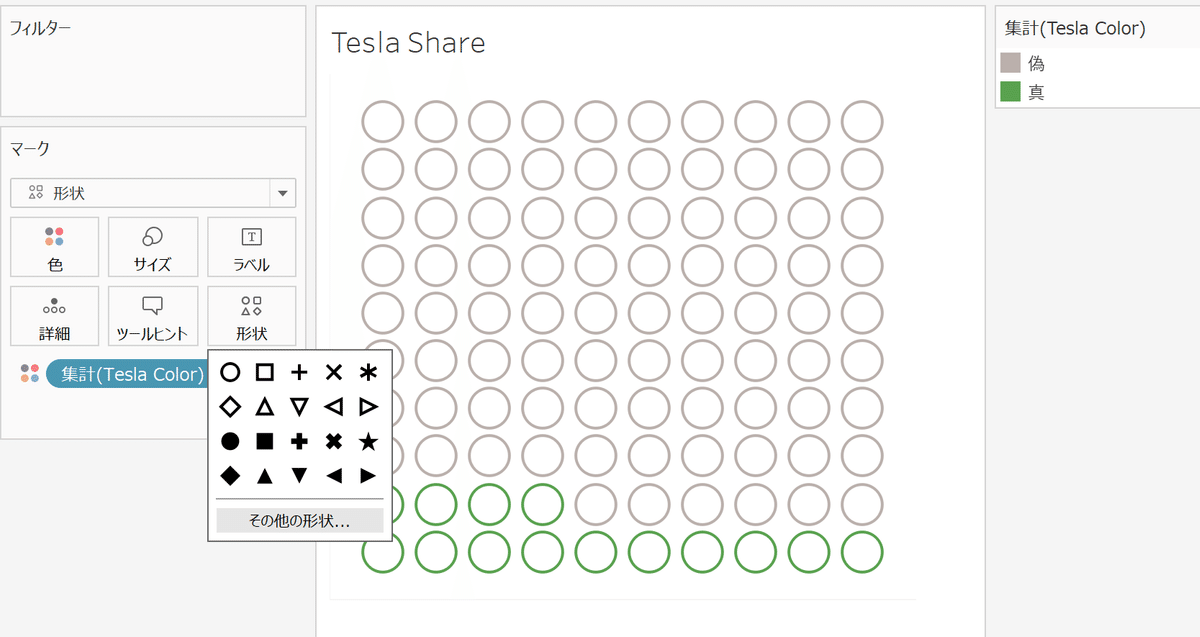

ワッフルチャートのマークを「四角」から「形状」に変更します。そして、「その他の形状」を選択すると表示される「形状の編集」ダイアログでカスタムパレットを開くと、「形状」フォルダに保存した画像が出てきます。
ここで好きな形状を選択することでマークを変えることができます。

５．振り返り

今回はワッフルチャートをマスターできたので良かったです。
Makeover Mondayは答えがないためどう作ろうか考えるのが楽しかった一方、自分のスキル不足を改めて感じました。
他の方の回答をTableau PublicやTwitterで探してみると、アニメーション操作ができるVizやデザイン性に富んだVizが多々upされていました。自分はまだまだ表現の幅が狭いな～と感じたので、他の素晴らしいVizから沢山学んでいきたいと思います。
