Inventor / iLogic : コンポーネントの色分け

2021年8月5日 14:35

アセンブリモデルの各コンポーネントを任意の色で色分けして表示したい時があります。ベンダー別に色分けするとか、担当者別に色分けするとかです。主題マッピングと言って白地図に色分けする事の3次元版です。

ここでは、その基本となる二つの処理「色分け用の外観を作成する」「コンポーネントの外観を変更する」を使って、ランダムに色分けをするルールを紹介します。

色分け用の外観を作成する

Inventorでは、パーツやコンポーネントの色は、Asset オブジェクトを使って設定します。Assetは、材料と外観のふるまいをより深く定義できるオブジェクトです。Assetは、ドキュメントとライブラリに保存されます。コンポーネントに色を付けるには、ドキュメント内に保存されたAssetに中から選んで設定します。

Inventorの色は、R（赤）G（緑）B（青）それぞれ256階調の組合せで表現されます。256ｘ256ｘ256で16,777,216色（フルカラー）で出来る計算になります。

最初に触ったAutoCADが16色でしたが、その後256色まで使える様になりました。その時、AutoCADに色番号というものが出来ました。256色を1から255までの番号で管理するという考えです。これが分かりやすいので、AutoCADの色番号に基づいて、外観を作ることにします。

ただ、色の中でも「暗い色」は色分けには向きません。映えないです。そこで、暗い色は登録しない。という処理も加えることにします。

まず、iLogic ルールの前半（Main）です。

Class ADD_ACAD_COLOR

	Dim invApp As Inventor.Application

Sub Main()

	'ACADCOLORを現在のドキュメントの外観に追加する
	'暗い色は映えないので追加しない

	invApp = ThisApplication
	Dim doc As Document = invApp.ActiveDocument

   ' ドキュメントの外観コレクションの確保
   Dim docAssets As Assets
   Try
       docAssets = doc.Assets
   Catch ex As Exception
       Dim doc2 As Inventor.PartDocument = invApp.ActiveDocument
		docAssets = doc2.Assets
   End Try

   ' 外観オブジェクト（Asset）の新規作成
   Dim appearance As Asset
   Dim tobjs As TransientObjects
   Dim color As ColorAssetValue

   Dim indx As Integer
   Dim RR As Integer
   Dim GG As Integer
   Dim BB As Integer
   Dim ColorName As String = ""

   For indx = 1 To 255
       Dim AMARI As Integer = indx Mod 10
       If AMARI < 5 Then
           GetRGB(RR, GG, BB, indx, ColorName)
           Try
               appearance = docAssets.Add(AssetTypeEnum.kAssetTypeAppearance, "Generic", ColorName, ColorName)
               tobjs = invApp.TransientObjects
               color = appearance.Item("generic_diffuse")
               color.Value = tobjs.CreateColor(RR, GG, BB)
           Catch ex As Exception
               ' 同名の外観がある場合は何もしない
           End Try
       End If
   Next
End Sub

AutoCADの色番号は、下一桁で明るさが分かります。5以上だと暗い色なので、色番号の下一桁が5未満のときに、外観を作成する処理にしています。

   For indx = 1 To 255
       Dim AMARI As Integer = indx Mod 10
       If AMARI < 5 Then
           GetRGB(RR, GG, BB, indx, ColorName)
           Tryが

GETRGBは、indx番号から、RGBのそれぞれの階調、色の名前を返すサブプログラムです。

Private Sub GetRGB(ByRef RR As Integer, ByRef GG As Integer, ByRef BB As Integer, ByRef ACADColor As Integer, ByRef ColorName As String)

   ColorName = "ACAD_CN_" + ACADColor.ToString("000")

   Select Case ACADColor
       Case 0 : RR = 0 : GG = 0 : BB = 0
       Case 1 : RR = 255 : GG = 0 : BB = 0
       Case 2 : RR = 255 : GG = 255 : BB = 0
       Case 3 : RR = 0 : GG = 255 : BB = 0
       Case 4 : RR = 0 : GG = 255 : BB = 255
       Case 5 : RR = 0 : GG = 0 : BB = 255
       Case 6 : RR = 255 : GG = 0 : BB = 255
       Case 7 : RR = 255 : GG = 255 : BB = 255
       Case 8 : RR = 65 : GG = 65 : BB = 65
       Case 9 : RR = 128 : GG = 128 : BB = 128
       Case 10 : RR = 255 : GG = 0 : BB = 0
       Case 11 : RR = 255 : GG = 170 : BB = 170

       （中略）

       Case 250 : RR = 51 : GG = 51 : BB = 51
       Case 251 : RR = 80 : GG = 80 : BB = 80
       Case 252 : RR = 105 : GG = 105 : BB = 105
       Case 253 : RR = 130 : GG = 130 : BB = 130
       Case 254 : RR = 190 : GG = 190 : BB = 190
       Case 255 : RR = 255 : GG = 255 : BB = 255

   End Select
End Sub
End Class

色番号ごとのRGBの配色は、Webに掲載されています。例えば、AutoCAD Color Index (ACI) RGB equivalents

ルールを実行すると、以下の図の様に外観が作成されます。

コンポーネントの色分け

アセンブリモデル上のコンポーネントですが、色分けの対象としてアセンブリ直下のコンポーネントとするか、サブアセンブリ以下すべてのパーツ（リーフコンポーネント）とするかの2通りがあります。今回は、両方に対応できるような処理とし、どちらの方法にするかは、Modeという内部変数で切り替えることにします。

 Class コンポーネント色分け

	 Dim InvApp As Inventor.Application

Sub Main

   InvApp = ThisApplication

   Dim oDoc As Inventor.AssemblyDocument = invapp.ActiveDocument
   Dim oAprAssets As Inventor.AssetsEnumerator = oDoc.AppearanceAssets
   Dim CountOfAprAssets As Integer = oAprAssets.Count - 1
   '
   Dim ViewRepName As String = "ACAD_COLOR_MAP"
   Dim oViewRep As Inventor.DesignViewRepresentation

   Try
       oViewRep = oDoc.ComponentDefinition.RepresentationsManager.DesignViewRepresentations.Item(ViewRepName)
   Catch ex As Exception
       oViewRep = oDoc.ComponentDefinition.RepresentationsManager.DesignViewRepresentations.Add(ViewRepName)
   End Try

   Dim oComponents As Inventor.ComponentOccurrences = oDoc.ComponentDefinition.Occurrences
   Dim ColorIndx As Integer
   Dim Mode As Integer

   Mode = 1	' １のとき、パーツレベル。それ以外は、コンポーネントレベル

   If Mode = 1 Then
       Dim oAllLefOcc As Inventor.ComponentOccurrencesEnumerator = oDoc.ComponentDefinition.Occurrences.AllLeafOccurrences
       Dim oLeaf As Object = Nothing 'ComponentOccurrenceProxy=nothing
       Dim oLeafProxy As Inventor.ComponentOccurrenceProxy = Nothing
       Dim oLeafCompo As Inventor.ComponentOccurrence = Nothing

       For Each oLeaf In oAllLefOcc
           If oLeaf.visible Then
               ColorIndx = CountOfAprAssets * Rnd() + 1
               Select Case oLeaf.Type
                   Case ObjectTypeEnum.kComponentOccurrenceProxyObject
                       oLeafProxy = oLeaf
						Try
                       	oLeafProxy.Appearance = oAprAssets.Item(ColorIndx)
                       Catch ex As Exception
                           ' No Action
                       End Try
                   Case ObjectTypeEnum.kComponentOccurrenceObject
                       oLeafCompo = oLeaf
                       oLeafCompo.Appearance = oAprAssets.Item(ColorIndx)
                   Case Else
               End Select
           End If
       Next

   Else
       Dim oComp As Inventor.ComponentOccurrence
       For Each oComp In oComponents
           ColorIndx = CountOfAprAssets * Rnd() + 1
           oComp.Appearance = oAprAssets.Item(ColorIndx)
       Next
   End If

End Sub

End Class

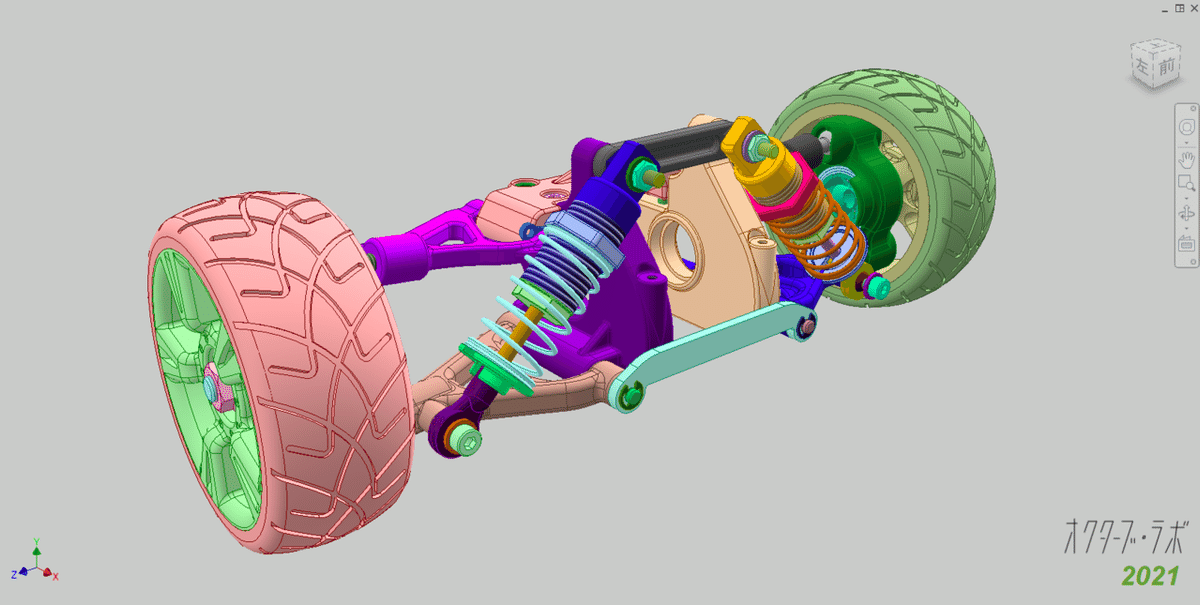

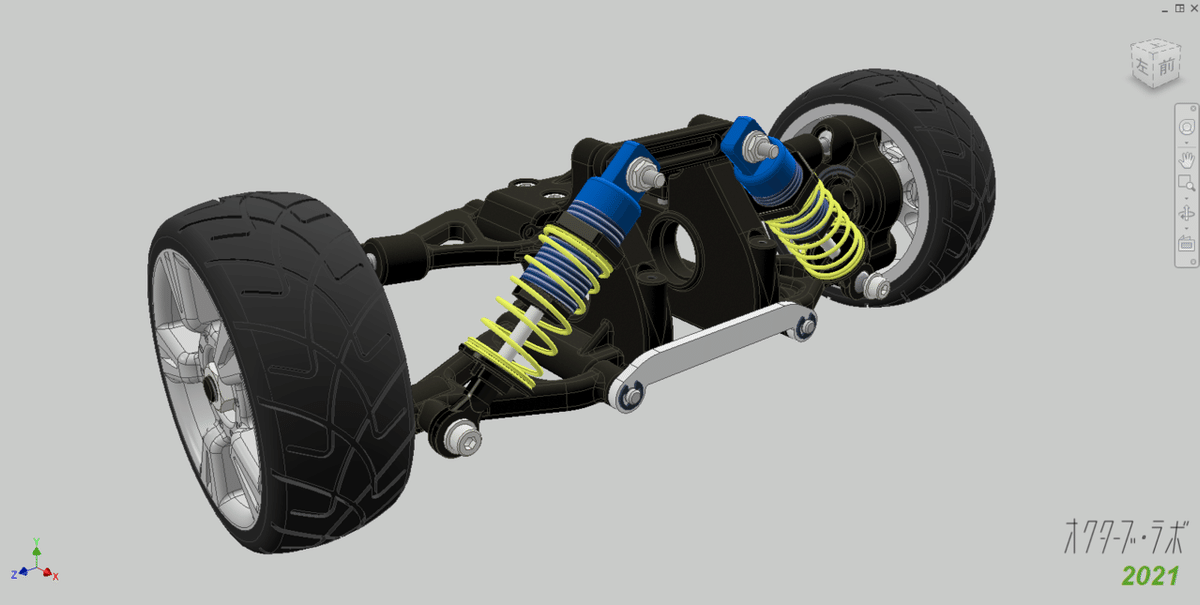

このルールを実行すると、図の様に色分けされます。

もちろん、この配色のままにしておけないので、元に戻す方法を用意しておきます。ここでは、View Representaion の機能を使います。

ACAD_COLOR_MAP という名前のリプレゼンテーションが出来ています。このリプレゼンテーションを削除すると、元の配色に戻ります。

View Representaion の作成は以下の部分になります。

Dim ViewRepName As String = "ACAD_COLOR_MAP"
Dim oViewRep As Inventor.DesignViewRepresentation

Try
    oViewRep = oDoc.ComponentDefinition.RepresentationsManager.DesignViewRepresentations.Item(ViewRepName)
Catch ex As Exception
    oViewRep = oDoc.ComponentDefinition.RepresentationsManager.DesignViewRepresentations.Add(ViewRepName)
End Try

パーツレベルのとき

アセンブリ構成の全てのパーツ（リーフコンポーネント）を取得するには、AllLeafOccurrences という便利なプロパティがあるので、これを使います。このプロパティに含まれるオブジェクトは型の異なるものが混じっているのでタイプを判断し、それぞれのタイプに用意されたAPIを使ってアセットを設定します。

       For Each oLeaf In oAllLefOcc
           If oLeaf.visible Then
               ColorIndx = CountOfAprAssets * Rnd() + 1
               Select Case oLeaf.Type
                   Case ObjectTypeEnum.kComponentOccurrenceProxyObject
                       oLeafProxy = oLeaf
						Try
                       	oLeafProxy.Appearance = oAprAssets.Item(ColorIndx)
                       Catch ex As Exception
                           ' No Action
                       End Try
                   Case ObjectTypeEnum.kComponentOccurrenceObject
                       oLeafCompo = oLeaf
                       oLeafCompo.Appearance = oAprAssets.Item(ColorIndx)
                   Case Else
               End Select
           End If
       Next

コンポーネントレベルのとき

直下のコンポーネントの場合の処理はこちら

       Dim oComp As Inventor.ComponentOccurrence
       For Each oComp In oComponents
           ColorIndx = CountOfAprAssets * Rnd() + 1
           oComp.Appearance = oAprAssets.Item(ColorIndx)
       Next

モードの切り替え

   Dim Mode As Integer

   Mode = 1	' １のとき、パーツレベル。それ以外は、コンポーネントレベル

   If Mode = 1 Then

   ' パーツレベルの処理

   Else

   ' コンポーネントレベルの処理

   End If

End Sub

ここでは、ルールの直接書き換えさせていますが、実際に運用する時に編集が必要です。Modeをパラメータ化する方法もありますが、それぞれのモード用のルールを別々に用意するのが早いですね。

応用

主題マッピングをするには、そのパーツなりコンポーネントのプロパティ情報が必要です。こちらは、For Each ループで取り出したコンポーネントから取り出すことができます。その情報から、然るべき色の外観を設定するという処理になります。
