マイニング専用RX470 未実装のHDMI 2ポート目を使用できるようにする。

前回の記事ではマイニング専用RX470の隠されたHDMIコネクタを使用できるようにしました。
今回はHDMIコネクタの2ポート目を使用できるようにします。

前回と同様、未実装部品の確認と部品の実装、ブラケットの加工を行いました。

!!!注意!!!

市販品の改造は危険を伴います。
メーカー、販売店の保証対象外となりますのでご注意ください。
部品の実装(はんだづけ)には高度な技術が必要です。

HDMIコネクタの入手

1ポート目のHDMIコネクタはブラケットの取り付け用として取り付けられていましたが、2ポート目のHDMIコネクタは未実装となっています。
同じHDMIコネクタを入手する事が出来れば良いのですが見つけることが出来なかったため2つの方法で入手を試みました。

ジャンク基板からHDMIコネクタを取り外す

画像1

HDMIコネクタを入手するためジャンクパーツを用意しました。

画像2

ネジ付きのHDMIコネクタでマイニング専用RX470で使用しているHDMIコネクタをほぼ同じようです。

画像3

裏面もほぼ同様です。

画像4

実装済みのコネクタを外すのは半田ごてでは大変なためリワーク機(SD-3000II)を使用します。

画像5

ホットエアーを当て半田が溶けた頃合いをみて取り外します。

画像6

画像7

画像8

綺麗に取り外せました。

画像9

マイニング専用RX470 未実装のHDMI 2ポート目に乗せてみました。
問題なく使用できそうです。

HDMIコネクタ単体で入手する。

画像10

画像11

画像12

秋葉原にてコネクタ単体を探したところ以下の型番のHDMIコネクタを入手出来ました。
・HD19SK-P01G

未実装箇所を確認

画像13

HDMIコネクタ1ポート目と同様に差動信号線が4セット
HDMIコネクタ1ポート目では実装されていたFET、Dual FET、抵抗が未実装です。

部品を実装

画像14

FET、Dual FET、抵抗を実装しました。

画像15

FET、Dual FETは秋月電子通商にて入手可能です。

・NPNチップトランジスタ MMBT3904 40V200mA (20個入)
 http://akizukidenshi.com/catalog/g/gI-05969/

・MOSFET SSM6N7002BFU (10個入)
 http://akizukidenshi.com/catalog/g/gI-08465/

(未確認)
・デュアルNchMOSFET 2N7002DW(60V115mA)(10個入)
 http://akizukidenshi.com/catalog/g/gI-05999/

画像16

HDMIコネクタ1ポート目では積層セラミックコンデンサ 0.1uFを直列としましたがHDMIコネクタ2ポート目では積層セラミックコンデンサ 0.1uFと0Ω抵抗を直列としています。

部品の詳細についてはHDMIコネクタ1ポート目の記事を御覧ください。

・マイニング専用RX470の隠されたHDMIを使用できるようにする。
  https://note.com/wata_ge/n/na98dc883eaa8

HDMIコネクタの取り付け

画像17

未実装のHDMIコネクタを取り付けるため半田を除去します。
多層基板、GNDパターンが全体にあるため高熱容量が必要です。
今回はプレヒーターを使用し、不要な部分に熱が掛からないよう養生しています。

画像18

コネクタ取り付け用のスルーホールは無事、半田を除去出来ました。

画像19

信号線についても半田の除去を行ったのですが何箇所かパターンを剥がしてしまいました。
HDMIコネクタの真ん中にあるGNDについては半田を除去しずらいため、ある程度除去できたら0.4mmほどのピンバイスで残った半田を除去した方が良いようです。

画像20

画像21

HDMIコネクタを取り付けましたが、パーターンを剥がしてしまったため4本ほどポリウレタン線(UEW)にて接続を行っています。

ブラケットを加工、取り付け

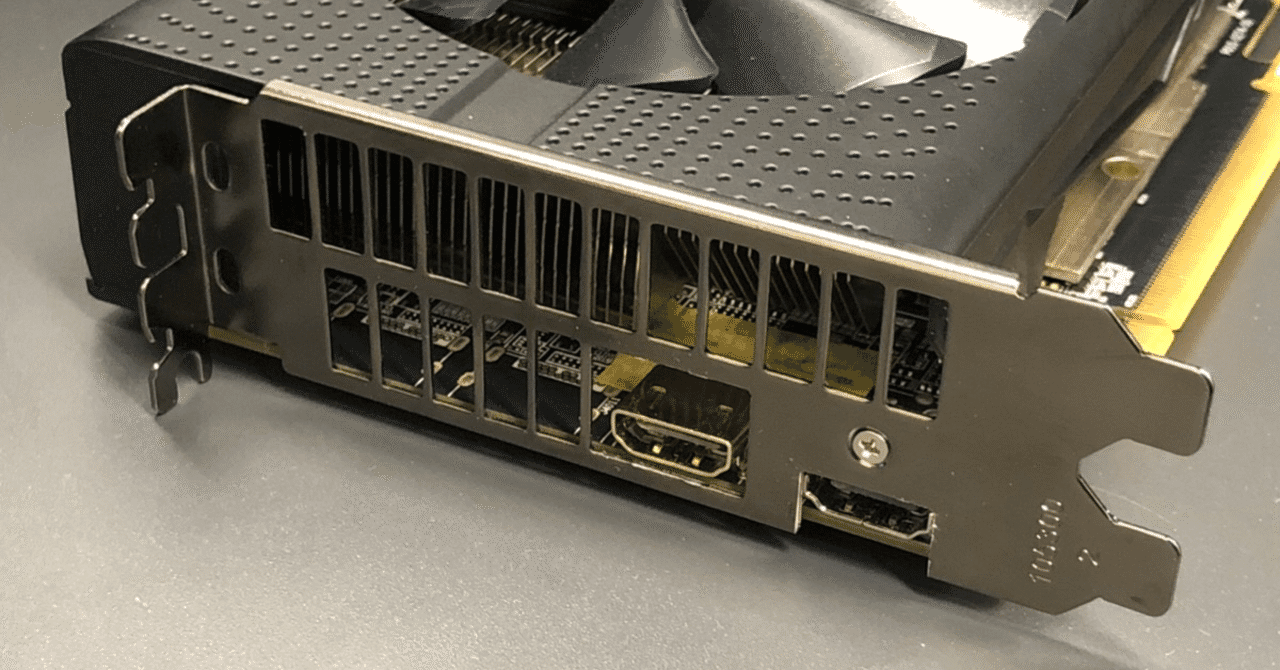

画像22

ブラケットの加工は放熱用のスリットを2本を切り取り、ヤスリで整えました。

動作確認

画像23

画像24

PCに搭載し動作確認を行いマザーボードのBIOS画面やWindowsの起動画面が表示、2画面での表示が出来ることを確認できました。

HDMI 1ポート目の記事はこちら

マイニング専用RX470の隠されたHDMIを使用できるようにする。
https://note.com/wata_ge/n/na98dc883eaa8

この記事は

この記事は 2019/01/12 に ものづくりログ へ投稿した記事をnoteへ転記しました。
