【振動】便利な換算方法
皆さんこんにちは。振動くんの独り言の投稿です。
本日は、振動の測定パラメータである加速度、速度、変位の変換方法について記載したいと思います。
振動は目に見えなくても、グラフ上で換算ができる
振動は一見、目に見えないので難しいと感じている方が多いようですが、実はそんなに難しく感じる必要はなく、1つの測定パラメータ(例えば「加速度」)とその周波数が解かっていれば、他の測定パラメータである「速度」と「変位」は計算で求めることが出来ます。
振動諸元換算表(トリパタイトグラフ)の存在
振動の換算を簡単に行える換算表があります。この換算表のことをトリパタイトグラフと呼びます。
このグラフの特徴は、横軸が周波数、縦軸が速度になっており、左下から右上に対して加速度、右下から左上に対して変位が目盛られています。目盛りは全て対数目盛です。なんだか頭痛がしそうなグラフですね。

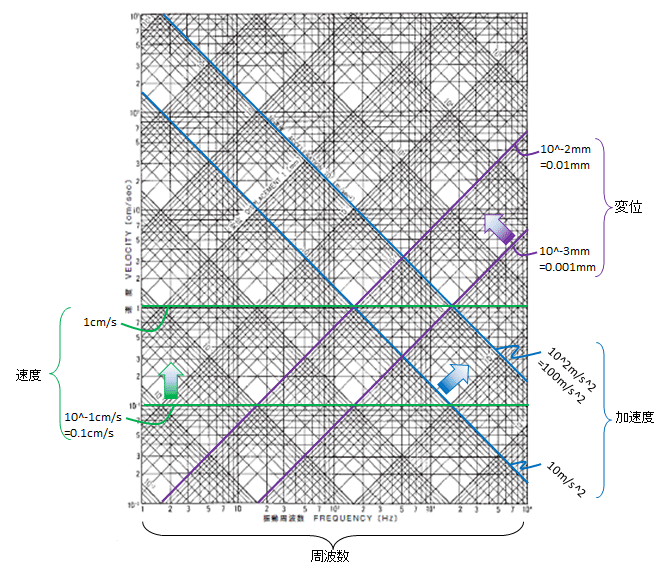

トリパタイトグラフの見方
横軸は周波数、単位はHz(ヘルツ)です。
Y軸(緑の矢印)は、速度で単位はcm/sです。
右上に対して目盛られた軸(青の矢印)は、加速度で単位はm/s^2です。
左上に対して目盛られた軸(紫の矢印)は、変位で単位はmmです。
トリパタイトグラフの使い方
トリパタイトグラフを使う時には、振動測定パラメータの1つとその周波数が解かっている必要があります。
上記の内容を詳しく知りたい方は、以下を参照して下さい。
