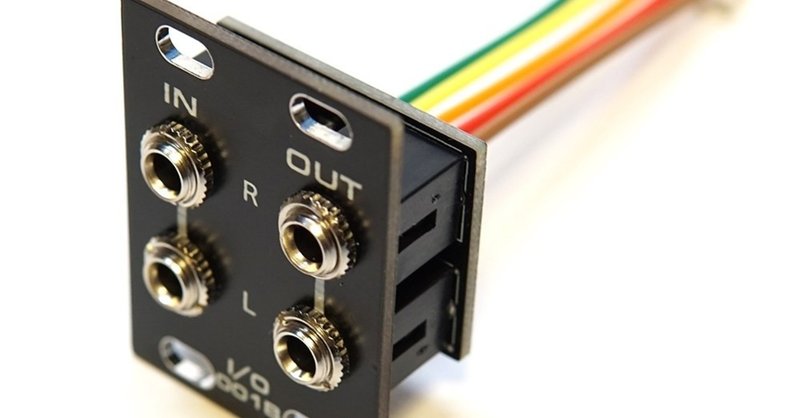

P4L I/O-001B ビルドガイド
P4L STOREにてI/O-001B PCB & PANEL SETをご購入いただいた方向けのビルドガイドとなります。
アイソレーターのメインユニットであるISO-001Uに接続して入出力ジャックを追加するモジュールです。
制作手順
配線材を60mm程度に切りそろえましょう。
配線材にXHコネクタ用のコンタクトを取り付けます。
コンタクトの圧着工具と配線材の取り付けが完了したコネクタベースです。
基板にはまずジャンパー用のL字ピンヘッダーを取り付けましょう。
次に配線材を半田付けします。ジャック(Thonkiconn)をつける前に作業するのが重要なポイントです。
なお各端子のアサインは画像のようになっています。
最後にジャックを半田付けしパネルを取り付けると完成です。
