M5Paper ＋ UIFlow 初期設定～タッチ操作までメモ

マウスでぽちぽち置いていくGUIプログラミングやるよ！

前に買って温度計作ったままほおっておいたM5Paperなんですが、ちょっとまたいろいろやりたくて引っ張り出してきました。

今回はせっかくなのでタッチセンサーを使ったユーザーインターフェースをつくってみようかなーとしているところです。

ただ、タッチセンサーを使ったサンプルとかはあんまりいいのが無いのと、電子ペーパー画面に表示するグラフィックの操作などを考えると、今まで使ったことがない UIFlowというやつを使った方がよさそう。ってことで、検索してみたら、良い感じのnoteページ見つけました。

参考ページ

以後、このページに沿って進めてみます。

詳しいドキュメントはこちら！

https://docs.m5stack.com/en/quick_start/m5core/m5stack_core_get_started_MicroPython

ファームウェア更新

まず、M5paperのファームウェアをUIFlow用に更新します

USBドライバのインストール

Download

ここから「CP2104 Driver」をダウンロードしてインストール。

Winの場合、Zipで圧縮されているので全解凍して、

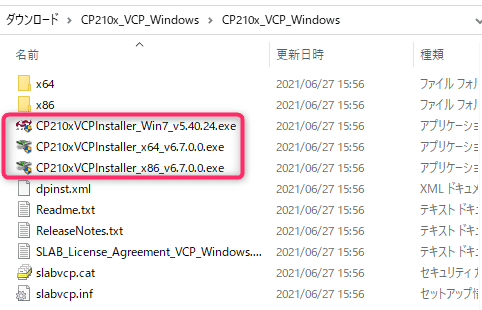

ここらへんの自分の環境のexeを実行すればおｋ

M5Burnerで書きこみ

その後、先ほどのページから、M5Burnerをダウンロードします。

これまたZip圧縮されているので全解凍して

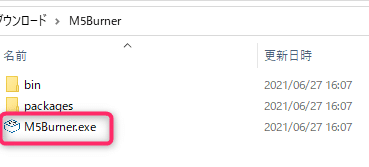

M5Burner.exe を実行。

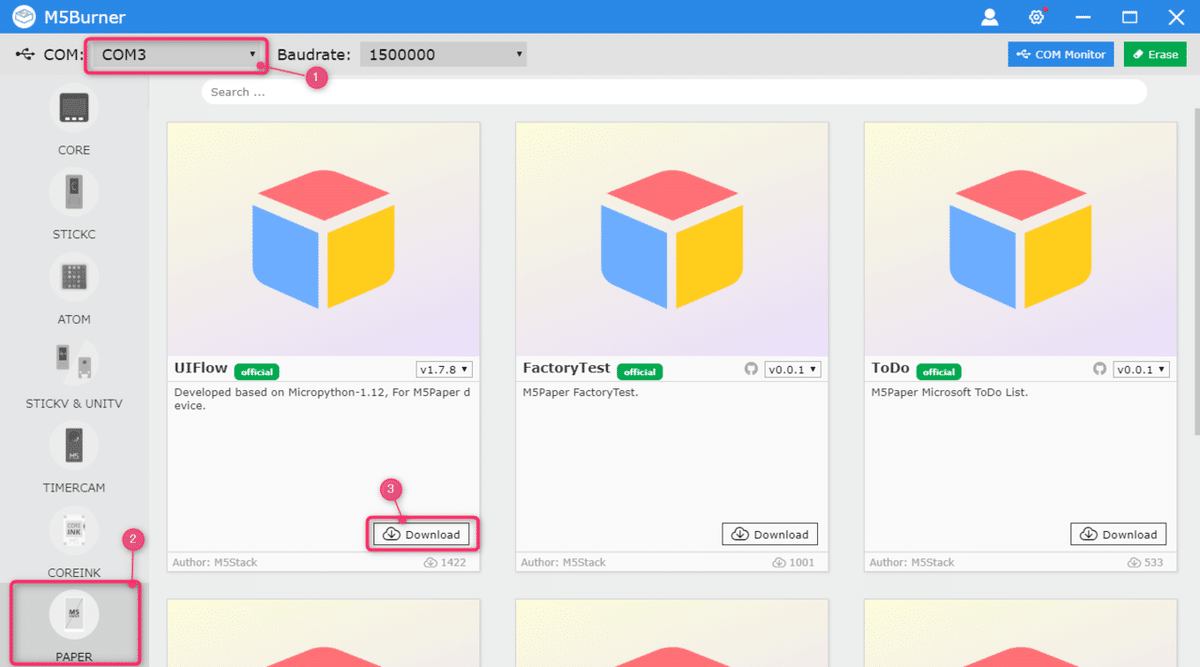

M5Paperを接続したCOMポートを指定して①

左のデバイスのリストからM5PAPERを選択②

メニューのUIFLOWをDownload③

ダウンロードしてくると、

Burnというボタンが出てくるのでぽちっとします。

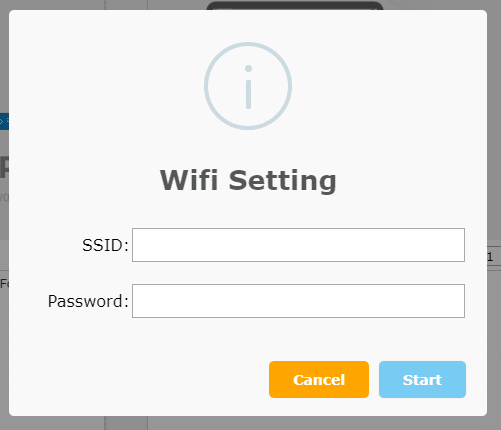

こんなWiFiのセッティングが出てくるので、自宅のWiFi設定を入力。

Startすると、みりみり書き込みをして、Burn Successfully がでたら完了。

M5Paperにいろいろ説明があった後、センターボタンを押すと

こんな画面がでてくるはずです。おけおけ。

UIFlow

続いて、

M5Flow

にアクセスすると

こんな画面が出てくるので、先ほどのApi Keyを入力、デバイスを選択します。

さすればどん！(日本語設定で背景はピンクにしてみたよ☆）

こんなかんじでブロック式のプログラムを作成できちゃいます。

画面の表示とかも指定できるので簡単なUIを作るのにはべんりっぽい！

↑の画面は適当にRectangleやCircleを置いてみたところ。

タッチセンサーＵＩのプログラム

早速、画面のタッチセンサーのテストプログラムをつくってみました。

まず、Labelを適当にせっと。

それから、こんなかんじで組んで見ます。（Setupのすぐ下の「タイトル」は別に要らないですｗ）

ようは、「ずっと」ループ中に、

もし、「Get touch press status」 ＝ True 　であれば、

ラベル label0 に、「Get touch coordinate」の値を表示してね。

というだけのプログラム。

実行すると、

最初こんなかんじで、

画面のどこかをタッチすると

こうなります。タッチした場所のｘとｙ座標がわかるのでこれでいいっちゃいいのですが、なんだか3つ目以降も値が返ってきているようなので、先ほどのTextのフォントをもっと小さくして再実行。

すると、こんな値が出てきました。どうやら、（ｘ、ｙ、タッチサイズ、True(これはタッチされてるとあたりまえ？））という値が返ってきているようです。

この値を調べて、表示されているボタンの場所とあっていたらボタンの動作をする。という風に組むと、いろいろ作れちゃいそうですね♪

ってなことで今日はここまで！☆
