FPGA FXの簡単な測定方法について

はじめに

　Antelope AudioのFPGA FXについて、そのオーディオ特性を測定する方法について解説します。

FPGA FXとは

　ブルガリアのAntelope Audioが発売しているオーディオインターフェイスで動作するエフェクト。内蔵されたDSPとFPGAの組み合わせであるSynergy Coreで処理されるため、CPUに負荷を掛けず、遅延も少ないのが特徴。

検証環境

・Antelope Audio ZEN GO Synergy Core
　　Bundle Version 2.3.33
・DDMF PluginDoctor
　　Ver. 1.7.3 (64bit)　　

接続の考え方

　FPGA FXは、ソフトウェアをCPU等で動作させてオーディオ信号を処理する通常のプラグイン・エフェクトと異なり、インターフェイス内部のFPGAに入力されたオーディオ信号がそのまま処理されるため、接続においてはハードウェア・エフェクトと同等の扱いとなる。
　それに加えて、ASIOドライバに対応しているオーディオインターフェイスであるため、インターフェイス本体とPluginDoctorのみがあればFPGA FXの測定が可能となる。

接続方法

PluginDoctorの設定

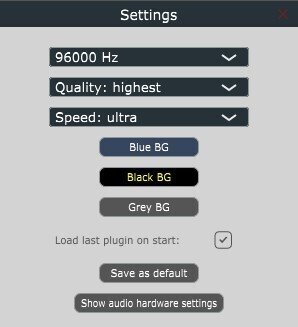

・Settings
　　サンプルレートは、必ずhardware settingsと合わせる。

・Show audio hardware settings
　　ステレオ(2ch)で測定できる設定
　　　PluginDoctorの「OUT 1」>>　ZEN GOの「COMPUTER PLAY 1」
　　　PluginDoctorの「IN 1」　<<　ZEN GOの「Record 1」

Control Panel (Antelope)の設定

　AFX INに測定したいFXを設定する。
　ルーティング設定
　「COMPUTER PLAY 1」>> Channel 1 >>「Record 1」
　「COMPUTER PLAY 2」>> Channel 2 >>「Record 2」
※インパルス信号を連続的に流しているため、フェイダーは下げておく。
