ディスプレイクリエーターを使いこなそう１：設定

2024年11月14日 19:32

◆ディスプレイロガー本体をお持ちで無い人でも試せる方法を解説します◆

　MoTeCディスプレイロガーの魅力のひとつ、ディスプレイクリエーター。
画面を自由にデザインして、オリジナルのメーターを作成することができます。
　純正メーターやワークス車輌のメーター、他車種のメーターなど、アイデア次第でデザインの可能性は無限大です。
　
　ディスプレイクリエーターの使用環境は64bit Windowsです。
　アプリケーションは以下アドレスで無料ダウンロードできるので、興味がある人はぜひ挑戦してください。
https://moteconline.motec.com.au/ResourceDownload/DownloadPayload?ResourceTypeName=Software&ResourceName=cddmgr.x64Release&Version=06.04.01.0333

　では、デザインの実践的な解説を…する前に、さらに2つのアプリケーションをインストールして頂きます。
　ディスプレイロガー専用アプリのダッシュマネージャーと、ロガー閲覧用アプリのi2 Standardです。この２つは今回の作業を実践するにあたり必須です。

　ダッシュマネージャーは何種類もありますが、今回はC1212用ダッシュマネージャーを使用します。以下より無料ダウンロードが可能です。
https://moteconline.motec.com.au/ResourceDownload/DownloadPayload?ResourceTypeName=Software&ResourceName=C1212DashManagerRelease&Version=06.40.00.J6

　i2 Standardはログを閲覧するアプリですが、今回はロガーとしてではなく、ディスプレイクリエーターを動作させる補助として使用します。
i2 Standard(64bit)は以下より無料ダウンロードが可能です。
https://moteconline.motec.com.au/ResourceDownload/DownloadPayload?ResourceTypeName=Software&ResourceName=i2s.x64Release&Version=01.01.06.0905

　MoTeCディスプレイロガーの設定は、ダッシュマネージャーですべておこないます。ディスプレイクリエーターは、ダッシュマネージャーで構築した設定の「画面表示を指定する」アプリです。なので順番的には…

１：ダッシュマネージャー
画面に何を表示させるか項目を設定する。
↓
２：共有
設定した項目を「ディスプレイロガー（本体）」と「ディスプレイクリエーター（アプリ）」で共有。
↓
３：ディスプレイクリエーターで項目に合わせた画面デザインを作成して本体にデザインを送る。

…このような形になります。
　ダッシュマネージャーとディスプレイクリエーターという２つのアプリを使用するため、このような手順が必要なのです。

　ダッシュマネージャーを開きます。
　File＞Newをクリック。ディスプレイロガーを何と接続するか選択できます（ディスプレイロガー本体をお持ちで無い人は「M400 M600 M800」を選択してください。今回はこの設定で解説します）。

　Functions＞Display…をクリックすると、Display Setupが開きます。
　上部の「Edit…▼」をクリックし、Removeをクリックするとウィンドウが白紙になるので、再度「Edit…▼」をクリックして「Add…」を選択してください。

　ここでInternal Display（Using Display Creator）を選択してOK。
　すると白紙だったウィンドウが以下のように変わるので、右の「Add…」をクリックしてください。

　開いたウィンドウでSerch Textという部分に入力したい項目を書き込むと下に表示されます。下の画像ではGeと入力してGearの項目が出ています。必要な項目が出たらダブルクリックするか、→ボタンを押してください。

　ここでは下の画像にある6項目を指定してください。
　ディスプレイクリエーターで制作したサンプル画面をPC上でデモプレイする際に必要です。

　File＞Saveをクリックし、名前を付けて保存します。半角英数字でファイル名を指定してください。このファイル名は重要なので、覚えやすい名前にしてください。ここでは「sample10」としました。

　作業をしたパソコンでファイル名「sample10」を検索すると判りますが、sample10.c1212v64
というファイルと
sample10 - Internal Display (using Display Creator).dbc
というファイルが生成されています。
　
　sample10.c1212v64はディスプレイロガーに送るデータで、sample10 - Internal Display (using Display Creator).dbcはディスプレイクリエーターで使用するデータです。

　これで準備完了。
　いよいよディスプレイクリエーターの出番です。

　アプリを立ち上げたら、File＞Newを選択。

　ModelをC1212にしてNextをクリック。
　下の画像のウィンドウが開いたら、水色の四角がついたアイコンを選択してFinishをクリックしてください。

　画面下のBorderにチェックを入れれば、C1212の黒い画面が表示されます。

まず、Communicationタブを開き一番左のアイコンをクリックします。

　ここで、先ほどダッシュマネージャーで生成したファイルを読み込みます。.dbcという特殊な拡張子です。
　ファイルが発見できない場合は、Windowsの検索を使ってフォルダを探してください。選択したら新たなウィンドウが開きますが、OKを押して閉じます。

　Pageのタブ（C1212の画面がある）に戻ったら、さっそくメーターを作ってみましょう。
　下の画像の赤枠にあるアイコンをクリックしたら、C1212の画面中央をクリックします。

　青いメーターとメーターの設定ウィンドウが表示されます。
　この設定ウィンドウで、このメーターをどうするか色々と設定できるのですが、まずは動作テストを兼ねて、簡単に設定していこうと思います。

　何のメーターとして使うかを決めるChannlという項目。
　▼ボタンを押すと.dbcファイルで取り込んだ項目が出てくるのでとりあえず「Engine RPM」を選択してください。

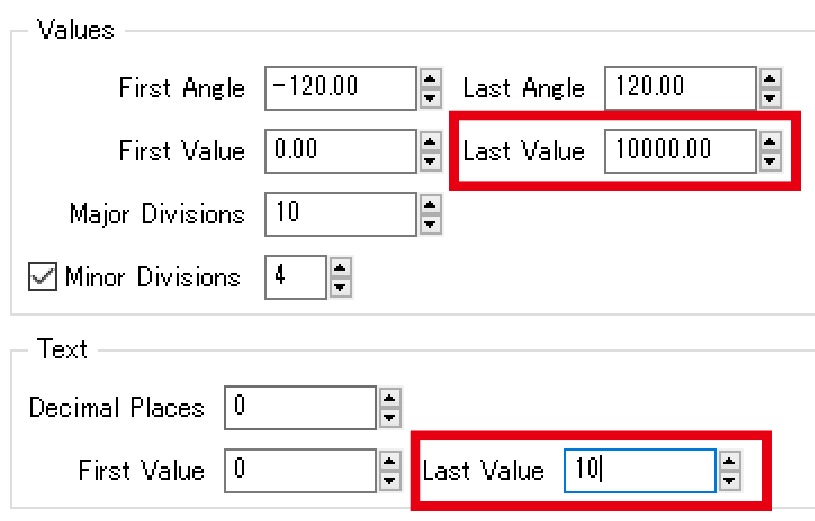

　次にメーターのスケール設定をするのですが、ここでは赤枠の部分のみ変更してください。
　上の赤枠の10000.00は、最大1万rpmのメーターという意味です。
　下の赤枠の10は、メーターの目盛りに表示する数字です。

　これでタコメーターの完成です。
　File＞Saveで好きな名前（半角英数）を付けて保存してください。

　保存が完了したらSimurateタブを開き、赤枠の部分にある青いボタンをクリック。画像のように緑のボタンに変われば準備完了です。

　ここからは２つのアプリを同時に使用します。
　ディスプレイクリエーターを開いた状態で、最初にインストールしたMoTeC i2 Standardを開きます。
　i2 Standardを開いたら、画面右上の更新アイコンをクリックして最新版にアップデートしてください。諸々完了したら、下の画像の赤枠のアイコンをクリックします。
