【Unity】玉転がし公式チュートリアルのBoltをVisual Scriptingに刷新
玉転がし(Roll-a-Ball)チュートリアルを「Unity 2021.3.16f1 LTS」で、試してみたので事例としてメモしておく。
上記の玉転がしチュートリアル公開時期が2019年と古いのだが、
数少ないビジュアルスクリプティングのチュートリアルなので貴重。
このチュートリアルで説明されているビジュアルスクリプティングのBolt は、Unityに買収され、その後、エディター標準機能のVisual Scriptingとして実装されているが、現状のUnityバージョンの機能とそぐわない部分も多いので、いくつか補足しておく。
＜Unity 2021.3.16f1 LTS＞
■用語について
BoltとVisual Scriptingでは、使われている用語が変更されているので、混乱してしまう。変更された用語をいくつか書き出してみたので、下記の対応表を参考するとよいかも。
Bolt Visual Scripting
-------------------------------------------------------------
Flow Machine → Script Machine（Script Graph）
State Machine → State Machine（State Graph）
Self → This
Branch → If
Start → On Start
Update → On Update
・・・
■下準備：チェッカーマテリアルを利用
Sphereの回転、Groundを移動する状態を目視で把握しやすくするため、チェッカーマテリアルを適用しておくとよい。
対応するには、シェーダーグラフエディターで、CheckerboardノードをBaseColorに接続するだけ。このノード構成で、Sphere用、Ground用マテリアルを作成してそれぞれのオブジェクトに適用して使う。わかりやすいようにカラーやチェッカーサイズを変えても良い。
■Tutorial：プレイヤーの追加
チュートリアル「プレイヤーの追加」で、Boltで作成されたノード構成をVisual Scriptingノードに差替える。（下図参照）
◇Player(Sphere)のVisual Script
プレイヤーの挙動をVisual Scriptで作成。
ヒエラルキーウィンドウで、プレイヤー（Sphere）選択後、インスペクター＞コンポーネント追加＞Visual Scripting＞Script Machine を実行。Newボタンをクリックしてスクリプトのファイル名を入力して保存。その後、ノード編集を行う。
・Input Get Axis(Axis Name)ノード
・Multiplay(In Math/generic)ノード
・Get Flow Variableノード
Script GraphエディターへDrag & Dropしてノード化する。
（インスペクターでコンポーネント追加＞Visual Script＞Variableを追加して作成もOK）
なお、チュートリアル通り、Player(Sphere)には、Regitbodyを適用しておく。（インスペクター＞コンポーネント追加＞Phisics＞Regitbody）
キーボードのカーソルキーを押すと慣性がついた動きで、Playerが移動するようになった。
■Tutorial：カメラを動かす
チュートリアル「カメラを動かす」で、Boltで作成されたノード構成をVisual Scriptingノードに差替える。（下図参照）
◇Main CameraのVisual Script
カメラの挙動をVisual Scriptingで作成。
ヒエラルキーウィンドウで、Main Camera選択後、インスペクター＞コンポーネント追加＞Visual Scripting＞Script Machine を実行。Newボタンをクリックしてスクリプトのファイル名を入力して保存。その後、ノード編集を行う。
・Set Graph Varableノード
・Transform Get Positionノード
・Subtract (in Math/Vector 3)ノード
・Add (in Math/Vector 3)ノード
Main Cameraが俯瞰視点で、Playerの動きに追従するようになった。
■Tutorial：Itemオブジェクトの追加
チュートリアル「Itemオブジェクトの追加」で、Boltで作成されたノード構成をVisual Scriptingノードに差替える。（下図参照）
Itemにプレイヤー（Sphere）が接触すると、Itemが消える仕様のノード構成。どのオブジェクトと衝突したかの検知は、Tag（タグ）で判定するので、Player(Sphere)を選択し、インスペクターでタグ設定を「Player」にしておく。
Item(Cube)のインスペクター＞Box Cllider＞トリガーにする を有効。
※Itemを複数配置したい場合は、プレハブ化してから配置する。
なお、プレハブ化は、ヒエラルキーのゲームオブジェクトをプロジェクトウィンドウにDrag & Dropする手順で作成できる。
これで、Player(Sphere)が、ITem(Cube)に接触したら消えるようになった。
■Tutorial：残りアイテム数を表示する

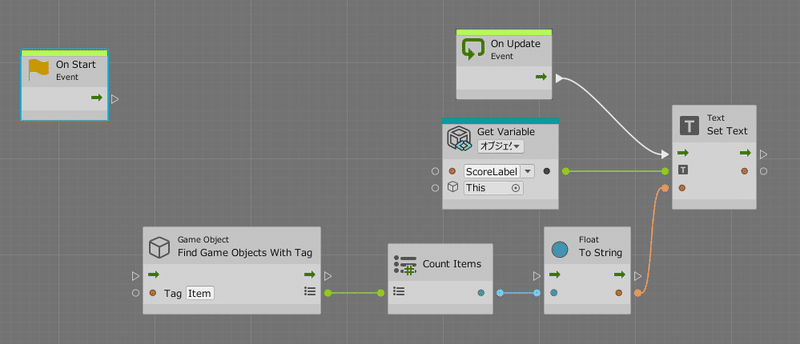

チュートリアル「残りアイテム数を表示する」で、Boltで作成されたノード構成をVisual Scriptingノードに差替える。（下図参照）
テキストの配置位置等は、チュートリアルを参照のこと。
注意点として、このチュートリアルでは、テキストのゲームオブジェクトを追加する場合、古い機能＞テキスト で作成する必要あり。そうしないとテキストカウンターが動作しなかった。
GameControllerのインスペクターで、Variablesを追加する際、Typeは、検索欄にTextと入力して表示された検索結果を使う。Valueは、ScoreLabelをDrag & Dropしてもよいし、ファイル選択ダイアログから利用してもよい。
これで、PlayerがItemに接触するとカウンターが動作するようになった。（Itemの残り数勘定）
■チュートリアル：クリア時のUIの作成
チュートリアル「クリア時のUIの作成」で、Boltで作成されたノード構成をVisual Scriptingノードに差替える。（下図参照）
クリア時、画面中央に「YOU WIN」を表示する。
下図は、先に作成した「残りアイテム数を表示する」ノード構成に今回作成する「クリア時のUIの作成」ノード構成を付け足す。
これで、カウンターが0になるとクリア時のメッセージ「YOU WIN」を表示することができた。
■チュートリアル：ぶつかってはいけない壁の作成
チュートリアル「ぶつかってはいけない壁の作成」で、Boltで作成されたノード構成をVisual Scriptingノードに差替える。（下図参照）
チュートリアルに明確に記載されていないのだが、ぶつかってはいけない壁にPalyerがぶつかるとシーンがリセットされるっぽい仕様。
DangerWallのインスペクターで、「トリガーにする」を有効にしておくことを忘れずに設定する。また、コンポーネントを追加ボタンで、Visual Scriptiing＞Script Machineを追加して設定する。
これで、Playerが危ない壁にぶつかるとシーンがリセットされるようになった。（接触ペナルティで、ゲームをはじめからやり直し）
■Tips
◇Palyer(Sphere)の転がり慣性を調整
玉の転がり慣性が強すぎる場合は、インスペクター＞Regitbody＞回転効力 を5くらいに設定しておくと改善される。（お好みで）
質量（MASS）：物体の質量 (Kg 単位)
抗力（Drag）：力によって動く際に、オブジェクトに影響する空気抵抗の大きさ。0 の場合、空気抵抗は 0。無限の場合、オブジェクトは動きを止めます。
回転効力（Angurar Drag）：トルクによって回転する際に、オブジェクトに影響する空気抵抗の大きさ。0 の場合、空気抵抗は 0。このパラメーターの値を無限に設定するだけでは、オブジェクトの回転を止められないことに注意してください。
◇変数をノード化する操作方法
変数は、グラフウィンドウのBlack Bordで作成するか、インスペクターのVariables項目の＋ボタンをクリックして作成する。（Variablesは、コンポーネントを追加＞Visual Scripting＞Variables で追加）
変数をグラフ使用時、ノード化したい場合は、変数をマウス左ボタンでつかみ、編集エリアにDrag & Dropする。インスペクター＞Variablesの変数も同様の操作。
◇手早くノード検索する
単語の先頭部分をスペースで区切って、部分的に入力すると検索のためが省けるし、目的のノードがヒットしやすい。
◇接続されていないノードの扱い
図解で、On Start、On Updateノードを端の方に放置しているが、接続されていないので動作しない。邪魔なら削除しても構わない。
■おまけ
Unity Assets Storeから実装済のプロジェクトをパッケージとしてダウンロードできる。ただし、C#版で、Visual Scripting版ではない。
■関連記事
■関連動画
YouTubeで、玉転がしチュートリアルの解説動画を見つけたので追記。
以上。
