[UE4] [UMG] UIデザイナーのマテリアル基礎。「＋－×÷についてその2 」

UIデザイナー向けの、UMGのデータの作り方を紹介しています。

はじめに...

今回も、マテリアルで加算（足し算）、減算（引き算）、乗算（掛け算）、除算（割り算）の四則演算の使い方を確認します。
前回は”イメージと値”の演算でしたが、今回は"イメージとイメージ"で合成します。

前回の記事はこちら

使用するノード：

Add　加算（足し算）　
Subtract　減算（引き算）　
Multiply　乗算（掛け算）　
Divide　除算（割り算）　

今回やること。
2つの図形を使って計算する

下図のように、2つの図形を演算して計算結果がどのように変わるか確認します。

最初に作業用のデータを作ります

こちらの記事で作った円を用意します。

円の大きさを小さく

最初に、円の大きさ調整して小さくします。

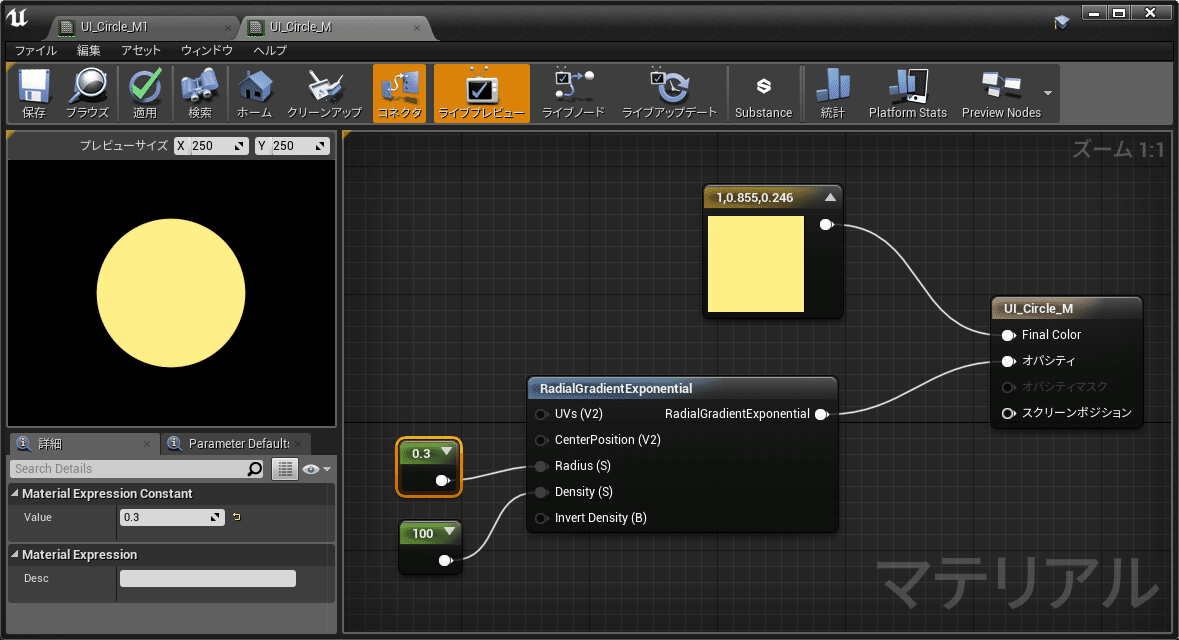

Radial Gradient Exponential の 左に新たに Constant （"[1] +クリック"）を作成し、値を 0.3 にして Radius（半径）につなぎます。
円の初期値は0.5なので、最初と比べて若干小さい円ができます。

円を左に動かす

次に、中央にある円を左側に動かします。
位置を指定するノードがない時、初期値は (0.5, 0.5) です。
こちらの値を (0.3, 0.5) にすることで円を左に寄せます。

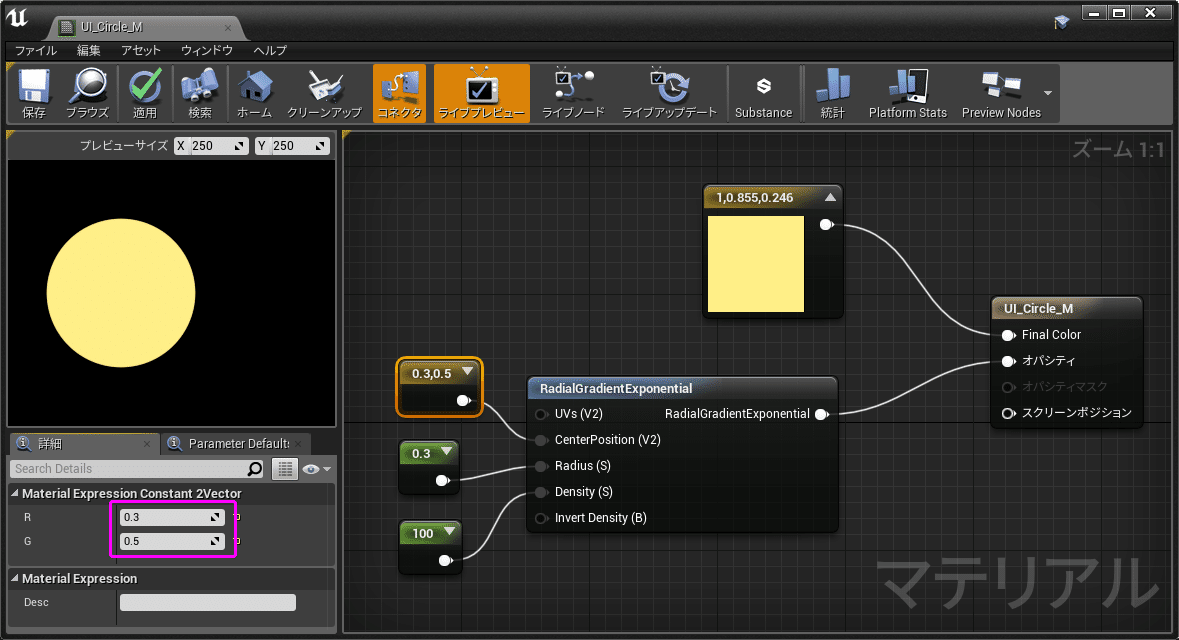

"[2] +クリック" で ConstantV2 を作成します。
こちらを、CenterPosition につなぎます。
ConstantV2 は2つの値を扱うノードです。ここでは、 R に 0.3 、G に 0.5を入れます。
円が左側に寄りました。

コメントボックスでまとめる

これで一つ目の円ができました。
ただ、このままではノードの数が増えてきた時に、どこまでが円のノードなのかわかりにくくなるので、一つ目のノードのコメントボックスでまとめてみましょう。

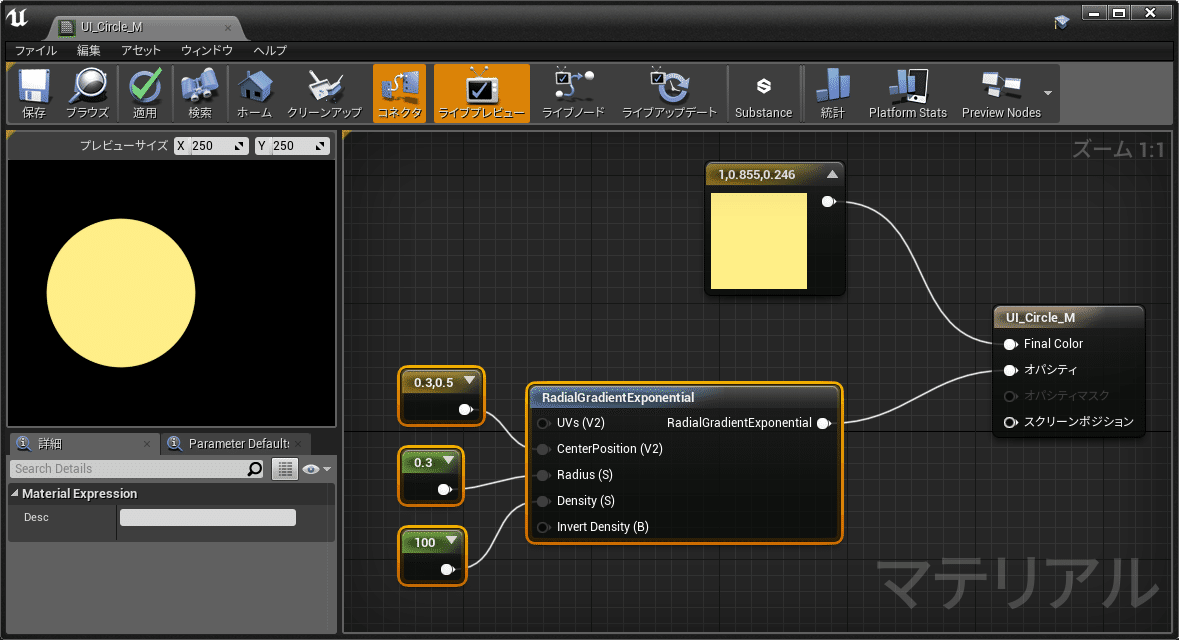

下図の4つのノード選択します。

上図の状態で [C]キー を押します。

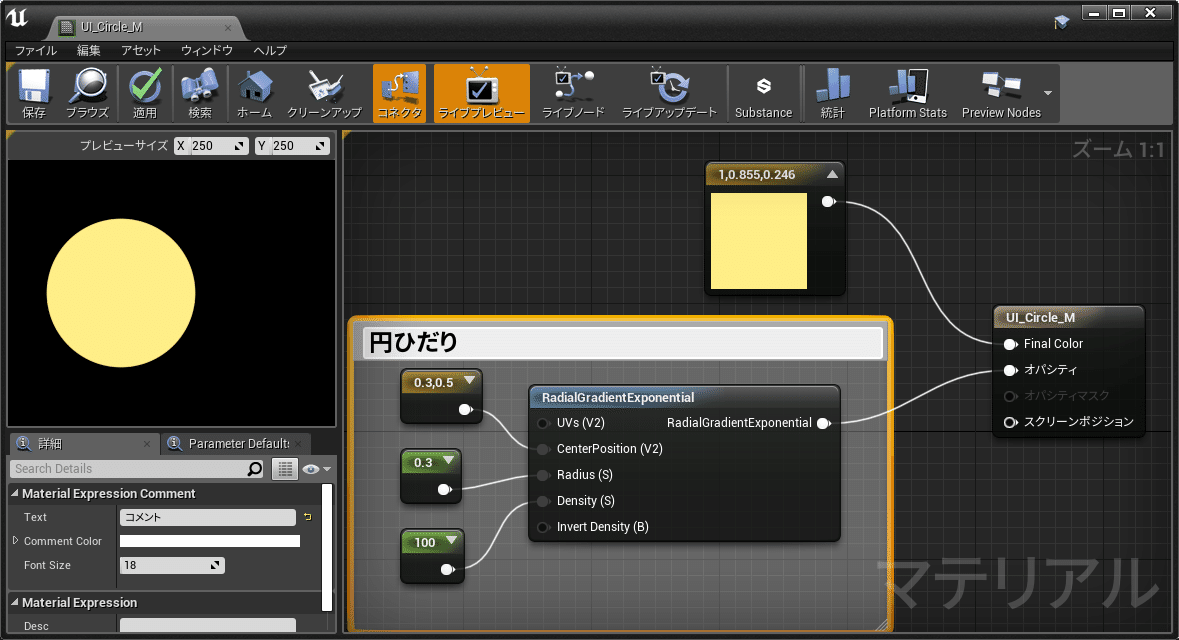

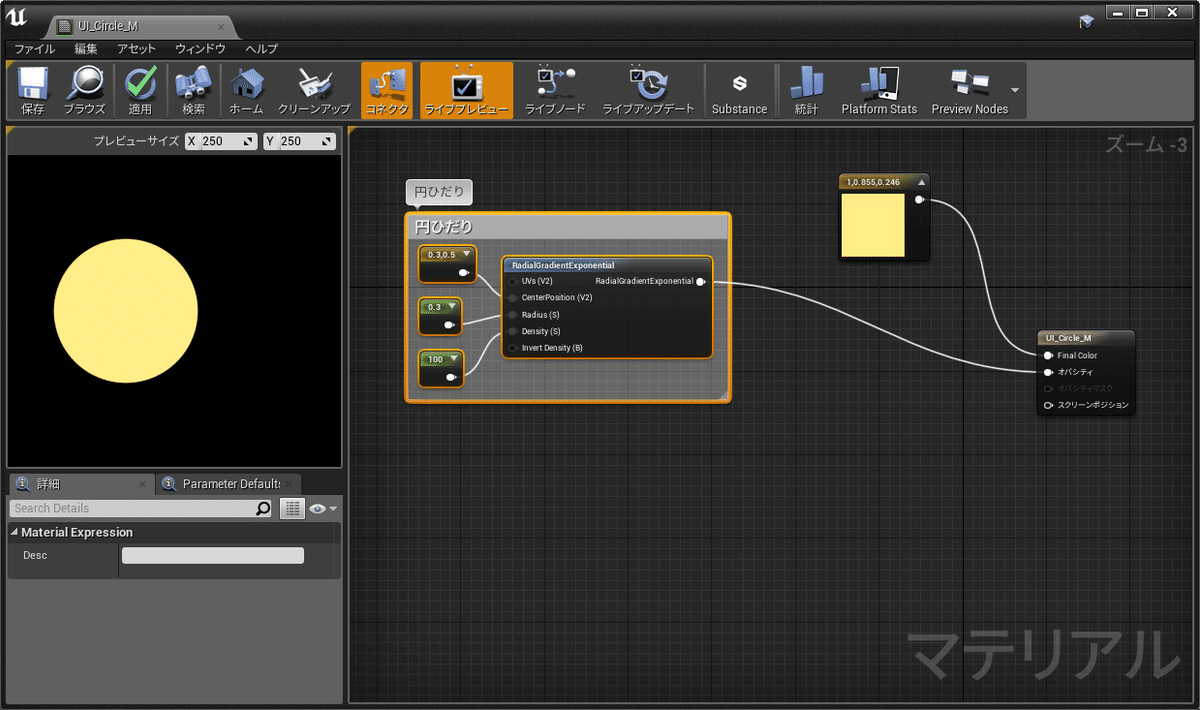

コメントボックスが表示されます。ヘッダの名称をわかりやすいものに変更します。ここでは「円ひだり」と記しましょう。

もう一つ円を作る

次は右側に寄った円を作ります。
ドラッグ選択で”円ひだり”に関するノードを選びます。

[Ctrl] + [W] で複製します。

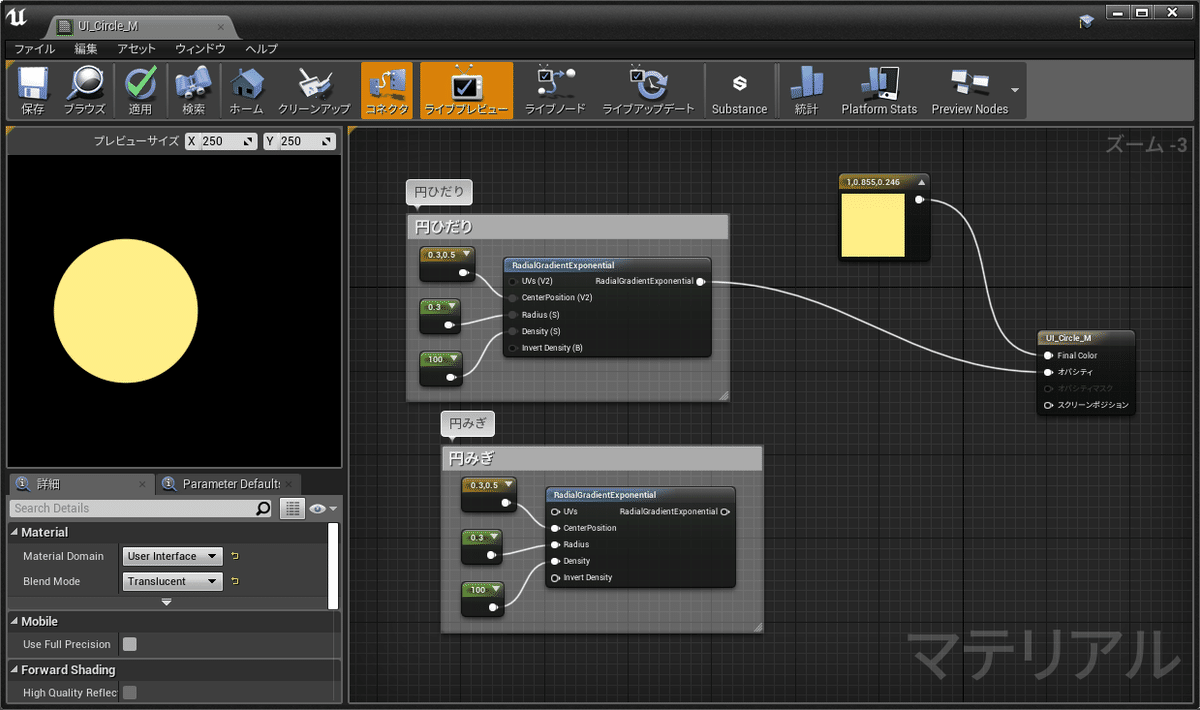

コメントボックスの名前をわかりやすいものに変更します。ここでは「円みぎ」とします。

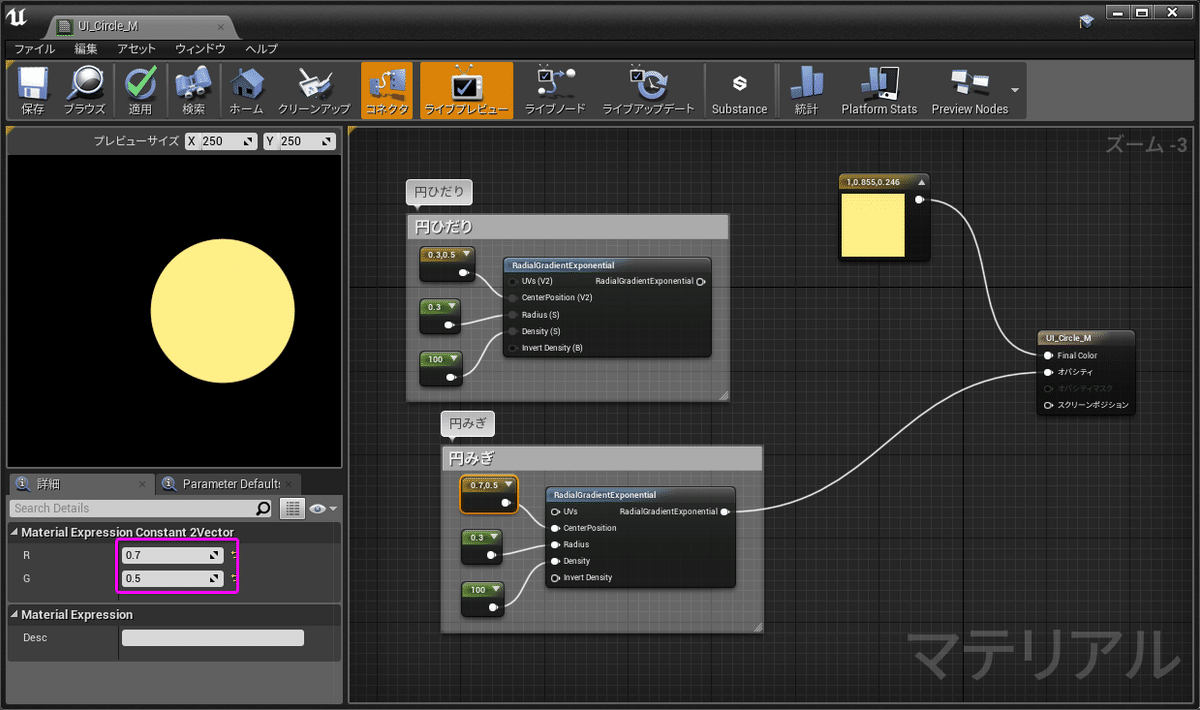

円の位置を動かす

"円みぎ"の位置を右側に動かします。
CenterPosition につながっている ConstantV2 の水平位置のRの値を 0.7 に変更します。

演算のノードを作成

Add（加算）

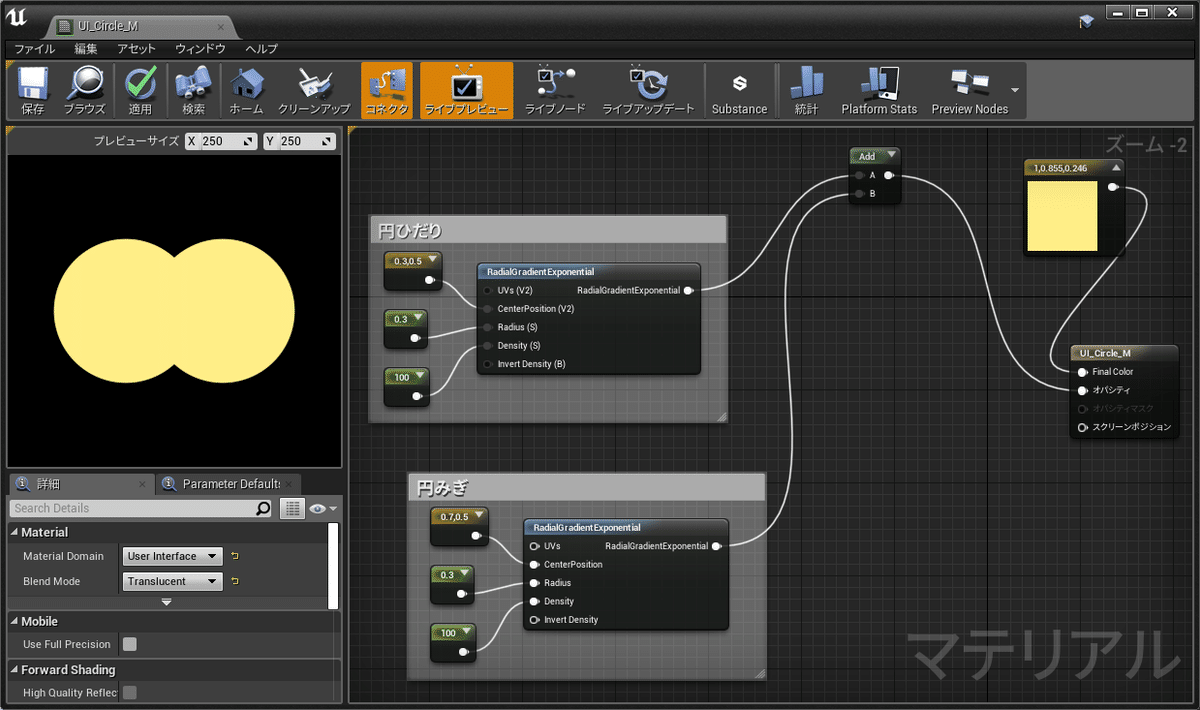

グラフエリアで、"[A]キー +クリック" で、Add（加算）ノードを作成し、下図のようにつなぎます。

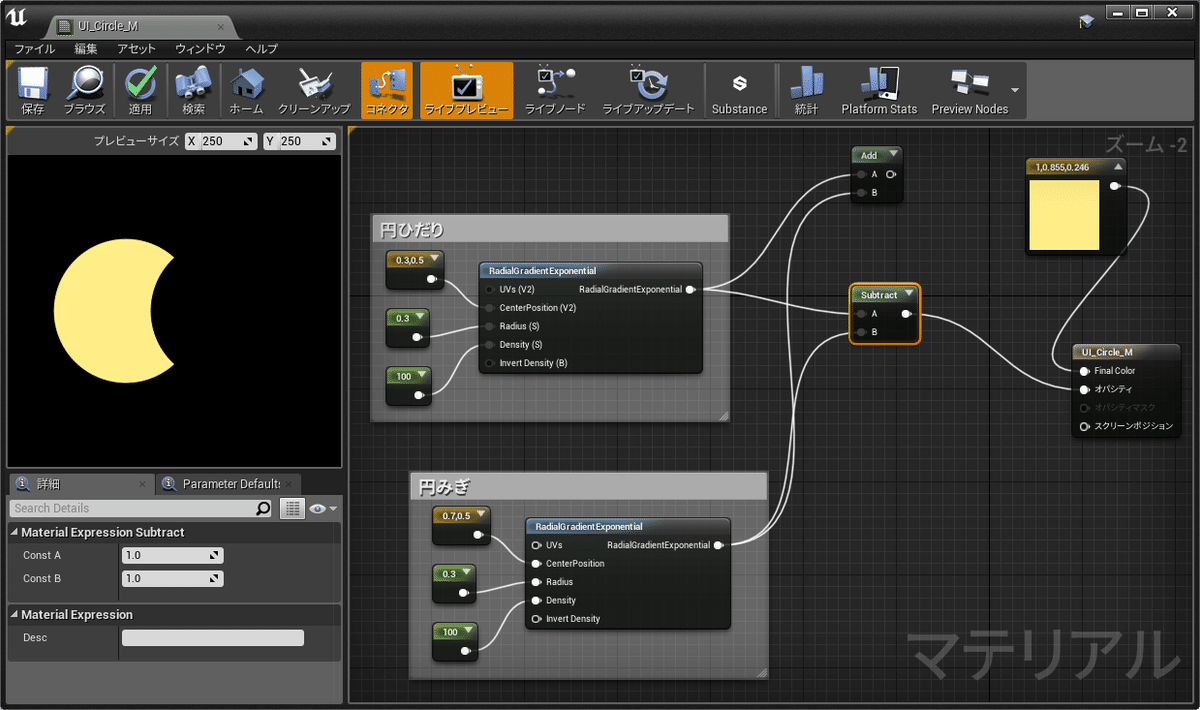

Subtract（減算）

Subtractはショートカットがないので、グラフエリアで右クリックでコンテクストメニューを呼び出し、Sutract（減算）ノードを作成し、下図のようにつなぎます。

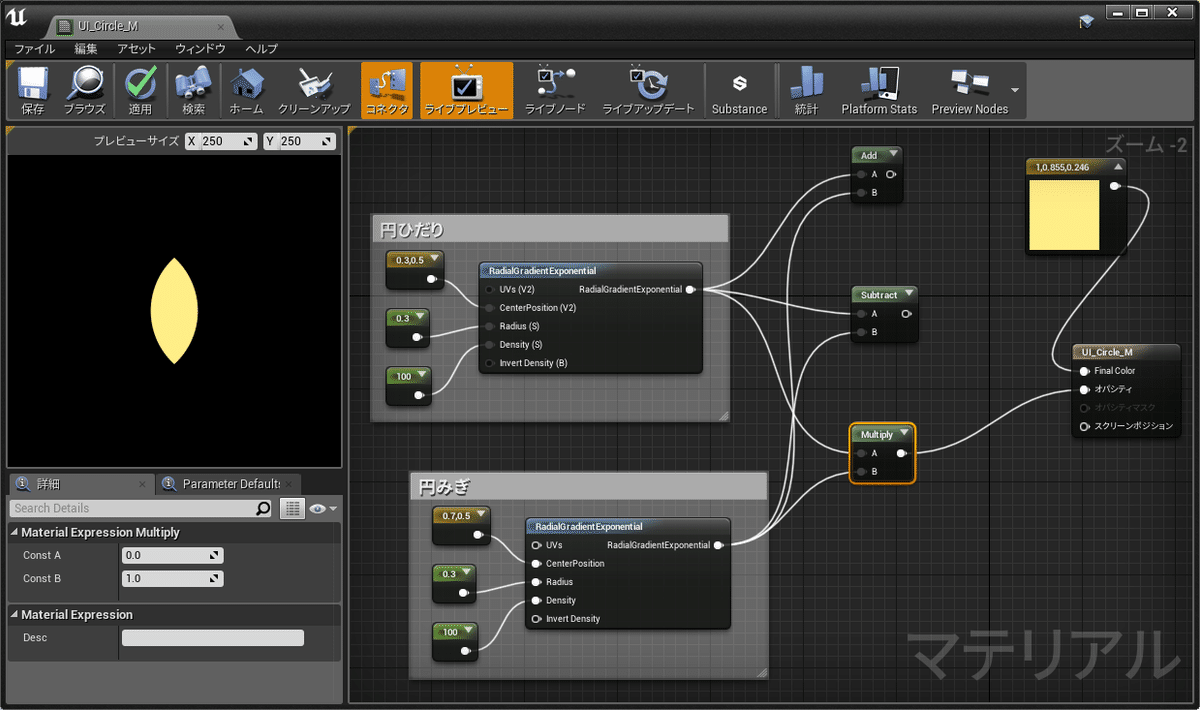

Multiply（乗算）
グラフエリアで、"[M]キー +クリック" で、Multiply（乗算）ノードを作成し、下図のようにつなぎます。

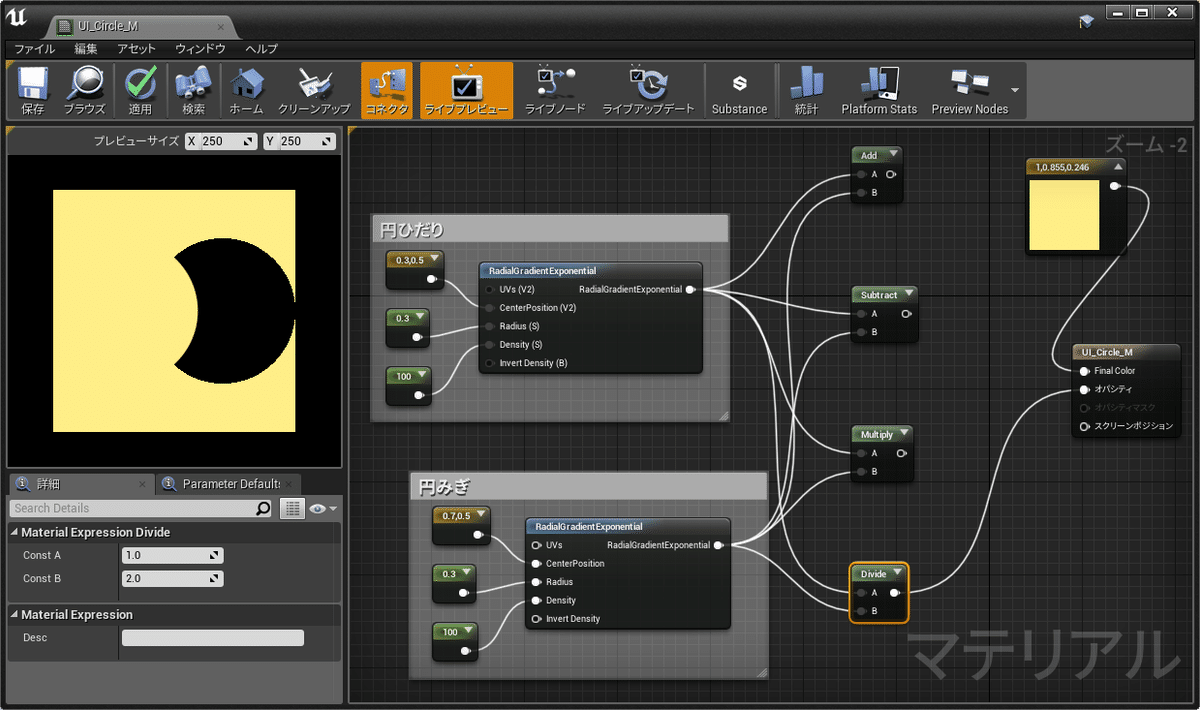

Divide（除算）
グラフエリアで、"[D]キー +クリック" で、Divide（除算）ノードを作成し、下図のようにつなぎます。

ノードの状態表示

各ノードの右上の三角をクリックすると、ノードの状態が表示されます。
ノードの状態が想像と違う場合は、キーボードの[スペース]を押すとノードの状態が再計算されます。

合成結果の考察

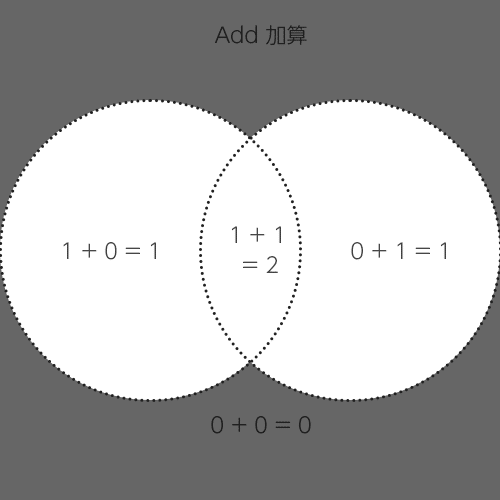

Add 加算

Add は、２つの円が結合した形になります。

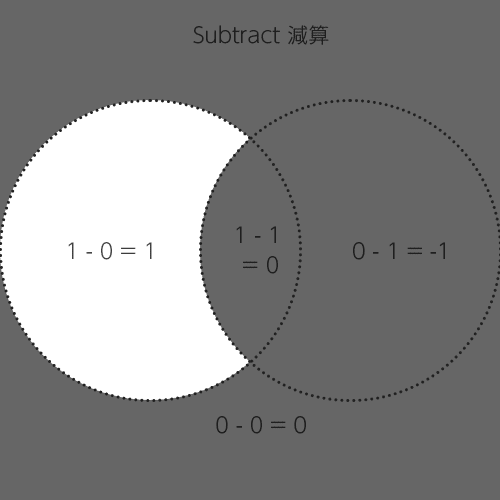

Subtract 減算

Subtract は、Aの形をBの形で型抜き。

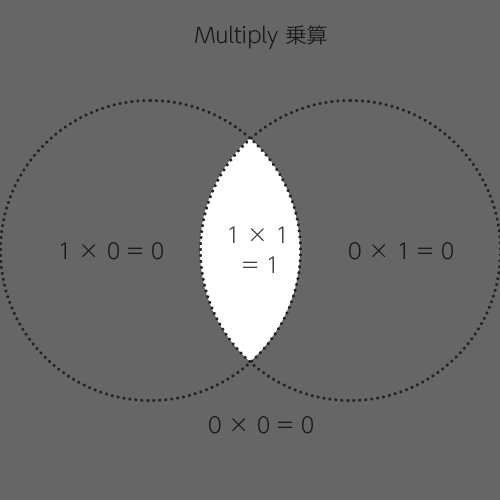

Multiply 乗算

Multiply は、交差部分のみの表示。

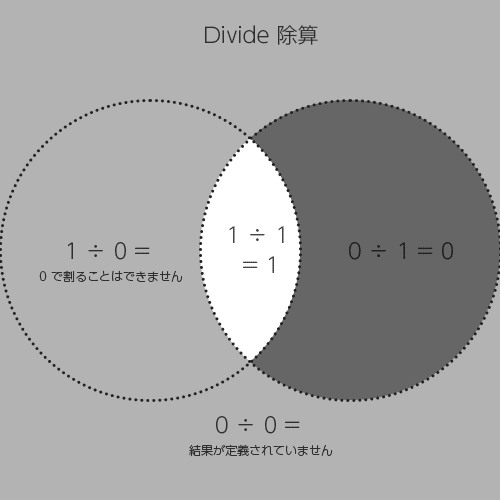

Divide　除算

Divide は、ノードの状態と画面左のプレビューのイメージが異なっています。どうやらコンピュータは値を0で割った際の答えの定義がされていなかったりするらしいので、2つのイメージの除算はしないほうが良いようです。

まとめ

最初はわかりにくい演算ですが、慣れればマテリアルを自在に扱えるようになります。
