アピアランスで作る、後から編集しやすい「斜線の額」

作るのも面倒だし、メンテもしにくい「斜線の額」。アピアランスで実装すればラクです。

---------------【1】---------------

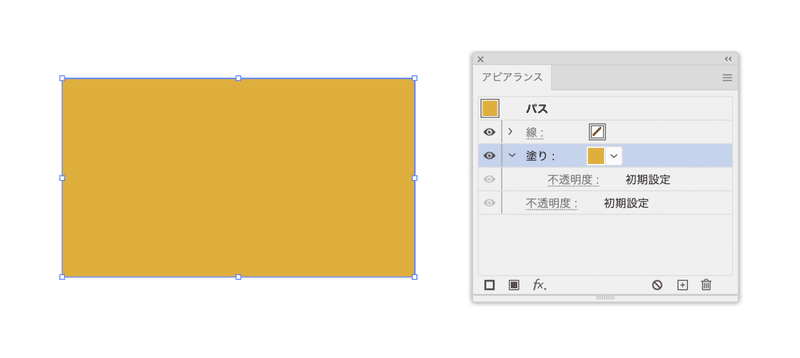

長方形を描き、塗りを設定します。この塗りが斜線のカラー部分になります。

---------------【2】---------------

［スウォッチ］パネル下部から［パターン］ → ［ベーシック］ → ［ベーシック_ライン］をクリックします。

---------------【3】---------------

「ベーシック_ライン」パネルが開きます。新しい塗りを追加し、「ベーシック_ライン」パネルからパターンスウォッチを適用します。

---------------【4】---------------

［変形］効果で次のように設定すると、パターンのみが45°回転します。

• ［角度］を「45」（°）に
• ［オブジェクトの変形］オプションをオフに

---------------【5】---------------

線のカラー、線幅を設定し、［線の位置］を「内側」に設定します。

線幅は「額」になる領域です。線のカラーは消えてしまうので、使わないカラーを設定しておくとよいでしょう。

---------------【6】---------------

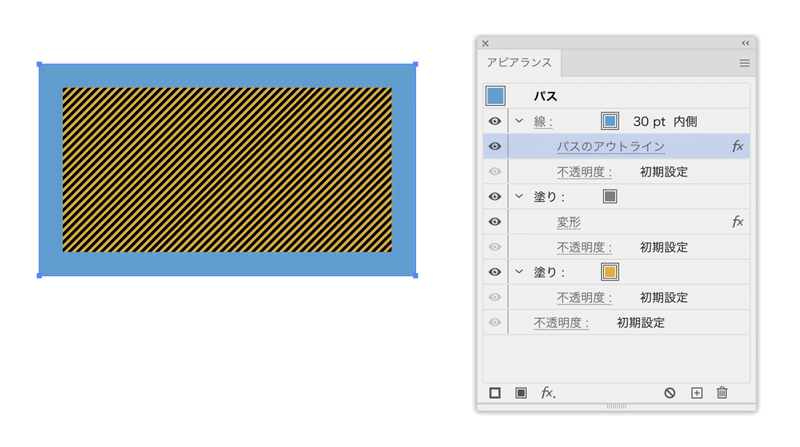

線をパスとして扱うために、［パスのアウトライン］効果を適用します。

---------------【7】---------------

最背面に［パスファインダー（切り抜き）］効果を適用します。これによって、［パスのアウトライン］効果を適用した線の領域のみが表示されます。

---------------【8】---------------

斜線を設定している「塗り」の描画モードを「スクリーン」に設定すれば、白抜きになります。

パターンの密度を変更する

パターンの密度を変更するには、［変形］効果を呼び出し、［拡大・縮小］の値を調整します。

パターンの位置を調整したい場合には、［移動］の値を調整します。

バリエーション

［角を丸くする］効果を加えたり、グループの抜きを使ってパターン部分を透過させるなどの応用してみてください。

備考：

［パスファインダー（切り抜き）］効果を使わなくても、2つの線アピアランスでできるじゃん、と思うのですが、額の幅を変更したい場合、線幅を2回変更しなければなりません…　これは面倒です。

もちろん、次のような場合には、線アピアランスのみがラクです。

ご参考：

自分でパターンを作らなくても、デフォルトで用意されているスウォッチが結構使えます。

Illustratorのデフォルトのパターンスウォッチを使い倒す｜DTP Transit

パターンスウォッチの色変更に関しては、鈴木メモさんの記事を参照。

Illustratorでパターンスウォッチの色を変える方法 | 鈴木メモ

Illustratorでパターンにスキマ（継ぎ目）が生じる場合には［分割・拡張］、［パスファインダー：合流］効果で解決。

Illustratorのパターンのスキマ問題｜DTP Transit

ラインパターンの場合には、もうひと手間必要です。

ダウンロード

Illustrator 2020形式です。
