固定サイズの罫線上で透過するテキスト

罫線上にテキストを置く場合、次のように「罫線を隠すオブジェクト」を使うと透過できないため、グラデーション/テクスチャーの背面に対応できません。

一方、左右に2本の罫線を使うと、文字数の変更時の修正が面倒です。

そこで、アピアランスとグループの抜きを使って解決します。

動画

詳細手順

---------------【1】---------------

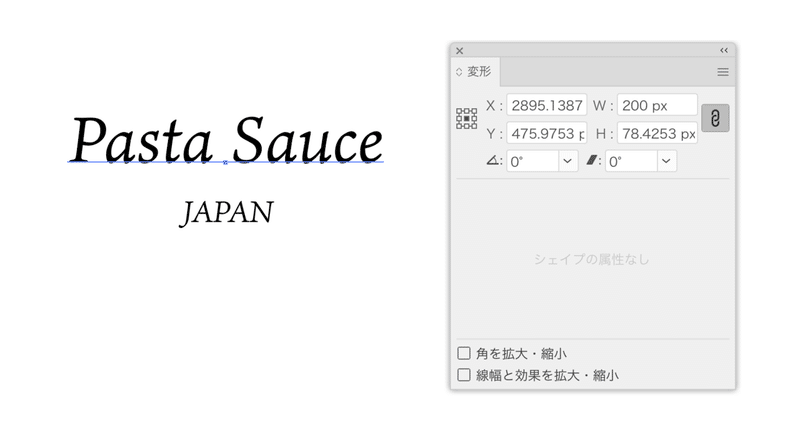

2つのテキストからスタートします。追って利用するために、上部のテキストの横幅を［変形］パネルの［W］で調べておきましょう。

---------------【2】---------------

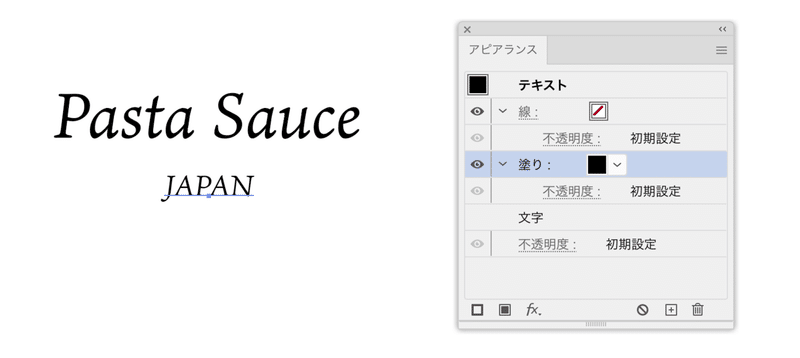

文字の「塗り/線」をなしにして、新規塗りを追加します。

---------------【3】---------------

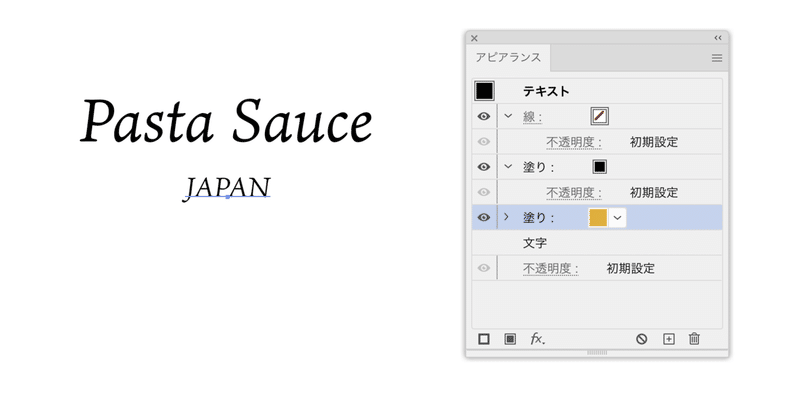

さらに塗りを追加し、オレンジなど便宜上、カラーを設定します。このカラーは追って「透過」される領域になります。

---------------【4】---------------

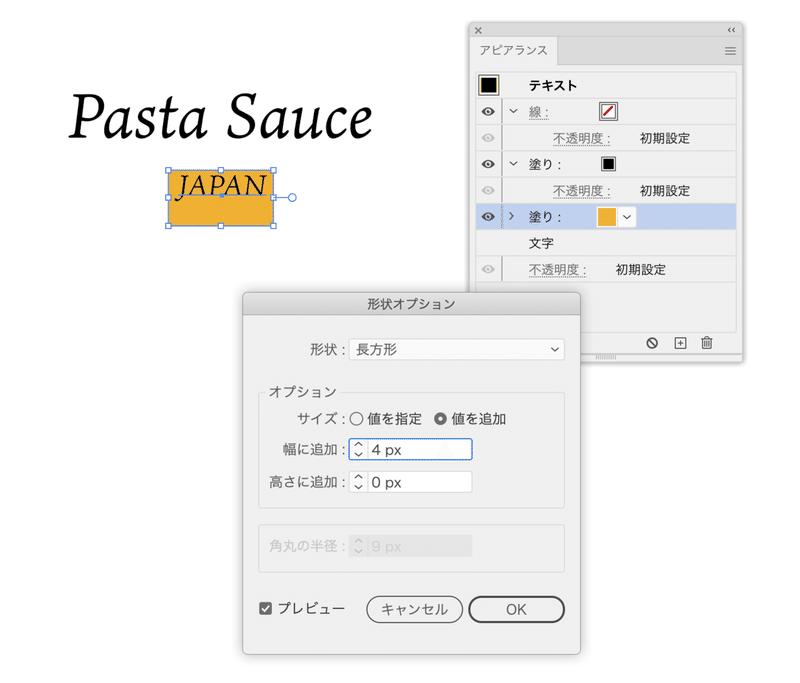

［形状に変換（長方形）］効果を追加します。この大きさが罫線を部分的に透過させる領域になります。［幅］が「0」だとぴったりすぎるので若干空けておいた方がよいでしょう。

---------------【5】---------------

線にカラーを設定し、［形状に変換（長方形）］効果を追加します。［値を指定］オプションを選択し、手順1にて［変形］パネルの［W］で調べた値を［幅］に指定します。［高さ］は適当でOK。

---------------【6】---------------

［変形］効果を追加し、次のように設定します。

• ［拡大･縮小］の［垂直方向］を「0」に：天地方向をぺしゃんこにします。
• ［移動］の［垂直方向］を調整：結果を見ながら罫線の位置を調整します。

---------------【7】---------------

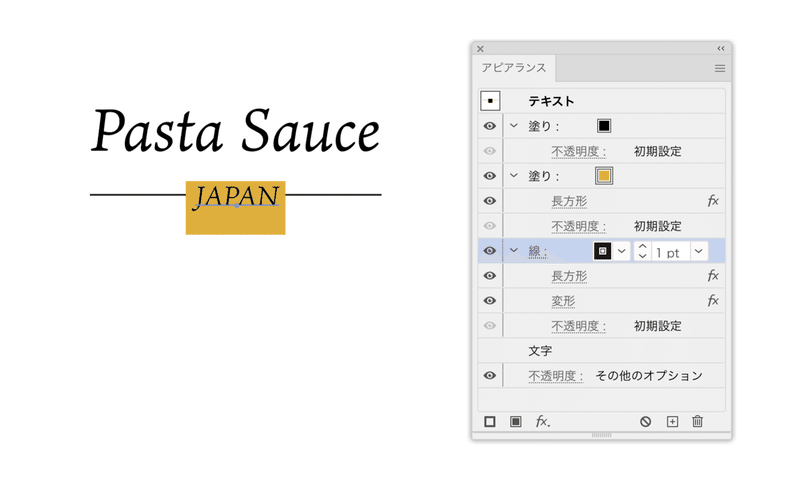

罫線の位置を最背面に移動します。

---------------【8】---------------

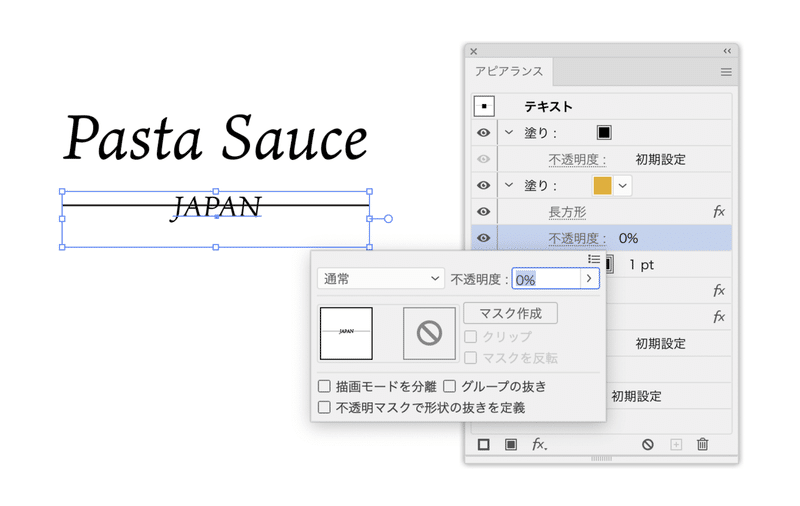

オレンジの塗りの［不透明度］を「0」（%）に設定します。

---------------【9】---------------

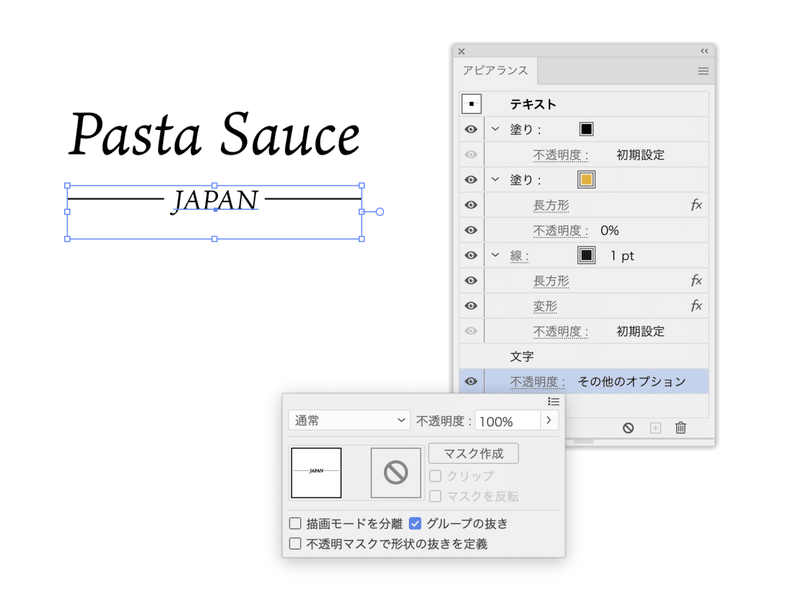

テキスト全体の［不透明度］をクリックし、［グループの抜き］オプションをオンにします（2回クリックします）。これでオレンジ部分が透過します。
