「左上欠け＋ナナメの罫線」をアピアランスで

DTP Transit 別館

“あしらい”として見かける「左上欠け＋ナナメの罫線」、アピアランスで実装してみました。

ロジック

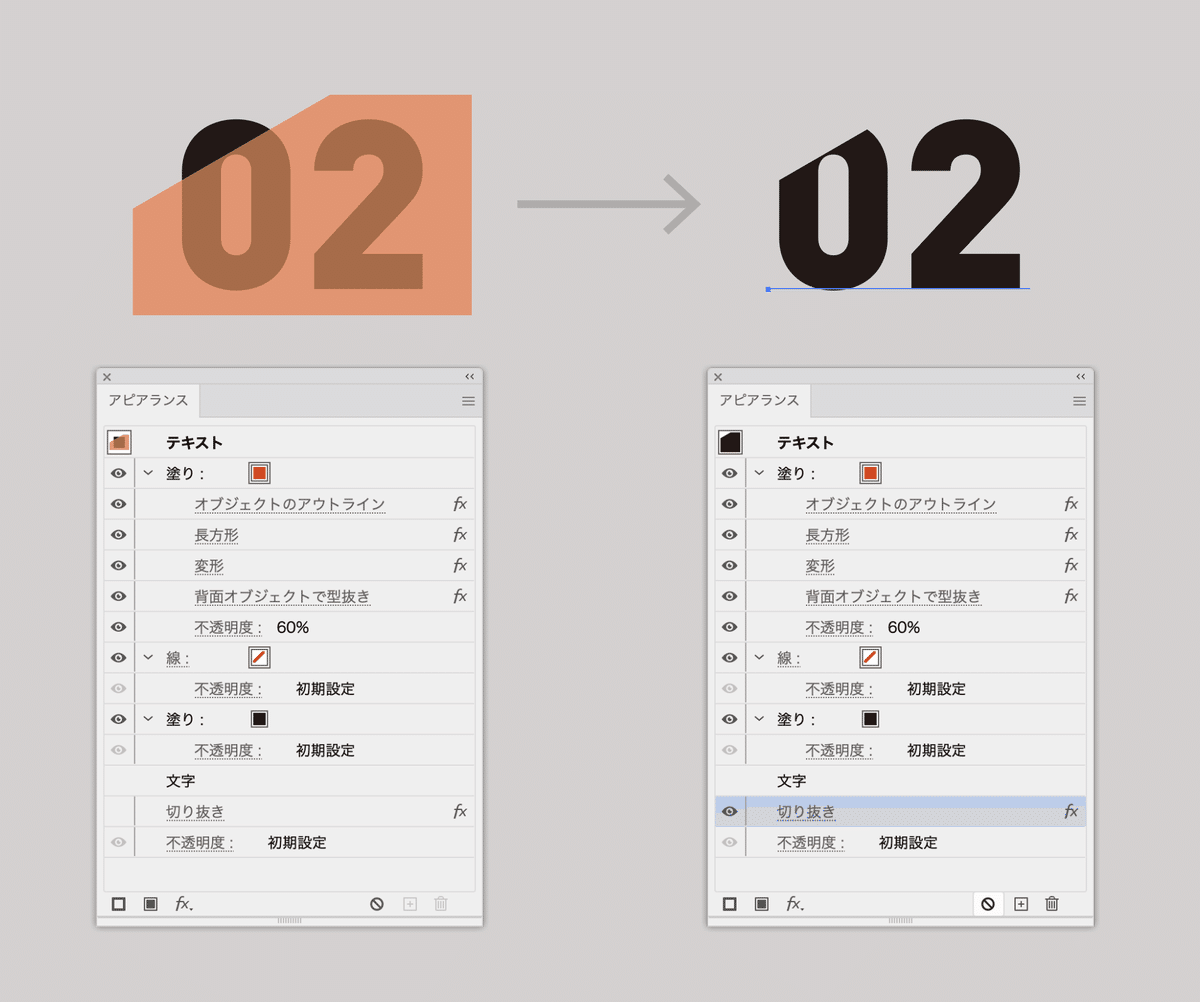

塗り属性をマスクしたい形にこねて、［パスファインダー（切り抜き）］効果でマスクします。

グループ化後、線属性をこねてナナメの線に

グループ化せず、1つのアピアランスでも可能といえば可能ですが、線幅を調整するごとに位置調整が煩雑なので却下。

別バージョン（1）線だけで

線2本で実装するバージョンです。

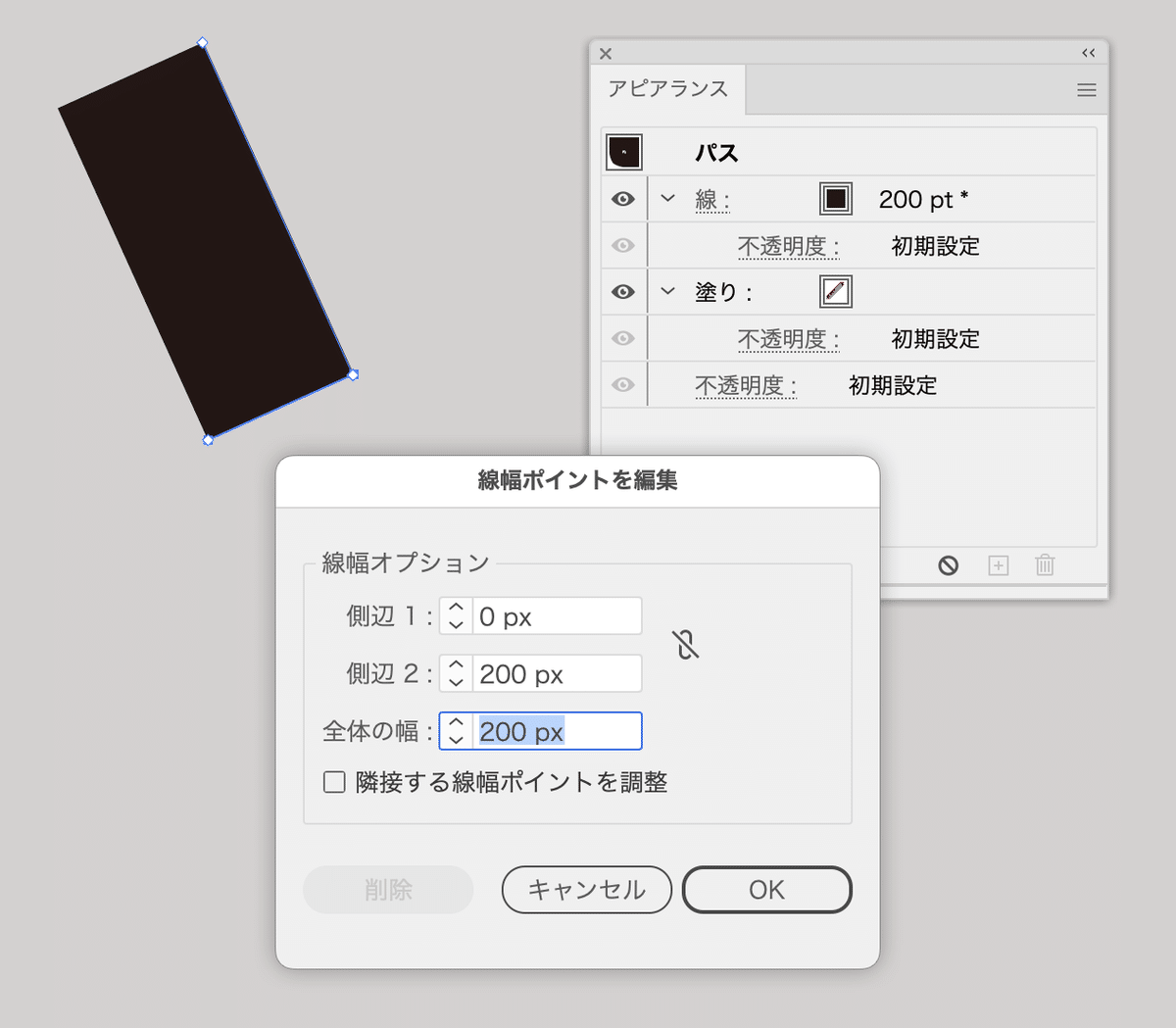

線幅ツールを使えば、片方だけ太らせることができます。

［線幅ポイントを編集］ダイアログボックスは、
［線幅ツール］でアンカーポイントをダブルクリックします。

［形状に変換（長方形）］効果で生成した長方形と、［パスファインダー（前面オブジェクトで型抜き）］効果でマスクの図形を作成します。

グループ化後、［パスファインダー（切り抜き）］効果でマスクします。

グループ化前にコピーしておいたパスを同じ位置にペーストし、線幅などを設定します。

2本のパスが存在しますが、［ダイレクト選択ツール］で2つのアンカーポイントをドラッグして角度を変更できます。

別バージョン（2）グラデーション

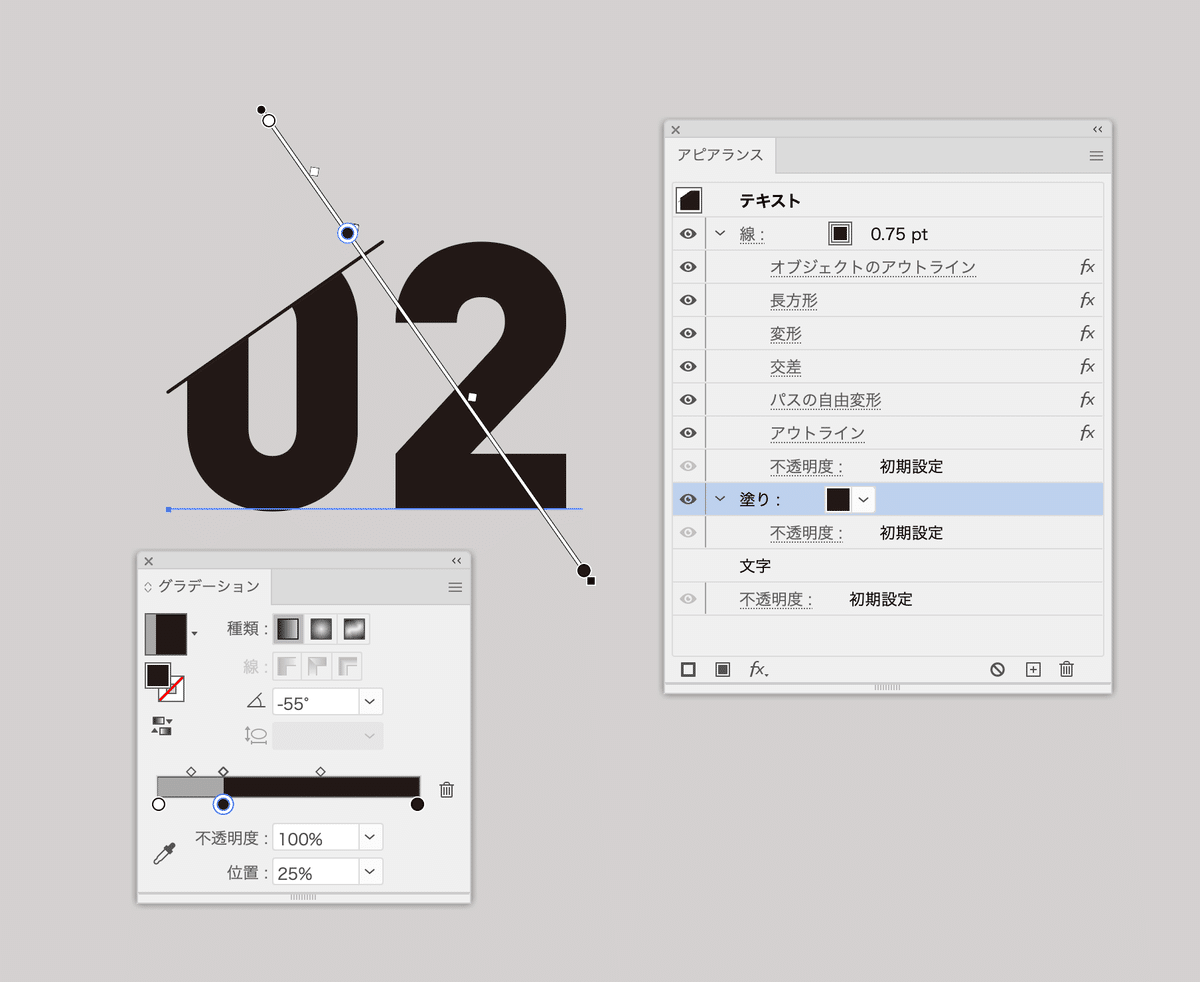

次のようにグラデーションを設定することで部分的に透明にできます。

  • 0%、不透明度0、白（何色でもOK）

  • 25%、不透明度0、白（何色でもOK）

  • 25%、不透明度100、黒

  • 100%、不透明度100、黒

角度変更の際、勘で合わせなければなりませんが
グループ化せず、1つのオブジェクトで完結できます。

ポイント

  • 便宜的に25%にしていますが、ぴったりと切れ目に合わせなくても透明になればOK

  • グラデーションの角度（図では「-55°」）と、［変形］効果の角度は直角になるように

使いどころ

弥七ファクトリーさんにコメントいただきました。なるほど！

こういうことですね。
