Civil 3D の Dynamo を、超絶初心者が作ってみた
「とりあえず Dynamo が流行ってるし、全くもってわからないけど、まずはやってみるか？」ぐらいの、かる～い気持ちで作ってみました。動いてはいるけど、これが最適解なのかはわからないからね？
あと、書籍だとお堅い文章でキチンと書きますが、ここではゆる～く書いてますので、ご了承ください。
1. お題
サーフェスを選択し、サーフェス スタイルが「MLIT-境界@サーフェス」なら「MLIT-TIN@サーフェス」に、「MLIT-TIN@サーフェス」なら「MLIT-境界@サーフェス」に変更する。
2. 環境
Civil 3D 2021.2 Update
Dynamo Core 2.5.2.7915
Dynamo Civil 3D 2.5.2.860
Civil3DToolkit 1.1.18（インストール方法を紹介します）
3. Dynamo の起動と新規作成
Civil 3D を起動し、[管理] - [ビジュアルプログラミング] - [Dynamo] をクリック。
Dynamo が起動したら、「新規作成」をクリック。
新規作成、成功～。
とりあえずサンプルと同じフォルダ（2021の場合は、C:\ProgramData\Autodesk\C3D 2021\Dynamo\samples\ja-JP\Civil 3D）に保存すると、最後に Dynamo Player で使うときに、良いかも？です。名前は適当、でも日本語使うのは何となく不安がよぎるので、「TIN Surface Style Change」とかにしておく。
4. ノードって何よ？

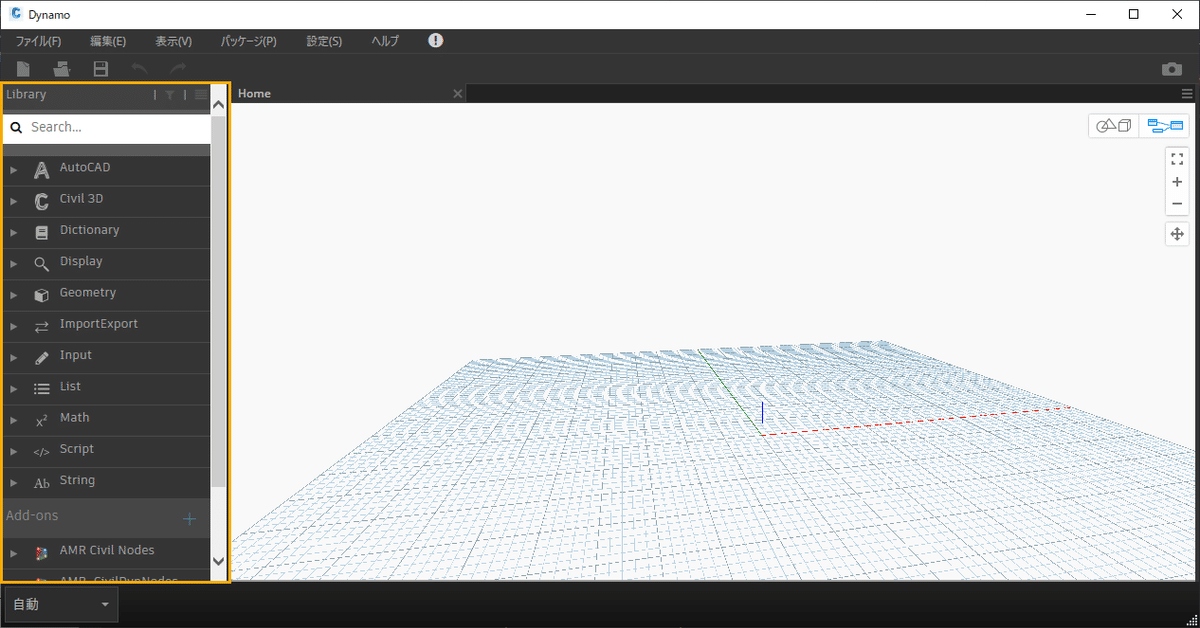

左側の「Library」と書いてある場所から、「ノード」とやらを、右側に配置して繋げていくらしい、のですが、「ノード」って何よ？
Dynamo Primer（Dynamo のヘルプ？） の「ノード」には、「Dynamo のノードは、ビジュアル プログラムを形成するために接続するオブジェクトです。」って書かれてますけど、よくわからん横文字は、私には日本語に見えないのですよ・・・。
材料をそろえて（入力）、オーブンに入れれば（ノード）、クッキーのできあがり（出力）、みたいなものかな？ゆる～く理解できればいいのだ！
5. サーフェスを選択する

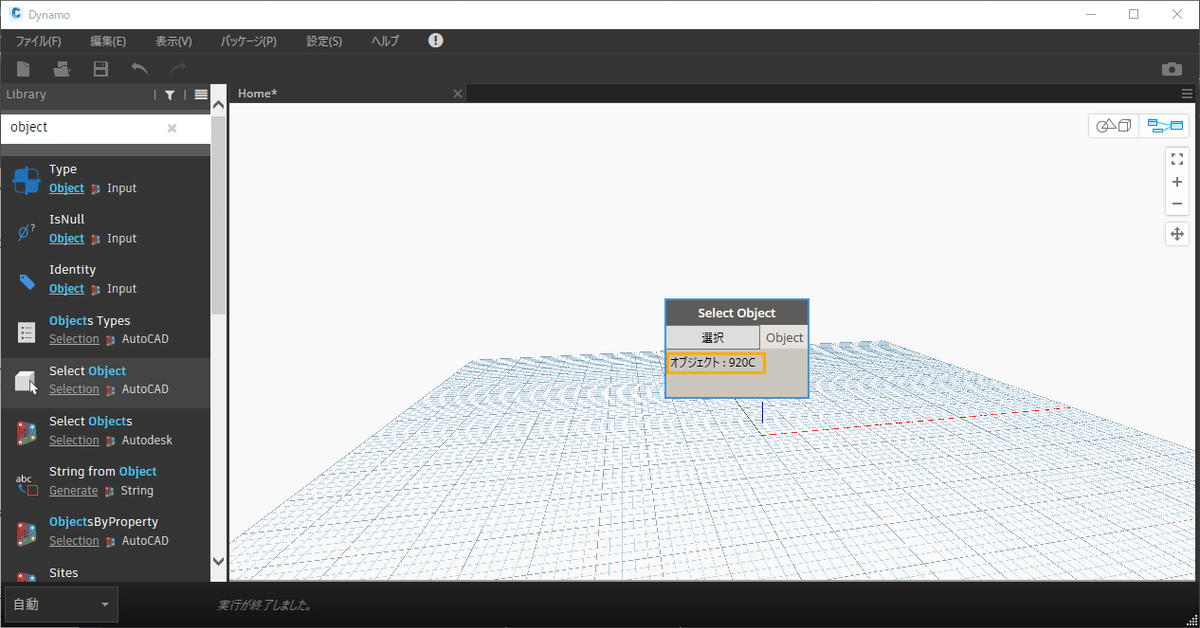

ではさっそく、「オブジェクトを選択する」というノードを探してみる。「Library」の検索欄に「object」と入力すると、「object」に関するノードが色々出てくる。「Select Object」をクリックすると、右欄にノードが表示される。おお！ノードが配置できた！
ノードの「選択」ボタンをクリックして、Civil 3D の TIN サーフェスを選択してみると、結果（オブジェクトの番号）が表示される。おお！何かいい感じだぞ！
6. サーフェス スタイルに関するノードがないよ！
で、次は「サーフェス スタイルを変更する」をやってみて、そこから肉付けをしていきたいので、ノードを探したのですけど。
サーフェス スタイルを変更するノードが見つからないんですが？
え？ナイの？
そんなのもナイの？？？
そんなバカなことあるの？？
色々調べた結果、素の Civil 3D の Dynamo は「残念な子」なので、「パッケージ」とやらをインストールし、ノードを増やして「できる子」にしてあげる必要があるっぽい。
7. パッケージをインストールする
[パッケージ] - [パッケージの検索]を選択する。

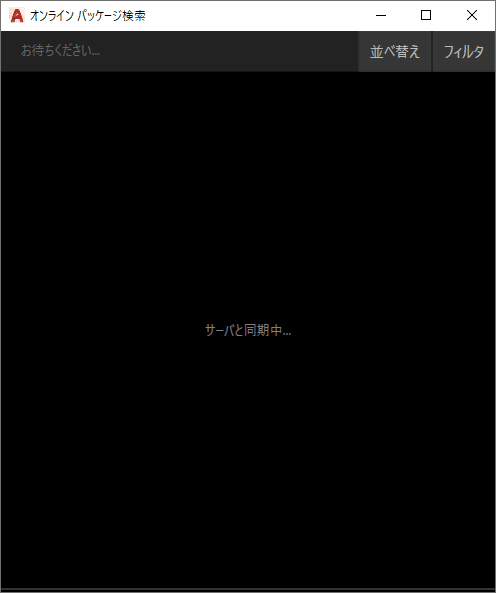

「オンライン パッケージ検索」が起動し、「サーバと同期中」と書かれているので待つ。ひたすら待つ。この待たされ加減は私だけなのか？ご機嫌がよいと、3分ぐらいで接続できるけど、10分待ってもダメなこともある。

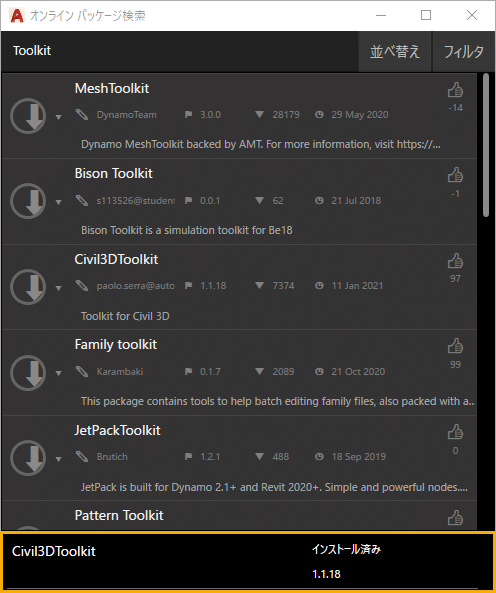

接続できるとパッケージの一覧が表示され、「Toolkit」と入力して検索すると「Civil3DToolkit」が見つかる。「▼」をクリックして、「最新バージョンをインストール」を選択する。
インストールに成功すると、一番下に「インストール済」と表示される。
私が調べた限りでは、「Civil3DToolkit」「AMR_CivilDynNodes」「Civil3D.CustomNodes」を使っているサンプルが多いようだったので、一緒にインストールしとくといいかも？
※ 今回は「Civil3DToolkit」のみで問題ないです。
8. サーフェススタイルを変更する
さて、これで使えるノードが増えたので、「Library」で「setstyle」を検索し、クリックして配置する。今回は「Civil3DToolkit」をインストールしているので「DocumentExtensions」の「SetStyle」を使います。
どんなノードを使うのかは、単語で検索しただけでは分からないこともあるので、サンプルを探すしかないかも？日本では情報がないので、「Dynamo TIN Surface Style」とか、英語で Google 先生に聞くこと。

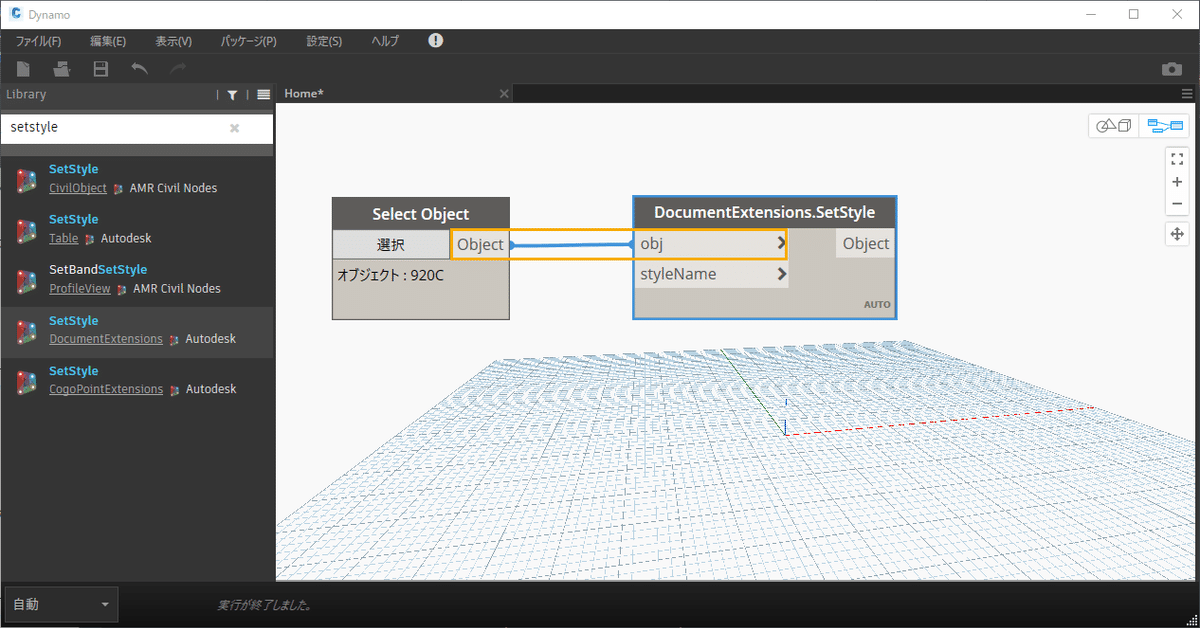

「Select Object」の出力である「Object」をクリックし、「DocumentExtensions.SetStyle」の「obj」をクリックして、繋げてあげる。
材料としては、「styleName」も必要なので、調べてみる。「styleName」にカーソルを置くと、情報が表示されるので、材料を確認すると「string」って書いてある。サーフェス スタイルの名前を文字で用意しろってことだな、きっと。
「Library」に「String」を入力して、「String」をクリックして配置する。

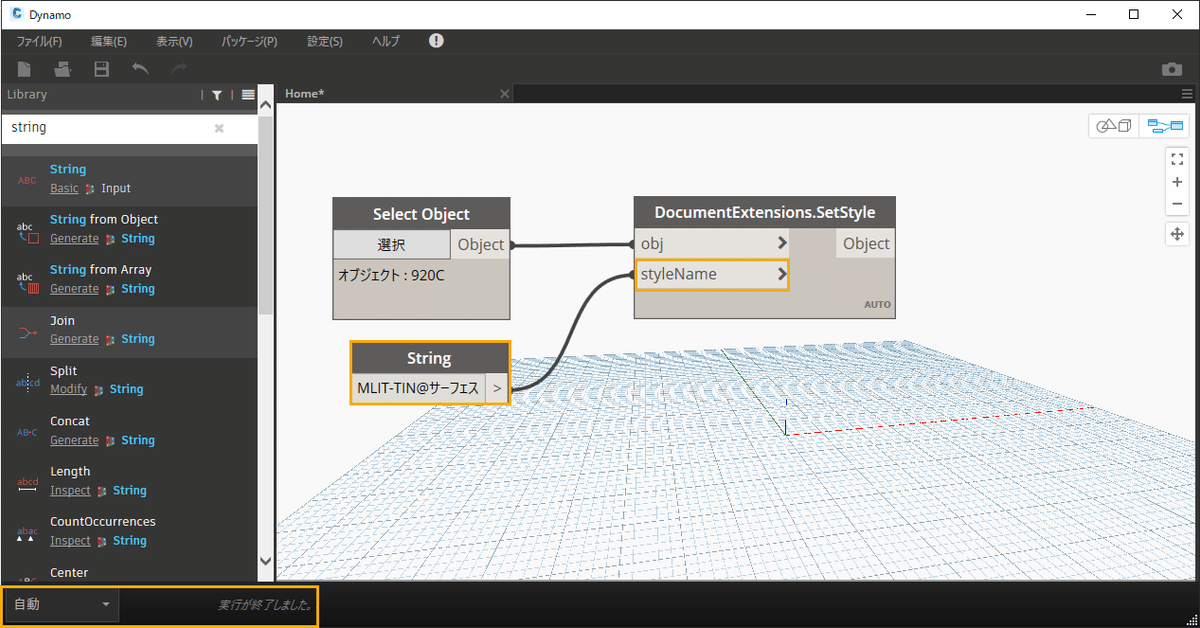

「String」にサーフェスの名前「MLIT-TIN@サーフェス」を入力し、「String」と「StyleName」を繋げる。左下に「自動」が選択されている場合は、繋げた時点でサーフェスのスタイルが変わるので、これにて成功！！バンザイ！
サーフェススタイルの変更が確認できたら、次に肉付けしていくので、「styleName」の接続は削除する。「StyleName」をクリックすると、接続ラインが動かせるので、背景をクリックすることにより、削除できる。
9. サーフェススタイルを取得する
次は、「MLIT-境界@サーフェス」なら「MLIT-TIN@サーフェス」に、「MLIT-TIN@サーフェス」なら「MLIT-境界@サーフェス」に変更するため、サーフェス スタイルを取得するノードを作成する。
「Library」から「getstyle」を検索して配置。「Select Object」の「Object」と「DocumentExtensions.GetStyle」の「obj」を繋げる。
「DocumentExtensions.GetStyle」の「string」にカーソルを置くと、出力結果（選択したサーフェスのサーフェススタイル）が表示されている！成功～！
10. 「IF」を作ってみる
「MLIT-境界@サーフェス」なら「MLIT-TIN@サーフェス」、「MLIT-TIN@サーフェス」なら「MLIT-境界@サーフェス」、を作らなければならない。
まずは、サーフェスのスタイルが「MLIT-TIN@サーフェス」かどうかを判定する条件式を作成。「Library」から「==」を配置する。波ってる「==」もあるので注意。入力に「x」と「y」だけが表示されていればOK。
「DocumentExtensions.Getstyle」の「string」と「==」の「x」、「String」と「==」の「y」を繋げると、サーフェススタイルが「MLIT-境界@サーフェス」の場合、出力結果の「var」は「false」となる。成功！

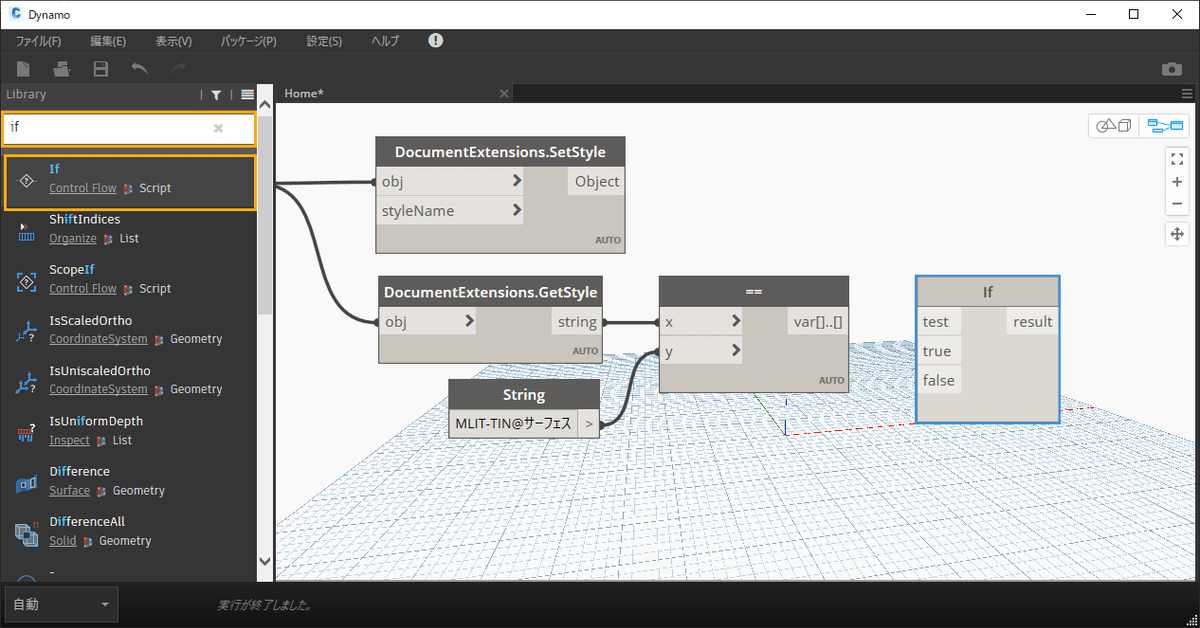

次は、条件式の出力結果である「true」or「false」から値を設定する。「Library」から「If」を検索して配置。
「String」をもう1つ作成し、値に「MLIT-境界@サーフェス」を入力。ちなみに、「String」の「MLIT-TIN@サーフェス」を選択して「Ctrl + C」「Ctrl + V」でコピーし、編集できる。
「==」の「var」と「If」の「test」を繋げる。
「String」の「MLIT-境界@サーフェス」と「If」の「true」を繋げる。
「String」の「MLIT-TIN@サーフェス」と「If」の「false」を繋げる。
選択してるサーフェスのスタイルは「MLIT-境界@サーフェス」なので、「result」が「MLIT-TIN@サーフェス」になれば、OK！
最後に、「If」の「result」と「DocumentExtensions.SetStyle」の「styleName」を繋げる。できたー！！！
11. 動かしてみる
自動で動いてるとイマイチわかりにくいので、手動で動かしてみる。左下の「自動」を「手動」に変更し、「Select Object」の「選択」ボタンでサーフェスを選択後、「実行」ボタンを押すと、スタイルが入れ替わる。成功だー！！！
12. Dynamo Player で動かしてみる
Dynamo Player で動かすには、オブジェクトの選択が必要なので、「Select Object」を右クリックし、「入力」を選択してチェックを入れる。
ファイルを保存して、Dynamo を閉じたら、[管理] - [ビジュアルプログラミング] - [Dynamo プレーヤ] をクリック。

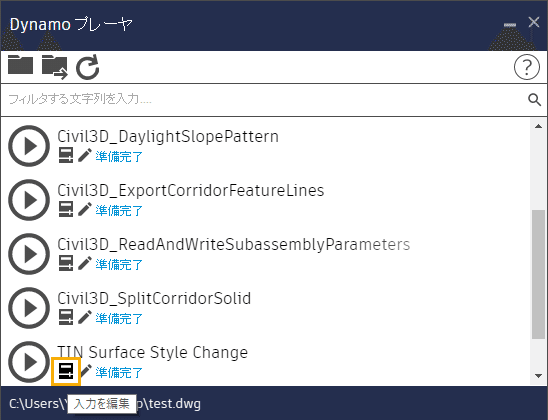

サンプルファイルのフォルダに保存してある場合は、ファイル名が一覧に表示されるので（ない場合は、「フォルダを参照」ボタンから設定）、「入力を編集」をクリックする。
「選択」ボタンで、サーフェスを選択し、「スクリプトを実行」ボタンをクリックすると、成功！！！
普段使いするには、もうちょっと工夫が必要かな？と思いますが、まずはここまで。超絶初心者には、満足、満足！
13. 今回のサンプルファイル
欲しい方は、以下よりダウンロードしてください。
