【第6話】ライターとコンパイラ(XC8)の準備

「たばこを吸うわけじゃないわ。」
「そのライターで燃やすのは簡単よ。」

画像1

「冗談はあまり得意ではないわ…」

(ほむらさんは怒らせると串刺しにされそうです…)

画像2

「コリャ、極楽ですなぁ〜」

画像3

「さやかちゃんのベッドにしちゃいますからね〜…」

画像4

「わお!びっくりした!ほむらじゃん!」

「びっくりしたのはこっちよ。美樹さやか。貴方もほとほと変わった人ね。」

「こんなところに丁度いいベッドがあったから、つい。」

「どう見たら、これがベットに見えるのかしら?そこまで記憶を改変した覚えはないわ。」

画像5

「おお!コリャ、新しい槍か?」

画像6

「ちと柄が太いが、これも悪くねえな!」

画像7

「それは槍ではないわ。佐倉杏子。」

「ほむら??!」

「デジャブかしら?さっきも同じリアクションをされた気がするわ。」

画像8

「それは私がまどかに教えるのに大事な道具よ。私は貴方の槍で戦いたくはないわ。」

「わーった、わーったよ…」

画像9

「しかし、突然貴方達が来た理由がわからないのだけど?」

「いやー、ほむら何か楽しそうにやってっから、何か美味いモノでもあるのかと思ってよ!」

「私は杏子にそそのかされただけですからね〜(ちぇ、お菓子じゃないのか…)」

画像10

「何だか、のび○に道具をせがまれるドラ○もんの気分だけど…これ、あげるから向こうで遊んでくれるかしら?」

「わーいわーい!」

「ジュース久しぶりぃ!」

「(やれやれ、まるで小学生ね)」

画像11

「とんだ邪魔が入ったけれど、気を取り直して進めるわ。」

「PICマイコンに目的の動作をさせる為には、パソコンでプログラムを作成する必要があるわ。」

「パソコンでプログラミングの経験があるなら、コンパイラの事は知ってるかしら。PICマイコンでも同じ様に必要だけど、この辺りはまた追って説明していくわ。」

「コンパイラで生成されたパソコンで動作するプログラムと違って、PICマイコンの場合はパソコンからPICマイコンにプログラムを書き込む必要があるわ。」

「そうしてPICマイコンは目的の動作を果たすわ。」

「パソコンでプログラムをコンパイル(PICマイコンに理解出来る機械語への変換)して、コンパイルしたものをPICマイコンに書き込むわ。」

画像12

「そこで必要なのがこれよ。美樹さやかが寝ていたベッd…、じゃないわ…ライターね。」

「7年前(2015年6月時点)に秋葉原で買った古いものだけど、今でもちゃんと動くわ。」

「当時のライターは、パソコンのディスプレイとのコネクタで使われている「9ピンD-sub」接続が主流だったわ。」

「写真の左側はパソコンと接続してる9ピンD-subよ。手前が電源。黄色く光っているLEDのすぐ奥にPICマイコンがセットされてるわ。」

「この状態で、パソコンでコンパイルしたプログラムをPICマイコンに書き込むの。」

画像13

「そしてライターから一旦外して、ブレッドボードの所定の位置に挿しこんで動作確認を繰り返す。まどかとの時間は何度も繰り返したけど、これは繰り返したくはないわね、出来る限り…」

(プログラム書き込みや動作確認の度にブレッドボードやライターからのPICマイコンの抜き挿しは面倒ですし、何よりピン破損が心配です…)

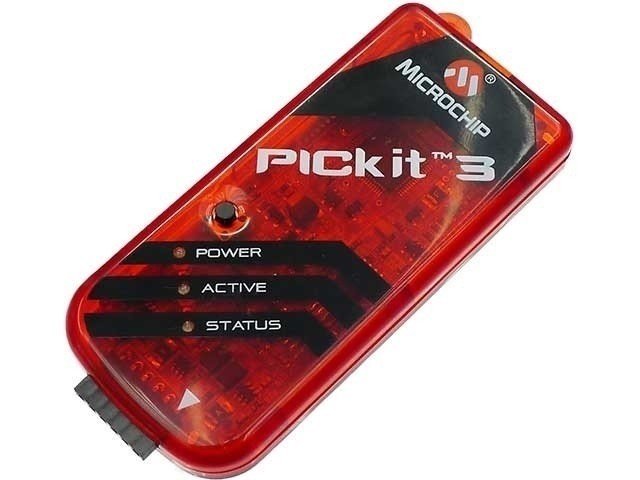

画像14

「でも最近はもっと便利なライターが以前よりも入手しやすい値段で売られているわ。その代表がこのPICkitシリーズよ。」

「最新はPICkit3で、4500円程で入手出来るわ。7年前の先ほどの古いライターが10000円前後だったのに比べたら、ずいぶんと開発環境は良くなったわ。」

「パソコンとはUSBで接続するのだけど、ブレッドボード側との接続はちょっとした手間が必要になるわ。」

「最初にその手間さえかければ、後は快適よ。PICマイコンをライターから取り外す必要なく、そのまま動作確認が出来るんですもの。良い時代になったわ。」

(ほむらさん、本当に中学生ですか?と突っ込みたいですが、怖いので止めていきましょう…)

画像15

「続けてもいいかしら?」
(はい…)

画像16

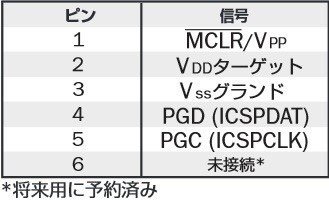

「PICkit3には、ブレッドボードや回路側(これらは「ターゲットデバイス」って呼ばれているわ)と接続する為に6つの穴が開いてるわ。それぞれの穴をジャンプワイヤー等のピンを挿しこんでいくわ。」

「上の表がPICkit3の各ピンの役割を示したものよ。例えば、1番ピンはPICマイコンのMCLRピンに接続するわ。」

「ブレッドボードとの接続方法は幾つかあるのだけれど、最も簡単なのは、ジャンプワイヤーで直接接続する方法よ。」

画像17

「これからPIC16F873Aを使っていくから、ここでもその例で接続方法を図にしたわ。図には、先ほどのPICkit3の各ピンの役割の表も並べてみたわ。」

「図の緑色矢印の番号が、PICkit3の各ピンの番号よ。同じ番号同士をジャンプワイヤーで接続するわ。」

「この後、パソコン側でも設定が必要なのだけど、ソフトウェアをダウンロードする必要があるわ。」

「パソコンで作成したプログラムのアセンブラ(要はコンパイルね)とPICkit3を経由したプログラムの書き込みをやってくれるソフトウェアよ。」

「ソフトウェアでの設定方法は次回するわ。まずは次のリンクからソフトウェアをダウンロードね。」

【ダウンロードリンク】◉MPLAB X IDE

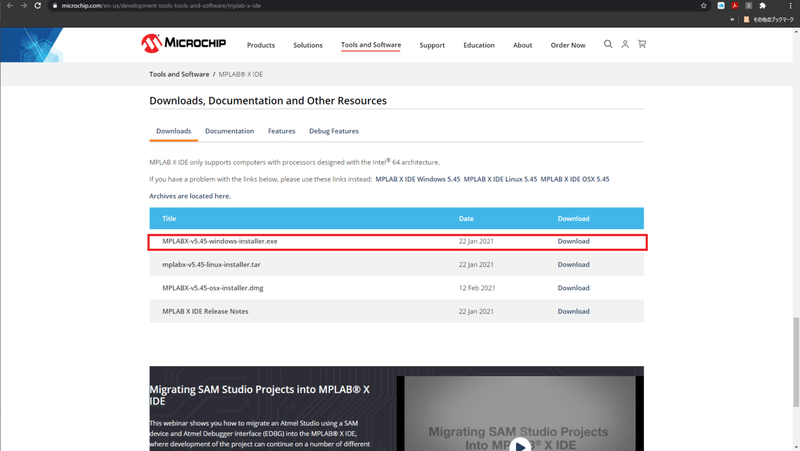

画像26

「リンクを開いて、赤枠の~.exeがダウンロードファイルよ。」

※2021年1月22日現在。                       今後もページ画面、下記インストール時のウィンドウ画面の見た目は変わる可能性があります。また以降の説明では、Windows10 64ビット版を前提としています。

画像26

「ダウンロードが完了したら、ダウンロードしたファイルを開いてインストール作業ね。[Next>]をクリックして次へ進めるわ」

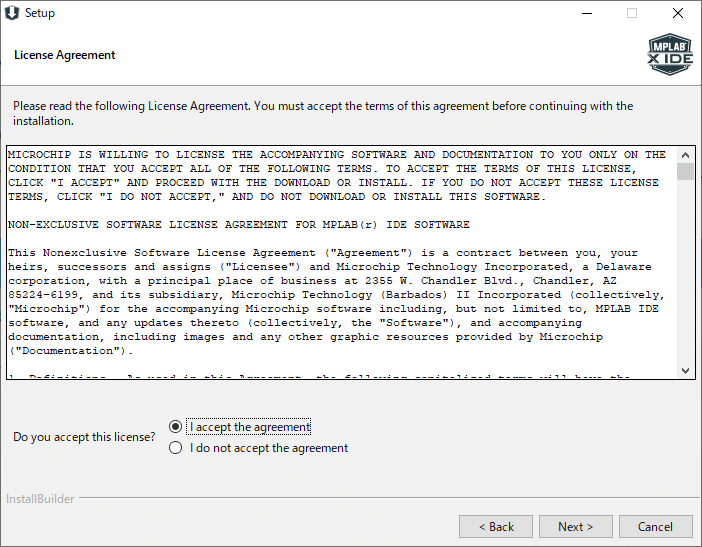

画像26

「使用の前に契約に同意するかを聞かれているわ。もっともあの白い営業担当の契約に比べるまでもなく、躊躇する必要は全くないわ。『I accept~』を選んで、[Next>]で次へ進みましょう」

画像27

「ここでは、インストールする今回のソフトウェアの場所設定や、開発元への品質向上のためのフィードバックに協力するかを聞かれているわ。ここは貴方の自由だけど、私は特に必要ないからフィードバックのチェックを外しておくわ。[Next>]で次へ行きましょう」

画像28

「別途インストールするソフトウェアの設定と、対応させたいマイコンのデバイスの設定部分ね。特段の必要がない限り、ここはこのまま全てのチェックボックスを入れたままでいいわ。[Next>]で次へ進みましょう」

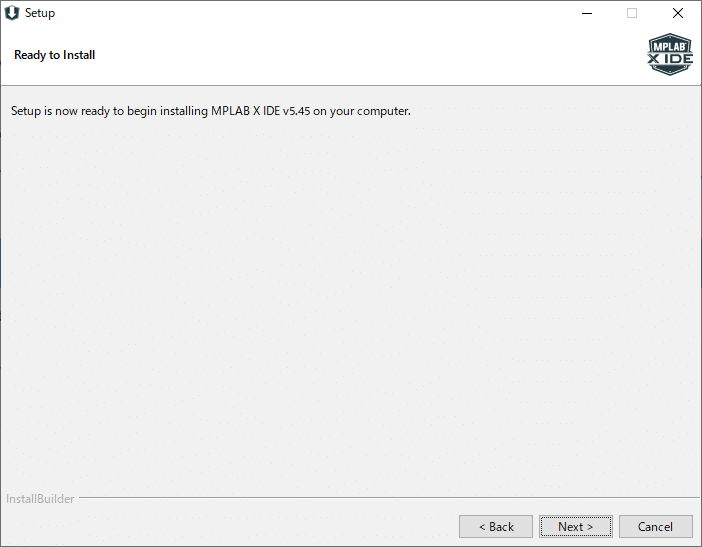

画像29

「ここまで来たら、もうすぐね。[Next>]で進みましょう」

画像30

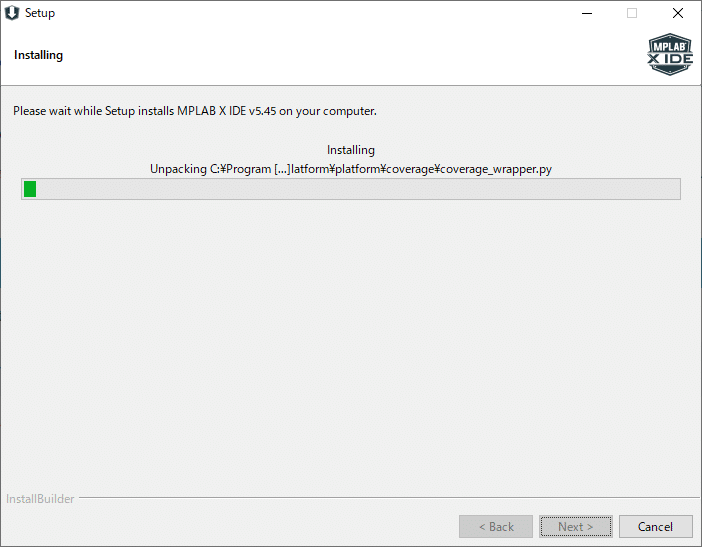

「貴方のパソコン環境によるけれど、インストール完了までしばらく待つことになるわ。完了したら[Next>]で次へ行きましょう」

画像31

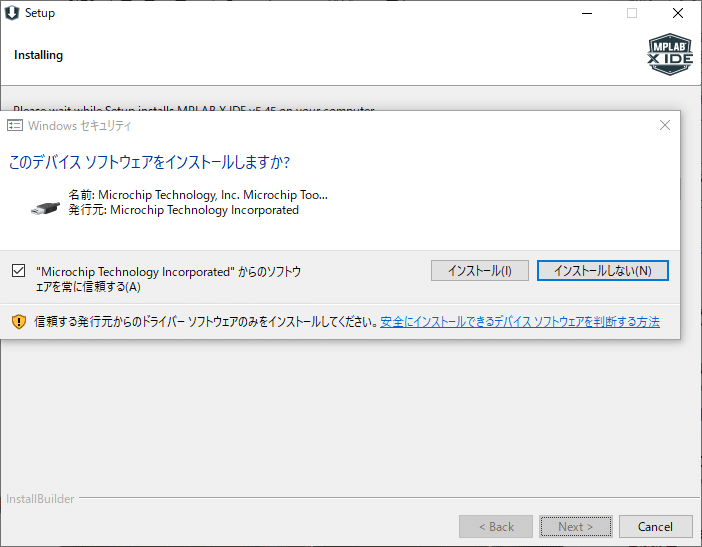

「私のパソコンではWindows10。だからわざわざこんなウィンドウが表示されるわ。[インストール]をクリックしましょう。」

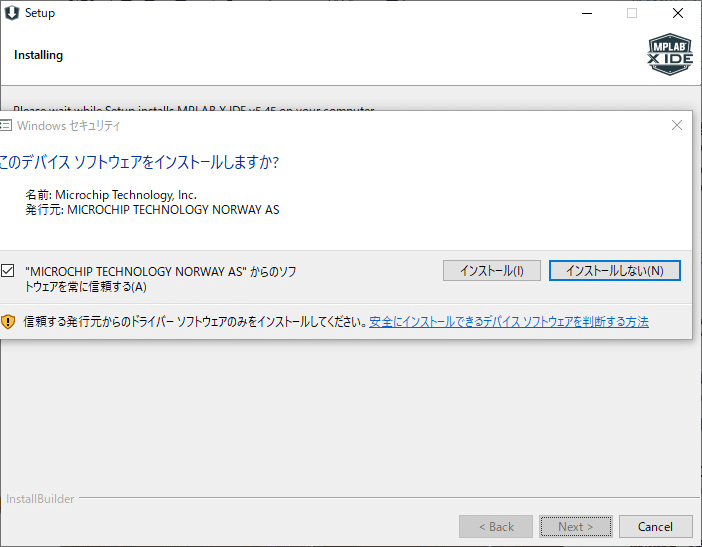

画像32

「また同じようなウィンドウが表示されるわ。時間遡行する度に少しずつ違う風景を見ているような気分だわ。ぼやいても仕方ないわ。[インストール]で先へ進みましょう。」

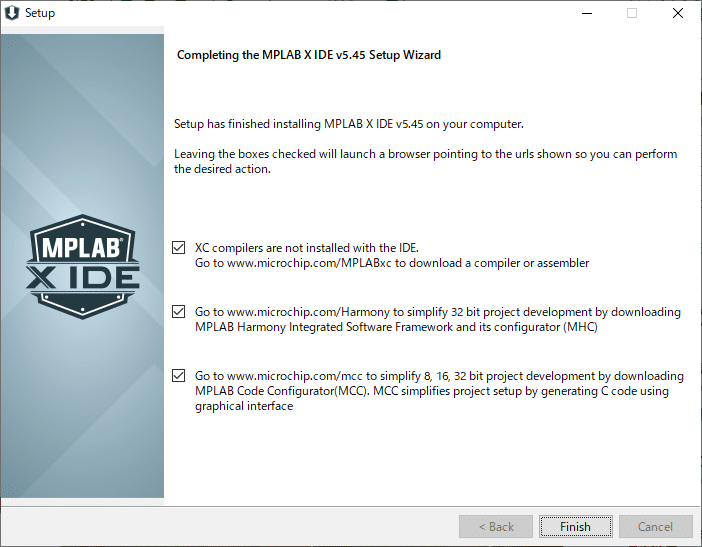

画像33

「このウィンドウを初めて見たときは、さっぱりわからなかったわ。でも後で確認してみると、どうやらコンパイラを別途インストール必要があるのがわかったわ。今インストールしたソフトウェアには、不親切な事にコンパイラは含まれないの。だから、チェックボックスを入れたまま[Finish]をクリックしましょう。この後、コンパイラのダウンロードページが開くわ。」

【ダウンロードリンク】●↓このページ

画像34

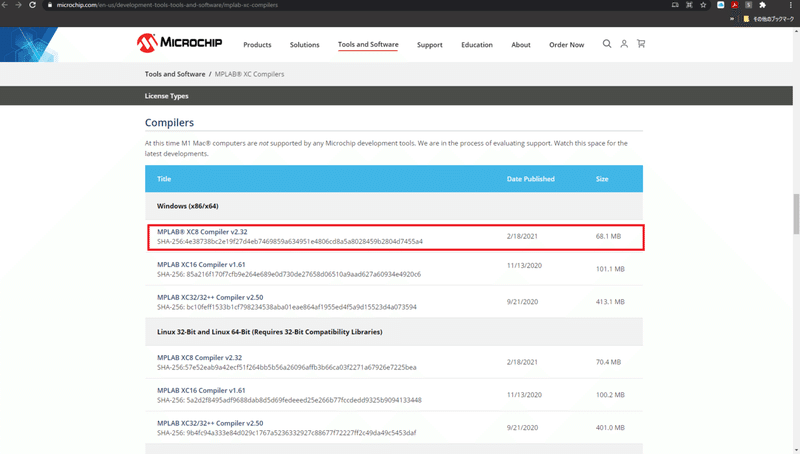

「先ほどインストールしたソフトウェアのダウンロードページと似ているけれど、このページではコンパイラをダウンロードできるわ。XC8、XC16、XC32といくつかのバージョンがあるけれど、今回説明で使っていくコンパイラはXC8よ。赤枠の「MPLAB® XC8 Compiler~」をクリックしましょう。」

※XC16,XC32を使う場合は、マイコンへ書き込むプログラムのソースコード内で、使用するヘッダファイルや関数の書き方がXC8とは少々異なる点、参照する情報では、XC8が一番豊富である点から、説明ではXC8コンパイラを使用します。

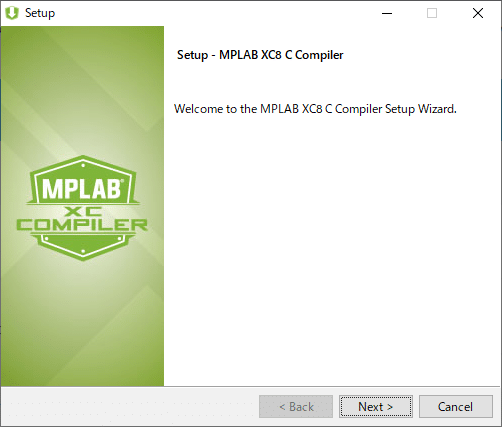

画像35

「ダウンロードが終わったら、ファイルを開きましょう。[Next>]で次へ進みましょう」

画像32

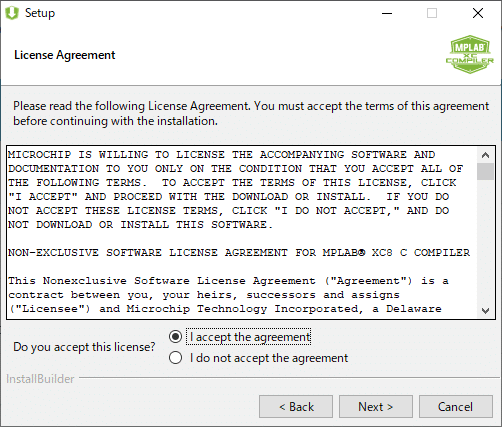

「さっきインストールしたソフトウェアと同じね。契約に同意しないことには使えないわ。「I accept~」を選んで[Next>]で次へ進みましょう。」

画像33

「ここでは、インストールするコンパイラの版を聞かれているわ。今回はFree版を使うので、Freeを選択して、[Next>]で進みましょう。」

画像34

「コンパイラのインストール先を聞かれているわ。特に指定がなければこのままで、[Next>]で進みましょう。」

画像35

「コンパイラの設定を他のユーザーにも適用するか、環境変数にコンパイラのパスを設定するかを聞かれているわ。変える必要がなければこのままで、[Next]をクリックしましょう。」

画像36

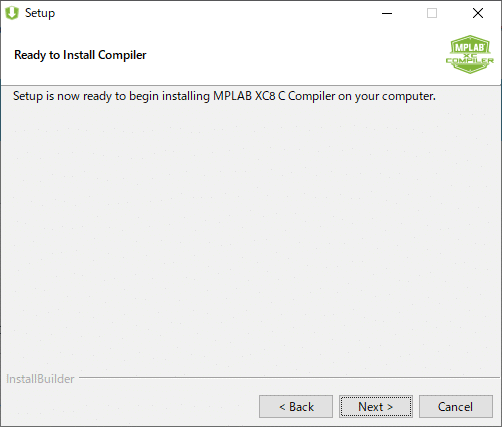

「ここまで来たら、コンパイラのインストールももう少しで終わるわ。[Next>]で先へ進みましょう。」

画像37

「インストール完了までは、しばらく待つことになるわ。完了したら[Next>]で先へ進みましょう。」

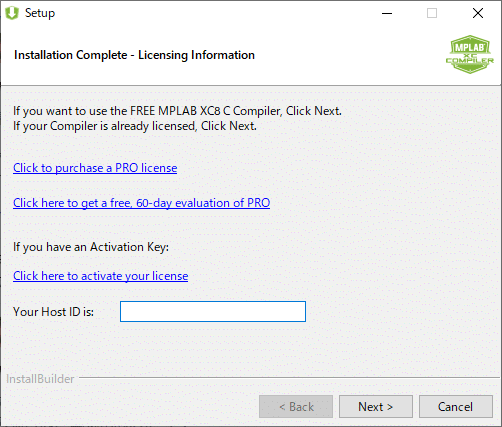

画像38

※画像を一部加工しています。「Your Host ID」が空欄になっていますが、実際はIDが入力されています。

「貴方がPRO licence(有料版)を使いたいというのでなければ、私と同じようにFree(無料版)を使うならば、「Your Host ID」の文字列は気にする必要はないわ。有料版で使う際に必要なIDなの。ウィンドウ内にもいくつかのリンクがあるけれど、これも有料版を使う場合だけよ。だからここは何もきにせずに、[Next>]で先へ進みましょう。」

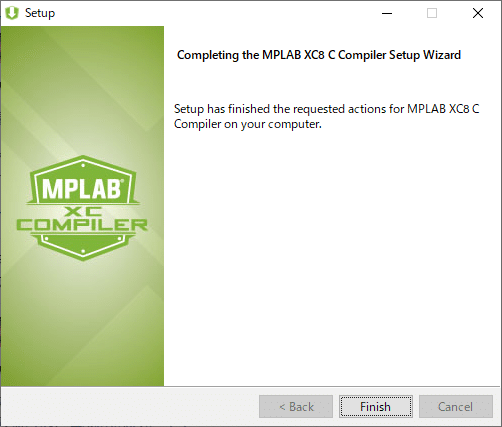

画像39

「これでコンパイラのインストールも完了ね。[Finish]をクリックしましょう。」

スクリーンショット (161)

「そうだわ。一つ忘れていたわ。もしも貴方が今回インストールしたソフトウェアよりも古いVerのインストールしていた場合、MPLAB X IDEを起動すると(デスクトップ上にある上のアイコン)、次のようなウィンドウが表示されるはずよ。」

画像40

「一見すると何だかわからないけれど、古いverに残っているソースコードなどのデータを引き継ぐかを聞かれているわ。データを引き継ぐなら、[Yes]。データを綺麗に消してクリーンでインストールするなら[No]ね。ここは特になければ[Yes]で問題ないわ。」

画像41

「MPLAB X IDEが起動すると、またウィンドウが表示されるわ。個々のプログラムのソースコード等のファイル別に引き継ぐかを聞かれているわ。過去に作成したプログラム分、このウィンドウが表示されるわ。もちろん[No]を選択すれば、そのデータだけは引き継がれないわ。」

「これでXC8コンパイラまで準備ができたわ。後はこれらソフトウェアでの設定ね。これは次回説明することにするわ。」

画像26

「準備が終わったら、起こして頂戴。それまでは、まどかの布団にいるわ。」

(つづく)
