はじめに

パーティション構成により、mbr2gpt変換が成功／失敗となったので、noteにまとめます。

PCの仕様

・型名　　　：R734/M
・発売年　　：2014年
・CPU　　　：i5-4310M
・ＯＳ　　　：Windows10 Pro← (upgrade) ← Win7Pro(出荷状態にリカバリ)
　　　　　　(2016年、一度Win10認証、リカバリしWin7で使用。
　　　　　　　2018年、Win10に引継upgrade。)
・TPM　　　：Ver1.2 (設定disable)
・BIOSモード：レガシー(BIOS表記はCSM、UEFIへ切替可能)

図の色づけ凡例

・黄色　　　　：クリック(選択)、Key入力、Key押下
・緑色マーカー：正常出力
・赤色マーカー：エラー出力

条件による変換結果一覧

ディスク管理で見えるパーティション構成は、(図1)の様になっています。
・#1　　回復
・#2　　C
・#3　　？
・#4　　？

パーティション構成による変換成功／失敗は下記です。

・そのまま(#1,#2,#3,#4)・・失敗
・#1,#2,#3残し・・失敗
・#1,#2,#4残し・・失敗
・#1,#2残し・・成功

パーティション構成による変換結果の詳細

そのまま(#1,#2,#3,#4)・・失敗

パーティションを削除せずそのまま。
左下の"スタート釦"右クリック　→　"ディスクの管理"クリック　(図2)

ディスク0の構成は(図3)です。

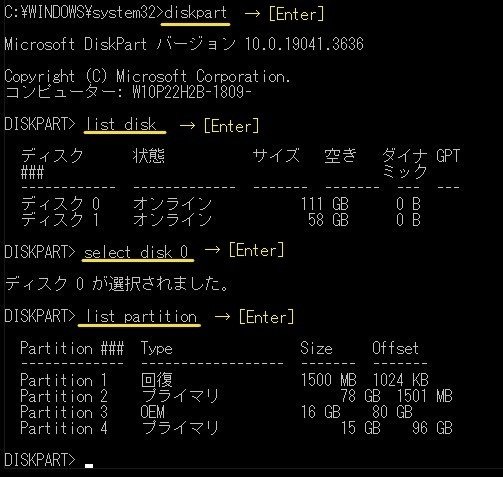

"diskpart"でも構成を確認してみます。

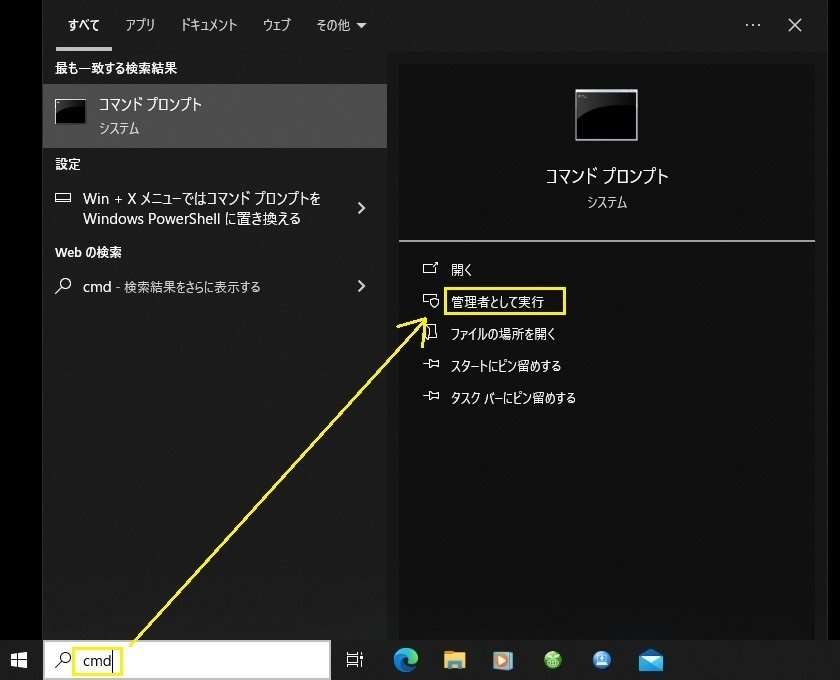

左下の検索窓に"cmd"と入力　→　"コマンドプロンプト" → "管理者として実行"クリック（図4）

>diskpart → [Enter]
･･･
diskpart>lidt disk → [Enter]
･･･
diskpart>select disk 0 → [Enter]
･･･
diskpart>list parttion → [Enter]
･･･
Partition 1 回復
Partition 2 プライマリ
Partition 3 OEM
Partition 4 プライマリ
(図5)

diskpart>exit → [Enter] で　コマンドプロンプトに戻り、変換を試みます。

>mbr2gpt /validate /disk:0 /allowFullOS → [Enter]　で検証、
"Disk layout validation failed for disk 0"となり、変換の対象でない判定。

>mbr2gpt /convert /disk:0 /allowFullOS → [Enter]　と変換を試みましたが、同様に変換の対象でない判定。(図6)

#1,#2,#3残し・・・失敗

コマンドプロンプトからdiskpart でパーティションを削除します。
>diskpart → [Enter]
･･･
diskpart>select disk 0 → [Enter]
･･･
diskpart>list partition → [Enter]
･･･
diskpart>select partition 4 → [Enter]
･･･
diskpart>delete partition override → [Enter]
(図7)

パーティション構成をディスク管理で確認しました。(図8)

>mbr2gpt /validate /disk:0 /allowFullOS → [Enter] 　として検証しました。
"Validation completed successfully"となり、対象と判定されましたが、
>mbr2gpt /convert /disk:0 /allowFullOS → [Enter] 　で
"Conversion failed" と変換は失敗しました。(図9)

#1,#2,#4残し・・・失敗

同様に、#3を削除しました。(図10)

パーティション構成をディスク管理で確認しました。(図11)

#1,#2残し・・・成功

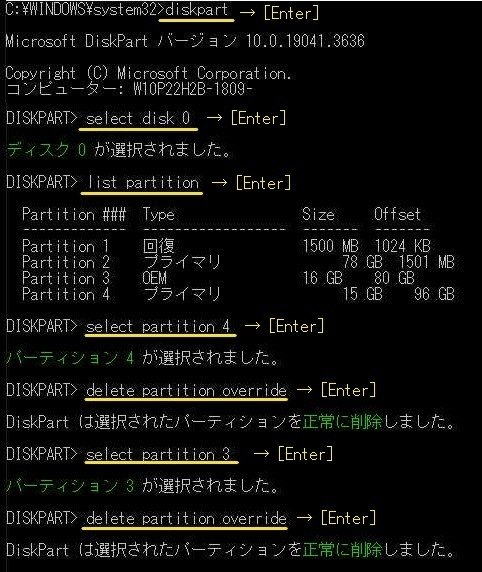

同様に、#4､#3を削除しました。(図13)

パーティション構成をディスク管理で確認しました。(図14)
なお、Cは拡張しています。

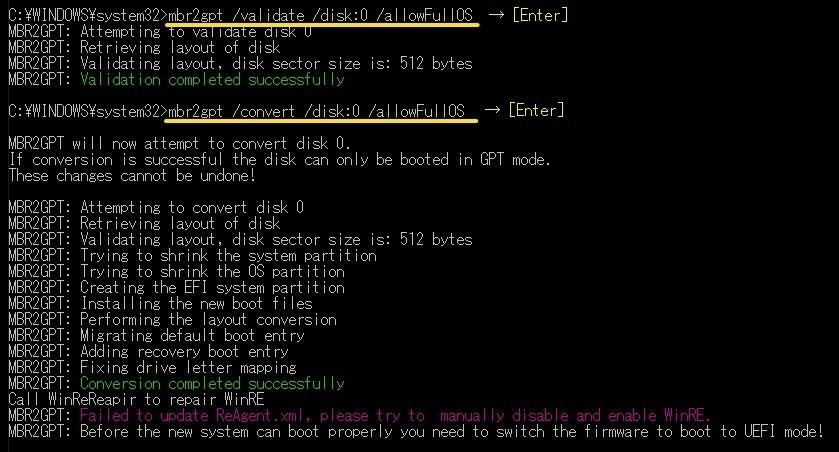

>mbr2gpt /validate /disk:0 /allowFullOS → [Enter] 　として検証しました。
"Validation completed successfully"となり、変換の対象と判定され、
>mbr2gpt /convert /disk:0 /allowFullOS → [Enter] 　で
"Conversion completed successfully" と変換できました。

ただし、
"Failed to update ReAgent.xml,please try to manually disable and enable winRE"　と回復環境がエラーとなりました。(図15)
回復環境のエラーは、再起動時にBIOSモードを、レガシー(CSM) → UEFIに変更することで復旧していました。

念のため手動で、disable → enable をしました。
>reagentc /disable → [Enter]
･･･
>reagentc /info → [Enter]
･･･
"Disabled"と表示
･･･
>reagentc /enable → [Enter]
･･･
>reagentc /info → [Enter]
･･･
"Enabled"と表示

まとめ

つまらない内容にも拘わらす、お読みいただきありがとうございます。

mgr2gpt変換の全体を別noteにまとめます。

慣れないため、コメントいただいても返信が遅くなるかもしれません。その際は、ご容赦の程お願いします。
