P4L STOREにてI/O-001A PCB & PANEL SETをご購入いただいた方向けのビルドガイドとなります。
アイソレーターのメインユニットであるISO-001Uに接続して入出力ジャックを追加するモジュールです。
制作手順

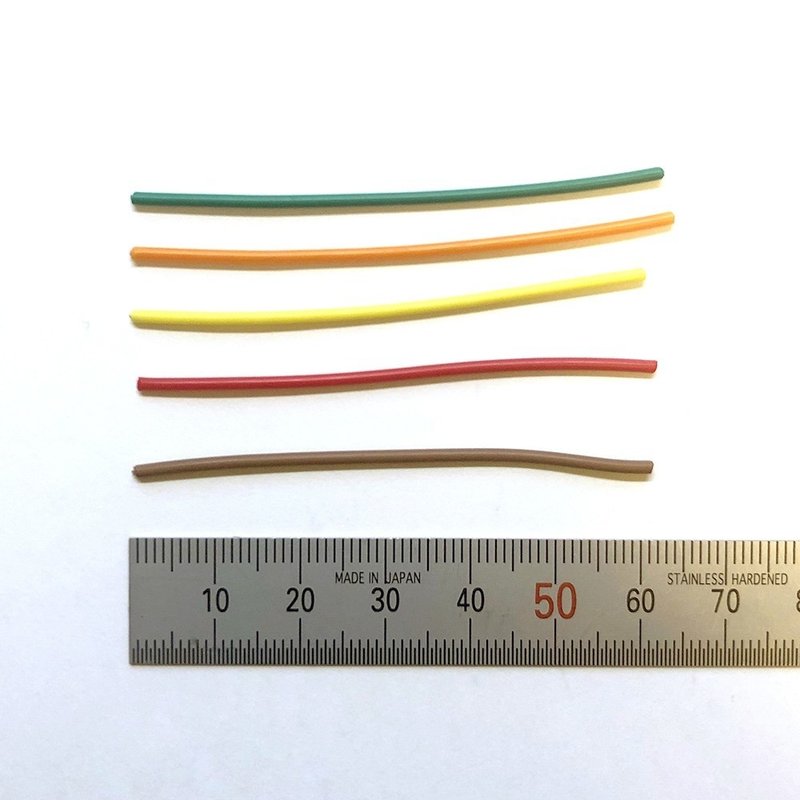

配線材を60mm程度に切りそろえましょう。
![画像1](https://assets.st-note.com/production/uploads/images/33974923/picture_pc_b0d59abd33a867facd8db782f27710c6.jpg?width=1200)

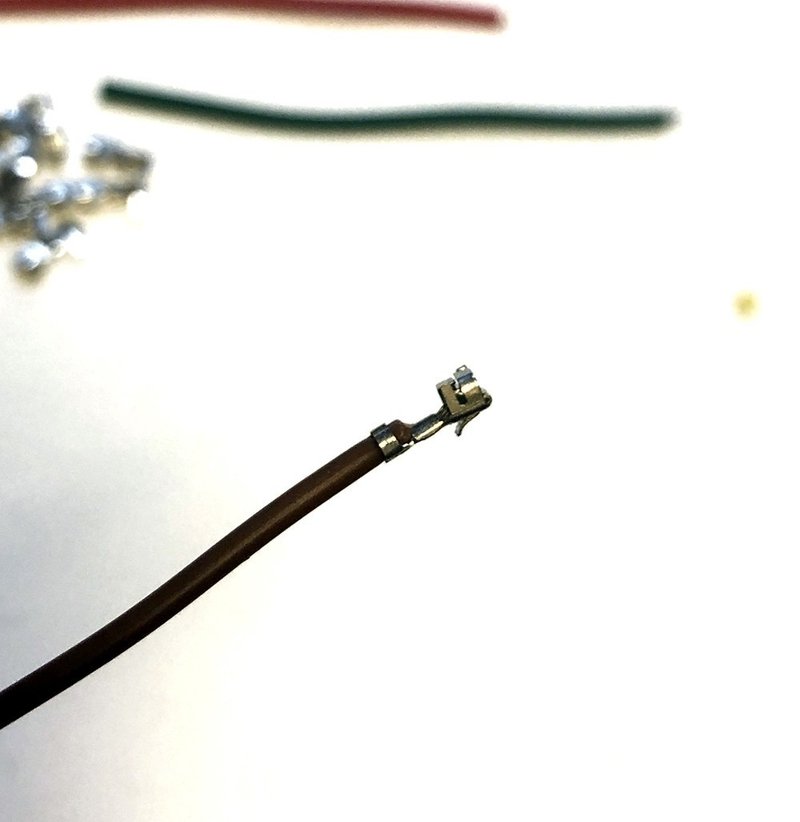

配線材にXHコネクタ用のコンタクトを取り付けます。
![画像2](https://assets.st-note.com/production/uploads/images/33974940/picture_pc_4eda03c979dc857a36f1e6398569147e.jpg?width=1200)

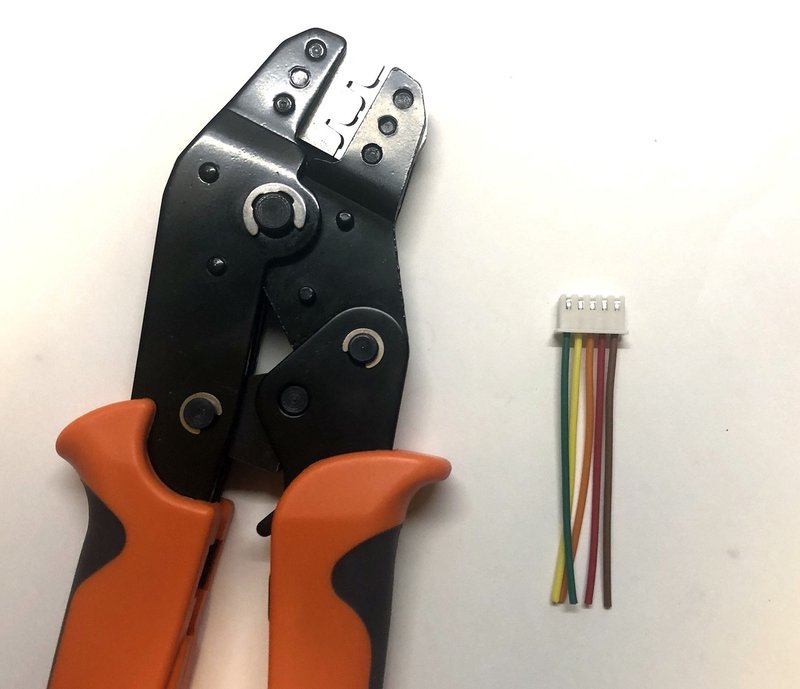

コンタクトの圧着工具と配線材の取り付けが完了したコネクタベースです。
![画像3](https://assets.st-note.com/production/uploads/images/33974954/picture_pc_b32bc9107cc47e11d59042b0f6e23981.jpg?width=1200)

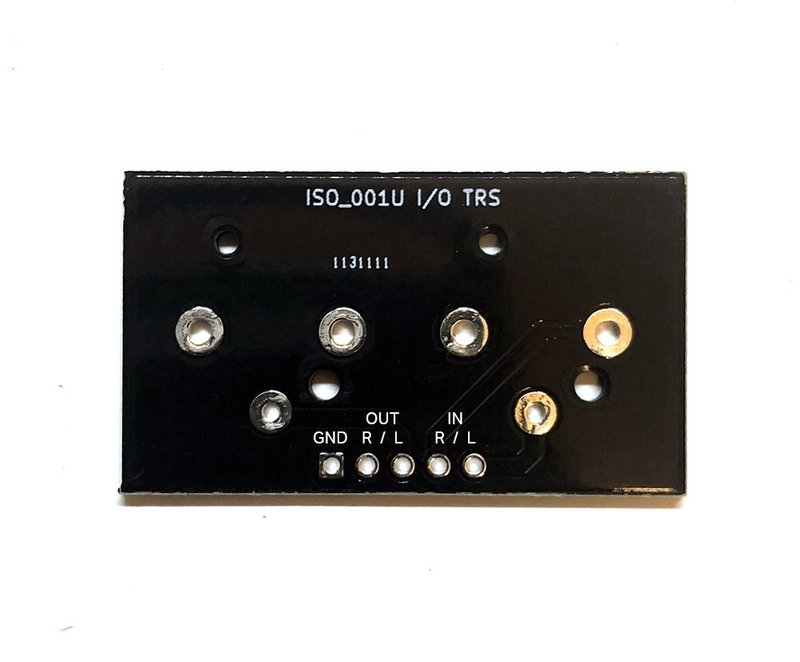

各端子のアサインは画像のようになっています。
![画像4](https://assets.st-note.com/production/uploads/images/33975241/picture_pc_3c4df0a43489b417e44e6055b3b43199.jpg?width=1200)

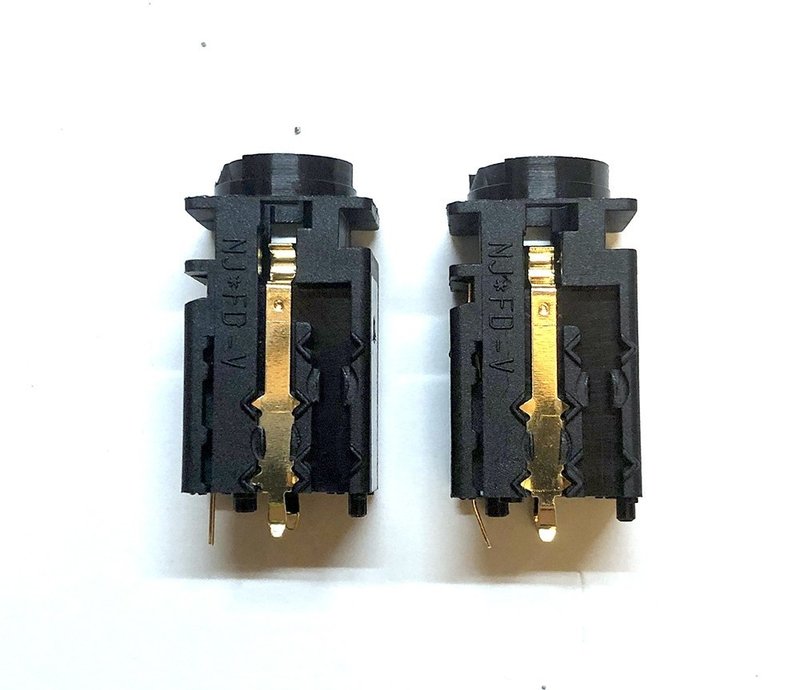

NEUTRIK NJ3FD-Vを2つ取り付けます。
![画像5](https://assets.st-note.com/production/uploads/images/33975366/picture_pc_caa61ec90e07060e16efbdd97c74744c.jpg?width=1200)

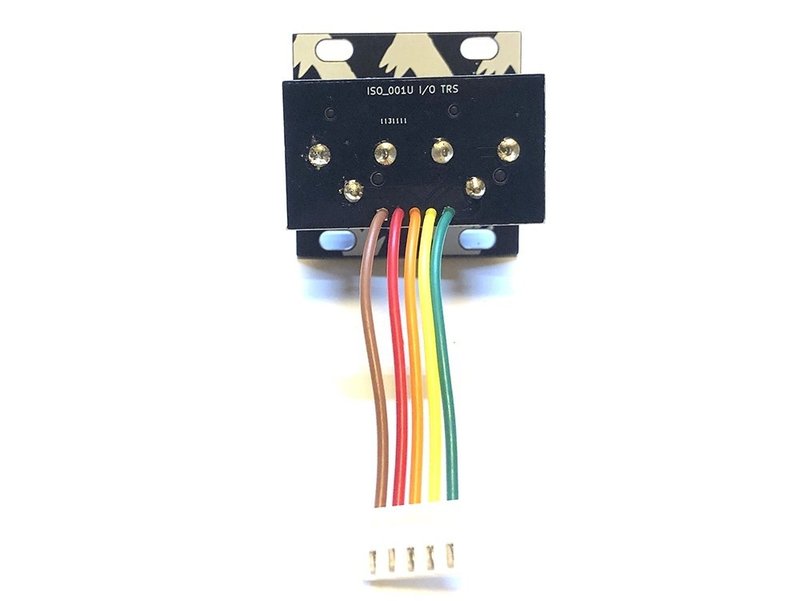

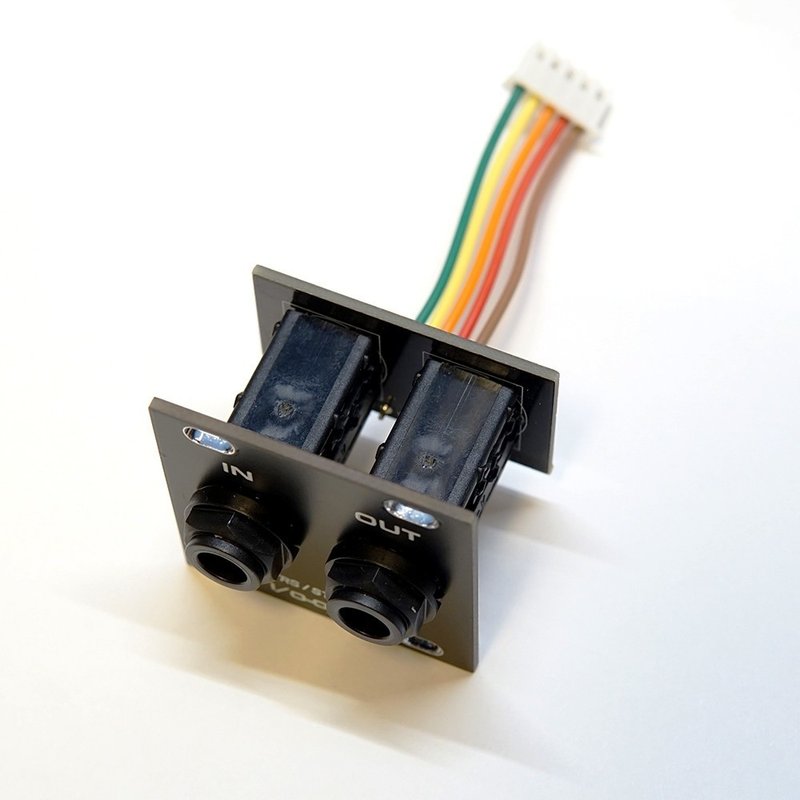

配線材、パネルを取り付けると完成です。
![画像6](https://assets.st-note.com/production/uploads/images/33975811/picture_pc_5992ff96a5530a4ec47873b609a1411d.jpg?width=1200)
![画像7](https://assets.st-note.com/production/uploads/images/33975862/picture_pc_8bec8635fa845c78d3339940ddc7e6e7.jpg?width=1200)
