【VRChat】Expression Menuで座り時の高さを自由に調整する

2020年8月22日 20:28

2021/3/23 追記
最新版のVRCSDK向けの設定方法をkappaさんがまとめてくださりました。
こちらのnoteを是非ご覧ください。
kappaさん、ありがとうございます。

完成時の動作

１．座った状態でExpression Menuを表示し「座高調整」を選択
２．表示されたゲージを動かすとアバターの高さが変わります
３．ゲージを閉じると視点がアバターの位置へ移動します

座り高さの調整　記事用 pic.twitter.com/rFRacv4C1b
— みみりん (@33linn) August 22, 2020

はじめに

・VRCSDK3でアバターをアップロードできることが前提です
・この記事ではExpressionsに関する設定が何もない状態、Playable LayersのSittingに設定がない状態からの手順を書いています。既に設定がある場合は、それに追加する形で設定してください。

１．アニメーションファイルの準備

座り高さの調整が出来るアニメーションファイルを作ります。
以下のファイルを好きな場所へコピーして名前を変えます。
Assets\VRCSDK\Examples3\Animation\ProxyAnim\proxy_sit.anim

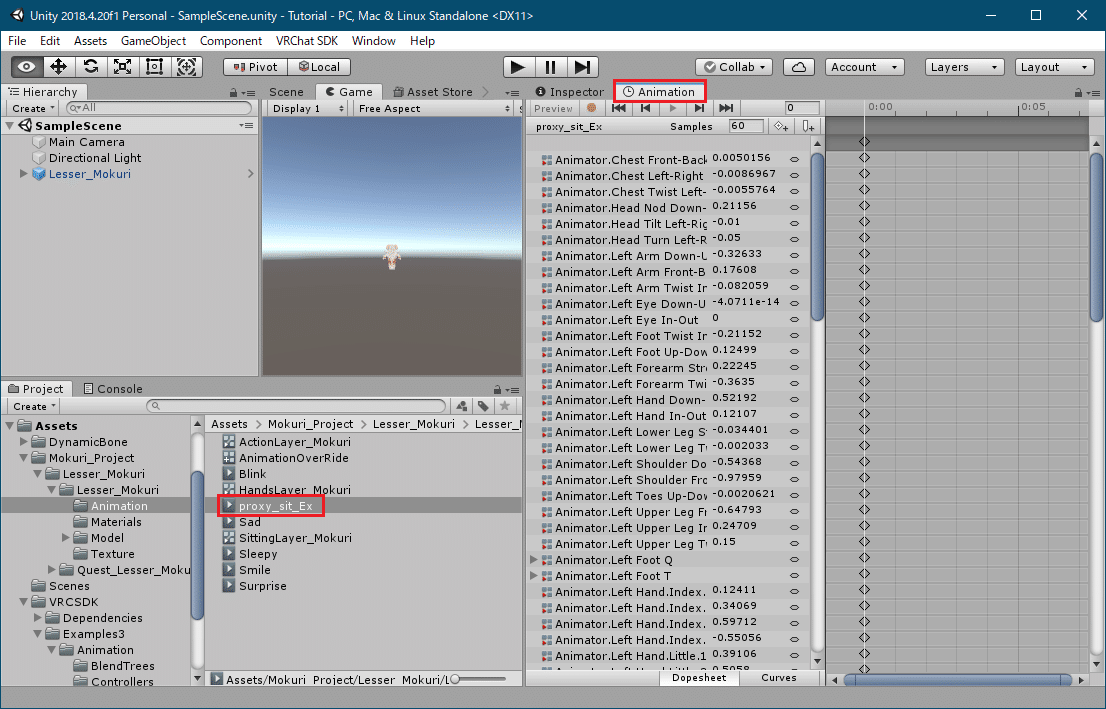

コピーしたファイルを選択し、Animationウィンドウを開きます。

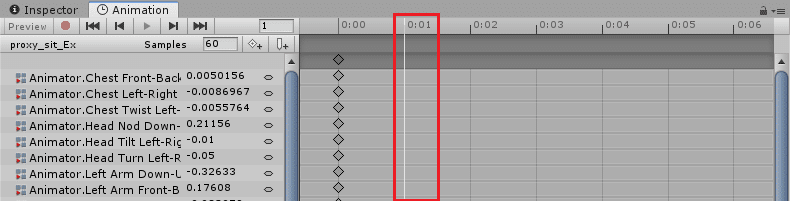

Animationウィンドウ右側の何もない空間でホイールを上に動かすと時間が細かく表示されるようになるので、0:01が見えるようになるまで広げます。次に0:01と書いている場所をクリックして選択された状態にします。

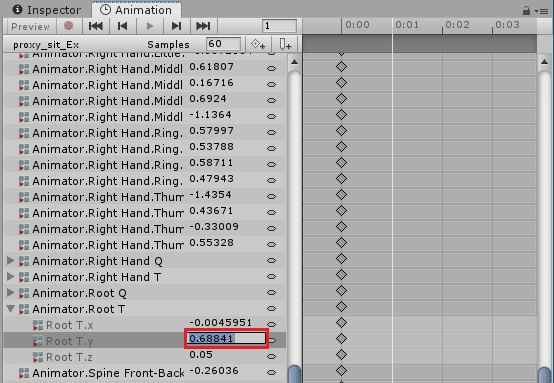

下へスクロールしてAnimator.Root T という項目があることを確認します。
「▶」をクリックするとRoot T.yが出てくるので、クリックして選択状態にします。

元の値に１を足して1.6884に変更します。
0:01に◇があることを確認します。
これでアニメーションの編集は終了です。

２．Expression Menuのファイル作成

※既に別の用途で作成済みの場合は飛ばしてください。

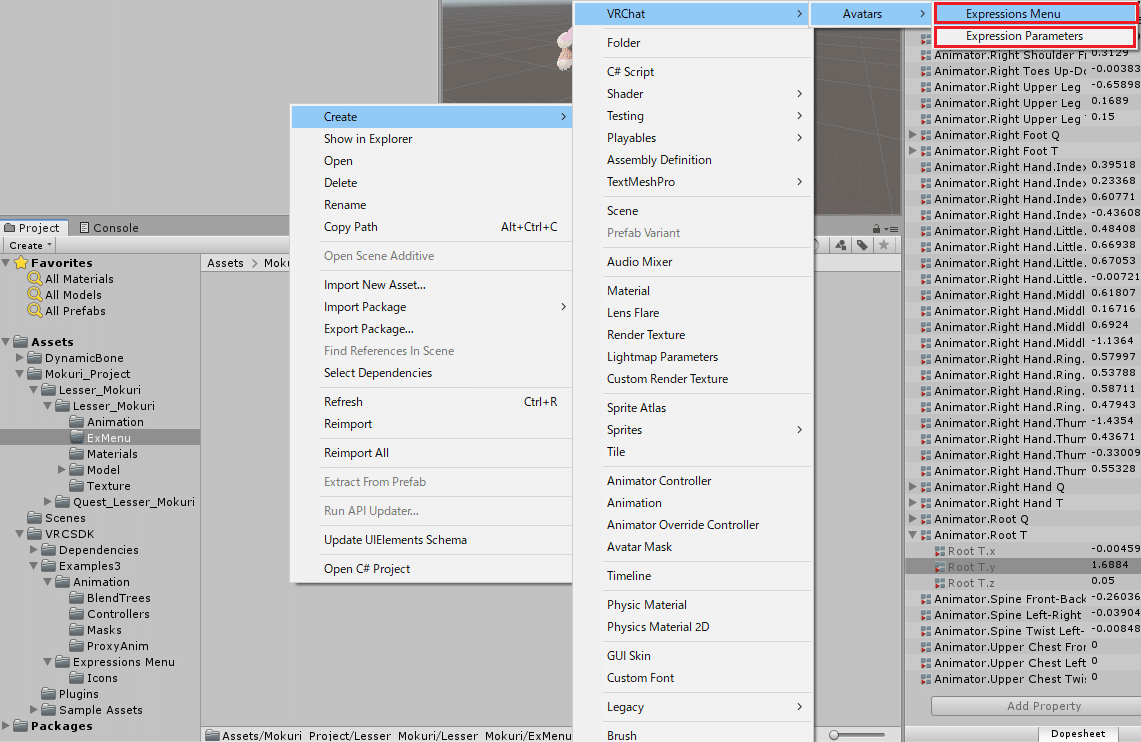

Projectの好きな場所を右クリックし「Create」→「VRChat」→「Avatars」の中にある「Expressions Menu」「ExpressionParameters」を選択してファイルを作成します。

作成したファイルは自分が分かるように名前を変えます。

作成したファイルをアバターにセットします。
Hyerarchyからアバターを選択し、VRC Avatar Descriptorの中にあるExpressionsを開き「Menu」と「Parameters」に作成したファイルをセットします。

３．Expression Parametersの編集

作成したExpression Parametersを選択します。
Parameter 4 に名前が「SitH」のFloat
Parameter 5 に名前が「SitEdit」のInt を作成します。
SitHは座りの高さを設定するために使い、
SitEditは調整中にアバターが崩壊するのを防ぐために使います。

４．Expressions Menuの編集

作成したExpressions Menuを選択します。

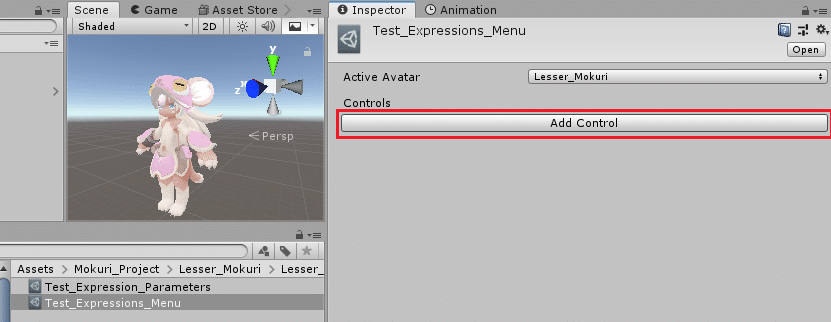

InspectorからAdd Controlをクリックします。

枠が追加されたら、以下のように編集します。
Name：「座高調整」（画面の表示名なので好きな名前で良いです）
Type：「Radial Puppet」（ダイヤル式のゲージを使う）
Parameter：「SitEdit, Int」（編集中にSitEditが1になる）
Value：「1」（↑のParameterで使用する値）
Parameter Rotation：「SitH, Float」

５．座り用のアニメーションコントローラの準備

以下のファイルを好きな場所へコピーして好きな名前に変更します。
Assets\VRCSDK\Examples3\Animation\Controllers\vrc_AvatarV3SittingLayer.Controller

コピーしたコントローラをアバターにセットします。
Hyerarchyからアバターを選択し、VRC Avatar Descriptorの中にある「Special」→「Sitting」にコピーしたコントローラをセットします。

６．アニメーションコントローラの編集

最後ですが、ここから長いです。頑張りましょう。
５で作成したアニメーションコントローラをダブルクリックしてAnimatorウィンドウを開きます。その中から「Parameters」を選択します。

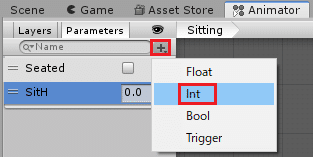

「＋」ボタンを押すとメニューが出るので「Float」を選択します。
New Floatが作成されるので、名前を「SitH」に変更します。

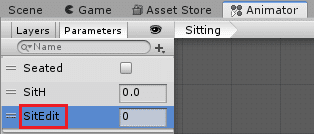

同じ要領でIntの「SitEdit」を作成します。

Layersを選択します。
右側の灰色っぽい場所は中クリックで移動、拡大ができます。

作業しやすいように、SittingPoseとRestoreTrackingが見えて、下に空間がある状態にします。

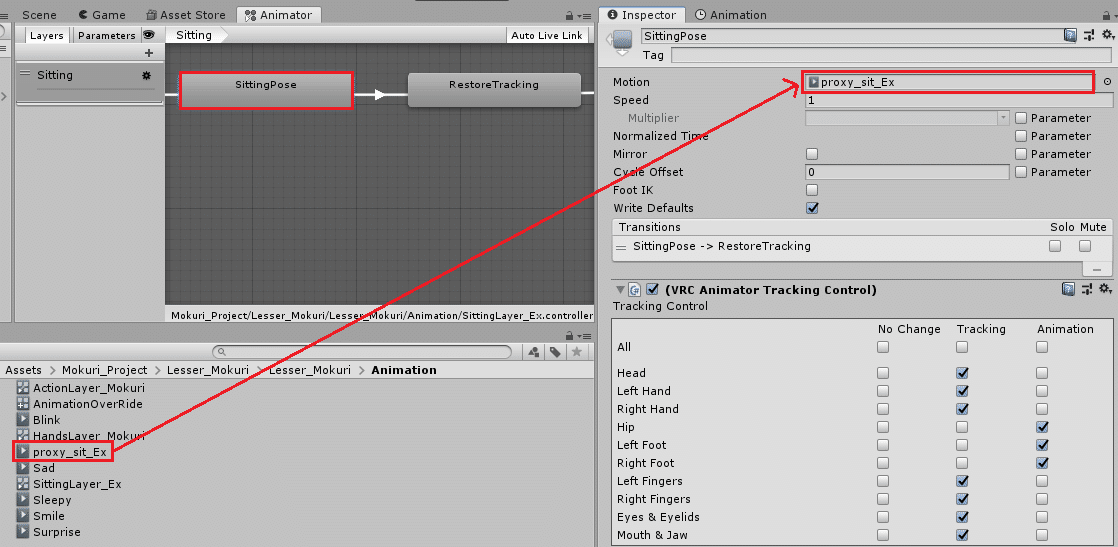

SittingPoseを選択します。
InspectorのMotionに、１で作成したアニメーションファイルをセットします。

同じ画面で「Normalized Time」の「Parameter」にチェックを入れ「SitH」を設定します。

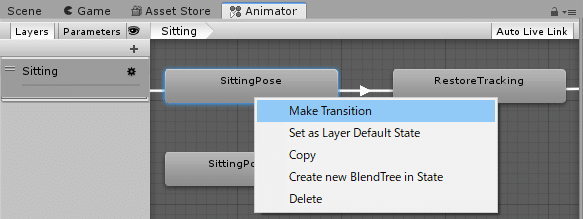

SittingPoseを右クリックして「Copy」を選択します。
次にSittingPoseの下あたりを右クリックして「Paste」を選択します。
コピーが作成されたことを確認します。

コピーしたものを選択します。
Inspectorから名前をSittingPose Editに変更します(名前は自由です)
MotionとNormalized TimeにはSittingPoseと同じものをセットし
VRC Animator Tracking Control のAnimationに全てチェックを入れます。
