フォトアクセサリーシステムの導入方法

2022年7月24日 10:56

VRChatアバター向けギミック「フォトアクセサリーシステム」の導入手順です
https://mimihouse.booth.pm/items/4023046

導入後にできること

・人差し指で指輪に触れると写真が表示されます。もう一度触れると非表示になります。
・人差し指で写真に触れると次の写真が表示されます。
・Expression Menuから機能をオフにすることができます。

準備

・VRCSDKを最新版に更新してください。
・lilToonの最新版をインポートしてください。
※過去バージョンではdissolve機能が想定通り動きません
https://booth.pm/ja/items/3087170
・AnimationValidator4VRCをインポートしてください。
https://booth.pm/ja/items/2067424
・VRCAvatars3Toolsをインポートしてください。
https://booth.pm/ja/items/2207020

導入手順

１．unitypackage のインポート

boothよりダウンロードした「photo_projector.unitypackage」をインポートします。
ファイルは「Assets/mimi_house/photo_projector」フォルダに展開されます。
この先の手順でファイル名の記載がある時は、この中にあるファイルを指します。

２．アバターに指輪を装着

「sample_ring」または「sample_ring_yellow」をアバターの指ボーンに装着します。
※ 指輪はギミックとは関係ないため、装着は任意です。
※ 同梱の指輪モデル以外を使ってもOKです。

３．写真ギミックのプレハブを投入

・設置と位置の調整
「photo_projector」をHierarchyに投入します。

・投入した「photo_projector」を指輪と同じ場所に移動します。
・InspectorからPositionを「0,0,0」と入力します。
・Sceneに表示される青い球が指輪の真上になるように位置を調整します。
（青い球が表示されない場合は「photo_projector」を選択後、SceneビューのGizmosボタンをクリック）

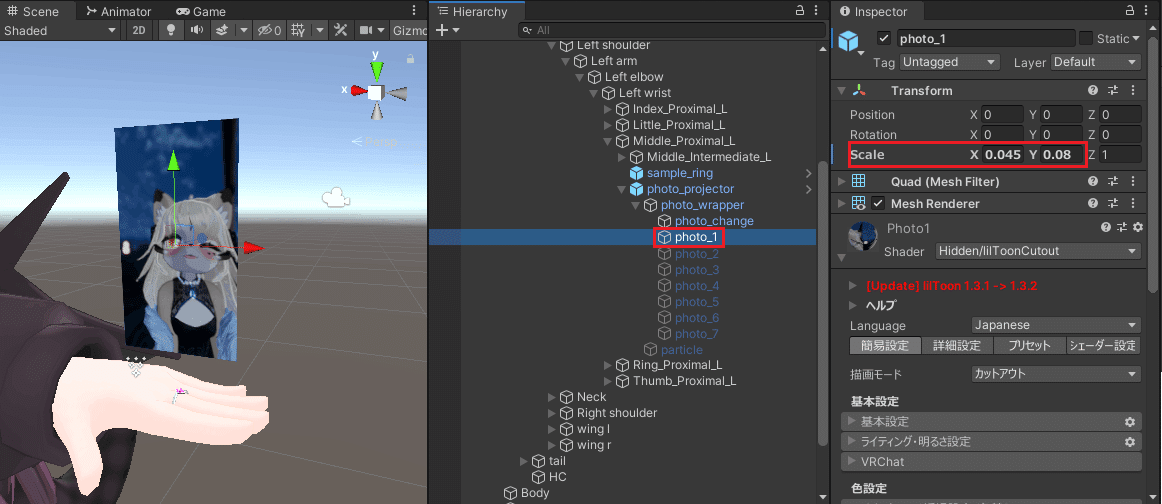

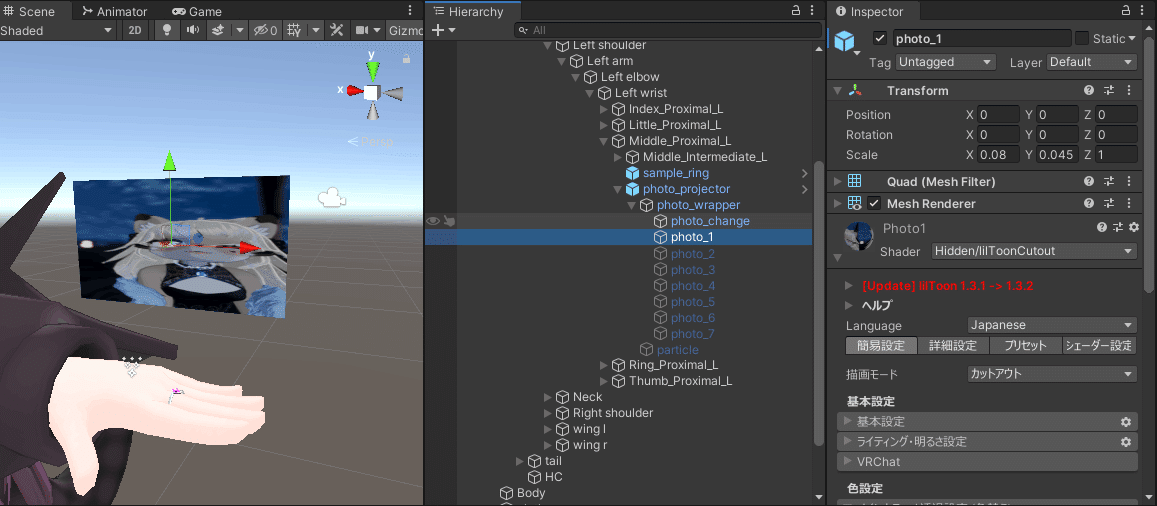

・Rotationの調整
続けて「photo_projector」のRotationを調整して、好きな向きになるよう調整します。

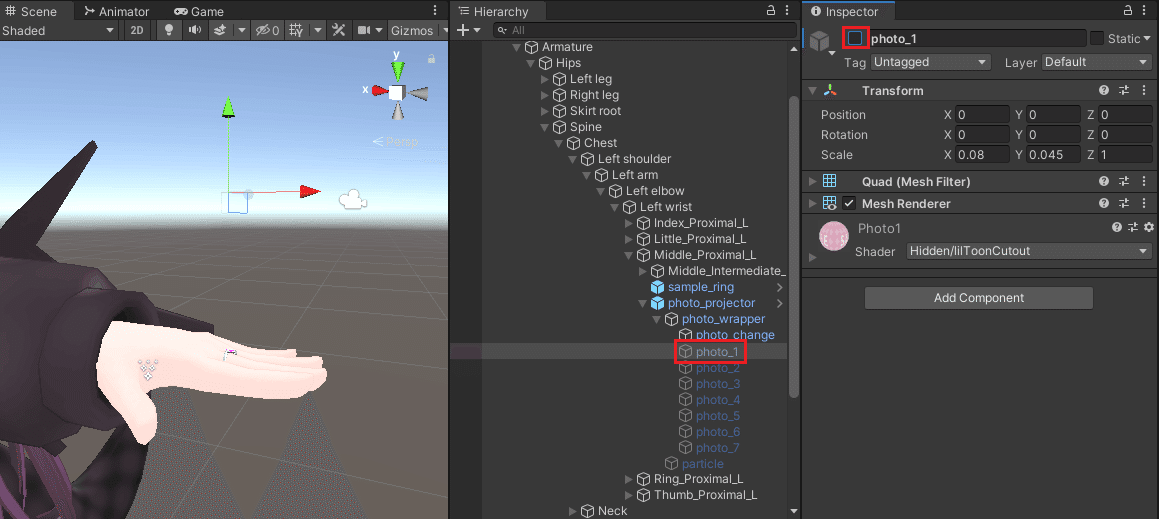

・写真を非表示
「photo_projector」配下にある「photo_1」を非表示にします。

４．ギミックの導入①　アニメーションの設定

ギミックが動作するように同梱のanimationファイルを修正します。
「animation」フォルダ配下にあるファイルをすべて選択し、アバターにドラッグ＆ドロップします。

Hierarchyのアバターを右クリックし「アニメーションクリップ修正」を選択します。
※ない場合はAnimationValidator4VRCをインポートしてください。
https://booth.pm/ja/items/2067424

anim修正画面に、登録したアニメーションがあることを確認し、
「全部まとめて修正」をクリックします。

全て「正常です」となったことを確認して画面を閉じます。

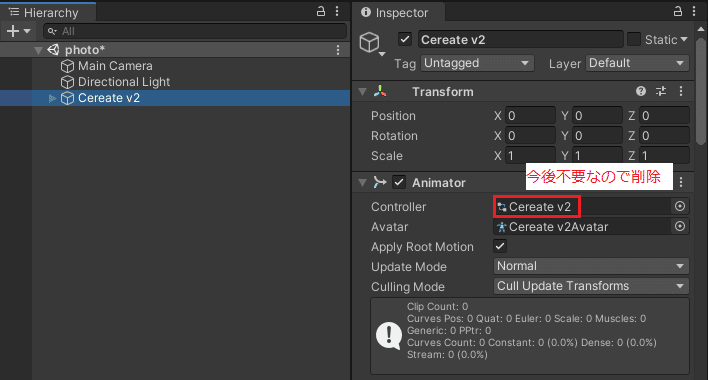

生成されたAnimator Controllerの削除
この作業でアバターのAnimatorのControllerが自動で作成されますが、今後は不要なので選択してDeleteキーで削除します。

５．ギミックの導入②　ExMenuとパラメータ

※既にアバターに独自のParameterとMenuが設定されている状態の手順です。アバターに設定されていない場合は「ExMenu」フォルダ内のParameterとMenuファイルを画像の場所に割り当てるだけでOKです。

使用しているMenuファイルを選択しInspectorを表示します。
「Add Control」をクリックしてメニューを追加して以下のように設定します。
Name：自由
Icon：自由
Type：Sub Menu
Parameter：None
Sub Menu：同梱の「ExMenu_photo_projector」を割り当て

Parametersの設定を行います。
メニューバーの「VRCAvatars3Tools -> ExpressionParametersCombiner」を選択します。
※ない場合はVRCAvatars3Toolsをインポートします。
https://booth.pm/ja/items/2207020

「Src ExpressionParameters」に「Parameters_photo_projector」をセットし、「Dst ExpressionParameters」には現在使用しているParametersファイルをセットします。
チェックボックスは画像の通り選択して「Combine」をクリックします。

パラメータがコピーされたことを確認してこの画面を閉じます。

６．ギミックの導入③　FXレイヤー

※既にアバターに独自のFXレイヤーが設定されている状態の手順です。アバターに設定されていない場合は「FX_photo_projector」を割り当てるだけでOKです。

ツールを使用したFXレイヤーの設定手順
メニューバーの「VRCAvatars3Tools -> AnimatorControllerCombiner」を選択します。
※ない場合はVRCAvatars3Toolsをインポートします。
https://booth.pm/ja/items/2207020
