ユニティちゃんを操作してみる (1) - 事始め

ユニティちゃんの操作方法をまとめました。

・2021.3.6f1

1. ユニティちゃんの3Dモデルのダウンロード

ユニティちゃんの公式サイトから、「SDユニティちゃん 3Dモデルデータ」（SD_UnityChan-1.unitypackage）をダウンロードします。

UNITY-CHAN! OFFICIAL WEBSITE

2. プロジェクトの作成

プロジェクトの作成手順は、次のとおりです。

(1) Unityの3Dプロジェクトを作成。
(2) Unityのメニュー「Assets → Import Package → Custom Package」で、「SD_UnityChan-1.unitypackage」をインポート。

コードが古いため、インポートするとコンソールに以下のようなエラーがでます。

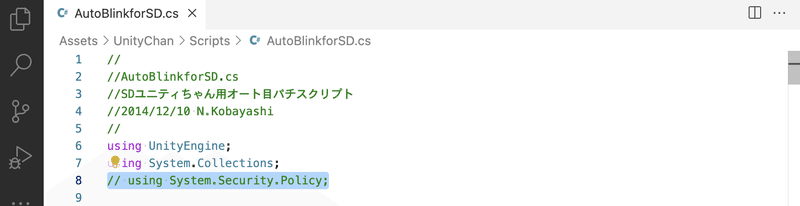

(3) コンソールのエラー表示をダブルクリックして該当コード(AutoBlinkforSD.cs)を開き、Policyの行をコメントアウト。

・AutoBlinkforSD.cs (8行目)

(4) 同樣にアニメーション再生時にエラーが発生する場合があるため、以下の修正を適用。

・FaceUpdate.cs (74行目)

パッケージのフォルダ構成は、次のとおりです。

・UnityChan
　・License : ライセンス
　・Models : ユニティちゃんシェーダー
　・Scripts : 各種スクリプト
　・SD_Kohaku_chanz : こはくちゃんズのデータ
　・SD_unitychan : ユニティちゃんのデータ
　　・Animations : アニメーション
　　・FaceAnimations : フェイスアニメーション
　　・Models : モデル
　　・Prefabs : プレハブ
　　・Scenes : シーン

3. ユニティちゃんの配置

ユニティちゃんを配置する手順は、次のとおりです。

(1) Hierarchyウィンドウに「UnityChan/SD_unitychan/Prefabs/SD_unitychan_humanoid」をドラッグ&ドロップ。
(2) カメラの位置と向きの調整。

Position = (0, 0.7, 1.85)
Rotation = (0, 180, 0)

(3) ライトの向きの調整。

Rotation = (30, 150, 15)

(4) Hierarchyウィンドウの「＋ → 3D Object → Plane」で床を配置。

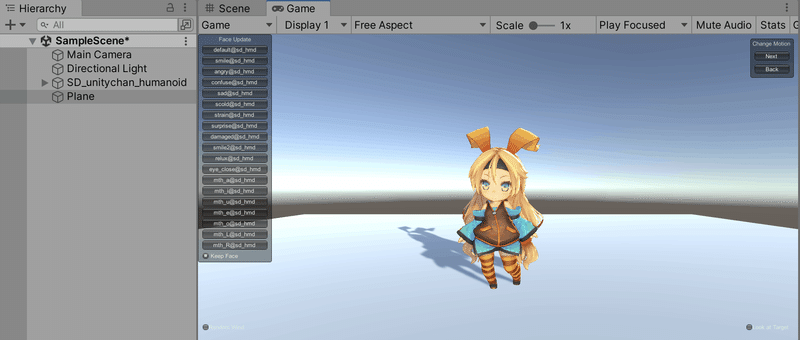

Playボタンで実行すると、動作確認用のUI付きで表示されます。

表示が荒い場合は、「Low Resolution Aspect Ratios」がチェックされている可能性があります。チェックされてたら外します。

4. 動作確認用のUIの非表示

ユニティちゃんのモデルに設定されてるコンポーネントは、次の7つです。

・Animator : アニメーションの管理
・Idle Changer : モーションの変更
・Face Update : 表情の制御
・Auto Blinkfor SD : まばたきの制御
・Spring Manager : 揺れものの制御
・IK Look At : IKの制御
・Random Wind : ランダムな風

今回は、動作確認用のUIは必要ないので、「Idle Changer」「Face Update」を有効化のチェックをはずし、「Random Wind」「IKLookAt」の「Is GUI」のチェックをはずします。

5. AnimatorControllerの準備

「AnimatorController」は、状態や条件に応じてキャラクターのアニメーションを切り替えるコントローラです。作成手順は
次のとおりです。

(1) Projectウィンドウで「＋ → Animator Contoller」を選択し、名前に「UnityChanAnimatorController」を指定。
(2) 「UnityChanAnimatorController」をダブルクリックし、Animatorウィンドウを開く。

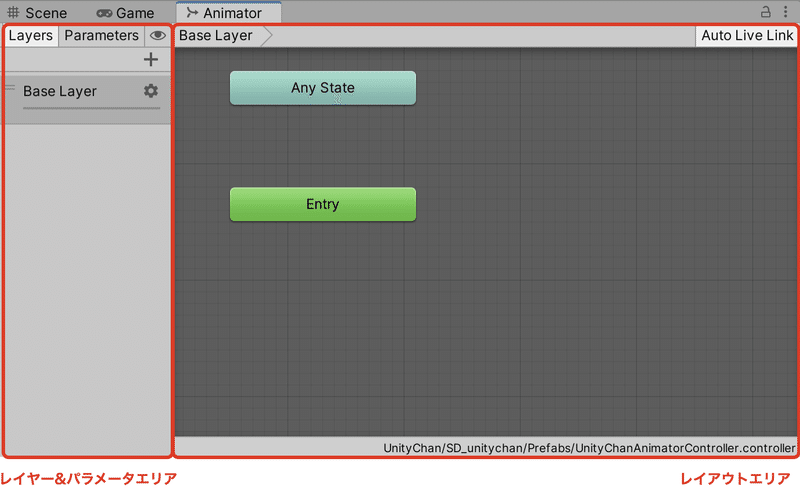

「Animatorウィンドウ」は「AnimatorController」を編集するウィンドウです。画面構成は次のとおりです。

・レイヤー&パラメータエリア : レイヤーとパラメータの追加。
・レイアウトエリア : 状態の追加と設定。

6. パラメータの追加

「レイヤー&パラメータエリア」 は、レイヤーとパラメータの編集を行うエリアです。「レイヤー」は、 複数のステートマシンに分けて管理できるようにするためのレイヤーです。初期状態はレイヤー1つのみ(Base Layer)です。
「パラメータ」は、 ステートに影響を与えるパラメータで、コードからステートを操作するために使います。

今回は、ユニティちゃんの状態が「Running」であるかどうかを示すパラメータ「is_running」を追加します。

(1) 「Parameters」タブを選択。
(2) 「+ → Bool」を選択し、名前に「is_running」を指定。

パラメータのデータ型は、次のとおりです。

・Float : 浮動小数値
・Int : 整数値
・Bool : true/false
・Trigger : 任意のアニメーションを1回だけ再生

7 状態の追加と設定

「レイアウトエリア」では、状態の追加と設定を行います。

◎ 状態の追加
(1) レイアウトエリアを右クリックし、「Create State → Empty」でStateを生成し、名前に「Idle」、Motionに「UnityChan/SD_unitychan/Animations/SD_unitychan_mothion_humanoid/Standing@loop」を指定。

Entryから矢印でつながっている状態が、初期状態になります。初期状態を変更したい場合は、Entryを右クリックし、「Set StateMachine Default State」で選択します。

(2) レイアウトエリアを右クリックし、「Create State → Empty」でStateを生成し、名前に「Running」、Motionに「UnityChan/SD_unitychan/Animations/SD_unitychan_mothion_humanoid/Running@loop」を指定。

◎ 状態の設定

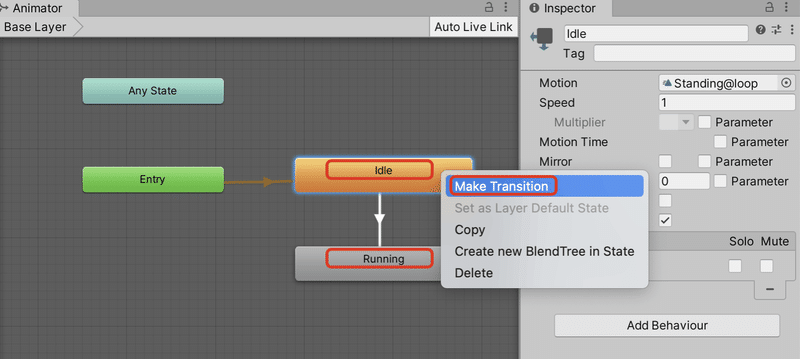

(1) 「Idle」を右クリックし、「Make Transition」を選択し、「Running」をクリック。
「Idle → Running」の矢印ができます。

矢印を削除したい場合は、矢印とつながっている状態を選択し、Transitionsの「-」をクリックします。

(2) 「Idle → Running」の矢印を選択し、「Has Exit Time」のチェックをはずし、「Conditions」の「＋」を押して「is_running : true」を追加。
「Idle」で「is_running=true」になった時、「Running」に遷移する設定になります。

・Has Exit Time : アニメーション完了まで、次のアニメーションを待機。
・Conditions : この遷移が発生する条件

(3) 「Running」を右クリックし、「Make Transition」を選択し、「Idle」をクリック。
(4) 「Running → Idle」の矢印を選択し、「Has Exit Time」のチェックをはずし、「Conditions」に「is_running : false」を追加。
「Running」で「is_running=false」になった時、「Idle」に遷移する設定になります。

8. ユニティちゃんを走らせる

モデルにAnimatorControllerを追加し、そのパラメータを操作するスクリプトも用意することで、ユニティちゃんを走らせます。

(1) ユニティちゃんの「Animator → Controller」に先程作成した「UnityChanAnimatorcontroller」を指定。

(2) ユニティちゃんに「Add Component」で新規スクリプトを追加し、名前に「UnityChanTest」を指定し、以下のように編集。

・UnityChanTest.cs

using UnityEngine;
using System.Collections;

// ユニティちゃんの動作テスト
public class UnityChanTest : MonoBehaviour {
    Animator animator;

    // スタート時に呼ばれる
    void Start() {
        animator = GetComponent<Animator>();
    }

    // 定期時間毎に呼ばれる
    void FixedUpdate() {
        // 前進
        if (Input.GetKey("up")) {
            transform.position += transform.forward * 0.05f;
            animator.SetBool("is_running", true);
        } else {
            animator.SetBool("is_running", false);
        }

        // 左右回転
        if (Input.GetKey("left")) {
            transform.Rotate(0, -5, 0);
        } else if (Input.GetKey("right")) {
            transform.Rotate(0, 5, 0);
        }
    }
}

「Animator」の各種メソッドでパラメータを操作できます。Triggerのみパラメータ値指定はなく、キャンセルにはResetTrigger()を使います。

animator.SetFloat(string name, float value)
animator.SetInteger(string name, int value)
animator.SetBool(string name, boolean value)
animator.SetTrigger(string name)
animator.ResetTrigger(string name)

Playボタンで実行すると、方向キーで走らせることができます。

9. ユニティちゃんを敬礼させる

Triggerを使って、ユニティちゃんを敬礼させます。

◎ トリガーの追加
(1) 「Parameters」タブを選択。
(2) 「+ → Trigger」を選択し、名前に「salute」を指定。

◎ 状態の追加
(1) レイアウトエリアを右クリックし、「Create State → Empty」でStateを生成し、名前に「Salute」、Motionに「UnityChan/SD_unitychan/Animations/SD_unitychan_mothion_humanoid/Salute」を指定。

◎ 状態の設定
(1) 「Idle」を右クリックし、「Make Transition」を選択し、「Salute」をクリック。
「Idle → Salute」の矢印ができます。
(2) 「Idle → Salute」の矢印を選択し、「Has Exit Time」のチェックをはずし、「Conditions」の「＋」を押して「salute」を追加。
「Idle」で「salute」が呼ばれた時、「Salute」に遷移する設定になります。
(3) 「Salute」を右クリックし、「Make Transition」を選択し、「Idle」をクリック。
(4) 「Salute → Idle」の矢印を選択し、「Has Exit Time」のチェックをはずす。
Triggerの戻りの矢印には、「Conditions」の設定は必要ありません。

◎ コードの編集
(1) スペースキーを押した時に「salute」を呼ぶようにコードを編集。
前進時にトリガーリセットも追加しています。

・UnityChanTest.cs

using UnityEngine;
using System.Collections;

// ユニティちゃんの動作テスト
public class UnityChanTest : MonoBehaviour {
    Animator animator;

    // スタート時に呼ばれる
    void Start() {
        animator = GetComponent<Animator>();
    }

    // 定期時間毎に呼ばれる
    void FixedUpdate() {
        // 前進
        if (Input.GetKey("up")) {
            transform.position += transform.forward * 0.05f;
            animator.SetBool("is_running", true);
            animator.ResetTrigger("salute"); // トリガーリセット
        } else {
            animator.SetBool("is_running", false);
        }

        // 左右回転
        if (Input.GetKey("left")) {
            transform.Rotate(0, -5, 0);
        } else if (Input.GetKey("right")) {
            transform.Rotate(0, 5, 0);
        }
    }

    // フレーム毎に呼ばれる
    void Update() {
        // 敬礼
        if (Input.GetKeyDown("space")) {
            animator.SetTrigger("salute");
        }
    }
}

Playボタンで実行すると、スペースキーで敬礼させることができます。

【おまけ】 現在の状態名の取得

現在の状態名は、以下のコードで取得できます。

        // 状態名の取得
        if (animator.GetCurrentAnimatorStateInfo(0).IsName("Base Layer.Idle")) {
            print("Idle");
        } else if (animator.GetCurrentAnimatorStateInfo(0).IsName("Base Layer.Running")) {
            print("Running");
        } else if (animator.GetCurrentAnimatorStateInfo(0).IsName("Base Layer.Salute")) {
            print("Salute");
        }

【おまけ】 APIリファレンス

Unity - Scripting API: Animator
